УТВЕРЖДАЮ

УТВЕРЖДАЮ

Заместитель генерального директора  ФБУ «yPAJITECT>yfio метрологии,  руководитель службы по обеспечению

Директор

ООО «ИНФОТЭКС АТ»

• = i

Г.

. Суханов

e4HHCTBaj

МОДУЛИ ИЗМЕРИТЕЛЬНЫЕ ФУНКЦИОНАЛЬНЫЕ ЭЦ-АС Методика поверки

59282442.49006.001-ОЗ-МП

Екатеринбург

2017

Содержание

1 Область применения

Настоящая методика распространяется на модули измерительные функциональные ЭЦ-АС и устанавливает методы и средства их первичной и периодической поверок.

Межповерочный интервал - 3 года.

2 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

№ п.

документа по поверке

Проведение операции при

Первичной поверке

Периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

+

Проверка идентификационных данных ПО

8.3

+

-

Определение погрешности измерений постоянного напряжения

8.4

+

+

Режим измерений ЭЦ-АС определяется только настройками программного обеспечения. Входные измерительные цепи модуля используются одни и те же. Таким образом, при проведении поверки допускается проводить поверку только на постоянном напряжении.

3 Средства поверки

3.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта документа по поверке

Наименование и тип средства поверки и его основные характеристики

8.4

Калибратор универсальный 9100Е:

0 — 320,000 мВ:      ± 0,006 % от ивЫх + 4,16 мкВ;

0,32001 — 3,2000 В:   ± 0,006 % от ивых + 41,6 мкВ;

3,2001 — 32,0000 В   ± 0,0065 % от UBbIX + 416 мкВ;

32,001 —320,000 В   ± 0,0065 % от UBbIX + 4,48 мВ;

320,01 — 1050 В      ± 0,006 % от UBbIX + 19,95 мВ;

Калибратор-вольтметр универсальный Н4-12:

Предел 1000В; (0,1 Гц - 1 кГц)        ±(0,005 + 0,0005) %

8.5

Установка поверочная универсальная УППУ-МЭ:

Фазовый угол между фазными напряжениями первых гармоник, °: 0-360°:           ±0,1°.

  • 3.2 Средства измерений, применяемые для поверки, должны иметь действующие свидетельства о поверке.

  • 3.3 Для проведения поверки допускается применение других средств измерений, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

4 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от +15 до +25 °C;

  • - относительная влажность воздуха не более 80 %.

5 Требования к квалификации поверителей

К проведению поверки допускаются лица, аттестованные в качестве поверителей средств измерений электрических величин в порядке, устанавливаемом Росстандартом, и имеющие группы допуска по электробезопасности не ниже III.

6 Требования безопасности

В целях обеспечения требований по электробезопасности при работе в электроустановках и проведении испытаний, необходимо перед началом поверки подключить защитное заземление.

7 Подготовка к поверке

Для проверки функционирования необходимо собрать схему стенда СДТС, приведенную на рисунке А.1 Приложения А. Поверяемый модуль ЭЦ-АС установить в разъём стенда СДТС.

  • 8 Проведение поверки

8.1 Внешний осмотр

Внешний вид модуля проверяется визуальным осмотром. При осмотре проверяется:

  • • соответствие комплектности и внешнего вида эксплуатационной документации;

  • • правильность маркировки и четкость нанесения обозначений;

  • • отсутствие механических повреждений, загрязнений и сколов краски;

  • • отсутствие следов коррозии, отсоединившихся или слабо закрепленных элементов.

Если хотя бы одно из условий не выполняется, то прибор бракуется, и дальнейшая поверка не производится.

8.2 Опробование

Подать питание и запустить программное обеспечение «Стенд СДТС-АПС, СДТС-ЭЦ». Далее ПО должно автоматически соединиться с модулем, проверить правильность подключения и определить номер версии программного обеспечения модуля (см. рисунок 1)

я сю щ сд 1 с дпе, ед тс эц

Сервис Содез

Оставить ымф. j Попо нодуль [ Toot ■ •т .и -      ] Сыетепнм сообщение I

j I «ZlUJiZS.:

юсг-лозгг-аож? ■ «MSiT-n

»«e хймт^у.тм ctptiwHteas® Ж

tpHyem yvtoum *        ‘"Or*

Рисунок 1 - Диалоговое окно при проверке правильности подключения модуля.

Пов»рм> • протопоп j ₽»ryn j И»н i

2001S 14.0В ИИХ.П.е»), Ом. 4.0*4

ж.т мж

SHBl ?С'ЛХ-«1И0, BWVdi WB.WW.ITWWW.S.IS

Версии йкеуалйма

При отсутствии связи с модулем в графе «Подключенный модуль» будет отображаться ошибка.

8.3 Проверка идентификационных данных ПО

Идентификационные данные ПО ЭЦ-АС приведены в строке «Подключенный модуль» программы. Наименование ПО и номер его версии должны совпадать с указанными в таблице 3.

Таблица 3 - Идентификационные данные ПО Э

Ц-АС.

Идентификационные признаки

Значение

Наименование ПО

ЭЦ-АС

Идентификационное наименование ПО

ес ас vl 4 fl prod.hex

Номер версии метрологически значимого ПО

1.0

8.4 Определение относительной погрешности измерений напряжения

Определение относительной погрешности измерений напряжения проводится при нормальных климатических условиях.

В окне ПО «Стенд СДТС-АПС, СДТС-ЭЦ» нажать кнопку «Поверка+протокол». Выбрать вариант исполнения модуля (см. рисунок 2).

Гр.

■'< у.'-

Поиск модуля | Тест | Поверка * протокол | Регул. | Пэм |

Конфигурация | Системные сообщения

Обновить конф

Параметр

Стенд СДТС

Внутренний ИИ Внешний ИП Генератор сигналов

Калибратор

Ражей Х2 (КДСТ-СВ) Интерфейс СДТС-ЭЦ Устройство MODBUS

г Система ——

с сдтс-апс алст)

I___

Подключенный нодуль

Версия модуля

Потр. моиностъ (внутр.ИП)

ВНИКАНИЕ:

При тестировании нодулей

КД СТ-АС, КДСТ-Д С , КЦСТ-4Д , КД СТ- Р л все контакта переключателя SVI «Адрес» требуется установить в полохеине "ОН"!

■ '

Отмена

Информация

Cep. N1 модуля

Исполнение нодуля: |эц-АС-0.3

<9 СДТС-ЭЦ

Условия акр среды ~

Температура:

|24 0

•с

Влажность

|го“

%

Давление

кПа

ФИО поверителя

..............—...........—.....1ЭЦ-АС-6

ЭЦ-АС-30

Сформировать npoTi эц-дс-150

ЭЦ-АС-400 -------— - ■ ЭЦ-АС-150/400

ЭЦ-АС-1 О ЭЦ-АС-ЗО ец-Аоео ©Ц-АС-18О ецдозоп ЭЦ-АС-60Г) ЭЦАС-ЮОГ) ЗЦ-АС-200 О ЭЦ-АС-400 П ЭЦ-АС-30/400 О “•   |   ' —- — ЭЦ-АС-60.^00

Рисунок 2 - Выбор измеряемых параметров для поверки модулей ЭЦ-АС

Погрешность испытуемых каналов определяется методом прямых измерений путем подачи на входы каналов эталонного напряжения. Стенд СДТС устанавливает требуемое напряжение на выходе калибратора, считывает показания ЭЦ-АС и отображает на экране.

Для каждого испытуемого канала в каждой точке диапазона измерений рассчитывается относительная погрешность по формуле:

дп = Хэт~Х                                        (1),

хзт

где хэт - действительное значение измеряемого напряжения; хи^ - измеренное значение напряжения.

Поверка проводится при следующих значениях напряжения: (0,05—0,1)-ид; (0,2— 0,3)-ид; (0,4—0,6)-ид; (0,7—0,8)-ид; (0,9—1,0)-ид, где ид - верхняя граница диапазона измерений напряжения постоянного тока модулем.

Относительная погрешность измерений не должна превышать ±1,5 %. В противном случае прибор бракуется и дальнейшая поверка не продолжается.

8.5  Определение абсолютной погрешности измерений угла сдвига между напряжениями

Определение абсолютной погрешности измерений угла сдвига между напряжениями производится методом прямых измерений путём подключения к измерительным входам модуля выходов поверочной установки УППУ-МЭ3.1.

Измерения проводятся в точках 0, ±60°, ±120° и ±180°.

Абсолютная погрешность измерений вычисляется по формуле (2):

(2) где Хизм - измеренное значение угла сдвига фаз, °; - значение угла сдвига, установленное на поверочной установке, °.

Абсолютная погрешность измерений не должна превышать ±1°.

8.6 Оформление результатов поверки

Результаты поверки, фиксируются в протоколе.

Рекомендуемая форма протокола приведена в приложении Б.

При положительном результате первичной поверки в этикетку модуля вносится запись с указанием даты поверки и наносится поверительное клеймо.

При положительных результатах поверки оформляют Свидетельство о поверке в соответствии с приложением 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утверждённому приказом Минпромторга России от 02.07.2015 г. № 1815.

При отрицательных результатах поверки оформляют извещение о непригодности к применению в соответствии с приложением 2 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утверждённому приказом Минпромторга России от 02.07.2015 г. № 1815.

Приложение А

(обязательное)

Схема подключения ЭЦ-АС

220 В ~ 220 В

ЭЦ-АС

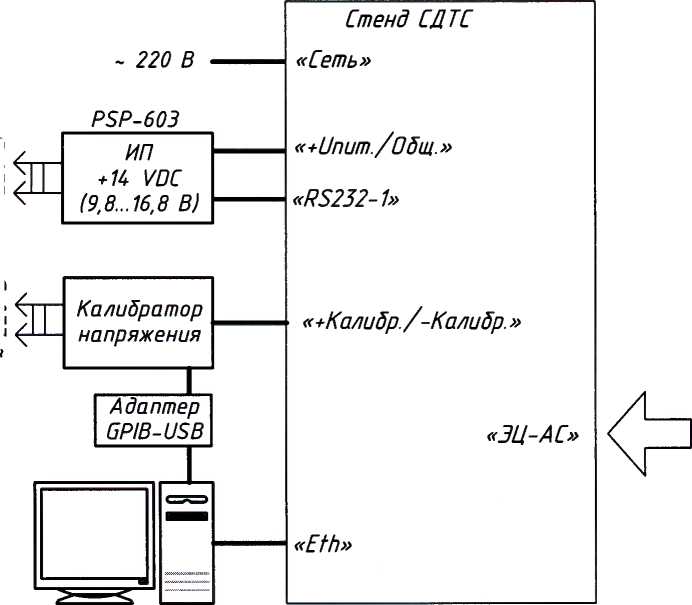

Рисунок А.1 - Схема поверки измерительного функционального модуля ЭЦ-АС

Приложение Б

(рекомендуемое)

Форма протокола поверки

Протокол №_______от___________

поверки ЭЦ-АС по 59282442.49006.001-03-МП "Модуль измерительный функциональный

ЭЦ-АС. Методика поверки"

температура:

относительная влажность:

атмосферное давление:

  • 5.  Результат внешнего осмотра:

  • 6.  Результаты опробования:

  • 7.  Результаты определения погрешности:

Таблица Б.1

Код кан.

Заданное напряжение, В

Результаты измерений напряжения, В

Допустимое значение погрешности измерения, В (±1,5%)

Допускаемые пределы измерения, В

Заключение о результате поверки

1

2

3

4

Канал 1

(0,05—0,1 )-Цд

(0,2—0,3)-ид

(0,4—0,6)-ид

(0,7—0,8)-ид

(0,9—1,0)-Цд

I

Санал 2

• • .

Вывод:

Поверитель:________________.
