Методика поверки «Микроометр МИКО-1» (СКБ 118.00.00.000 МП)

СПЕЦИАЛИЗИРПВАННПЕ КПНСТР УКТПР CKEIE БЮРО ЭЛЕКТРОТЕХНИЧЕСКОГО ПРИБОРОСТРОЕНИЯ

МИКРООММЕТР МИКО-1

Методика поверки

СКБ 118.00.00.000 МП

Иркутск

Настоящая методика поверки распространяется на выпускаемые из производства и находящиеся в эксплуатации микроомметры МИКО-1 (ТУ 4221-002-41770454-2007) (далее прибор). Межповерочный интервал - один год. По этой же методике может выполняться калибровка прибора.

При поверке должны выполняться операции, приведенные в табл.1. При отрицательном результате по той или иной операции дальнейшая поверка прибора может не проводиться.

Таблица 1

При поверке рекомендуется применять эталоны и вспомогательные средства, указанные в табл. 2.

Таблица 2

Допускается использовать другие средства поверки, имеющие метрологические и основные технические характеристики не хуже указанных.

К проведению поверки допускаются лица, имеющие высшее или среднее техническое или физическое образование, хорошо изучившие настоящую методику, освоившие работу со средствами поверки и поверяемыми приборами, аттестованные в качестве поверителей электро- и радиотехнических средств измерений.

• 5.1.При поверке необходимо соблюдать правила безопасности при эксплуатации электроустановок и требования эксплуатационной документации на применяемое оборудование и поверяемые приборы.

• 5.2.Поверитель должен иметь квалификационную группу по электробезопасности не ниже третьей.

• 6.1. Температура окружающего воздуха, ⁰С ...........................................от 15 до 25 20±5.

6.2.Относительная влажность воздуха, %................................................от 30 до 80

Перед сдачей на поверку прибор следует зарядить. Перед поверкой прибор следует выдержать в помещении лаборатории в укладочной таре (сумке) не менее 4ч, в холодное время года - не менее 8ч.

В процессе поверки должен вестись протокол поверки. Рекомендуемая форма протокола приведена в приложении В.

Извлечь прибор из укладочной тары, проверить его комплектность на соответствие руководству по эксплуатации, включая эксплуатационные документы.

Визуальным осмотром проверить наличие и четкость маркировочных надписей, убедиться в отсутствии внешних механических повреждений измерительного блока.

Выполнить пробное присоединение измерительного и сетевого кабелей.

• 8.2.1. В соответствии с таблицей 3, при помощи УПУ-10, проверить электрическую прочность изоляции. Испытательное напряжение следует подавать и снимать плавно, выдерживать в течение одной минуты. Электрическая прочность изоляции соответствует требованиям безопасности, если в процессе испытаний автомат защиты пробойной установки не срабатывал, а также отсутствовали пробой или перекрытие изоляции, контролируемые визуально и на слух.

Таблица 3

8.2.2.Измерение электрического сопротивления изоляции выполнять при помощи мегомметра с выходным напряжением постоянного тока 500В. Сопротивление изоляции измерять между штырями вилки сетевого кабеля и корпусом прибора, соединенным с зажимами измерительного кабеля. Сопротивление изоляции должно быть не менее 10 МОм.

8.2.3. Измерение токов утечки выполнять по схеме Рис. 1.

C1

Вольтметр

Рис. 1. Схема измерения токов утечки прибора

Силу тока вычислять по формуле: I=U/500, где I - сила тока, А, U - напряжение, В. Измеренный ток утечки не должен превышать 0,0007А.

Подготовку прибора к работе выполнить в соответствии с п. 8 Руководства по эксплуатации.

При опробовании проверить работоспособность прибора в соответствии с п.9. Руководства по эксплуатации.

Проверку метрологических характеристик следует выполнять в точках поверки, указанных в таблице 4. В каждой точке следует выполнять по три измерения с занесением результата измерения в протокол.

Во избежание перегрева мер и изменения их метрологических характеристик измерения следует проводить не чаще одного раза в минуту.

Таблица 4

• 9.1.Результат поверки считается положительным, если во всех точках поверки погрешность меньше допускаемого предела. В этом случае выдается свидетельства о поверке.

• 9.2.Если по условиям применения прибора его поверка заменяется калибровкой, на обратной стороне сертификата о калибровке могут быть приведены результаты измерений. Рекомендуемая форма представления результатов приведена в приложении С.

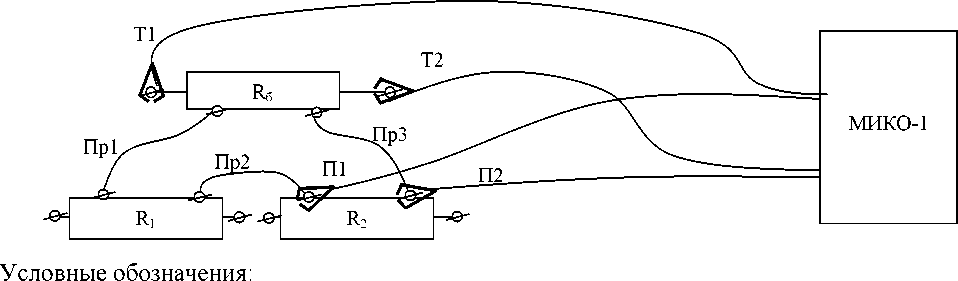

Сопротивления 140^-6 и 140^-5 Ом получают путем их имитации по схеме Рис.А.1.

Т1, Т2 - токовые зажимы измерительного кабеля

П1, П2 - потенциальные зажимы измерительного кабеля.

1<_Б, R₁, R₂ - образцовые меры электрического сопротивления.

Пр1, Пр2, Пр3 - перемычки. Сопротивление каждой перемычки должно быть не более 1 •IO^-3 Ом

Рис. А.1.. Схема имитации сопротивлений менее 140^-4 Ом.

Применяемые для имитации номинальные значения сопротивлений приведены в таблице

А.1.

Таблица А.

Имитируемые сопротивления вычисляются по формуле (1)

где R₆, R₁, R₂- действительные значения сопротивления.

Микроомметр МИКО-1 № _________________

Осмотр внешнего вида (отсутствие повреждения лакокрасочного покрытия, наличие маркировок (по п.8.1)) _______________

Сопротивление изоляции, МОм: ____________________________________

Токи утечки, А: ______________________________

Протокол определения метрологических характеристик

Дата______________ФИО поверителя___________________Роспись_______________

Форма представления результатов измерений

Поверитель __________________________

«_______» ______________ 200 __ г.
