УТВЕРЖДАЮ

Заместитель генерального директора

Насосы-пробоотборники ручные НП-ЗМ

Методика поверки

436-169-2019 МП

Настоящая методика распространяется на насосы-пробоотборники ручные НП-ЗМ (далее - насосы), изготавливаемые ЗАО «Крисмас+», г. Санкт-Петербург, и устанавливает методы и средства первичной поверки до ввода в эксплуатацию и после ремонта, периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пунк-та методики поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

5.1

Да

Да

2. Опробование

5.2

Да

Да

3. Определение метрологических характеристик: -определение относительной погрешности измерений

5.3

5.3

Да

Да

  • 1.2  Допускается проведение поверки на одном номинальном значении объема в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 1.3  При получении отрицательного результата при проведении какой-либо из операций поверка прекращается.

  • 2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2. Таблица 2

Номер пункта

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и(или) метрологические и основные характеристики средства поверки

5.4

Цилиндр вместимостью 100 мл ПГ ±1,0 мл, ГОСТ 1770, (регистрационный № 85-00 в Федеральном информационном фонде по обеспечению единства измерений)

Цилиндр вместимостью 250 мл ПГ ±2,0 мл, ГОСТ 1770, (регистрационный № 85-00)

Секундомер механический СОПпр, емкость шкалы 60 с, ц.д. 0,2 с; 30 мин, ц.д. 1 мин КТ2 (регистрационный №11519-11)

Вакуумметр деформационный образцовый с условной школой ВО, модель 1227, от 0 до -1 кгс/см3, КТ 0,25 (регистрационный № 43816-10)

Измеритель объёма ИО-2 КРМФ.407369.401

Прибор комбинированный ТКА-ПКМ (0 - 50) °C, ПГ ±0,5 °C (10 - 98) %, ПГ ±5,0 % (регистрационный № 24248-09)

Барометр-анероид метеорологический БАММ-1(800-1060) гПа, ПГ± 2,0 гПа (регистрационный № 5738-76)

  • 2.2  Перечисленные оборудование и средства измерений могут быть заменены на аналогичные, обеспечивающие требуемую точность измерений.

  • 2.3  Применяемые средства поверки должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке.

  • 2.4  Измеритель объёма ИО-2 КРМФ.407369.401 изготавливается ЗАО «Крисмас» и поставляется при необходимости по запросам потребителей.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 При проведении поверки должны соблюдаться требования безопасности, изложенные:

  • -  в Руководстве по эксплуатации приборов;

  • -  в эксплутационных документах средств измерений, используемых при поверке.

  • 4 УСЛОВИЯ ПОВЕРКИ

  • 4.1  При проведении поверки должны быть соблюдены условия эксплуатации эталонных средств измерения, а также следующие нормальные условия эксплуатации поверяемых насосов:

  • - температура окружающего воздуха, °C                         от 15 до 25;

  • -  относительная влажность окружающего воздуха, %, не более 95;

  • -  атмосферное давление, кПа                                   от 90,6 до 104,0.

  • 4.2  Перед началом поверки насос должен быть подготовлен к работе согласно РЭ и выдержан в нормальных условиях не менее 4 часов.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1  Внешний осмотр

При проведении внешнего осмотра проверяется:

  • -  комплектность;

  • -  отсутствие механических повреждений корпусов, нарушающих работу насоса или затрудняющих поверку;

  • -  чёткость надписей на насосе.

  • 5.2  Опробование

  • 5.2.1 Насос подсоединить к вакуумметру. Оттянуть шток насоса в крайнее положение (числовая гравировка «100» на штоке) и зафиксировать показания вакуумметра. Через 2 минуты вновь зафиксировать показания вакуумметра. Изменение давления не должно быть более 10 кПа.

  • 5.2.2 Заглушить отверстие уплотнительной втулки. Вытянуть шток до фиксации. Изображение черной точки в смотровом окошке сигнального устройства должно исчезнуть. Открыть отверстие уплотнительной втулки. Должно появиться изображение черной точки в смотровом окне.

  • 5.2.3 Полностью вытянуть шток до фиксации на позиции «100» затем до «50». Шток должен передвигается в цилиндре без особых усилий и четко фиксируется на позициях «50» и «100».

  • 5.3  Определение метрологических характеристик

Определение основной относительной погрешности измерений проводить следующим образом:

  • 5.3.1 Подготовить измеритель объема к работе согласно руководству по эксплуатации или собрать приспособление по схеме, приведенной на рис.1.

  • 5.3.2 Привести насос(12) в исходное положение (ввести шток в цилиндр до упора).

  • 5.3.3 Подсоединить насос резиновой трубкой (7) к крану (6) через капилляр (8) как показано на рисунке 1. Выход в атмосферу закрыть.

  • 5.3.4 Вытянуть шток насоса до фиксации на позиции «100».

  • 5.3.5 По завершении вытекания воды из U-образной трубки уравнительного сосуда закрыть вывод крана (6) «к насосу» и открыть выход «в атмосферу»

  • 5.3.6 Поместить под сливной кран (5) мерный цилиндр (9) и открыть кран (5). Слить воду из уравнительного сосуда (2) в мерный цилиндр и измерить ее объем (воду из цилиндра (9) возвращать в резервуар (1)).

  • 5.3.7 Повторить операции 4.10.2-4.10.6 три раза.

  • 5.3.8 Результат каждого измерения объема отбираемой пробы привести к 20 °C по формуле:

у _ К,х293,15хР

+

где:

Vi - текущее значение измеренного объёма воды, см3;

Р - текущее атмосферное давление, мм. рт. ст.;

t - текущая температура воздуха, °C.

  • 5.3.9 Рассчитать среднее арифметическое значение измерений по формуле

    отбираемой пробы V из 3-х результатов

(2)

  • 5.3.10 Рассчитать относительную погрешность по формуле

V-V

50 = ■ - н х100,%      (3)

у

где:

VH - значение объема, указанное на штоке, см3.

  • 5.3.11   Выполнить операции 5.3.2 - 5.3.10 три раза для объема всасываемого воздуха 50 см3. При этом шток насоса вытягивают до фиксации на позиции «50».

  • 5.3.12  Результаты поверки считают положительными, если относительная погрешность измерений объема отбираемой пробы находится в пределах ±5 %.

    Измеритель ИО-2

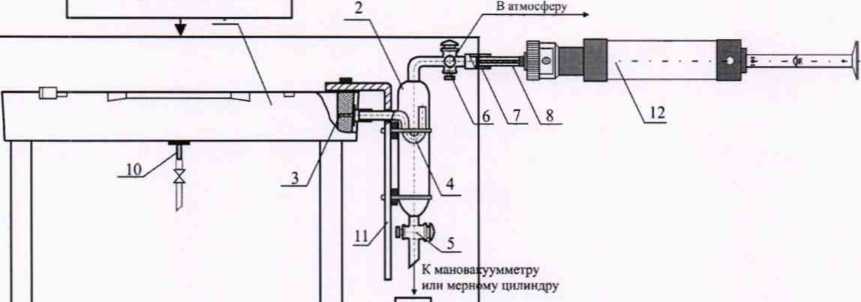

    Рисунок 1 - Схема измерений объема отбираемой насосом пробы

  • 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1  Результаты поверки оформляются протоколом.

  • 6.2  Положительные результаты первичной поверки удостоверяются в разделе «Сведения о поверках» руководства по эксплуатации подписью поверителя и нанесением знака поверки.

  • 6.3  Положительные результаты периодической поверки оформляются свидетельством о поверке установленной формы и нанесением знака поверки в виде наклейки на боковую часть прибора.

  • 6.4  Отрицательные результаты поверки оформляют извещением о непригодности.

Ведущий инженер отдела № 436

Н.В. Захаров
