Методика поверки «Система измерения перемещений Bm 67» (МП Bm 1.430.044)

УТВЕРЖДАЮ

«НИИФИ»

ЦИ СИ

Система измерения перемещений Вт 67

МЕТОДИКА ПОВЕРКИ

Вт 1.430.044МП

Настоящая методика по поверке распространяется на систему перемещений Вт 67, предназначенную для измерения перемещений и преобразования их в аналоговый выходной сигнал (напряжение постоянного тока).

Система состоит из преобразователя перемещений (преобразователь) с кабельной перемычкой и промежуточного усилительно-преобразующего преобразователя (промежуточный преобразователь), обеспечивающего формирование выходного сигнала. В состав систем Вт 67-01 - Вт 67-04 дополнительно входят соединительные кабели Вт 6.644.201, Вт 6.644.201-01, Вт 6.644.202, в состав систем Вт 67-05 - Вт 67-14 соединительные кабели Вт6.644.201-04, Вт 6.644.201-05, Вт 6.644.202-05. Межповерочный интервал - 2 года

• 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

  Наименование операции	Номер пункта методики по поверке	Проведение операции при
  		первичной поверке	периодической поверке
  1 Контроль массы	6.1	да	да
  2 Контроль начального и конечного значения выходного сигнала	6.2	да	да
  3 Контроль приведенной погрешности и нелинейности градуировочной характеристики	6.3	да	да

• 1.2 При получении отрицательного результата при проведении любой операции поверка прекращается.

2.1 При проведении поверки рекомендуется применять средства поверки, указанные в таблице 2.

Таблица 2

• 2.2 Допускается замена средств поверки, указанных в таблице 2, другими средствами поверки с равным или более высоким классом точности.

• 3.1 При проведении поверки необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019-80 и требования на конкретное поверочное оборудование.

• 4.1 Все операции при проведении поверки, если нет особых указаний, должны проводиться в нормальных климатических условиях:

• - температура воздуха от 15 до 35 °C;

• - относительная влажность воздуха от 45 до 75 %;

• - атмосферное давление от 8,6-10⁴ до 10,6-10⁴ Па (от 645 до 795 мм рт.ст.).

Примечание - При температуре воздуха выше 30 °C относительная влажность не должна превышать 70%.

• 5.1 Перед проведением поверки испытательные установки, стенды, аппаратура и электроизмерительные приборы должны иметь формуляры (паспорта) и соответствовать стандартам или техническим условиям на них.

• 5.2 Не допускается применять средства поверки, срок обязательных поверок которых истек.

• 5.3 Предварительный прогрев контрольно-измерительных приборов должен соответствовать требованиям технических описаний и инструкций по эксплуатации на них.

• 5.4 Контрольно-измерительные приборы должны быть надежно заземлены с целью исключения влияния электрических полей на результаты измерений.

• 5.5 Все операции по поверке, если нет особых указаний, проводить после прогрева системы напряжением питания в течение 5 мин.

• 5.6 В процессе поверки системы менять средства измерений не рекомендуется.

• 5.7 Порядок проведения испытаний должен соответствовать порядку изложения видов испытаний в таблице 1.

• 6 Проведение поверки

• 6.1.1 Проверку массы проводить взвешиванием систем на весах любой конструкции с погрешностью до ±2 г.

• 6.1.2 Масса систем Вт 67 должна быть не более 1,0 кг, масса систем Вт 67-01 - Вт 67-14 не более 1,5 кг.

Результаты проверки записать в таблицу по форме таблицы 6.1.

Таблица 6.1

• 6.1.3 Результаты испытаний считать положительными, если масса систем соответствует требованиям п.6.1.2.

• 6.2.1 Установить преобразователь и имитатор на устройстве Вт 2.787.062 согласно Вт 2.787.062ТО для преобразователей ПДИ 045, ПДИ 045-02, ПДИ 045-03, ПДИ 045-05 -ПДИ 045-14, на устройстве Вт 2.787.059 согласно Вт 2.787.059ТО для преобразователей ПДИ 045-01, ПДИ 045-04, предварительно протерев хлопчатобумажной тканью рабочие, обращенные друг к другу, поверхности преобразователя и имитатора.

• 6.2.2 Собрать схему рисунка 1, используя кабель Вт 6999-4225.

• 6.2.3  Включить измерительные приборы и прогреть их в течение времени, установленного инструкцией по эксплуатации на эти приборы, откалибровать их.

• 6.2.4 Подать на систему напряжение постоянного тока (27^J)B с источника питания G1 и выдержать систему под напряжением в течение 5 мин.

• 6.2.5 Приближая имитатор к преобразователю, зафиксировать их соприкосновение по загоранию сигнальной лампочки устройства. Установить на нуль шкалу индикатора устройства.

• 6.2.6 Установить с помощью устройства зазор между преобразователем и имитатором 0,1 мм с погрешностью ±0,01 мм. Зафиксировать значение выходного сигнала на каждом из 2-х выходов системы приборами PV1, PV2.

Начальное значение выходного сигнала должно быть от 0 до 0,5 В.

Результаты занести в таблицы по форме таблиц A.l, А.2.

• 6.2.7 Переместить имитатор с помощью устройства в сторону увеличения зазора и зафиксировать значение выходного сигнала на каждом из 2-х выходов системы приборами PV1, PV2 в градуировочных точках в соответствии с таблицей А.2.

Конечное значение выходного сигнала должно быть от 5,5 до 6,0 В.

А Л. Л/'

G1 - источник питания постоянного тока Б5-45

PV1, PV2, PV3 - вольтметр 67-46

R - резистор С2-36-505 кОм ±0,5 %-А-Н-В ОЖО.467.089 ТУ

С - конденсатор К10-17-1а-М750-0,01 мкФ ± 20 % - В ОЖО.460.Ю7 ТУ

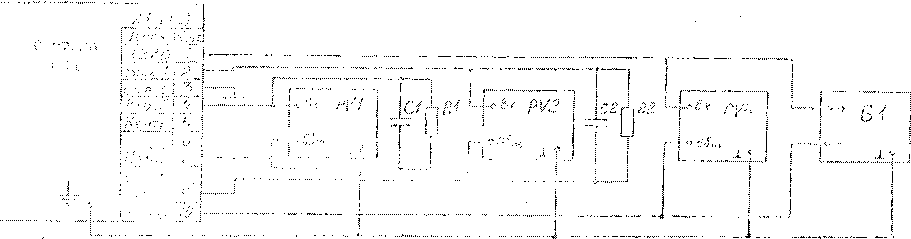

Рисунок 3 - Схема для определения параметров системы

Результаты занести в таблицы по форме таблиц A.l, А.2.

• 6.2.8 Переместить имитатор с помощью устройства в обратном направлении и зафиксировать значение выходного сигнала на каждом из 2-х выходов системы приборами PV1, PV2 в градуировочных точках в соответствии с таблицей А..2.

Контроль задаваемого перемещения осуществлять по индикатору ИЧ 10.

• 6.2.9 Повторить операции по пп.6.2.6 - 6.2.8 еще один раз.

Результаты контроля занести в таблицу по форме таблицы А.2.

Выходной сигнал должен соответствовать пп.6.2.6, 6.2.7.

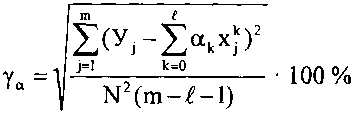

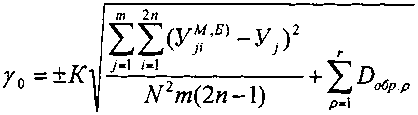

• 6.3.1 Используя результаты измерений по пп.6.2.6 - 6.2.9, с учетом данных таблицы А.З, рассчитать значение приведенной погрешности по формуле 1 и нелинейности градуировочной характеристики по формуле 2:



  •100%

  (1)



(2)

Р=1

m - число точек градуирования;

п - число повторений измерений в каждой точек;

к - коэффициент, учитывающий доверительную вероятность, К=1,96 ....... I - степень полинома 1 = 1,

N - нормирующее значение выходного сигнала, N = У_м + У_о,

Уо, У_к - усредненные значения выходного сигнала, соответствующие начальному и конечному значению величины перемещения, соответственно.

Значение приведенной погрешности должно быть не более 2 %.

Значение погрешности от нелинейности градуировочной характеристики должно быть: во всем диапазоне измерений зазора не более ±15 %, на участке от 0,1 до 2,2 мм не более ±12 %.

• 7.1 Результаты поверки оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. №1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверки».

Приложение А

Формы таблиц для регистрации результатов поверки

Таблица А.1 - Результаты контроля выходного сигнала - начального и конечного

Таблица А.2 - Результаты определения градуировочной характеристики

Таблица А.З - Оперативная информация к обработке результатов градуирования
