Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

ФГУП «ВНИИМ

Д.И.Менделеева»

А.Н. Пронин

сентября 2019 г.

Государственная система обеспечения единства измерений

Датчики температуры и влажности воздуха ДТВ-04 Методика поверки

МП 2540-0059-2019

И.о. руководителя лаборатории

А.Ю. Левин

ФГУП «ВНИИМ им. . Менделеева»

Инженер

ФГУП «ВНИИМимт-ДИ.Менделеева»

X Х^^Ь^П.К. Сергеев

г. Санкт-Петербург 2019 г.

Настоящая методика поверки распространяется на датчики температуры и влажности воздуха ДТВ-04 (далее - датчики ДТВ-04), предназначенные для автоматических измерений температуры и влажности воздуха, и устанавливает методы и средства их первичной и периодической поверки.

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

Интервал между поверками 1 год.

  • 1. Операции поверки

Таблица 1

Наименование операции

Номер пункта документа о поверке

Проведение операции при

Первичной поверке

Периодической поверке

Внешний осмотр

6.1

+

+

Опробование

6.2

+

+

Определение метрологических характеристик при измерении температуры и влажности воздуха

6.3

+

+

1.1 При отрицательных результатах одной из операций поверка прекращается.

  • 2. Средства поверки

Таблица 2

Номер пункта методики

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

6.2

Калибраторы многофункциональные и коммуникаторы BEAMEX МС6 (-R) № 52489-13.

6.3.1.1

Калибраторы многофункциональные и коммуникаторы BEAMEX МС6 (-R) № 52489-13. Рабочий эталон 3-го разряда единицы температуры в диапазоне от минус 60 до 70 °C по ГОСТ 8.558-2009.

Рабочий эталон 2-го разряда единицы относительной влажности газов (гигрометр) в диапазоне от 10 до 98 % по ГОСТ 8.547-2009. погрешность измерений единицы относительной влажности ±1%.

Камера типа тепло-холод-влага, диапазон по температуре от -50 до +50, нестабильность поддержания с погрешностью ±1 °C, диапазон по относительной влажности от 10 до 98 %, нестабильность поддержания с погрешностью ±3 %.

  • 2.1  Средства поверки должны иметь действующие свидетельства о поверке, эталоны - действующие свидетельства об аттестации.

  • 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков ДТВ-04 с требуемой точностью.

  • 3. Требования к квалификации поверителей и требования безопасности.

    • 3.1  К проведению поверки допускаются лица, аттестованные в качестве поверителей, изучившие настоящую методику и эксплуатационную документацию (далее ЭД), прилагаемую к датчикам ДТВ-04.

    • 3.2 При проведении поверки должны соблюдаться:

-требования безопасности по ГОСТ 12.3.019;

-требования безопасности, изложенные в эксплуатационной документации.

  • 4. Условия поверки

При поверке должны быть соблюдены следующие условия:

-температура окружающего воздуха, °C -относительная влажность воздуха, % -атмосферное давление, гПа

от +15 до +25;

от 30 до 80;

от 950 до 1050.

  • 5. Подготовка к поверке

    • 5.1  Проверить комплектность датчика ДТВ-04.

    • 5.2 Проверить электропитание датчика ДТВ-04.

    • 5.3 Подготовить к работе и включить датчик ДТВ-04 согласно ЭД. Перед началом поверки датчик должен работать не менее 10 мин.

  • 6. Проведение поверки

    • 6.1  Внешний осмотр

      • 6.1.1.  Датчик ДТВ-04 не должен иметь механических повреждений или иных дефектов, влияющих на качество его работы.

      • 6.1.2.  Соединения в разъемах питания датчика ДТВ-04 должны быть надежными.

      • 6.1.3.  Маркировка датчика ДТВ-04 должна быть целой, четкой, хорошо читаемой.

      • 6.1.4.  Результаты внешнего осмотра считают положительными, если датчик ДТВ-04 не имеет повреждений или иных дефектов, маркировка датчика целая, соединения в разъемах питания датчика надежные.

    • 6.2  Опробование

Опробование датчика ДТВ-04 должно осуществляться в следующем порядке:

  • 6.2.1 Подключите датчик к калибратору многофункциональному и коммуникатору BEAMEX МС6 (далее-калибратор) согласно схеме в приложении А . На экране калибратора должны отобразиться действительные значения температуры и влажности.

  • 6.3  Определение метрологических характеристик

  • 6.3.1 Поверка датчика ДТВ-04 при измерении температуры воздуха и относительной влажности выполняется в следующем порядке:

  • 6.3.1.1 Подготовьте к работе рабочий эталон 3-го разряда единицы температуры и рабочий эталон 2-го разряда единицы влажности в соответствии с их ЭД.

  • 6.3.1.2 Поместите датчики ДТВ-04 и рабочий эталон 3-го разряда единицы температуры в камеру типа тепло-холод-влага. Установить калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) в режим измерения сопротивления в температурном эквиваленте.

  • 6.3.1.3 Установите в камере типа тепло-холод-влага значения температуры в пяти точках, равномерно распределённых по диапазону измерений.

6.3.2На каждом заданном значении фиксируйте эталонные значения, Твэ-п рабочего эталона и значения датчика ДТВ-04, ТВИзмь

  • 6.3.2.1 Вычислите абсолютную погрешность датчика ДТВ-04 ATi, по каналу измерений температуры воздуха по формуле:

ATi — TBH3Mi ТВэт1

  • 6.3.2.2 Поместите в климатическую камеру датчики ДТВ-04 совместно с эталонным гигрометром из состава рабочего эталона 2-го разряда единицы относительной влажности газов.

  • 6.3.2.3 Последовательно задавайте значения относительной влажности воздуха в пяти точках, равномерно распределенных по диапазону измерений.

  • 6.3.2.4 Фиксируйте показания, (рэп. эталонного гигрометра из состава рабочего эталона 2-го разряда единицы относительной влажности газов.

  • 6.3.2.5 Фиксируйте показания UBbIXi датчика ДТВ-04 и контролируйте напряжение питания иПит, которое должно соответствовать 5 В.

  • 6.3.2.6 Вычислите значение фГОм1 по формуле:

Физм4= ((иВьш-0,1515*иПит)/ 0,0318)/(1,0546-0,00216*Т)

где: иПит - напряжение источника питания, В;

Т - температура окружающего воздуха, установленная в климатической камере, °C; UBbixi - значение напряжения измеренное с помощью калибратора многофункционального и коммуникатора BEAMEX МС6 (-R), В;

  • 6.3.2.7 Вычислите абсолютную погрешность датчика ДТВ-04 по каналу измерении относительной влажности воздуха по формуле:

  • 6.3.2.8 Результаты считаются положительными, если абсолютная погрешность датчика ДТВ-04 по каналу измерений температуры и относительной влажности воздуха во всех выбранных точках не превышает:

ATi<±0,5 °C,

Д(р < ±3 % в диапазоне измерений от 10 % до 90 % включительно, Л<р < ±4 % в диапазоне измерений свыше 90 % до 98 %.

7 Оформление результатов поверки

  • 7.1   При положительных результатах поверки оформляют свидетельство о поверке установленного образца. Знак поверки наносится на свидетельство о поверке.

  • 7.2  При отрицательных результатах поверки оформляют извещение о непригодности установленного образца.

Приложение А

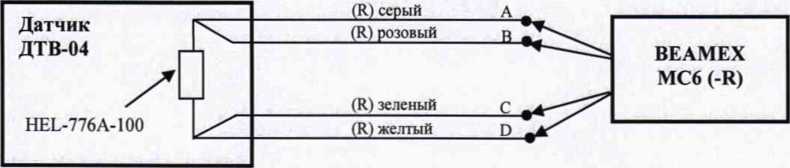

Рисунок А. 1 - Схема измерения выходного сопротивления датчика ДТВ-04

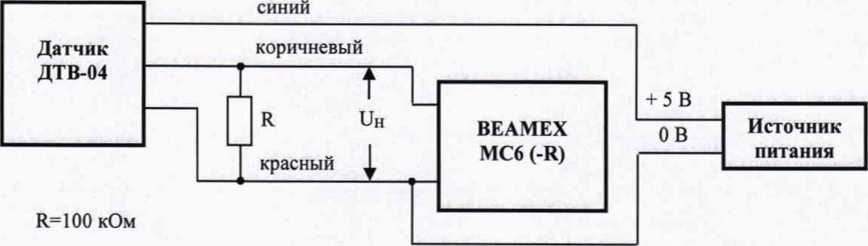

Рисунок А.2 - Схема измерения выходного напряжения датчика ДТВ-04
