<2.

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Государственная система обеспечения единства измерений

СТЕНДЫ АВТОМАТИЗИРОВАННЫЕ ДЛЯ ПОВЕРКИ СЧЕТЧИКОВ

ЭЛЕКТРОЭНЕРГИИ ПОСТОЯННОГО ТОКА (ТИП АЗЗО1М)

Методика поверки

РТ-МП-5030-552-2017 г. Москва

2017 г.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ В

ПРИЛОЖЕНИЕ Г

ВВЕДЕНИЕ

Настоящая методика распространяется на стенды автоматизированные для поверки счетчиков электроэнергии постоянного тока (тип А3301М) (далее - стенды) и устанавливает методику их первичной и периодической поверки.

Интервал между поверками -1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции, выполняемые при проведении поверки

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1

2

3

4

Внешний осмотр

6.1

+

+

Опробование

6.2

+

+

Идентификация программного обеспечения

6.3

+

+

Определение погрешности воспроизведения напряжения постоянного тока

6.4.1

+

+

Определение погрешности измерений длительности периода

6.4.2

+

+

1.2 При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 7.3.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяют средства измерений, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта документа по поверке

Наименование рабочих эталонов или вспомогательных средств поверки

Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

1

2

3

6.4.1

Мультиметр

34401А

Измеряемая величина

Предел измерений

Пределы допускаемой абсолютной погрешности

Напряжение постоянного тока

1 В

± (0,004-10'2-U + 0,007 мВ)1}

100 В

± (0,0045-10'2-U + 0,0006 В)1}

1000 В

± (0,0045-10’2-U + 0,010 В)1}

Окончание таблицы 2

1

2

3

Установка для поверки на постоян-ном токе электростатических киловольтметров УПК-100

Измеряемая величина

Предел измерения

Класс точности

Напряжение постоянного тока

10 кВ

0,1

6.4.2

Генератор сигналов произвольной фор-мы 33220А

Воспроизводимая величина

Предел воспроизведения

Пределы допускаемой абсолютной погрешности

Частота напряжения переменного тока

5 МГц

±2-10’1 2 3-f 2)

Примечания:

  • 1. U - значение измеряемого напряжения постоянного тока.

  • 2. f- значение воспроизводимой частоты напряжения переменного тока.

  • 2.2 При проведении операций поверки по пункту 6.4.1 настоящей методики поверки допускается применять аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

  • 2.3 При проведении операций поверки по пункту 6.4.2 настоящей методики поверки допускается применять другие средства поверки, с пределами допускаемой абсолютной погрешности воспроизведения частоты напряжения переменного тока ± 1-10-3-f, и более точные.

  • 2.4 При проведении операций поверки по пункту 6.4.2 форма воспроизводимого сигнала прямоугольная, положительной полярности, амплитуда воспроизводимого сигнала от 5 до 24 В.

  • 2.5 Все средства поверки должны быть исправны и поверены в установленном порядке.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C...........................................20 ± 5;

  • - относительная влажность воздуха при 20 °C, %...............................от 30 до 80;

  • - атмосферное давление, кПа (мм рт.ст.).....................................................от 84 до 106;

  • - напряжение питания переменного тока частотой 50 Гц, В..................от 198 до 244.

Подготавливают стенды и необходимые для поверки средства измерений к работе в соответствии с руководством по эксплуатации и их техническим описанием.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие поверяемых стендов требованиям эксплуатационной документации и следующим требованиям:

  • - комплектность стендов должна соответствовать руководству по эксплуатации;

  • - не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

  • - все разъемы, клеммы не должны иметь повреждений и должны быть чистыми.

Поверяемые стенды, имеющие дефекты, дальнейшей поверке не подлежат, бракуются и направляются в ремонт.

6.2 Опробование

Опробование включает в себя проверку работоспособности стендов.

Опробование может быть совмещено с проведением операций по п. 6.4.1, п. 6.4.2 данной методики поверки.

При опробовании производят подготовку стендов к работе в соответствии с руководством по эксплуатации. Проверяют возможность подключения к электросети и персональному компьютеру.

Для проведения опробования в режиме воспроизведения напряжения постоянного тока выполняют следующие действия:

  • 1. Отключают устройство защитного отключения (УЗО), находящееся на передней части силового блока поверяемого стенда;

  • 2. Открывают дверцу шкафа измерительного;

Внимание!

Во избежание случайного прикосновения к токоведущим частям поверяемых стендов, находящихся под напряжением, все операции по подключению (отключению) образцового оборудования к цепям поверяемого стенда производить только при снятии напряжения с выходных цепей и отключенном электропитании стенда

  • 3. Собирают схему в соответствии с Рисунком А. 1 Приложения А;

  • 4. Прикрывают дверь шкафа измерительного;

  • 5. Включают устройство защитного отключения, отключенное в п. 1;

  • 6. На персональном компьютере запускают программу «ПО тип А3301М»;

  • 7. Входят в режим поверки стенда (для этого выполняют действия в соответствии с приложением Б);

  • 8. В поле «Заданное значение напряжения в диапазоне от 500 до 5000 В» (см. Рисунок Б.4 Приложения Б) вводят значения напряжения постоянного тока 900 В;

  • 9. Фиксируют значения напряжения постоянного тока, измеренные мультиметром 34401 А;

  • 10. Нажимают кнопку «Завершить» (см. Рисунок Б.4 Приложения Б);

  • 11. Отключают устройство защитного отключения, включенное в п. 4;

  • 12. Разбирают схему.

Для проведения опробования в режиме измерения длительности импульса выполняют следующие действия:

  • 1. Отключают устройство защитного отключения (УЗО), находящееся на передней части силового блока поверяемого стенда;

  • 2. Открывают дверцу шкафа измерительного;

  • 3. Собирают схему в соответствии с Рисунком А.4 Приложения А;

  • 4. Прикрывают дверь шкафа измерительного;

  • 5. Включают устройство защитного отключения, отключенное в п. 1;

  • 6. На персональном компьютере запускают программу «ПО тип А3301М»;

  • 7. Входят в режим поверки стенда (для этого выполняют действия в соответствии с приложением Б);

  • 8. На генераторе сигналов произвольной формы 33220А устанавливают значения частоты 10 Гц;

  • 9. В окне программы поверки стенда нажимают кнопку «Замерить» (см. Рисунок Б.4 Приложения Б) и фиксируют измеренные значения длительности периода;

  • 10. Нажимают кнопку «Завершить» (см. Рисунок Б.4 Приложения Б);

  • 11. Отключают устройство защитного отключения, включенное в п. 4;

  • 12. Разбирают схему.

Стенды считаются прошедшими опробование, если установленные значения напряжения постоянного тока и измеренные значения длительности периода в процессе опробования соответствуют показаниям образцового оборудования.

6.3 Идентификация программного обеспечения

Идентификация программного обеспечения (далее - ПО) выполняется в процессе штатного функционирования поверяемого стенда путём непосредственного сличения версии ПО с описанием ПО в описании типа средства измерений.

Для идентификации программного обеспечения необходимо выполнить следующие действия:

  • 1. Запустить программу «ПО тип А3301М»;

  • 2. Нажать на главном экране кнопку «О программе», после чего откроется информационное окно с наименованием и версией ПО.

Результат проверки считать положительным, если номер версии ПО стенда совпадает с описанием ПО в описании типа средства измерений.

  • 6.4 Определение метрологических характеристик измерителей

6.4.1 Определение погрешности воспроизведения напряжения постоянного тока
  • 6.4.1.1 Определение погрешности стендов при воспроизведения напряжения постоянного тока на диапазоне от 500 до 900 В проводят с помощью мультиметра 34401А (далее - мультиметр) следующим образом:

  • 1. Отключают устройство защитного отключения (УЗО), находящееся на передней части силового блока поверяемого стенда;

  • 2. Открывают дверцу шкафа измерительного;

Внимание!

Во избежание случайного прикосновения к токоведущим частям поверяемых стендов, находящихся под напряжением, все операции по подключению (отключению) образцового оборудования к цепям поверяемого стенда производить только при снятии напряжения с выходных цепей и отключенном электропитании стенда

  • 3. Собирают схему в соответствии с Рисунком А.1 Приложения А;

  • 4. Прикрывают дверь шкафа измерительного;

  • 5. Включают устройство защитного отключения, отключенное в п. 1;

  • 6. На персональном компьютере запускают программу «ПО тип А3301М»;

  • 7. Входят в режим поверки стенда (для этого выполняют действия в соответствии с приложением Б);

  • 8. В поле «Заданное значение напряжения в диапазоне от 500 до 5000 В» (см. Рисунок Б.4 Приложения Б) вводят значения напряжения постоянного тока согласно Таблицы В.1 Приложения В и нажимают кнопку «Запуск»;

  • 9. Фиксируют значения напряжения постоянного тока, измеренные мультиметром;

  • 10. Вычисляют значения относительной погрешности воспроизведения напряжения постоянного тока по формуле

U-U

8 =----^-100%, (1)

U

уст

где:  8 - допускаемая относительная погрешность поверяемого стенда, %;

иуст - значение напряжения постоянного тока, измеренное мультиметром; U - значение напряжения постоянного тока, воспроизводимое поверяемым стендом (считывается из поля «Воспроизводимое значение напряжения, В» (см. Рисунок Б.4 Приложения Б)).

  • 11. Нажимают кнопку «Завершить» (см. Рисунок Б.4 Приложения Б);

  • 12. В случае если полученные значения погрешностей превышают пределы допускаемой погрешности, указанные в Таблице В.1 Приложения В, проводят юстировку стенда в соответствии с Приложением Г и повторяют действия в соответствии п. 6 - 11;

  • 13. Отключают устройство защитного отключения, включенное в п. 4;

  • 14. Разбирают схему.

Результаты поверки считают положительными, если полученные значения относительной погрешности воспроизведения напряжения постоянного тока не превышают пределов допускаемой погрешности, указанных в Таблице В.1 Приложения В.

  • 6.4.1.2 Определение погрешности стендов при воспроизведения напряжения постоянного тока на диапазонах от 3 до 37,5 мВ и 37,5 до 225 мВ проводят с помощью мультиметра следующим образом:

  • 1. Отключают устройство защитного отключения (УЗО), находящееся на передней части силового блока поверяемого стенда;

  • 2. Открывают дверцу шкафа измерительного;

Внимание!

Во избежание случайного прикосновения к токоведущим частям поверяемых стендов, находящихся под напряжением, все операции по подключению (отключению) образцового оборудования к цепям поверяемого стенда производить только при снятии напряжения с выходных цепей и отключенном электропитании стенда

  • 3. Собирают схему в соответствии с Рисунком А.2 Приложения А;

  • 4. Прикрывают дверь шкафа измерительного;

  • 5. Включают устройство защитного отключения, отключенное в п. 1;

  • 6. На персональном компьютере запускают программу «ПО тип А3301М»;

  • 7. Входят в режим поверки стенда (для этого выполняют действия в соответствии с приложением Б);

  • 8. В поле «Заданное значение напряжения в диапазоне от 3 до 250 мВ» (см. Рисунок Б.4 Приложения Б) вводят значения напряжения постоянного тока согласно Таблицы В.2 и Таблицы В.З Приложения В и нажимают кнопку «Запуск»;

  • 9. На поверяемом стенде устанавливают значения напряжения постоянного тока согласно Таблицы В.2 и Таблицы В.З Приложения В;

  • 10. Фиксируют значения напряжения постоянного тока, измеренные мультиметром;

  • 11. Вычисляют значения относительной погрешности воспроизведения напряжения постоянного тока по формуле (1);

  • 12. Нажимают кнопку «Завершить» (см. Рисунок Б.4 Приложения Б);

  • 13. В случае если полученные значения погрешностей превышают пределы допускаемой погрешности, указанные в Таблице В.2 и Таблице В.З Приложения В, проводят юстировку стенда в соответствии с Приложением Г и повторяют действия в соответствии п. 6 - 11;

  • 14. Отключают устройство защитного отключения, включенное в п. 4;

  • 15. Разбирают схему.

Результаты поверки считают положительными, если полученные значения относительной погрешности воспроизведения напряжения постоянного тока не превышают пределов допускаемой погрешности, указанных в Таблице В.2 и Таблице В.З Приложения В.

  • 6.4.1.3 Определение погрешности стендов при воспроизведения напряжения постоянного тока на диапазоне от 3000 до 5000 В с помощью установки для поверки на постоянном токе электростатических киловольтметров УПК-100 (далее - УПК-100) следующим образом:

  • 1. Отключают устройство защитного отключения (УЗО), находящееся на передней части силового блока поверяемого стенда;

  • 2. Открывают дверцу шкафа измерительного;

Внимание!

Во избежание случайного прикосновения к токоведущим частям поверяемых стендов, находящихся под напряжением, все операции по подключению (отключению) образцового оборудования к цепям поверяемого стенда производить только при снятии напряжения с выходных цепей и отключенном электропитании стенда

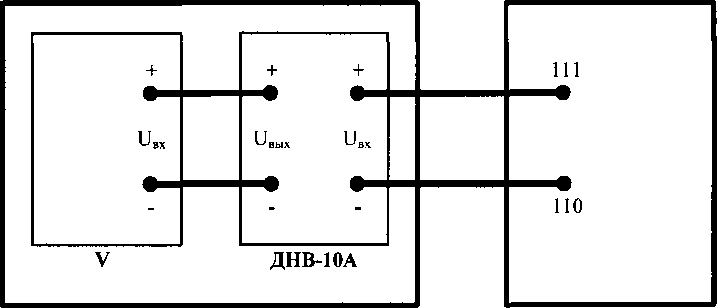

  • 3. Собирают схему в соответствии с Рисунком А.З Приложения А;

  • 4. Прикрывают дверь шкафа измерительного;

  • 5. Включают устройство защитного отключения, отключенное в п. 1;

  • 6. На персональном компьютере запускают программу «ПО тип А3301М»;

  • 7. Входят в режим поверки стенда (для этого выполняют действия в соответствии с приложением Б);

  • 8. В поле «Заданное значение напряжения в диапазоне от 500 до 5000 В» (см. Рисунок Б.4 Приложения Б) вводят значения напряжения постоянного тока согласно Таблицы В.4 Приложения В и нажимают кнопку «Запуск»;

  • 9. Фиксируют значения напряжения постоянного тока, измеренные вольтметром из состава УПК-100 на выходе делителя напряжения ДНВ-10А;

  • 10. Вычисляют значения относительной погрешности воспроизведения напряжения постоянного тока по формуле

и-и¥СТ

3 =-----у--100%,                       (2)

и

уст

где:   3 - допускаемая относительная погрешность поверяемого стенда, %;

U - значение напряжения постоянного тока, воспроизводимое поверяемым стендом (считывается из поля «Воспроизводимое значение напряжения, В» (см. Рисунок Б.4 Приложения Б));

иуст - значение напряжения постоянного тока, определяемое по формуле

UyCT UynK- loo’K,                                     (3)

где: UynK-ioo - значение напряжения постоянного тока, измеренное вольтметром из состава УПК-100 на выходе делителя напряжения ДНВ-10А;

К - коэффициент деления, установленный на делителе напряжения ДНВ-10А из состава УПК-100.

  • 11. Нажимают кнопку «Завершить» (см. Рисунок Б.4 Приложения Б);

  • 12. В случае если полученные значения погрешностей превышают пределы допускаемой погрешности, указанные в Таблице В.4 Приложения В, проводят юстировку стенда в соответствии с Приложением Г и повторяют действия в соответствии п. 6 - 11;

  • 13. Отключают устройство защитного отключения, включенное в п. 4;

  • 14. Разбирают схему.

Результаты поверки считают положительными, если полученные значения относительной погрешности воспроизведения напряжения постоянного тока не превышают пределов допускаемой погрешности, указанных в Таблице В.4 Приложения В.

6.4.2 Определение погрешности измерения длительности периода

Определение погрешности стендов при измерении длительности периода проводят с помощью генератора сигналов произвольной формы 33220А (далее - 33220А) следующим образом:

  • 1. Отключают устройство защитного отключения (УЗО), находящееся на передней части силового блока поверяемого стенда;

  • 2. Открывают дверцу шкафа измерительного;

Внимание!

Во избежание случайного прикосновения к токоведущим частям поверяемых стендов, находящихся под напряжением, все операции по подключению (отключению) образцового оборудования к цепям поверяемого стенда производить только при снятии напряжения с выходных цепей и отключенном электропитании стенда

  • 3. Собирают схему в соответствии с Рисунком А.4 Приложения А;

  • 4. Прикрывают дверь шкафа измерительного;

  • 5. Включают устройство защитного отключения, отключенное в п. 1;

  • 6. На персональном компьютере запускают программу «ПО тип А3301М»;

  • 7. Входят в режим поверки стенда (для этого выполняют действия в соответствии с приложением Б);

  • 8. На 33220А устанавливают значения частоты согласно таблицы В.5 Приложения В;

  • 9. В окне программы поверки стенда нажимают кнопку «Замерить» (см. Рисунок Б.4 Приложения Б) и фиксируют измеренные значения длительности периода;

  • 10. Вычисляют значения относительной погрешности измерения длительности периода по формуле

5=Т~Туст -100 %,                        (4)

Т

уст

где; 8 - допускаемая относительная погрешность поверяемого стенда, %;

Т - значение длительности периода, измеренное поверяемым стендом;

Туст - значение длительности периода, определяемое по формуле

т^,=4-.                             (5)

1 уст

где:   fycr - значение частоты, воспроизводимое 33220А.

  • 11. Нажимают кнопку «Завершить» (см. Рисунок Б.4 Приложения Б);

  • 12. В случае если полученные значения погрешностей превышают пределы допускаемой погрешности, указанные в Таблице В.4 Приложения В, проводят юстировку стенда в соответствии с Приложением Г и повторяют действия в соответствии п. 6 - 11.

  • 13. Отключают устройство защитного отключения, включенное в п. 4;

  • 14. Разбирают схему.

Результаты поверки считают положительными, если полученные значения относительной погрешности воспроизведения напряжения постоянного тока не превышают пределов допускаемой погрешности, указанных в Таблице В.5 Приложения В.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Положительные результаты поверки стендов оформляют свидетельством о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 7.2 Знак поверки наносится в месте, установленном в описании типа средства измерений.

  • 7.3 При несоответствии результатов поверки требованиям любого из пунктов настоящей

методики свидетельство о поверки аннулируется и выписывается извещение о непригодности в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

Заместитель начальника центра № 500

Р.В. Деев

ПРИЛОЖЕНИЕ А

СХЕМЫ ПОДКЛЮЧЕНИЯ ПРИБОРОВ ПРИ ПРОВЕДЕНИИ ПОВЕРКИ

Input

VQ

Hi

111

Lo

НО

Agilent 34401А                  А3301М

Рисунок А. 1 - Схема подключения приборов с целью определения погрешности стендов при воспроизведения напряжения постоянного тока на диапазоне от 500 В до 900 В

где:   Agilent34401А -мультиметр34401 А;

А3301М - поверяемый стенд.

Input

VQ

—•

Hi

100

—•

Lo

101

Agilent 34401А                  АЗЗО1М

Рисунок А.2 - Схема подключения приборов с целью определения погрешности стендов при воспроизведения напряжения постоянного тока на диапазоне от 3 мВ до 225 мВ

где:   Agilent 34401А - мультиметр 34401 А;

АЗ 3 01М - поверяемый стенд.

УПК-100                     А3301М

Рисунок А.З - Схема подключения приборов с целью определения погрешности стендов при воспроизведения напряжения постоянного тока на диапазоне от 3000 В до 5000 В

где:   УПК-100 - установка для поверки на постоянном токе электростатических кило

вольтметров УПК-100;

ДНВ-10А - делитель напряжения ДНВ-10А из состава УПК-100;

V - вольтметр универсальный Щ31 из состава УПК-100;

АЗЗО1М - поверяемый стенд.

Output

104

112

33220А                    А3301М

Рисунок А.4 - Схема подключения приборов с целью определения погрешности стендов при измерении длительности периода

где:  33220А - генератор сигналов произвольной формы 33220А;

АЗЗО1М - поверяемый стенд.

ПРИЛОЖЕНИЕ Б

ЗАПУСК РЕЖИМА ПОВЕРКИ СТЕНДА

Для проведения поверки стендов в программном обеспечении «ПО тип АЗЗО1М» имеется режим поверки, для входа в него необходимо выполнить указанные ниже операции.

  • 1. Запустить программу «ПО тип А3301М».

  • 2. В появившемся главном окне (см. Рисунок Б.1) правой кнопкой мышки (далее по тексту ПКМ) щелкнуть по меню «Поверка».

ПОтилА3301М

Главная Поверил Отчеты Справка

g Программное обеспечение I '          к стенду Типа А3301М

✓ 20 икгября 20П1*

Счетчик прика

ГЧ Лиски

Протокол

Номер

Уел.

Проведение поверки

1 Вчепы»*»*! iKMOip Замечании не вмявпенно

10 10 2018 1

25

Атмосфер! км

кПа

90

В соответствии <. I О( I

Сброс

Завершить

Начать поворку

Рисунок Б.1 - Главное окно программы «ПО тип А3301М»

  • 3. В выпадающем списке (см. Рисунок Б.2) выбрать строку «Поверка» и щелкнуть ПКМ.

    рл)

    Главная

    Поверка Отчеты

    Юстировка

    Поверка

Рисунок Б.2 - Выпадающий список для выбора режима поверки

  • 4. Появится окно «Пароль» (см. Рисунок Б.З) в поле которого ввести значение «3301» после чего ПКМ нажать на кнопку «Ввод».

    ри)

Введите пароль ••••I !

Ввод

Рисунок Б.З - Окно для ввода пароля

  • 5. После ввода пароля откроется окно «Поверка стенда тип А3301М» (см. Рисунок Б.4).

Поверка стенда тип АЗЗО1М

1 Высокое напряжение

ши

Заданное значение напряжения в диапазоне от 500 до 5000 В

5000 В Залу»

Низкое напряжение Длительность импульсов

У У.....

Заданное значение напряжения

в диапазоне от 3 до 250 мВ                    мс 3“"врить

72,5 мВ Запуск

Воспроизводимое значение

■ напряжения, В              ................

j                    5000,1 В

Воспроизводимое значение напряжения, мВ

72.5. мВ

Повторить Завершить

Рисунок Б.4 - Окно программы поверки стенда А3301М

ПРИЛОЖЕНИЕ В

ПРОВЕРЯЕМЫЕ ТОЧКИ И ПРЕДЕЛЫ ДОПУСКАЕМЫХ ПОГРЕШНОСТЕЙ ПОВЕРЯЕМЫХ СТЕНДОВ

Таблица В.1 - Проверяемые точки и пределы допускаемой относительной погрешности при воспроизведения напряжении постоянного тока на диапазоне от 500 В до 900 В

Проверяемая точка (значения напряжения, воспроизводимые на АЗ301)

Пределы допускаемой относительной погрешности

1

2

520 В

± 0,2 %

600 В

± 0,2 %

700 В

± 0,2 %

800 В

± 0,2 %

900 В

± 0,2 %

Таблица В.2 - Проверяемые точки и пределы допускаемой относительной погрешности при воспроизведении напряжения постоянного тока на диапазоне от 3 мВ до 37,5 мВ

Проверяемая точка (значения напряжения, воспроизводимые на А3301)

Пределы допускаемой относительной погрешности

1

2

4 мВ

± 0,3 %

И мВ

± 0,3 %

20 мВ

± 0,3 %

29 мВ

± 0,3 %

37,5 мВ

± 0,3 %

Таблица В.З - Проверяемые точки и пределы допускаемой относительной погрешности при воспроизведении напряжения постоянного тока на диапазоне от 37,5 мВ до 225 мВ

Проверяемая точка (значения напряжения, воспроизводимые на А3301)

Пределы допускаемой относительной погрешности

1

2

45 мВ

±0,15%

50 мВ

±0,15%

100 мВ

±0,15 %

150 мВ

±0,15%

200 мВ

±0,15%

Таблица В.4 - Проверяемые точки и пределы допускаемой относительной погрешности при воспроизведении напряжения постоянного тока на диапазоне от 3000 В до 5000 В

Проверяемая точка (значения напряжения, воспроизводимые на А3301)

Пределы допускаемой относительной погрешности

1

2

3100 В

± 0,3 %

3500 В

± 0,3 %

4000 В

± 0,3 %

4500 В

± 0,3 %

5000 В

± 0,3 %

Таблица В.5 - Проверяемые точки и пределы допускаемой относительной погрешности при из мерении длительности периода

Проверяемая точка

Пределы допускаемой относительной погрешности

Длительность импульса

Значение частоты, устанавливаемое на генераторе сигналов произвольной формы 33220А

10 мс

100 Гц

± 0,2 %

50 мс

20 Гц

± 0,2 %

100 мс

10 Гц

± 0,2 %

200 мс

5 Гц

± 0,2 %

250 мс

4 Гц

±0,15%

1000 мс

1 Гц

±0,15%

2000 мс

0,5 Гц

±0,15 %

Примечание - Форма воспроизводимого сигнала прямоугольная, положительной полярности, амплитуда от 5 до 24 В.

ПРИЛОЖЕНИЕ Г

РЕЖИМ ЮСТИРОВКИ СТЕНДА

Для проведения юстировки поверяемых стендов необходимо выполнить указанные ниже операции.

  • 1. Запуск программы юстировки

    • 1.1. Запустить программу «ПО тип А3301М».

    • 1.2. В появившемся главном окне (см. Рисунок Г.1) правой кнопкой мышки (далее по тексту - ПКМ) щелкнуть по меню «Поверка».

П01И1Л3301М

г,

Программное обеспечение к стенду Типа А3301М

Выставите желаемые значения опытов

Введите настройки счетчика

75<

Условия проведения поверки счетчиков

Псверочкш1устшювиА3301М1М1,КГ(ДО 125589865 Свидетельство №

Действительно до ' 10 10 2018 г

Температура воздуха ’С

Относительная влажность воздуха, %      8*

Апыосфернседаашуме.кПа            90

Иэморемия'кхжзаедены

В cooiiieiciitiiu с ГОС I

Параметры счетчика

Заводской номер №

Дата предыдущей паеорга          ' 2° <■*-■ “°Р« 2“ I' ■ -

ГЧ 1ИСКИ

Протокол .....

Проведение поверки

1 Внешний ucvuip Замечаний не выянленно

ФИО поверителя:

Фамилии

.......~ *~........."""

Отчество

Сброс             Завершить ' Начать пснирку

Рисунок Г.1 - Главное окно программы А3301М

  • 1.3. В выпадающем списке (см. Рисунок Г.2) выбрать строку «Юстировка» и щелкнуть ПКМ.

Главная ! Поверка | Отчеты Справка

Ь>огрдл1 к стен

If

Юстировка Поверка

Рисунок Г.2 - Выпадающий список для выбора режима юстировки

  • 1.4. Появится окно «Пароль» (см. Рисунок Г.З) в поле которого ввести значение «3301» после чего ПКМ нажать на кнопку «Ввод»

    Пароль

Введите пароль

••••

Ввод

Рисунок Г.З - Окно для ввода пароля

  • 1.5. После ввода пароля откроется окно «Юстировка» (см. Рисунок Г.4.)

    Проверка выского напряжения

    Введите значение напряжения от 0 до 5000 В

    5000 Н        Запуск

    Воспроизводимое значение напряжения

    5000,1 в

    Введите измеренное значение с эталонного прибора

    В Падтве|ммть

    Юстировка

    Проверка низкого напряжения

    Введите значение напряжения от 0 до 250 мВ

    72,5 мВ       Запуск

    Воспроизводимое значение напряжения

    72,5 мВ

    Введите измеренное значение с эталонного прибора

    мВ Подтвердить

    Длительность импульсов

    Измеренное значение длительности импульсов, мс

    6,705 МС Замер!

    Введите задаваемое значение на эталонном прибора

    МС Подтвердить

    Завершить Повторить Сохранить

Рисунок Г.4 - Окно программы юстировки

  • 2. Проведение юстировки выходных цепей высокого напряжения постоянного тока на диапазоне от 500 до 900 В.

    • 2.1. Выполнить действия в соответствии с п. 1 - п. 6 раздела 6.4.1.1 данной методики.

    • 2.2. Запустить программу юстировки.

    • 2.3. В появившемся окне «Юстировки», установив курсор ПКМ в поле «Введите значение напряжения от 0 до 5000 В», необходимо ввести контрольное значение «500».

    • 2.4. После ввода значения нажать расположенную рядом с ним кнопку «Запуск», через некоторое время (от 2 до 6 сек.) в поле «Воспроизводимое значение напряжение» отобразится контрольное значение на выходе контактов высокого напряжения стенда.

    • 2.5. Затем установить курсор ПКМ в поле «Введите измеренное значение с эталонного прибора» и записать значение, измеренное мультиметром на выходе высокого напряжения стенда.

    • 2.6. ПКМ нажать кнопку «Подтвердить» расположенную рядом с введенным значением в поле.

    • 2.7. После подтверждения введенного значения ПКМ щелкнуть по кнопке «Сохранить».

  • 3. Проведение юстировки выходных цепей высокого напряжения постоянного тока на диапазоне от 3000 до 5000 В.

    • 3.1. Выполнить действия в соответствии с п. 1 - п. 6 раздела 6.4.1.3 данной методики.

    • 3.2. Запустить программу юстировки.

    • 3.3. В появившемся окне «Юстировки» установив курсор ПКМ в поле «Введите значение напряжения от 0 до 5000 В» необходимо ввести контрольное значение «3000».

    • 3.4. После ввода значения нажать расположенную рядом с ним кнопку «Запуск», через некоторое время (от 2 до 6 сек.) в поле «Воспроизводимое значение напряжение» отобразится контрольное значение на выходе контактов высокого напряжения стенда.

    • 3.5. Затем установить курсор ПКМ в поле «Введите измеренное значение с эталонного прибора» и записать измеренное значение на выходе высокого напряжения стенда, рассчитанное по формуле (3).

    • 3.6. ПКМ нажать кнопку «Подтвердить» расположенную рядом с введенным значением в поле.

    • 3.7. После подтверждения введенного значения ПКМ щелкнуть по кнопке «Сохранить».

  • 4. Проведение юстировки выходных цепей низкого напряжения постоянного тока на диапазоне от 0 до 250 мВ.

    • 4.1. Выполнить действия в соответствии с п. 1 - п. 6 раздела 6.4.1.2 данной методики.

    • 4.2. Запустить программу юстировки.

    • 4.3. В появившемся окне «Юстировки» установив курсор ПКМ в поле «Введите значения напряжения от 0 до 250 мВ» необходимо поочередно ввести контрольные значения, приведенные в таблице Г. 1.

Таблица Г.1

Этапы юстировки

1

2

3

Задаваемое значение низкого напряжения, мВ

5

35

75

  • 4.4. После каждого этапа юстировки необходимо установить курсор ПКМ в поле «Введите измеренное значение с эталонного прибора» и записать значение, измеренное мультиметром на выходе низкого напряжения стенда нажать ПКМ в окне программы последовательно кнопки «Подтвердить» и «Сохранить».

  • 5. Проведение юстировки в режиме измерения длительности импульсов.

    • 5.1. Выполнить действия в соответствии с п. 1 - п. 6 раздела 6.4.2 данной методики.

    • 5.2. На генераторе сигналов произвольной формы 33220А выставить частоту 1 кГц, что соответствует длительности периода в 1 мс.

    • 5.3. ПКМ в окне программы «Юстировка» нажать кнопку «Замерить».

    • 5.4. Через некоторое время в поле «Измеренное значение длительности импульсов, мс» появится измеренное значение длительности импульсов.

    • 5.5. Установить курсор ПКМ в поле «Введите задаваемое значение на эталонном приборе» и записать значение, задаваемое с генератора сигналов произвольной формы 33220А переведенное в миллисекунды.

    • 5.6. После ввода значения ПКМ нажать на кнопку «Подтвердить» расположенную рядом с полем «Измеренное значение длительности импульсов, мс».

    • 5.7. После подтверждения введенного значения ПКМ нажать кнопку «Сохранить», затем кнопку «Завершить».

  • 6. По завершению процесса юстировки в окне программы, ПКМ нажать кнопку «Сохранить» и затем кнопку «Завершить», что приведет к закрытию окна программы «Юстировки».

20

1

ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке стендов допускаются лица, изучившие данную методику поверки, документацию на стенды, эксплуатационную документацию на средства поверки и аттестованные для работы с напряжениями до и выше 1000 В.

2

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При поверке должны быть соблюдены требования безопасности ГОСТ 12.3.019-80, ГОСТ 22261-94, “Правил технической эксплуатации электроустановок потребителей” и “Правил техники безопасности при эксплуатации электроустановок потребителей”, а также меры безопасности, изложенные в руководстве по эксплуатации стендов и другого применяемого оборудования.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и приборы.

3

Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
