Методика поверки «Манометры-термометры глубинные АЦМ-6 » (МП 207.1-063-2017)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

Заместитель директора по ^изводственной метрологии ФГУП «ВНИИМС»

.В. Иванникова

12 » июля 2017 г.

Манометры-термометры глубинные АЦМ-6 МЕТОДИКА ПОВЕРКИ

г. Москва

2017 г.

Область применения

Операции поверки

Средства поверки

Требования безопасности

Условия поверки

Подготовка к поверке

Проведение поверки

Оформление результатов поверки

Приложение 1...................................................................:

• 1.1 Настоящая методика поверки распространяется на Манометры-термометры глубинные АЦМ-6 (далее - приборы) и устанавливает методы и средства их первичной и периодической поверок.

• 1.2 Первичную поверку приборов выполняют до ввода в эксплуатацию и после ремонта.

• 1.3 Периодическую поверку приборов выполняют в процессе эксплуатации через установленный интервал между поверками.

1.4. Интервал между поверками - 2 года.

• 2.1 При проведении первичной и периодической поверок выполняют операции,

приведённые в таблице 1.

Таблица 1

3 СРЕДСТВА ПОВЕРКИ

• 3.1 При проведении поверки применяют основные и вспомогательные средства поверки, перечень которых приведён в таблице 2.

Таблица 2

• 3.2 Допускается применение других средств измерений с метрологическими характеристиками, удовлетворяющими следующему критерию: Аэ/А_п- 1/3, где: А_э -погрешность эталонных СИ, А _п ~ погрешность поверяемого прибора.

• 3.3 Применяемые при поверке средства измерений должны иметь действующие свидетельства о поверке.

• 4.1 Поверка приборов должна выполняться специалистами, аттестованными в качестве поверителей средств измерений и освоившими работу с прибором.

• 4.2 При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:

• - ГОСТ 12.2.003-91 ССБТ. Оборудование производственное. Общие требования безопасности;

• - «Правила технической эксплуатации электроустановок потребителей»;

• - «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001, РД 153-34.0-03.150-00;

• - требования разделов «Указания мер безопасности» эксплуатационной документации на применяемые средства поверки.

5 УСЛОВИЯ ПОВЕРКИ

5.1 При проведении поверки соблюдают нормальные условия:

• 6.1 На поверку представляют следующие документы:

• - «Манометры-термометры глубинные АЦМ-6. Паспорт (руководство по эксплуатации)»

• - «Термоманометры Автон. Формуляр» А8Х4.00.00 ФО;

• - «PrACM6.exe. Руководство пользователя»;

• - свидетельство о предыдущей поверке прибора (при выполнении периодической поверки);

• - эксплуатационную документацию на средства поверки;

• - настоящую методику поверки.

• 6.2 Перед выполнением операций поверки необходимо изучить настоящий документ, эксплуатационную документацию на поверяемые приборы.

• 6.3  Непосредственно перед проведением поверки необходимо подготовить средства поверки к работе в соответствии с их эксплуатационной документацией.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре устанавливают:

• - соответствие внешнего вида, комплектности прибора технической и эксплуатационной документации;

• - наличие и четкость маркировки;

• - отсутствие механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению.

Результат проверки положительный, если выполняются все вышеперечисленные требования. При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

При опробовании проверяют работоспособность прибора: устройство должно зарегистрировать значения давления и температуры, соответствующие действующим. Для этого выполняются следующие операции:

• 7.2.1 включают персональный компьютер (ПК) с установленным программным обеспечением «PrACM6.exe» (ПО);

7.2.4 Подсоедините кабель связи к разъему прибора и USB - порту ПК.

Включите компьютер и запустите программу GeoApp.exe. Выберите закладку «Приборы/АЦМ-6». В закладке «Запуск» в поле «Выбор прибора» нажмите кнопку «Поиск», при этом должна появиться надпись «АСМ-6».

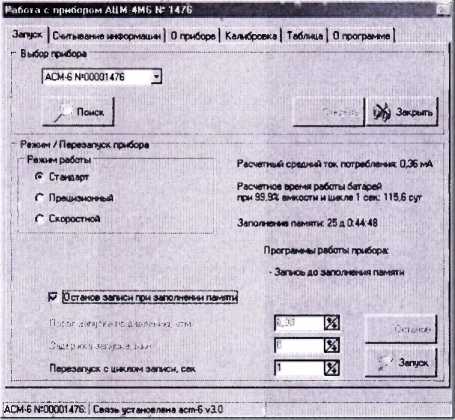

Рис.8-1. Установка связи с прибором АЦМ-6 и переключение в прецизионный режим.

Нажмите кнопку «Открыть», при этом установится связь с прибором и в нижней части окна появится сообщение «Связь установлена асм-6» (Рис.8-1).

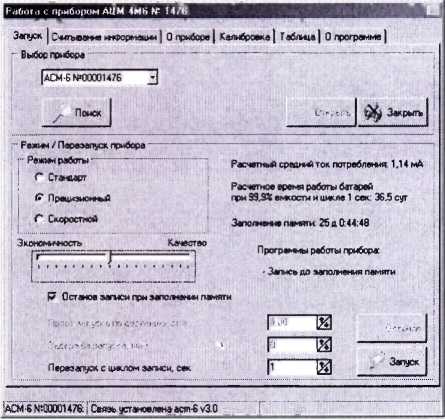

В поле «Режим/Перезапуск прибора» выберите необходимый режим работы АЦП: «Стандарт»- экономичный режим, подходит для большинства измерений. «Прецизионный» - с помощью ползунка Экономичность/Качество можно повысить чувствительность прибора (но за счет увеличения тока потребления). Левое крайнее положение ползунка (Экономичность) соответствует режиму «Стандарт», в этом режиме минимальный ток потребления, чувствительность по давлению составляет 0,01Атм (для приборов на бООАтм). В правом крайнем положении ползунка (Качество) чувствительность составляет 0,002Атм (для приборов на бООАтм), но увеличивается ток потребления и соответственно снижается время работы прибора по питанию.

«Скоростной» - цикл записи от 23 мсек до 992 мсек. Снижается время работы прибора - от 13 часов.

Установите в окне «Перезапуск с циклом записи» необходимый цикл измерения прибора в диапазоне от 1 до 99 секунд (или от 23 мсек до 992 мсек) . При выборе цикла измерения следует учитывать время, в течении которого прибор будет находиться в скважине. Время, за которое заполнится память прибора при заданном цикле записи, можно посмотреть в закладке «О приборе». Обратите внимание на информацию об остаточной емкости батареи питания и времени его работы.

Выберите необходимый режим работы прибора при заполнении памяти, установив или сняв «галочку» в строке «Останов записи при заполнении памяти».

При установленной «галочке» прибор прекратит измерения в случае заполнения всей памяти прибора. Этот режим позволит сохранить информацию, если прибор пробудет в скважине большее время чем предполагалось.

При отсутствии «галочки» прибор пишет непрерывно по кругу, т.е. в случае заполнения всей памяти запись будет продолжаться с начала памяти (при этом предыдущая информация в памяти будет затираться по мере ее повторного заполнения). Этот режим удобен тем, что не требуется перед каждым спуском перезапускать прибор (если используется один и тот же цикл записи). Основное ограничение в том, чтобы поднять прибор из скважины раньше, чем заполнится вся память.

При нажатии кнопки «Запуск» прибор начнет процесс измерения с установленными параметрами, при этом старая информация в памяти будет стерта.

Кнопка «Останов» останавливает процесс измерения и переводит прибор в спящий режим с пониженным энергопотреблением.

Запустите прибор с необходимым циклом записи. Откройте закладку «Считывание информации», установите «галочку» в поле «Просмотр данных АЦП». Проконтролируйте значения давления, температуры и напряжение источника питания, которые должны обновляться с установленным циклом записи. При необходимости можно скорректировать нулевое давление, нажав кнопку «Установить ноль». Это следует делать только при небольших отклонениях нулевого давления (до 1 Атм), при большом отклонении необходимо перекалибровать прибор.

На странице «О приборе», отображается информация, связанная с прибором: состояние записи прибора (она должна быть включена), время и дата запуска (должны быть меньше текущего времени и даты), цикл записи, сек, период перезаписи, суток (зависит от цикла записи и показывает время, необходимое для полного заполнения памяти прибора), режим кольцо/останов, номер прибора, диапазон давления (атм.), диапазон температуры (в град. С), версия прошивки, комплектность источников питания.

При необходимости можно проверить прибор, подав различные значения давления (например, прессом МП600) и меняя температуру путем нагрева корпуса прибора с последующим просмотром полученных графиков.

Отсоедините кабель от прибора. Завинтите верхний наконечник при помощи инструмента, который не деформирует части прибора и сам прибор. Проверьте затяжку резьбовых соединений

Проверка допускаемой приведенной погрешности каналов измерения давления и температуры проводится параллельно, при помощи:

• - грузопоршневых манометров МП-250 и МП-400 (в зависимости от диапазона измерений прибора) или эталонного преобразователя ПДЭ-20И;

• - жидкостного термостата переливного типа;

• - эталонного термометра сопротивления ЭТС-100.

Проверка выполняется следующим образом:

• 4.1 Проверяется номенклатура нормируемых метрологических характеристик, способы их выражения и достаточность для корректной оценки погрешностей всех каналов измерений прибора.

• 4.2 Проводится сличением представленных образцов на соответствие технической документации и визуальным контролем.

• 4.3  Проверка проводится путем измерения размеров и массы манометр-термометров при помощи соответствующих измерительных инструментов.

• 4.4  Проверку постоянной времени измерения температуры манометр-термометрами проводят с помощью термостата и персонального компьютера со специализированным программным обеспечением следующим образом:

• - выдержать манометр-термометр при комнатной температуре не менее 30 минут;

• - запрограммировать манометр-термометр на выполнение непрерывных измерений температуры;

• - выполнить измерение температуры при комнатной температуре;

• - установить в термостате температуру 70 °C;

• - погрузить манометр-термометр в термостат и по непрерывным замерам данных температуры снять кривую нагрева;

• - измерения проводить до момента времени достижения стабилизации температуры, когда показания не изменяются более чем на 0,5 °C;

• - рассчитать значение измеренной температуры, соответствующее 63,2 % разницы измеренных температур комнатной и в термостате;

• - определить момент времени, соответствующий этому вычисленному значению температуры.

Манометр-термометр считается прошедшим испытания, если время не превышает 3 мин.

• 4.5 Проверка метрологических характеристик манометров-термометров

• 4.5.1 Проверка диапазона и допускаемой абсолютной погрешности канала измерений давления

Проверку диапазона и допускаемой приведенной погрешности канала измерений давления проводят при помощи грузопоршневых манометров МП-600 и МП-1200 (в зависимости от диапазона измерений прибора) или при помощи ПДЭ-20И следующим образом:

а) при помощи специальных трубок подключают поверяемый прибор к грузопоршневому манометру (или калибратору);

б) погружают прибор в жидкостной термостат переливного типа на глубину, обеспечивающую минимальное (в температурном эквиваленте) равномерное распределение температуры по глубине и закрепляют его в таком положении;

в) устанавливают в термостате первую контрольную температурную точку: минус 10⁺² °C (при этом, температуру в термостате контролируют при помощи помещенного в рабочий объем термостата на нормируемую глубину, эталонного термометра типа ЭТС-100) и выдерживают в заданной температуре не менее 30 минут;

г) подают на прибор от грузопоршневого манометра МП-600 (или калибратора ПДЭ-20И) давление Р_задл, МПа (кгс/см²) в контрольных точках в соответствии с таблицей 3 или 4 в зависимости от диапазона измерений прибора. При этом, на грузопоршневом манометре МП-400 или МП-600 (или калибраторе ПДЭ-20И) задают и фиксируют сначала давление при подходе со стороны меньших значений, при достижении максимального значения диапазона измерений выдерживают прибор в течение пяти минут и повторно фиксируют показания прибора, а затем устанавливают давление со стороны больших значений;

д) показания прибора фиксируются автоматически в режиме регистрации;

е) Предварительно вытерев насухо прибор, отверачивают верхний наконечник прибора. Подсоединяют кабель связи к разъему прибора и к USB-порту компьютера. Включают компьютер и запускают программу PrACM6.exe. На закладке «Запуск» программно подключают прибор к соответствующему USB-порту («Поиск» и «Открыть»), в нижней части окна появится сообщение «Связь установлена аст-6».

Для считывания данных на закладке «Считывание информации» щелкнуть по кнопке «Считать», после этого заполнить поля «Начало считывания» и «Конец считывания», указав в них дату и время, в течение которого проводились измерения прибором. Поле «Точка записи прибора» используется для привязки по глубине при работе в комплексе с другими автономными приборами. В поле «Имя файла» указать название и путь размещения файла, в который запишется результат считывания. Нажмите кнопку «ОК».

После считывания данных из прибора, должна автоматически открыться программа просмотра данных - Geotekhapp.exe.

Просмотеть считанную информацию на графике, заполнить шапку, при необходимости можно вывести информацию на принтер, преобразовать в другие форматы (LAS, EXCEL, TXT). При необходимости перевести прибор в спящий режим, нажав кнопку «Останов».

Выйти из программы, отсоедините кабель связи от USB порта компьютера. Заверните верхний наконечник прибора.

ж) результаты измерений заносят в таблицу 3, 4, 5 или 6 в зависимости от диапазона измерений давления прибора;

Таблица 3

Таблица 4

Таблица 5

Таблица 6

з) рассчитывают значение приведенной погрешности измерений давления для каждой контрольной точки у_р, МПа (кгс/см²) по формуле:

Р -Р

_ изм действ

^Ур_ р _р

где Ризм - измеренное значение давления, МПа (кгс/см²);

/’действ - действительное значение давления, МПа (кгс/см²); ,

Ртах - верхний предел измерений, МПа (кгс/см²);

P_min- нижний предел измерений, МПа (кгс/см²).

и) далее проводят операции по п.п. г)...з) при следующих контрольных температурных точках: плюс 20±2 °C, плюс 50±2 °C, плюс 80±2 °C и плюс 125.2 °C - в зависимости от верхнего предела диапазона измерений по каналу измерений температуры поверяемого прибора.

Результат проверки считается положительный, если значения полученной погрешности в каждой контрольной точке при 5-ти значениях температуры не превышают нормированного значения предельно допускаемой погрешности ±0,15 %.

• 4.5.2 Проверка диапазона и допускаемой абсолютной погрешности канала измерений температуры

Проверку диапазона и допускаемой абсолютной погрешности канала измерений температуры проводят параллельно с проверкой по п. 7.3.1 в жидкостных термостатах переливного типа. Проверку проводят следующим образом:

а) при установившемся значении температуры фиксируют показание эталонного термометра сопротивления ЭТС-100 Т_уст, °C

б) показания прибора фиксируются автоматически в режиме регистрации;

в) PrACM6.exe. На закладке «Запуск» программно подключают прибор к соответствующему USB-порту («Поиск» и «Открыть»), в нижней части окна появится сообщение «Связь установлена аст-6».

Для считывания данных на закладке «Считывание информации» щелкнуть по кнопке «Считать», после этого заполнить поля «Начало считывания» и «Конец считывания», указав в них дату и время, в течение которого проводились измерения прибором. Поле «Точка записи прибора» используется для привязки по глубине при работе в комплексе с другими автономными приборами. В поле «Имя файла» указать название и путь размещения файла, в который запишется результат считывания. Нажмите кнопку «ОК».

После считывания данных из прибора, должна автоматически открыться программа просмотра данных - Geotekhapp.exe.

Просмотеть считанную информацию на графике, заполнить шапку, при необходимости можно вывести информацию на принтер, преобразовать в другие форматы (LAS, EXCEL, TXT). При необходимости перевести прибор в спящий режим, нажав кнопку «Останов».

г) рассчитывают значение абсолютной погрешности измерений температуры Ду, °C, по формуле:

(2)

д) результаты измерений и вычислений заносят в таблицу 7, 8, 9 в зависимости от

диапазона измерений температуры прибора.

Таблица 7

Таблица 7

Таблица 7

Результат проверки считается положительным, если значения приведенной погрешности измерений канала давления в каждой контрольной точке не превышают нормированного значения предельно допускаемой погрешности ±0,25 %.

Поверка Манометров-термометров глубинных АЦМ-бпроводится в форме подтверждения соответствия тому ПО, которое было документировано (внесено в базу данных) при испытаниях в целях утверждения типа. Процедура соответствия сводится к сравнению идентификационных данных ПО прибора с данными, которые были внесены в описание типа.

Номер версии и значение цифрового идентификатора поверяемого прибора можно увидеть на странице «Загрузка» программы «PrACM6.exe ».

Прибор считается поверенным, если его идентификационные данные совпадают с данными указанными в таблице 7.

Таблица 7

• 8.1 Термоманометры Автон, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляются свидетельства о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. и (или) ставится знак поверки в паспорт и делается соответствующая запись в разделе «Свидетельство о поверке».

• 8.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.
