Методика поверки «Система измерительно-управляющая котла-утилизатора № 10 установки сухого тушения кокса № 4 Коксохимического производства АО «ЕВРАЗ ЗСМК»» (МП РИЦ 195-16)

УТВЕРЖДАЮ

Заместитель директора

Система измерительно-управляющая котла-утилизатора № 10 установки сухого тушения кокса № 4 Коксохимического производства АО «ЕВРАЗ ЗСМК»

МЕТОДИКА ПОВЕРКИ

МП РИЦ195-16

2016г.

Содержание

1 Общие положения

2. Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Лист регистрации изменений

1 Общие положения

• 1.1 Настоящая методика поверки распространяется на Систему измерительно-управляющую котла-утилизатора № 10 установки сухого тушения кокса № 4 Коксохимического производства АО «ЕВРАЗ ЗСМК» (далее - ИУС), заводской №РИЦ195, изготовленную ООО «ЕвразТехника» и устанавливает методы и средства ее первичной и периодической поверок.

• 1.2  Поверке подлежит ИУС в соответствии с перечнем измерительных каналов (ИК), приведенным в приложении А.

L3 Первичную поверку ИУС выполняют перед вводом в эксплуатацию, а также после ремонта.

• 1.4  Периодическую поверку ИУС выполняют в процессе эксплуатации через установленный интервал между поверками.

• 1.5  Периодичность поверки (интервал между поверками) ИУС - 1 год.

• 1.6  Измерительные компоненты ИУС поверяют с интервалом между поверками, установленным при утверждении их типа. Если очередной срок поверки измерительного компонента наступает до очередного срока поверки ИУС, поверяется только этот компонент и поверка ИУС не проводится.

• 1.7  При замене измерительных компонентов на однотипные или на компоненты с аналогичными техническими и метрологическими характеристиками подвергают поверке только те ИК, в которых проведена замена измерительных компонентов. В этом случае собственником ИУС должен быть оформлен акт об изменениях, внесенных в ИУС, являющийся неотъемлемой частью описания типа ИУС для Госреестра РФ.

• 1.8  Допускается применение измерительных преобразователей аналогичных типов, внесенных в Госреестр РФ с аналогичными техническими и метрологическими характеристиками.

• 1.9  При модернизации ИУС путем введения новых измерительных каналов должны быть проведены их испытания в целях утверждения типа.

• 1.10 В случае обновления программного обеспечения ИУС, расширении/модификации его функций проводится анализ изменений, внесённых в программное обеспечение. Если внесённые изменения могут повлиять на метрологически значимую часть программного обеспечения, то проводят испытания ИУС в целях утверждения типа.

В тексте приняты следующие сокращения:

АРМ машиниста котлов - автоматизированное рабочее место машиниста котлов;

МП - методика поверки;

MX - метрологические характеристики;

ПО - программное обеспечение;

СИ - средство измерений;

ФВ - физическая величина.

• 2.1 При проведении поверки выполняют операции, приведенные в таблице 1.

Таблица 1

• 3.1  При проведении поверки применяют основные и вспомогательные средства поверки:

• - средства измерений и эталоны в соответствии с документами на методики поверки первичных измерительных преобразователей и ПЛК;

• - мегаомметр ЭСО2Ю/3-Г (Госреестр № 21320-01);

• - измеритель параметров заземляющих устройств MRU-200 (Госреестр № 41925-09);

• - радиочасы МИР РЧ-02 (Госреестр № 46656-11).

• 3.2  При проведении поверки допускается замена указанных средств измерений аналогичными, обеспечивающими определение (контроль) метрологических характеристик ИК ИУС с требуемой точностью измерений.

• 3.3 Средства поверки должны иметь действующие свидетельства о оттиски поверительных клейм.

  поверке или

• 4.1  Поверка ИУС выполняется специалистами, аттестованными в качестве поверителей средств измерений, ознакомившиеся с технической и эксплуатационной документацией и настоящей методикой поверки, имеющие удостоверение на право работы с напряжением до 1000 В (квалификационная группа по электробезопасности не ниже третьей).

• 4.2  При проведении поверки соблюдают требования охраны труда предприятия, на котором проводят поверку ИУС. Выполняют требования действующих нормативных актов, инструкций по охране труда и окружающей среды.

При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:

• - ГОСТ Р МЭК 60950-2002 «Безопасность оборудования информационных технологий»;

• - «Правила устройств электроустановок», раздел I, III, IV;

• - «Правила технической эксплуатации электроустановок потребителей» (утверждены Минэнерго России от 13.01.03 № 6);

• - «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001, РД 153-34.0-03.150-00;

• - СНиП 3.05.07-85 «Системы автоматизации»;

• - эксплуатационная документация на СИ, испытательное оборудование и компоненты ИУС;

• - СанПиН 2.2.2.542-96 «Гигиенические требования к видеодисплейным терминалам, персональным электронно-вычислительным машинам и организации работы»;

ПБ 11-493-02 Общие правила безопасности для металлургических и коксохимических предприятий и производств (утверждены постановлением Госгортехнадзора России от 21.06.02 № 35);

• - Инструкция по работе с компьютерной техникой (АСНи 01-99);

• - СНиП 23-05-95 «Естественное и искусственное освещение».

а) Измерительные и связующие компоненты ИУС:

• 1) температура окружающего воздуха, °C:

  от минус 45 до плюс 85; от минус 4 до плюс 85;

  от 40 до 90;

  от 84,0 до 106,7

  от минус 10 до плюс 40;

• - преобразователи давления измерительные

• - датчики температуры

• 2) относительная влажность при плюс 25 °C, %

• 3) атмосферное давление, кПа

б) Комплексные и вычислительные компоненты ИУС:

• 1) температура окружающего воздуха, °C

• 2) относительная влажность при плюс 25 °C, %

  от 40 до 80;

  от 84,0 до 106,7;

  от 198 до 242;

  от 49,6 до 50,4.

• 3) атмосферное давление, кПа

• 4) напряжения питания переменного тока, В

• 5) частота питающей сети, Гц

• 7.1  На поверку ИУС предоставляют следующие документы:

• - система измерительно-управляющая котла-утилизатора № 10 установки сухого тушения кокса № 4 Коксохимического производства АО «ЕВРАЗ ЗСМК». Паспорт;

• - свидетельства о поверке измерительных и комплексных компонентов, входящих в состав ИК ИУС;

• - свидетельство о предыдущей поверке ИУС (при выполнении периодической поверки);

• - эксплуатационную документацию на ИУС и ее компоненты;

• - эксплуатационную документацию на средства измерений, применяемые при поверке.

• 7.2  Перед выполнением операций поверки необходимо изучить настоящий документ, эксплуатационную документацию на поверяемую ИУС и её компоненты.

• 7.3  Непосредственно перед проведением поверки необходимо подготовить средства поверки к работе в соответствии с их эксплуатационной документацией.

• 8 Проведение поверки

• 8.1.1 Проверяют наличие следующих документов:

• - система измерительно-управляющая котла-утилизатора № 10 установки сухого тушения кокса № 4 Коксохимического производства АО «ЕВРАЗ ЗСМК». Паспорт;

• - свидетельство о предыдущей поверке ИУС (при проведении периодической поверки);

• - документы, удостоверяющие поверку средств измерений, входящих в состав ИУС;

• - эксплуатационная документация на ИУС и ее компоненты;

• -  эксплуатационная документация на средства измерений, применяемые при поверке ИУС.

• 8.1.2 Проверяют перечень измерительных каналов, представленных на поверку, в соответствии с перечнем, приведенным в паспорте на ИУС и в приложении А настоящей МП. Эксплуатационная документация на средства измерений, применяемые при поверке ИУС, должна содержать информацию о порядке работы, их технических и метрологических характеристиках.

Результат проверки положительный, если вся вышеперечисленная документация в наличии, перечень измерительных каналов соответствует перечню, приведенному в паспорте на ИУС и в приложении А настоящей МП, все средства поверки имеют документально подтвержденную пригодность для использования в операциях поверки, все компоненты ИУС имеют действующие свидетельства о поверке.

• 8.2.1 При внешнем осмотре проверяют соответствие ИУС нижеследующим требованиям:

• - соответствие комплектности ИУС перечню, приведенному в паспорте и в таблице А.1 приложения А настоящей МП;

• - отсутствие механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

• - отсутствие обрывов и нарушения изоляции кабелей и жгутов, влияющих на функционирование ИУС;

• - наличие и прочность крепления разъёмов и органов управления;

• - отсутствие следов коррозии, отсоединившихся или слабо закрепленных элементов схемы.

• 8.2.2 Внешним осмотром проверяют наличие и месторасположение АРМ машиниста котлов.

Результат проверки положительный, если выполняются все вышеперечисленные требования. При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

• 8.3.1 Проверку сопротивления цепи защитного заземления проводят только у тех компонентов ИУС, которые в соответствии с эксплуатационной документацией, должны быть подключены к защитному заземлению.

• 8.3.2 Значение сопротивления между заземляющим болтом (винтом, шпилькой) и каждой доступной прикосновению металлической нетоковедущей частью компонентов, которая может оказаться под напряжением, не должно превышать 0,1 Ом.

• 8.3.3 Сопротивление цепи защитного заземления определяют измерителем параметров заземляющих устройств или устанавливают по протоколам испытаний компонентов ИУС.

Результат проверки положительный, если значение сопротивления защитного заземления, измеренное или зафиксированное в протоколах, не превышает 0,1 Ом.

• 8.4.1 Непосредственно перед выполнением экспериментальных исследований необходимо подготовить ИУС и СИ к работе в соответствии с их эксплуатационной документацией.

• 8.4.1.1 Перед опробованием ИУС в целом необходимо выполнить проверку функционирования её компонентов.

• 8.4.1.2 При проверке функционирования измерительных и комплексных компонентов ИУС проверяют работоспособность индикаторов, отсутствие кодов ошибок или предупреждений об ошибках, авариях.

• 8.4.1.3 При опробовании линий связи проверяют:

• - поступление информации по линиям связи;

• - наличие сигнализации об обрыве линий.

• 8.4.1.4 При опробовании ИУС проводят первичное тестирование ИУС средствами программного обеспечения АРМ машиниста котлов (опрос измерительных преобразователей, ПЛК; установление связи с компонентами и оборудованием ИУС и т.д.).

• 8.4.1.5 Мониторы АРМ должны быть включены. Исправность АРМ оценивают, выполнив переключение между экранными формами ИУС. Проверяют отображение на мониторах АРМ машиниста котлов экранной формы "Основной экран" и возможность вызова через нее остальных экранов.

• 8.4.1.6 При проверке функционирования ИУС с АРМ машиниста котлов проверяют выполнение следующих функций:

• - отображение текущих значений технологических параметров;

• - отображение текущих значений даты и времени.

• 8.4.2 Проверка функционирования ИУС.

• 8.4.2.1 На АРМ машиниста котлов проверяют наличие экранных форм согласно

РИЦ250.00-ИЭ.01      ОАО «ЕВРАЗ ЗСМК».      Коксохимическое      производство.

Специализированный энергоремонтный цех. Коксовый цех. Модернизация АСУТП котлов-утилизаторов и разгрузочных устройств блоков № 10-14 установки сухого тушения кокса № 4. Инструкция по эксплуатации для технологического персонала.

• 8.4.2.2 На экранных формах проверяют отображение текущих значений технологических параметров и информации о ходе технологического процесса, текущих значений даты и времени. Система обеспечения единого времени (СОЕВ) выполняет законченную функцию измерений и синхронизации времени. СОЕВ ИУС включает в состав: контроллер программируемый SIMATIC S7-300 и АРМ синхронизирующий время с корпоративным сервером времени АО «ЕВРАЗ ЗСМК». Сервер времени осуществляет прием точного времени через интернет с использованием протокола NTP от тайм-серверов 2 уровня (Straturm 2). АРМ один раз в 15 минут считывают точное время и осуществляют синхронизацию времени, программируемый контроллер осуществляют синхронизацию времени один раз в 10 минут.

Результат проверки положительный, если по всем ПК (перечень ПК приведен в приложении А) на технологических экранах отображаются текущие значения даты и времени, значения технологических параметров в установленных единицах измерений и результаты измерений находятся в заданных диапазонах.

• 8.5.1 Проверку идентификационных данных ПО ИУС проводят в процессе штатного функционирования. Прикладное ПО ИУС включает в свой состав программное обеспечение, функционирующее на АРМ машиниста котлов и в контроллере.

• 8.5.2 Идентификационные данные метрологически значимой части ПО ИУС -контрольные суммы файлов конфигурации проектов PLC и станций визуализации.

• 8.5.3 Определение значений контрольных сумм для файлов метрологически значимой части ПО проводится с помощью программатора с предустановленной утилитой HashCalc (допускается использование другой сторонней утилиты, реализующей расчет контрольной суммы по алгоритму MD5).

Определение значений контрольных сумм проводится следующим образом:

• - запустить Hashcalc.exe;

• - в выпадающем списке «Data Format» необходимо выбрать «File»;

• - в текстовом поле «Data» указать путь до файла конфигурации проекта PLC;

• - флажок «MD5» установить в положение включен;

• - нажать кнопку «Calculate» и сравнить полученные данные с указанными в таблице 2 в соответствии с рисунком 1.

  Н HashCalc	X
  Data Format:	Data:
  | File	| D:\ASU\PLC\Ktl 10\Kamera 10_Ne w\ombstx\offline\0000000d\B AUST El N.DBT ... I
  	Key Format:     Key:
  Г HMAC	| T ext string
  F/ MD5	I b8995d29c108f4376a1753728ee10d29
  Г MD4	tT“
  Г SHA1
  Г SHA256	1-------------------------------------------------
  Г SHA384	1 т'ЖчййИШ
  Г SHA512	1----------------------------------------------------------------------------------------
  Г RJ.PEMD160	1\ . v F
  Г PANAMA	г
  Г TIGER	1----------------------------------------------------------------------------------------------------------------------------------------------------
  Г MD2	Г
  Г ADLER32	1-----------------------------------------------------------------------------------------
  Г CRC32	1--------------------------Л : -
  eDonkey/ eMule
  	Г"
  SlavaSoft		[ Calculate 1     Close	Help
  			------------'x

Рисунок 1 - Расчет контрольной суммы MD5 файла конфигурации проекта PLC

Таблица 2

• - в текстовом поле «Data» указать путь до файла конфигурации проекта WinCC станции визуализации;

• - нажать кнопку «Calculate» в соответствии с рисунком 2 и сравнить полученные данные с указанными в таблице 2.

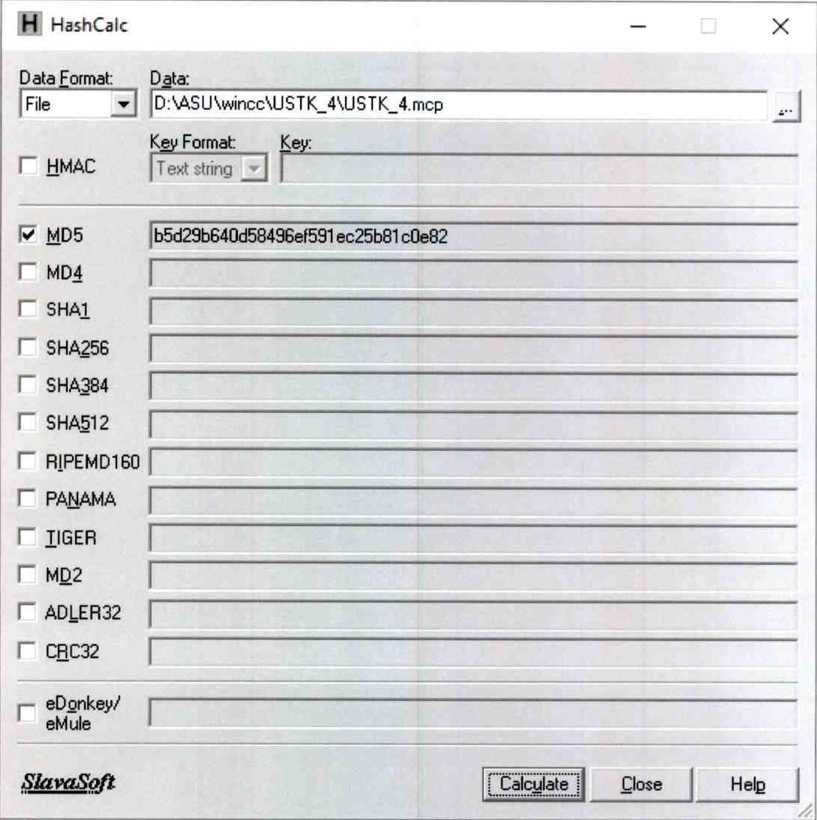

Рисунок 2 - расчет контрольной суммы MD5 файла конфигурации станции визуализации

• 8.5.4 Результат проверки положительный, если контрольные суммы файлов конфигурации проектов совпадают с приведенными в описании типа на ИУС.

• 8.6.1 Проверку защиты метрологически значимой части ПО ИУС и данных от несанкционированного доступа проводят на физическом и программном уровнях.

• 8.6.2 На физическом уровне проверяют наличие замков на дверях шкафов и помещений, в которых установлены измерительные преобразователи, а так же срабатывание сигнализации при несанкционированном открывании дверей.

Результат проверки положительный, если на дверях шкафов и помещений, в которых установлены измерительные преобразователи имеются замки и срабатывает сигнализация при несанкционированном открывании дверей.

• 8.6.3 На программном уровне проверку защиты метрологически значимой части ПО и данных от несанкционированного доступа проводят следующим образом:

• - проверяют наличие средств защиты (обнаружение и фиксацию событий в журнале сообщений);

• - проверяют корректность реализации управления доступом пользователя к ПО и данным при вводе неправильных идентификационных данных пользователя (при вводе неверного пароля должно появиться окно с сообщением);

проверяют соответствие полномочий пользователей, имеющих различные права доступа;

• - проверяют возможность получения доступа без авторизации пользователя.

Результат проверки положительный, если осуществляется авторизованный доступ к выполнению функций ПО АРМ машиниста котлов.

Мониторы АРМ машиниста котлов переводятся в режим индикации времени. К АРМ подключают радиочасы МИР РЧ-02. В соответствии с руководством пользователя на радиочасы определяют отличие показаний.

ИУС считается прошедшей проверку, если:

• - отличие показаний АРМ и контроллера от значения астрономического времени не превышает ±10 с. (привязка к Государственной шкале единого времени);

• - расхождение текущего времени панелей оператора с показаниями контроллера не превышает ±5 с.

• 8.8.1 Метрологические характеристики (MX) ПК ИУС определяют расчетноэкспериментальным способом (согласно МИ 2439). Проверку метрологических характеристик компонентов ИУС (измерительных преобразователей, модулей аналогового ввода контроллера) выполняют в соответствии с утвержденной методикой поверки на каждый тип средств измерений. MX измерительных каналов рассчитывают по MX компонентов ИУС в соответствии с методикой, приведенной в разделе 8.8.4 настоящей МП. Допускается не проводить расчет погрешности ИК ИУС при условии, что подтверждены MX компонентов ИК ИУС. Результаты проверки MX ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей МП.

• 8.8.2 Проверка метрологических характеристик компонентов ИК ИУС

• 8.8.2.1 Метрологические характеристики измерительных и комплексных компонентов ИУС принимают равными значениям, приведенным в эксплуатационной документации (паспорт, формуляр и др.) СИ при наличии на них действующих свидетельств о поверке.

• 8.8.2.2 Значения основной погрешности компонента ИК ИУС заносят в таблицу по форме таблицы А. 1 приложения А настоящей МП.

• 8.8.3 Исходные допущения для определения погрешности измерительных каналов ИУС:

• - погрешности компонентов ИУС относятся к инструментальным погрешностям;

• - факторы, определяющие погрешность - независимы;

• - погрешности компонентов ИУС - не коррелированны между собой;

• - законы распределения погрешностей компонентов ИУС - равномерные.

• 8.8.4 Методика расчета метрологических характеристик ИК ИУС

Для ИК, в которых ИП являются преобразователи температуры погрешность нормируется в абсолютной форме. Для ИК, в которых ИП являются преобразователи перепада давления, давления и разряжения погрешность нормируют в приведенной форме.

Определение основной погрешности измерительного канала ИУС

• 1) Границы основной абсолютной погрешности ИК температуры Д_ЯА „„„°C, определяют исходя из состава ИК ИУС по формуле (1)

Апип+Авп+Ак+Алс,                                  (1)

где Апип - абсолютная погрешность первичных измерительных преобразователей, °C; Двп - абсолютная погрешность вторичного преобразователя, °C (при наличии); Ак - абсолютная погрешность контроллера, °C;

Алс ~ абсолютная погрешность линий связи, °C.

Примечание - погрешность л_лс определяется потерями в линиях связи. Между измерительными и комплексными компонентами линии связи (далее - ЛС) построены из кабелей контрольных и/или кабелей управления. Параметры линий связи удовлетворяют требованиям ГОСТ 18404.0 и ГОСТ 26411. Длина линий связи небольшая, входное сопротивление контроллера велико, поэтому потери в ЛС пренебрежимо малы. Между комплексными и вычислительными компонентами построен цифровой канал связи. Применены сетевые технологии Ethernet. Передача данных по каналам связи Ethernet имеет класс достоверности II и относится к S1 классу организации передачи (в соответствии с ГОСТ Р МЭК 870-5-1). Погрешность линий связи во всех ИК принимаем равной нулю.

Для расчета погрешности ИК по формуле (1) погрешность компонента ИК ИУС переводят в абсолютную форму Д, ед. ФВ, для случая ее представления в приведенной форме по формуле (2)

100

• 2) Границы основной приведенной погрешности ИК уровня, давления, разряжения Уик осн ’ °А определяют следующим образом:

а) переводят погрешность компонентов ИК в относительную форму 8 , %, для случая ее представления в абсолютной или приведенной формах по формуле (3);

J₌^.ioo_=/.^p^,                    (3)

ном            ^л ном

где Д - пределы допускаемой абсолютной погрешности компонента ИК ИС;

у - пределы допускаемой приведенной погрешности, нормированной для разности пределов измерений компонента ИК ИУС;

Хв,Хн - верхний и нижний пределы измерений компонента ИК ИУС (в тех же единицах, что и Х_ном);

Примечание - Если приведенная погрешность у нормирована для верхнего предела измерений, то Хц = 0.

Х„_т, ~ номинальное значение измеряемого параметра ФВ, для которого рассчитывается погрешность измерений.

б) границы основной относительной погрешности ИК 8_{ИК осн}, % определяют (в соответствии с РМГ 62), исходя из состава ИК ИУС по формуле (4);

где К =1,2;

8_ПИП ~ относительная погрешность первичного преобразователя, %;

8_т - относительная погрешность вторичного преобразователя, % (при наличии);

8_ПЛК - относительная погрешность ПЛК, %;

8_алг - относительная погрешность алгоритма, % (при наличии); 8_ЛС ~ относительная погрешность линии связи, % (§_л = о).

Примечание - погрешность 5_ЛС, определяется потерями в линиях связи. Между измерительными и комплексными компонентами линии связи (ЛС) построены из кабелей контрольных и/или кабелей управления. Параметры линий связи удовлетворяют требованиям ГОСТ 18404.0 и ГОСТ 26411. Длина линий связи небольшая, входное сопротивление контроллера велико, поэтому потери в ЛС пренебрежимо малы. Между комплексными и вычислительными компонентами построен цифровой канал связи. Применены сетевые технологии Ethernet, Profibus DP. Передача данных по каналам связи Ethernet, Profibus DP имеет класс достоверности II и относится к S1 классу организации передачи (в соответствии с ГОСТ Р МЭК 870-5-1). Погрешность линий связи во всех ИК принимаем равной нулю.

в) В соответствии с ГОСТ 8.508 относительную погрешность вычисляют в точках Х_Н„_И/ , соответствующих 5, 25, 50, 75 и 95 % от диапазона измерений и выбирают максимальное значение (i=l,... ,5).

г) для модулей аналогового ввода ПЛК, погрешность которых нормирована в приведенной форме, необходимо определить значение тока, соответствующего номинальному

Y

значению       . Расчет значения тока I_HOMi, мА, соответствующего номинальному

X значению "^ол" ФВ, проводят по формуле (5)

^сигиачи ноли

9

(5)

Осигнала - разница между верхним и нижним пределами диапазона входного

• - номинальное значение ФВ, в единицах измерений ФВ;

• - разница между верхним и нижним пределами диапазона измерений ФВ,

в единицах измерений ФВ.

Числовые значения ФВ приведены в таблице А. 1 приложения А настоящей МП.

Примечание - если диапазон сигнала равен (4-20) мА, то к вычисленному по формуле (3) значению I_HOMi необходимо прибавить 4 мА.

д) переводят значения погрешности ИК, соответствующие пяти точкам диапазона, из относительной формы в приведенную по формуле (6)

,,

'' Y —Y ^лн ,                                                      (6)

Из пяти полученных выбирают максимальное значение и приписывают погрешности ИК.

• 3) Границы основной приведенной погрешности ИК расхода у_{ИК жн}, %, определяемого по методу переменного перепада давления, определяют следующим образом:

а) относительную погрешность ИК вычисляют в пяти точках диапазона измерений расхода по формуле (7)

где К = 1,2;

8_ПО - относительная погрешность вычислений с помощью программного комплекса «Расходомер ИСО» версии 1.31, аттестованного ФГУП «ВНИИР» (г. Казань), %. Программный комплекс рассчитывает предельную относительную погрешность измерений расхода, приведенного к стандартным условиям, с учетом погрешности преобразователя давления, характеристик диафрагмы, погрешности контроллера;

8_ЛС - относительная погрешность линии связи, % (# , = о).

Примечание - погрешность 6_ЛС, определяется потерями в линиях связи. Между измерительными и комплексными компонентами линии связи (ЛС) построены из кабелей контрольных и/или кабелей управления. Параметры линий связи удовлетворяют требованиям ГОСТ 18404.0 и ГОСТ 26411. Длина линий связи небольшая, входное сопротивление контроллера велико, поэтому потери в ЛС пренебрежимо малы. Между комплексными и вычислительными компонентами построен цифровой канал связи. Применены сетевые технологии Ethernet, Profibus DP. Передача данных по каналам связи Ethernet, Profibus DP имеет класс достоверности II и относится к S1 классу организации передачи (в соответствии с ГОСТ Р МЭК 870-5-1). Погрешность линий связи во всех ИК принимаем равной нулю.

б) переводят значения погрешности ИК, соответствующие пяти точкам диапазона, из относительной формы в приведенную по формуле (6). Из пяти полученных выбирают максимальное значение и приписывают погрешности ИК.

Рассчитанное (фактическое) значение погрешности ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей МП. Значения погрешностей не должны превышать границ допускаемых погрешностей, приведенных в таблице А. 1 приложения А настоящей МП.

• 9.1  Результаты поверки оформляют протоколом по форме, приведенной в приложении настоящей МП.

• 9.2  При положительных результатах поверки ИУС (первичной и периодической) оформляют свидетельство о поверке по форме приложения 1 приказа Минпромторга России от 02.07.2015 № 1815. Знак поверки наносится на свидетельство о поверке ИУС в виде оттиска поверительного клейма. Состав и метрологические характеристики измерительных каналов ИУС приводят в Приложении к Свидетельству о поверке.

Примечание - Каждая страница Приложения к Свидетельству о поверке должна быть заверена подписью поверителя и оттиском поверительного клейма.

• 9.3  При положительных результатах первичной поверки (после ремонта или замены компонентов ИУС на однотипные поверенные), проведённой в объёме проверки в части вносимых изменений, оформляют новое свидетельство о поверке ИУС и в новом приложении прописывают новый состав и метрологические характеристики измерительных каналов ИУС, согласно ГОСТ ИСО/МЭК 17025, без изменения даты очередной поверки. Новое свидетельство о поверке должно содержать ссылку на оригинал, который оно заменяет.

• 9.4  Отрицательные результаты поверки оформляются в соответствии с приложением 2 приказа Минпромторга России от 02.07.2015 № 1815. Измерительные каналы ИУС, прошедшие поверку с отрицательным результатом, не допускаются к использованию.

Начальник отдела электрических радио-технических средств измерений ФБУ«КЦСМ»НФ

Разработал

Инженер по метрологии отдела электрических радио-технических средств измерений ФБУ «КЦСМ» НФ

(обязательное) Метрологические характеристики измерительных каналов ИУС

Таблица А.1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Приложение Б

(обязательное)

Образец оформления протокола поверки

ПРОТОКОЛ ПОВЕРКИ

№____от «____»______20___г.

Средство измерений (СИ)____________________________________________________

наименование, тип

заводской номер (номера)______________________________________________________

принадлежащее__________________________________________________________

наименование юридического (физического) лица

поверено в соответствии с________________________________________________________

наименование и номер документа на методику поверки

с применением эталонов:_______________________________________________________

наименование, заводской номер, разряд, класс или погрешность

при следующих значениях влияющих факторов:

• - температура окружающего воздуха



• - атмосферное давление

• - относительная влажность

• - напряжение питания

• - частота

Результаты операций поверки:

• 1 Рассмотрение документации___________________________________________________

• 2 Внешний осмотр_________________________________________________________

• 3 Проверка сопротивления защитного заземления__________________________________

• 4 Проверка условий эксплуатации компонентов ИУС______________________________

• 5 Опробование______________________________________________________________

• 6 Проверка идентификационных данных ПО___________________________________

• 7 Проверка защиты ПО от несанкционированного доступа_________________________

• 8 Определение погрешности синхронизации и измерений времени__________________

• 9 Проверка метрологических характеристик измерительных каналов ИУС

Результаты проверки метрологических характеристик измерительных каналов ИУС представлены в таблице по форме таблицы А. 1 приложения А настоящей МП.

Заключение СИ (не) соответствует метрологическим требованиям___________________

Поверитель

(справочное)

Перечень ссылочных нормативных документов

ГОСТ 8.508-84 ГСП. Метрологические характеристики средств измерений и точностные характеристики средств автоматизации ГСП. Общие методы оценки и контроля

ГОСТ 18404.0-78 Кабели управления. Общие технические условия

ГОСТ 26411-85 Кабели контрольные. Общие технические условия

ГОСТ Р МЭК 870-5-1-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 1. Форматы передаваемых кадров

РМГ 62-2003 ГСП. Обеспечение эффективности измерений при управлении технологическими процессами. Оценивание погрешности измерений при ограниченной исходной информации

ПР 50.2.006-94 ГСП. Порядок проведения поверки средств измерений

МИ 2439-97 ГСИ. Метрологические характеристики измерительных систем. Номенклатура. Принципы регламентации, определения и контроля

ГОСТ 2.601-2006 ЕСКД. Эксплуатационные документы

ГОСТ 2.610-2006 ЕСКД. Правила выполнения эксплуатационных документов

ГОСТ 8.417-2002 ГСИ. Единицы величин

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средств измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 8.654-2015 ГСИ. Требования к программному обеспечению средств измерений. Основные положения

РМГ 29-99 ГСИ. Метрология. Основные термины и определения

РМГ 51-2002 ГСИ. Документы на методики поверки средств измерений. Основные положения

РМГ 74-2004 ГСИ. Методы определения межповерочных и межкалибровочных интервалов средств измерений

МИ 2440-97 ГСИ. Методы экспериментального определения и контроля характеристик погрешности измерительных каналов измерительных систем и измерительных комплексов

Р 50.2.077-2014 ГСОЕИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения

МИ 3290-2010 ГСИ. Рекомендация по подготовке, оформлению и рассмотрению материалов испытаний средств измерений в целях утверждения типа

ГОСТ Р 8.736-2011 ГСИ Методы обработки результатов измерений. Основные положения

Лист регистрации изменений
