Каналы измерительные заряда АЛМАЗ-ИКЗ

Методика поверки

МП-452-19

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на каналы измерительные заряда АЛМАЗ - ИКЗ (далее - ИК), предназначенные для измерений электрического заряда, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками (межповерочный интервал) - 1 год.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в таблице 1. Поверка ИК на части диапазона измерений (поддиапазонов измерений) не возможна.

Таблица 1

Наименование операции

Номер пункта методики

Рекомендуемые средства поверки

Требуемые значения метрологических характеристик

1 Внешний осмотр

4.1

-

-

2 Опробование

4.2

-

-

3 Проверка погрешности изменений электрического заряда

4.3

Генератор сигналов низкочастотный ГЗ-118

Мультиметр цифровой 34410А

Конденсатор

Диапазон частот от 90 до 110 Гц Выходное напряжение с амплитудой от 30 мВ до 20 В

Диапазон измерений переменного напряжения от 20 мВ до 25 В, погрешность не более ±0,1 % Номинальное значение 1000 пФ, отклонение ±1 %

Примечание: Допускается применять другие средства измерений и вспомогательное оборудование, обеспечивающее требуемую точность

2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования безопасности, установленные действующими «Правилами техники безопасности при эксплуатации электроустановок потребителей», требования разделов «Указания мер безопасности», приведённых в эксплуатационной документации применяемых СИ.

К выполнению поверки могут быть допущены специалисты, прошедшие обучение и аттестованные в качестве поверителей по соответствующим видам измерений.

3 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C

    20 ±5;

    до 80;

    от 84 до 106

    (от 630 до 795);

    24 ± 20 %.

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа (мм рт.ст.)

  • - напряжение питания постоянного тока, В

  • 3.2 ИК до начала поверки должен быть выдержан в условиях, указанных в пункте 3.1, не менее 4 часов.

Непосредственно перед проведением поверки необходимо подготовить ИК и средства поверки к работе в соответствии с их эксплуатационной документацией.

Все средства измерений, используемые при поверке, должны иметь непросроченные свидетельства о поверке.

  • 4 ПРОВЕДЕНИЕ ПОВЕРКИ

4.1 Внешний осмотр

Внешний осмотр поверяемого ИК производят без включения питания.

Не допускается к дальнейшей поверке ИК, если обнаружено:

  • •  несоответствие внешнего вида ИК эксплуатационной документации;

  • •  неправильность, отсутствие или неоднозначность прочтения заводского номера и типа ИК;

  • •  наличие механических повреждений, влияющих на функционирование ИК.

4.2 Опробование

Включить ИК. В соответствии с эксплуатационной документацией на ИК проверить его работу в целом.

Произвести проверку соответствия внешнего программного обеспечения (далее - ПО)

требованиям таблицы 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PrAlmazDLlaunch.exe

ParamServerPkg.bpl

Номер версии (идентификационный номер ПО)

1.06

Цифровой идентификатор ПО

D6CE3857941FF05EBE9B061E5076CA72

15 AD6DC1BDEEBE6 АЕВ481F А6ЕС1F21 ED

Алгоритм вычисления контрольной суммы

MD5

Проверка цифрового идентификатора внешнего программного обеспечения может производиться любой программой, обеспечивающей алгоритм вычисления MD5.

ИК признаётся годным, если он функционирует без сбоев, не появляется сообщений об ошибках, а идентификационные данные внешнего ПО соответствуют таблице 2.

4.3 Проверка погрешности изменений электрического заряда

Проверку следует проводить с помощью генератора сигналов низкочастотного ГЗ-118.

Выходное напряжение генератора следует контролировать с помощью мультиметра цифрового 34410А.

Проверка погрешности производится синусоидальным сигналом на трёх произвольно выбранных поддиапазонах измерений в 3-4 точках каждого поддиапазона. Например, в точках приведённых в таблице 3.

Таблица 3

Одиап, пКл

0...1000

0...10 000

0...25 000

Ubx, В (эфф.)

0,035

0,18

0,35

0,11

1,8

3,5

0,7

4,4

8,83

Qbx, пКл

99

509

990

311

5091

9899

1980

12445

24975

Qh3m, пКл

у, %

Примечания

  • 1 Значения величины заряда Qbx на входе ИК рассчитано в соответствии с величиной подаваемого на вход ИК напряжения Ubx из таблицы 3 для проверочной схемы (рисунок 1) и величине ёмкости конденсатора С=1000 пФ.

  • 2 Отклонение, измеренного значения ёмкости, используемой при поверке, от С=1000 пФ учитывается в разделе “ Установка режимов программы поверки ИК".

  • 3 Значения измеренной величины заряда Qhjm получаются в процессе поверки в выбранной точке и фиксируются в протокол поверки вручную.

  • 4 Значения приведённой погрешности у рассчитываются в процессе поверки в выбранной точке и фиксируются в протокол поверки вручную.

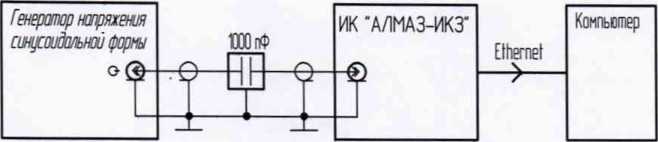

Собирается проверочная схема согласно рисунку 1.

Рисунок 1

Примечания

  • 1 Конструктивно ИКрасполагается в корпусе устройства.

  • 2 Количество ИК в корпусе устройства произвольное.

  • 3 Маркировка ИК в корпусе устройства - цифрами, начиная с “1 ”.

  • 4 Величина ёмкости конденсатора должна быть измерена с погрешностью не более ±0,1 %.

  • 5 Экран конденсатора должен обеспечивать подавление электростатических и магнитных полей.

Установка режимов программы поверки ИК.

Производится запуск программы поверки измерительного канала путём: Алмаз - ИСМ \ Поверка \ PrAlmazDLlaunch.exe.

При этом должно появиться сообщение программы с предложением "Вход в систему”. После подтверждения входа “ОК" появляется окно измерения для ИК.

измерение

♦ -

imt> опрос параметров

настройка

аппаратуре-

П Управление

~~ 1 Высоко«ор<хт-.ые измерен».

/ /

Диапазон измерения, пКл I

1 |                - V ((24_12.ЯЛ8_13_11_51]

J   о 2 J

•1 •

о

Кмл

I

♦ - ♦♦ АЧХ |

7Д о цй   ©.О.®.

ivseff         1

Рисунок 2

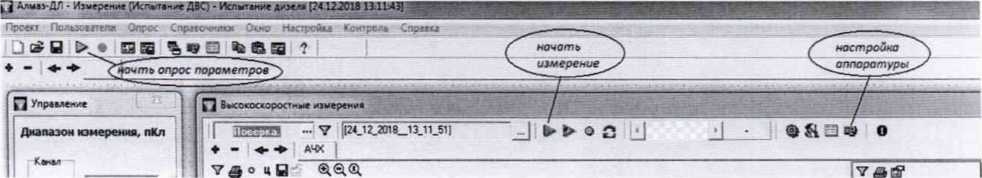

Начать работу (см. рисунок 2) программы нажатием символа (начать опрос параметров) зелёного цвета, расположенным в левом верхнем углу (под надписью “Пользователи”).

Нажатием кнопки "Настройка аппаратуры ” войти в окно настройки (см. рисунок 3).

| Прочитать версию 1 firmware

———

—1---. - ---- - - - — - - —- - - - ■

__ —

——

CoecixeKie.

Cjenapiv..

Тип устр-ва (усилитель заряда

Профили..

Синхронизация |

Период | Уогление | Таблица

Калибровка

Измерить

1200000

Калибровать 2500 пКл/240 ’ 10000пКл/60 I

Емкость, пФ

1000,0 -?

Рисунок 3

В графе “Ёмкость, пФ” ввести измеренное значение поверочного конденсатора. После чего закрыть окно настройки и, тем самым вернуться в окно измерения для ИК.

Выбрать для проверки номер ИК в корпусе устройства кнопкой “1”...“10” в окне “Канал”.

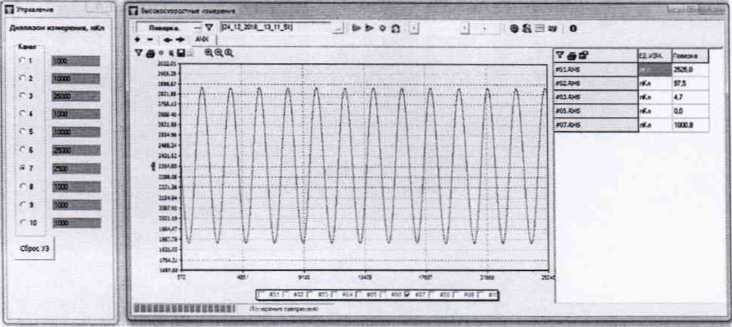

Установить пометку “ v ” в окошке “#01 ”... “#10” для отображения сигнала выбранного для поверки номера ИК (см. рисунок 4).

Рисунок 4

Измерения в процессе проверки параметров ИК.

Ввести в окне “Диапазон измерения” значение диапазона измерения поверяемого ИК. После ввода нажатием “Enter” значение диапазона подсвечивается зелёным цветом.

Примечание - Значение диапазона измерения (пКл) выбирается из таблицы 3.

Подать с генератора сигнал частотой F=100 Гц, напряжением UBx. мВ в соответствии с таблицей 3 для проверяемой точки выбранного диапазона измерения.

Нажатием "Сброс УЗ ” произвести начальную установку ИК.

Нажатием символа “►’’(начать измерение) в окне "Высокоскоростные измерения”, произвести измерение в проверяемой точке. Измеренное значение отобразится строке ttn.RMS, где “п” соответствует номеру выбранного ИК в корпусе устройства.

Рассчитать значение приведённой погрешности ИК по формуле:

/% = gH3M -бвх ,100о/о (

ОдИАП.

где:

Qhw - измеренное значение заряда из строки "ttn.RMS”;

Qbx- значение заряда на входе измерительного канала "Qbx, пКл ” из таблицы 3;

QдиAп - диапазон измерения заряда “Одип, пКл” из таблицы 3;

Произвести измерения во всех точках таблицы 3, устанавливая значения диапазона измерения и подавая на вход ИК сигнал в соответствии с таблицей 3.

ИК признаётся годным, если его приведённая погрешность в любой поверяемой точке не превышает ± 0,32 %.

5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 5.1 На основании положительных результатов поверки оформляется свидетельство о поверке по форме приложения 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.

Примечание - По требованию потребителя может быть оформлен протокол поверки по форме, принятой в организации, проводившей поверку.

  • 5.2 На основании отрицательных результатов поверки оформляется извещение о непригодности к применению по форме приложения 2 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.

  • 5.3 Знак поверки наносится на свидетельство о поверке.
