Анализаторы ПР 200Ех-Х

Методика поверки

А3009.0245.МП-18

2018

• 1  Операции поверки

• 2  Средства поверки

• 3  Требования к квалификации поверителей

• 4  Требования безопасности

• 5  Условия поверки

• 6  Подготовка к проведению поверки

• 7  Проведение поверки

• 8  Оформление результатов поверки

Приложение А (справочное) Перечень документов, на которые данны ссылки в тексте МП

Приложение Б (справочное) Перечень принятых сокращений

Настоящая методика поверки распространяется на анализаторы ПР 200Ех-Х

Анализаторы ПР 200Ех-Х (далее по тексту - анализатор) предназначены для измерений высокоимпедансного сигнала заряда пьезоэлектрических вибропреобразователей и сигнала напряжения вибропреобразователей с согласующим усилителем.

Анализатор представляет собой смонтированные в одном корпусе усилитель заряда, предварительный усилитель с переключаемым коэффициентом преобразования от минус 12 до 54 дБ, фильтр нижних частот (ФНЧ) с программно-переключаемой частотой среза и затуханием не менее 72 дБ/окт вне полосы пропускания, регулируемый усилитель с переключаемым коэффициентом усиления, 12-и битный АЦП, управляемый делитель частоты и центральный процессор.

Конструкция анализатора допускает многоканальное (до 3 каналов) исполнение в одном корпусе. Количество каналов указывается в обозначении через дефис. Питание анализатора осуществляется от встроенного аккумулятора или внешнего источника постоянного тока.

В анализаторе реализованы четыре режима работы:

• - осциллографический режим: измерение СКЗ сигнала напряжения в режиме «ЛИН» (линейный), измерение СКЗ заряда в режиме «ЗАР» (зарядовый);

• - режим спектрального анализа сигналов в режиме «ЛИН» или «ЗАР»;

• - режим балансировки;

• - режим обмена прибора с ЭВМ по USB интерфейсу.

Прибор обеспечивает регистрацию временной формы вибросигнала и его спектра.

Данная методика поверки (далее - МП) устанавливает методику первичной и периодической поверок анализаторов. Первичной поверке анализаторы подвергаются при выпуске из производства и после ремонта. Организация и проведение поверки в соответствии с действующим «Порядок проведения поверки средств измерений...».

Межповерочный интервал - один год.

Перечень документов, на которые даны ссылки в тексте МП, приведен в приложении А.

Перечень принятых сокращений приведен в приложении Б.

• 1.1 При проведении первичной и периодической поверок преобразователей должны быть выполнены операции, указанные в таблице 1.

• 1.2 При получении отрицательного результата какой-либо операции поверки дальнейшая поверка не проводится, и результаты оформляются в соответствии с 8.2.

• 1.3 Протокол поверки ведется в произвольной форме. При проведении периодической поверки допускается сокращать проверяемые режимы (диапазоны, количество каналов) измерений анализатора в соответствии с потребностями потребителя и (или) техническими возможностями применяемых СИ, при этом в свидетельстве о поверке должна быть сделана запись об ограничении использования режимов (диапазонов) измерений.

Таблица 1- Перечень операций при поверке

• 2.1 При проведении поверки применяют СИ и оборудование, приведенные в таблице 2.

Допускается использовать другие СИ и оборудование, обеспечивающие требуемые диапазоны и точности измерений.

• 2.2 Все применяемые СИ должны быть поверены и иметь действующие свидетельства о поверке.

К проведению поверки допускается персонал, изучивший ЭД на преобразователь, данную методику поверки и имеющий опыт работы с оборудованием, перечисленным в таблице 2.

Таблица 2 -Перечень СИ и оборудования, применяемых при поверке

• 4.1 При проведении поверки необходимо руководствоваться «Правилами устройства установок» и «Правилами техники безопасности при эксплуатации электроустановок потребителей». Меры безопасности при подготовке и проведении измерений должны соответствовать требованиям ГОСТ 12.2.007.0 и правилам по охране труда ПОТ РМ-016.

• 4.2 При проведении поверки должны быть выполнены все требования безопасности, указанные в ЭД на преобразователь, средства поверки и испытательное оборудование.

Все используемое оборудование должно иметь защитное заземление.

При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха от 18 до 25 °C;

• - относительная влажность окружающего воздуха до 80 %;

• - атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.);

• - напряжение питающей сети от 198 до 244 В;

• - частота питающей сети от 49 до 51 Гц.

• 6.1 Перед проведением поверки подготавливают СИ и оборудование к работе в соответствии с ЭД на них.

• 6.2 Проверяют наличие действующих свидетельств о поверке на СИ, а также соответствие условий поверки разделу 5.

• 7.1 Внешний осмотр

При внешнем осмотре необходимо проверить:

• - целостность корпуса анализатора;

• - отсутствие повреждений соединительных жгутов и разъёмов.

При наличии вышеуказанных дефектов испытания не проводят до их устранения. Если дефекты устранить невозможно, анализатор бракуют.

12 Проверка ПО

• 7.2.1 Проверку ПО проводят в соответствии с 4.1.7 АБКЖ.00028-01 34 «ПР 200Ех-Х Explorer. Руководство оператора». Цифровой идентификатор ПО рассчитывается автоматически при каждом запуске ПО «ПР 200Ех-Х Explorer». Для вызова окна с информацией о версии ПО и результатов расчета цифрового идентификатора необходимо в меню выбрать пункт «О программе». Пример всплывающего окна приведен на рисунке 1.

С*                                      Анализатор ПР 200Ех-Х Explorer                           —

• Порт [COMI -I :,*> ! ОТКРЫТЬ S

Редактор маршрутов | Файловый менеджер I Анализ измерен^ 0 г^юграмгле |

. • : : I г г t

Сделано в России

Cop^igHc) 2018

GLOBALTEST

Датчиковая измерительная аппаратура

ПР 200Ех-Х Ехркивг

Verjoi 1.0.0.0

Рисунок 1 - Пример окна с информацией о ПО

• 7.2.2 Преобразователь считают выдержавшим испытания, если цифровой идентификатор ПО (контрольная сумма исполняемого кода) соответствует указанной в паспорте.

• 7.3 Опробование

• 7.3.1 Собирают схему измерений в соответствии с рисунком 2 без адаптера (4). Включают и прогревают измерительные приборы в соответствии с ЭД на них.

• 7.3.2 В соответствии с АБКЖ.411168.001РЭ устанавливают параметры регистрации:

• - режим измерений - «ЛИН»;

• - коэффициент преобразования - 1,000 мВ/(м-с'²);

• - режим отображения - осциллографический;

• - автоматическое усиление сигнала - включено;

• - верхняя частота рабочего диапазона - 20000 Гц (установлен рабочий диапазон частот от 3 до 20000 Гц);

• - число линий - 6400;

• - тип синхронизации - нет;

• - режим огибающей - отключено.

  т



  ПР 200Ех-Х
  вход	USB
  	= 5В



• 1 - калибратор универсальный Н4-16;

• 2 - генератор сигналов низкочастотный прецизионный ГЗ-122;

• 3 - регистратор (мультиметр 34401 А, анализатор спектра А19);

• 4 - адаптер Е1000 (С 1=1 000 пФ ±0,25 %) применяется только при измерениях в режиме «ЗАР».;

• 5 - сетевой блок питания.

Примечание - Средства измерений (2) и (3) применяются при отсутствии калибратора (1).

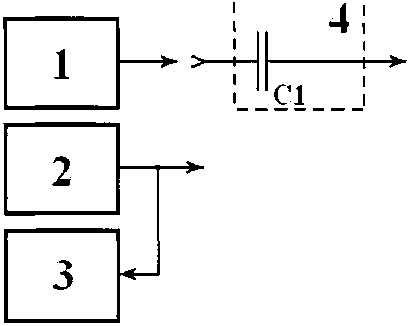

Рисунок 2 - Схема измерений

• 7.3.3 На частоте 10000 Гц задают СКЗ напряжения переменного тока 1000 мВ.

• 7.3.4 Считывают показания анализатора А_изм, м-с‘².

Пр имечание - Здесь и далее численное значение измеренного СКЗ ускорения соответствует численному значению измеренного СКЗ напряжения. Например, измеренное СКЗ ускорения А_измЛ= 1,00 м с’² соответствует измеренному СКЗ напряжения П_из._и.;=1,00 мВ.

7.3.6 Анализатор считают выдержавшим испытания, если регистрация входного напряжения прошла успешно.

• 7.4 Проверка амплитудного диапазона и относительной погрешности измерений входного сигнала

• 7.4.1 Собирают схему измерений в соответствии с рисунком 2 без адаптера (4). Включают и прогревают измерительные приборы в соответствии с ЭД на них.

• 7.4.2 В соответствии с АБКЖ.411168.001РЭ устанавливают параметры регистрации:

• - режим измерений - «ЛИН»;

• - коэффициент преобразования - 1,000 мВ/(м-с‘²);

• - режим отображения - осциллографический;

• - автоматическое усиление сигнала - включено;

• - верхняя частота рабочего диапазона - 50 Гц (установлен рабочий диапазон частот от 0,5 до 50 Гц);

• - число линий - 6400;

• - тип синхронизации - нет;

• - режим огибающей - отключено.

• 7.4.3 На средней частоте установленного рабочего диапазона задают первое рекомендуемое СКЗ напряжения переменного тока в режиме «ЛИН» U_peK.i, мВ, из таблицы 3. Считывают показания с экрана анализатора 4 _Н31)/, м-с'², и заносят их в таблицу 3.

Средняя частота диапазона F_cp, Гц, определяется по формуле

F_cp F_cpe3a фвч/2,                                          (1)

где F_{cpe3a Фнч}- установленная верхняя частота рабочего диапазона, Гц;

F_cpe3a фвч ~ нижняя частота установленного рабочего диапазона, Гц.

• 7.4.4 Повторяют измерения для всех СКЗ напряжения, указанных в таблице 3.

Таблица 3 - Определение основной относительной погрешности измерений

• 7.4.5 Основную относительную погрешность измерений СКЗ напряжения dui, %, рассчитывают по формуле

_{д =} ^иизмл ^изад., . j 00                                       (2)

^и' и _л.

зад л.

где U^i - z-oe измеренное СКЗ напряжения (z-oe измеренное СКЗ А^, м-с'²), мВ; U_3ad.i - i-oe заданное СКЗ напряжения, мВ.

• 7.4.6 Повторяют операции по 7.4.3 - 7.4.5 в режим «ЛИН» для всех рабочих диапазонов частот.

• 7.4.7 Подключают выход калибратора ко входу анализатора через адаптер (4). Анализатор переводят в режим «ЗАР».

• 7.4.8 Повторяют операции по 7.4.3 - 7.4.6 в режиме «ЗАР» для всех рабочих диапазонов частот.

• 7.4.9 Анализатор считают выдержавшим испытания, если относительная погрешность измерений входного сигнала на средней частоте рабочих диапазонов находится в пределах ±5 %.

7.5 Проверка рабочих диапазонов частот и неравномерности частотной характеристики

• 7.5.1 Собирают схему измерений в соответствии с рисунком 2 без адаптера (4). Включают и прогревают измерительные приборы в соответствии с ЭД на них.

• 7.5.2 В соответствии с АБКЖ.411168.001РЭ устанавливают параметры регистрации:

• - режим измерений - «ЛИН»;

• - коэффициент преобразования - 1,000 мВ/(м-с’²);

• - режим отображения - осциллографический;

• - автоматическое усиление сигнала - включено;

• - верхняя частота рабочего диапазона - 50 Гц (установлен рабочий диапазон частот от 0,5 до 50 Гц);

• - число линий - 6400;

• - тип синхронизации - нет;

• - режим огибающей - отключено.

• 7.5.3 На средней частоте установленного рабочего диапазона задают рекомендуемое СКЗ напряжения переменного тока, и_рекЛ, мВ, из таблицы 4. Считывают показания с экрана анализатора А_измЛ, м-с'², и заносят их в таблицу 4.

• 7.5.4 Повторяют измерения для всех частот, указанных в таблице 4.

При измерениях на частоте F_{cpe3a ФВЧ} в таблицу 4 заносят среднее арифметическое значение из не менее чем трех измерений А_измЛ, м-с'².

Таблица 4 - Определение неравномерности частотной характеристики

- Во второй строке Fp^o, Гц, приведены значения частот для рабочего диапазона от 0,5 до 50 Гц

• 7.5.5 Неравномерность частотной характеристики 3_4Xi, %, рассчитывают по формуле

3_4Xi J^.-^-lllOO,                  (3)

\зад.1 ^изм./с J

где А_измЛ - измеренное СКЗ ускорения на i-ой частоте, м-с'²;

Аими, ./с - измеренное СКЗ ускорения на средней частоте рабочего диапазона, м-с'²; U_3ad.i - заданное СКЗ входного напряжения на i-ой частоте, мВ;

и_зад. /с - заданное СКЗ входного напряжения на средней частоте рабочего диапазона, мВ.

• 7.5.6 Повторяют операции по 7.5.3 - 7.5.5 для всех рабочих диапазонов частот.

• 7.5.7 Подключают выход калибратора ко входу анализатора через адаптер (4). Анализатор переводят в режим «ЗАР».

• 7.5.8 Повторяют операции по 7.5.3 - 7.5.6 в режиме «ЗАР» для всех рабочих диапазонов частот.

• 7.5.9   Анализатор считают выдержавшим испытания, если неравномерность частотной характеристики во всех рабочих диапазонах частот от 5-Р_срезаф_ВЧ до 0,9-F_cpe3O0//4 находится в пределах ±10 %.

• 8.1 При положительных результатах поверки оформляют свидетельство о поверке анализатора по форме, установленной в действующих нормативных документах. Знак поверки наносится на свидетельство о поверке и (или) паспорт.

• 8.2 Анализатор, не прошедший поверку, к применению не допускают. На него выдают извещение о непригодности по форме, установленной в действующих нормативных документах.

Приложение А (справочное) Перечень документов, на которые даны ссылки в тексте МП

Приложение Б (справочное) Перечень принятых сокращений

МП - методика поверки;

ПО - программное обеспеченье;

СИ - средство(а) измерений;

ЭД - эксплуатационная документация; СКЗ - среднее квадратическое значение.
