Методика поверки «СЧЁТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЁХФАЗНЫЙ СТАТИЧЕСКИЙ «Меркурий 231»» (АВЛГ.411152.027 РЭ1)

ПРИЛОЖЕНИЕ Д

СОГЛАСОВАНО

Руководитель ГЦИ СИ

ФГУ «Нижегородский ЦСМ» ______________ И.И.Решетник « 21 » февраля 2005 г.

СЧЁТЧИК

ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЁХФАЗНЫЙ СТАТИЧЕСКИЙ

Методика поверки

АВЛГ.411152.027 РЭ1

2005

СОДЕРЖАНИЕ

Стр.

• 1 Операции и средства поверки

• 2 Требования безопасности

• 3 Требования к квалификации поверителей

• 4 Условия поверки

• 5 Подготовка к поверке

• 6 Проведение поверки

• 7 Оформление результатов поверки

ПРИЛОЖЕНИЕ А Схема для проверки функционирования интерфейса IrDA 12 ПРИЛОЖЕНИЕ Б Схема для проверки функционирования PLT-модема

Настоящая методика составлена с учётом требований ПР50.2.006-94 и в соответствии с требованиями ГОСТ 30206-94 и ГОСТ 30207-94 в части счётчиков активной энергии, ГОСТ 26035-83 в части счётчиков реактивной энергии и устанавливает методику первичной, периодической и внеочередной поверки многотарифных счётчиков «Меркурий 231», а также объём, условия поверки и подготовку к ней.

Условное обозначение моделей счётчиков электрической энергии трёхфазных статических многотарифных, на которые распространяется настоящая методика поверки:

«Меркурий 231 ART-OX FILN»,

где Меркурий - торговая марка счётчика;

231 - серия счётчика;

AR - тип измеряемой энергии, а именно:

• -  А - активной энергии;

• -  R - реактивной энергии;

Т - наличие внутреннего тарификатора;

0Х - модификации, подразделяемые по току и классу точности (согласно таблицы 1).

Таблица 1

F - наличие профиля, журнала событий и других дополнительных функций (отсутствие F - нет профиля и дополнительных функций);

IL - интерфейсы, а именно:

• -  I - интерфейс IrDA (присутствует во всех моделях счётчиков с ЖКИ);

• -  L - PLT-модем (отсутствие L - отсутствие PLT-модема);

N - наличие электронной пломбы (отсутствие N - отсутствие электронной пломбы).

Счётчики подлежат государственному метрологическому контролю и надзору. При выпуске счётчиков из производства и ремонта проводят первичную поверку. Первичной поверке подлежит каждый экземпляр счётчиков.

Межповерочный интервал - 10 лет.

Периодической поверке подлежит счётчики, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала.

Внеочередную поверку проводят в случае:

• -  повреждения знака поверительного клейма (пломбы) и в случае потери формуляра;

• -  ввода в эксплуатацию счётчика после длительного хранения (более половины межповерочного интервала);

• -  проведения повторной юстировки или настройки, известном или предполагаемом ударном воздействии на счётчик или неудовлетворительной его работе;

• -  продажи (отправки) потребителю счётчика, не реализованного по истечении срока, равного половине межповерочного интервала.

  Изм.	Лист	№ докум.	Подп.	Дата

  АВЛГ.411152.027 РЭ1

  Лист

• 2 Требования безопасности

  • 2.1 При проведении поверки должны быть соблюдены требования ГОСТ12.2.007.0-75 и «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Главгосэнергонадзором.

• 3 Требования к квалификации поверителей

  • 3.1 Поверку проводят лица, аттестованные Федеральным Агентством по техническому регулированию и метрологии на право поверки счётчиков электрической энергии.

  • 3.2 Все действия по проведению измерений при проверке счётчика электроэнергии и обработки результатов измерений проводят лица, изучившие настоящий документ, руководство по эксплуатации используемых средств измерений и вспомогательных средств поверки.

• 4 Условия поверки

  Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

  4.1 Порядок представления счётчика на поверку должен соответствовать требованиям ПР 50.2.006-94.

  4.2 При проведении поверки должны соблюдаться условия, установленные ГОСТ 30207-94:

  Температура окружающего воздуха, °С

  Относительная влажность воздуха, % Атмосферное давление, мм рт. ст. Внешнее магнитное поле Частота измерительной сети, Гц Форма кривой напряжения и тока измерительной сети

  Отклонение номинального напряжения

  23 ± 2

  от 30 до 80 от 630 до 795 отсутствует

  50 ± 0,3 синусоидальная Кг не более 2 %

  ± 1,0 %

  4.3 Поверка должна проводиться на аттестованном оборудовании с применением средств поверки, имеющих действующее клеймо поверки.

  Изм.	Лист	№ докум.	Подп.	Дата

  АВЛГ.411152.027 РЭ1

  Лист

• 5 Подготовка к поверке

Перед проведением поверки следует выполнить следующие подготовительные работы:

• 5.1 Проверить наличие и работоспособность средств поверки, перечисленных в таблице 2.

• 5.2 Проверить наличие действующих свидетельств о поверке (аттестации) и оттисков поверительных клейм у средств поверки.

• 5.3 Проверить наличие заземления всех составных частей поверочной схемы.

• 5.4 Подготовить средства поверки к работе в соответствии с руководством по их эксплуатации.

• 5.5 Проверить работоспособность средств поверки путём их пробного пуска.

  Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

• 6 Проведение поверки

  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре должно быть установлено соответствие счётчика следующим требованиям:

- лицевая панель счётчика должна быть чистой и иметь чёткую маркировку в соответствии с требованиями конструкторской документации;

- во все резьбовые отверстия токоотводов должны быть ввёрнуты до упора винты с исправной резьбой;

- на крышке зажимной колодки счётчика должна быть нанесена схема подключения счётчика к электрической сети;

- в комплекте поставки счётчика должны быть: руководство по эксплуатации и формуляр.

• 6.1.2 На лицевую часть панели счётчика должно быть нанесено офсетной печатью или другим способом, не ухудшающим качества:

• -   условное обозначение типа счётчика: «Меркурий 231A(R)(T)-0X (F)I(L)(N)»;

• -   класс точности по ГОСТ 8.401-80;

• -   условное обозначение единиц учёта электрической энергии;

• -   передаточное число;

• -   номер счётчика по системе нумерации предприятия-изготовителя;

• -   номинальная и максимальная сила тока;

• -   номинальное напряжение;

• -   номинальная частота энергосети;

• -   товарный знак предприятия-изготовителя;

• -   год изготовления счётчика;

• -   знак утверждения типа по ПР 50.2.009-94;

• -   знак соответствия по ГОСТ Р 50460-92;

• -  испытательное напряжение изоляции (символ С2 по ГОСТ 23217-78);

• -  ГОСТ 30206-94 или ГОСТ 30207-94;

• -   ГОСТ 26035-83 (для счётчиков с индексом «R»);

• -   условное обозначение подключения счётчика к электрической сети по ГОСТ 25372-82;

• -   знак двойного квадрата по ГОСТ 25874-83.

  					АВЛГ.411152.027 РЭ1	Лист
  						6
  Изм.	Лист	№ докум.	Подп.	Дата

• 6.2 Проверка электрической прочности изоляции

  • 6.2.1 При проверке электрической прочности изоляции испытательное напряжение подают начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время (5   10) с.

  • 6.2.2 Результат проверки считают положительным, если электрическая изоляция выдерживает в течение одной минуты напряжение переменного тока частотой 50 Гц между соединёнными между собой цепями Х1^Х14, Х'15^Х'16 и «землёй» не менее 4 кВ (среднеквадратическое значение).

6.3 Опробование

При опробовании проверяется функционирование суммирующего устройства счётчика (ЖКИ), интерфейса IrDA и PLT-модема.

• 6.3.1 Проверка функционирования ЖКИ.

• 6.3.1.1 При включении счётчика необходимо проверить включение всех сегментов индикатора. Пример работающего ЖКИ приведён на рисунке 1.

  Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Рисунок 1

• 6.3.1.2 Подключить цепи питания счётчика к установке К68001. Установить на установке фазные напряжения 220, ток в нагрузке отсутствует. Записать показания потреблённой электроэнергии.

• 6.3.1.3 Установить на установке ток 5 А при коэффициенте мощности 1,0 в каждой фазе. При этом должно происходить увеличение значения потребленной электроэнергии. По истечении 15 мин записать показания потреблённой электроэнергии. Разница в показаниях должна быть в пределах (0,8.. .0,85) кВт-ч.

• 6.3.2 Проверка функционирования интерфейса IrDA. Проверка возможности программирования и считывания через интерфейс связи IrDA.

• 6.3.2.1 Подсоединить к порту RS-232 персонального компьютера преобразователь сигналов RS-232 - IrDA и установить счётчик от преобразователя на расстояние (0,5...3,0) м согласно приложения А.

• 6.3.2.2 Включить счётчик и компьютер. Запустить программу «Конфигуратор счётчиков трёхфазных Меркурий», поставляемую на магнитных носителях или CD по отдельному заказу предприятием-изготовителем.

6.3.2.2.1 Войти в меню «Параметры» - «Параметры соединения». Установить следующие параметры соединения:

• -  «установка порта» - ПЭВМ - «IRDA»;

• -  «порт» - СОМ 1 или СОМ 2 (порт, к которому подключен преобразователь RS232 - IrDA);

  					АВЛГ.411152.027 РЭ1	Лист
  						7
  Изм.	Лист	№ докум.	Подп.	Дата

  Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

- «скорость» - 9600;

- «чётность» - нет;

- «стоп бит» - 1;

- «системный тайм-аут» - стандартный;

- «множитель» - 1;

- «время ожидания ответа» - стандартное.

• 6.3.2.2.2 С помощью манипулятора «мышь» ПЭВМ нажать кнопку «Тест канала связи». При нормальной работе интерфейса в окне «Фрейм-монитор» появится сообщение «Приём» и «Передача» с кодами ответа. В строке «Сообщение» должно высветиться «Успешное завершение обмена».

• 6.3.2.3 Проверка считывания энергетических показаний со счётчика через интерфейс IrDA.

• 6.3.2.3.1 Выполнить операции указанные в п.6.3.2.1 и п.6.3.2.2. Установить уровень доступа 1. В окне «Канал связи» установить пароль «111111» в формате «HEX». С помощью манипулятора «мышь» ПЭВМ нажать кнопку «Открыть». При успешном выполнении команды в окне «Сообщение» должно высветиться «Канал связи открыт».

6.3.2.3.2 Войти в меню «Параметры» - «Параметры счётчика» и выбрать пункт «Энергия». На экране монитора ПЭВМ появится окно «ЭНЕРГИЯ», в которой будет таблица с данными по каждому тарифу и суммарное значение о потребленной энергии с нарастающим итогом.

• 6.3.2.3.3 Сравнить показания счётчика и показания в окне «ЭНЕРГИЯ» на экране монитора ПЭВМ.

• 6.3.2.3.4 Для счётчиков с внутренним тарификатором в столбцах таблицы «Аимп.1ф -Аимп.3ф» выводятся данные пофазного учёта активной энергии по каждому тарифу и по сумме тарифов.

• 6.3.2.4 Проверка переключения тарифов в счётчике через интерфейс.

• 6.3.2.4.1 Выполнить операции п.6.3.2.1 и п.6.3.2.2.

• 6.3.2.4.2 Войти в меню «Параметры» - «Параметры счётчика» и выбрать пункт «Тариф».

На экране монитора ПЭВМ появится окно «ТАРИФ», в котором будет отображено окно с двумя разделами: «разрешение режима» - однотарифного или многотарифного и «выбор тарифа» - выбор одного из четырёх тарифов.

• 6.3.2.4.3 В разделе «разрешения тарифа» установить флаг разрешения многотарифного режима, в разделе «выбор тарифа» установить флаг разрешения «тарифа 1» и нажать кнопку «Записать в счётчик» на командной строке программы «Конфигуратор». Убедиться, что на жидкокристаллическом индикаторе счётчика загорится криптограмма «Т1».

• 6.3.2.4.4 Повторить операции п.6.3.2.5.3 и записать последовательно разрешение по тарифу 2, тарифу 3 и тарифу 4. Убедиться, что на жидкокристаллическом индикаторе счётчика загорится криптограмма «Т2», «Т3» и «Т4» соответственно.

• 6.3.2.5 Проверка записи и считывания тарифного расписания и расписания праздничных дней (для счётчиков с внутренним тарификатором).

• 6.3.2.5.1 Войти в меню «Параметры» - «Параметры счётчика» и выбрать пункт «Тарифное расписание». При этом на экране монитора появится окно «ТАРИФНОЕ РАСПИСАНИЕ». Установить необходимое тарифное расписание и расписание праздничных дней (праздничным днём может быть любой день). Для ускоренной записи тарифного расписания и расписания праздничных дней можно использовать готовые файлы с расширением «.txt», поставляемые совместно с конфигуратором или созданных отдельно.

• 6.3.2.5.2 Запись и считывание производится с помощью кнопок «Записать в счётчик» и «Прочитать из счётчика», находящихся на командной строке конфигуратора.

• 6.3.2.6 Проверка установки разрешения/запрещения перехода с «летнего» времени на «зимнее» и обратно (для счётчиков с внутренним тарификатором).

  					АВЛГ.411152.027 РЭ1	Лист
  						8
  Изм.	Лист	№ докум.	Подп.	Дата

  Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

6.3.2.6.1 Войти в меню «Параметры» - «Параметры счётчика» и выбрать пункт «Время». При этом на экране монитора появится окно «ВРЕМЯ». Установить: автоматический переход на летнее/зимнее время - разрешён или запрещён. Если автоматический переход на летнее/зимнее время разрешён, необходимо задать время перехода на «летнее» и «зимнее» время соответственно.

• 6.3.2.6.2 Запись и считывание производится с помощью кнопок «Записать в счётчик» и «Прочитать из счётчика», находящихся в верхней части конфигуратора.

• 6.3.3 Проверка функционирования PLT-модема. Проверка возможности чтения информации и программирования счётчика по силовой сети через PLT-модем.

• 6.3.3.1 Для проверки возможности чтения информации по силовой сети через PLT-модем счётчика необходимо собрать схему в соответствии с приложением Б.

• 6.3.3.1.1 Запустить на ПК программу «BMonitorFEC». Включить технологическое приспособление и счётчик.

• 6.3.3.1.2 Через время не более 5 мин на экране монитора ПК в соответствующем разделе (окне) программы «BMonitorFEC» должно появиться значение накопленной энергии в кВт-ч.

• 6.3.3.1.3 Сравнить эти показания с показаниями на ЖКИ счётчика. Если они совпадают, то PLT-модем в счётчике при чтении информации функционирует нормально.

• 6.3.3.2 Для проверки возможности программирования счётчика с внутренним тарификатором по силовой сети через PLT-модем необходимо собрать схему в соответствии с приложением Б.

• 6.3.3.2.1 Включить технологическое приспособление и счётчик, запустить программу «Конфигуратор счетчиков трехфазных Меркурий».

• 6.3.3.2.2 Выполнить п.6.3.2 в части программирования счётчика, не используя интерфейс IrDA.

• 6.3.3.2.3 Проверка правильности программирования счётчиков проверяется с использованием интерфейса IrDA.

• 6.4 Проверка метрологических характеристик счётчика (порога чувствительности, отсутствия самохода, значений погрешности счётчика)

• 6.4.1 Проверка значений погрешности счётчика

• 6.4.1.1 Испытание счётчиков класса 1,0 при измерении активной энергии по ГОСТ 30207 и класса 0,5 при измерении активной энергии по ГОСТ 30206 необходимо проводить при значениях информативных параметров входного сигнала, указанных в таблице 2. Испытание счётчиков класса 1,0 и 2,0 при измерении реактивной энергии по ГОСТ 26035 необходимо проводить при значениях информативных параметров входного сигнала, указанных в таблице 3. Испытания проводятся для прямого направления активной и реактивной энергии и мощности методом непосредственного сличения на установке K68001 или с применением образцового счётчика ЦЭ7008 и источника фиктивной мощности МК7006. Перед началом измерения счётчик выдержать во включенном состоянии не менее 10 мин.

  Таблица 2

  № п/п	Информативные параметры входного сигнала			Пределы погрешности при измерении активной энергии и мощности, %		Время измерения, с
  	Напряжение, В	Ток, А	Cos ф			Основной режим	Поверочный режим
  				класс 0,5	класс 1,0
  1	3*U ном	3*0,01I ном	1,0	±1,0	-	-	60
  2	3*U ном	3*0,05I ном	1,0	±0,5	±1,5	-	60
  3	3*U ном	3*0,1I ном	1,0	-	±1,0	-	60
  4	3*U ном	3*I ном	1,0	±0,5	±1,0	30	-

  Лист

  Изм.	Лист	№ докум.	Подп.	Дата

  АВЛГ.411152.027 РЭ1

  № п/п	Информативные параметры входного сигнала			Пределы погрешности при измерении активной энергии и мощности, %		Время измерения, с
  	Напряжение,	Ток, А	Cos ф			Основной	Поверочный
  5	3*U ном	3*I max	1,0	±0,5	±1,0	30	-
  6	3*U ном	3*0,02 I ном	0,5 инд	±1,0	-		60
  7	3*U ном	3*0,02 I ном	0,8 емк	±1,0	-		60
  8	3*U ном	3*0,1 I ном	0,5 инд	±0,6	±1,5		60
  9	3*U ном	3*0,1 I ном	0,8 емк	±0,6	±1,5		60
  10	3*U ном	3*0,2 I ном	0,5 инд	-	±1,0		60
  11	3*U ном	3*0,2 I ном	0,8 емк	-	±1,0		60
  12	3*U ном	3*I ном	0,5 инд	±0,6	±1,0	30	-
  13	3*U ном	3*I ном	0,8 емк	±0,6	±1,0	30	-
  14	3*U ном	3*I max	0,5 инд	±0,6	±1,0	30	-
  15	3*U ном	3*I max	0,8 емк	±0,6	±1,0	30	-
  16	3*U ном	1*0,05 I ном	1,0	±0,6	-	-	60
  17	3*U ном	1*0,1I ном	1,0	-	±2,0	-	60
  18	3*U ном	1*I ном	1,0	±0,6	±2,0	30	-
  19	3*U ном	1* I max	1,0	±0,6	±2,0	30	-
  20	3*U ном	1*0,1 I ном	0,5 инд	±1,0	-	-	60
  21	3*U ном	1*0,2 I ном	0,5 инд	-	±2,0	-	60
  22	3*U ном	1*I ном	0,5 инд	±1,0	±2,0	30	-
  23	3*U ном	1* I max	0,5 инд	±1,0	±2,0	30	-

Испытания 16-23 (таблица 2) с однофазной нагрузкой при симметрии фазных напряжений необходимо проводить последовательно для каждой из фаз отдельно.

Испытания 10-12 (таблица 3) с однофазной нагрузкой при симметрии фазных напряжений необходимо проводить последовательно для каждой из фаз отдельно.

• 6.4.1.2 При этом изменение погрешности при двух, трёх измерениях не должно превышать 0,1 допускаемых пределов относительной погрешности (таблица 2 или 3).

  					АВЛГ.411152.027 РЭ1	Лист
  						10
  Изм.	Лист	№ докум.	Подп.	Дата

  Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Результаты испытаний считаются положительными и счётчик соответствует классу точности, если погрешности не превышают значений, приведённых в таблицах 2 и 3, а разность между значением погрешности, выраженной в процентах, при однофазной нагрузке и значением погрешности, выраженной в процентах при симметричной многофазной нагрузке при номинальном токе и cos ф = 1 для активной энергии не превышает 1 % и 1,5 % для счётчиков класса точности 0,5 и 1 соответственно.

• 6.4.2 Проверка порога чувствительности.

• 6.4.2.1 Перед началом проверки необходимо перевести импульсный выход счётчика в режим поверки.

• 6.4.2.2 Проверку порога чувствительности проводят для активной и реактивной энергии методом непосредственного сличения на установке К68001 при подаче на поверяемый счётчик следующего значения мощности:

^Рчув ⁼ К*Рном *0,0025, кВт (квар)

где Р ном — номинальная мощность, кВт (квар);

К - класс точности.

Результаты испытаний считаются положительными, если счётчик регистрирует электроэнергию за время, не превышающее 10 мин.

• 6.4.3 Проверка на отсутствие самохода

• 6.4.3.1 Проверка самохода проводится при отсутствии тока в последовательных цепях и приложенных следующих фазных напряжениях:

• - 0,7ином;

• - 1,2ином.

Для счётчика с индексом «А» измерение проводится при 1,15ином.

Проверка проводится по каждому виду энергии.

• 6.4.3.2 Перед началом испытаний, подать команду по интерфейсу для перевода импульсного выхода в режим поверки. После установки заданных величин фазных напряжений, снять напряжения с параллельных цепей счётчика.

• 6.4.3.3 Через 10 с подать напряжение на параллельные цепи счётчика и включить секундомер.

• 6.4.3.4 Результат испытания считается удовлетворительным, если испытательный вы-

  ход счётчика создает не более одного импульса в течение времени, указанного в таблице 4. Отсчёт можно вести по светодиодному индикатору счётчика или установки К68001.

  Таблица 4

  Модификации счётчиков	Постоянная счётчика в режиме поверки, имп/(кВт-ч), имп/(квар-ч)	Время, мин
  01	32000	1,9
  03	160000	5,5

• 7 Оформление результатов поверки

  • 7.1 Положительные результаты поверки оформляются протоколом, пломбируют или накладывают оттиск поверительного клейма в соответствии с ПР 50.2.007 и делается запись в паспорте.

  • 7.2 Счётчики, прошедшие поверку с отрицательным результатом бракуются, клеймо предыдущей поверки гасят, а счётчик изымают из обращения. Отрицательные результаты поверки оформляются в соответствии с требованиями ПР 50.2.006.

    Изм.	Лист	№ докум.	Подп.	Дата

    АВЛГ.411152.027 РЭ1

    Лист

ПРИЛОЖЕНИЕ А

(обязательное)

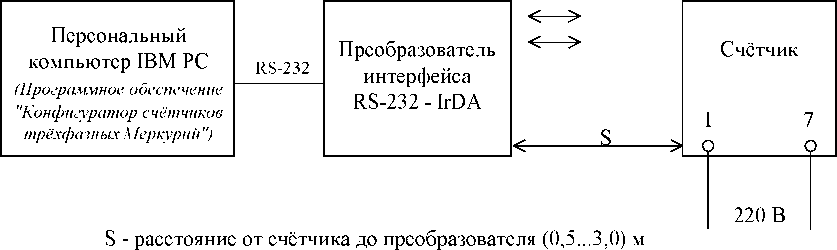

Схема для проверки функционирования интерфейса IrDA

ПРИЛОЖЕНИЕ Б

(обязательное)

Схема для проверки функционирования PLT-модема

Копировал

Формат А4
