Краснодарский ордена Трудового Красного Знамени завод электроизмерительных приборов

ЗИП

МИКРОВОЛЬТНАНОАМПЕРЫЕТР АВТОКОМПЕНСАЦИОННЫЙ

Р325

Техническое описание и инструкция по эксплуатации

5. МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

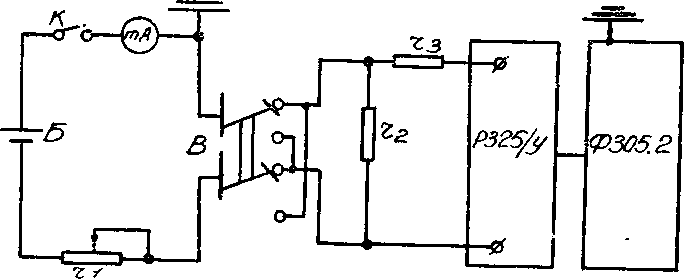

  • 5.1, Поверку микроволътнаноамперметра Р325 проводите по схеме рис.4.

Рис. 4.

Б - источник постоянного напряжения б-ЮВ; тк - образцовый миллиамперметр постоянного тока;

П - переключатель направления тока;

- регулируемое сопротивление;

Zz ~ катушка сопротивления /точность не хуже 0,1%/;

2 g - сопротивление, имитирующее внешнее сопротивление.

При поверке диапазонов измерения по току в качестве сопротивления 2 3 используйте сопротивление не хуже 0,1%.

При поверке диапазонов измерения по напряжению используйте резисторы с точностью не хуже 5%.

Определение основной погрешности производите при температуре 20 + 2°С путем сравнения показаний микровольтнаноам-перметра Р325 с показаниями образцового миллиамперметра тк класса точности не хуже 0,2 или класса 0,5 с учетом поправок. Поверку производите на всех оцифрованных отметках шкалы на одном из диапазонов измерения, а на других диапазонах измерения допускается производить поверку по конечным отметкам левой и правой частей шкалы. Основная погрешность выражается в процентах от удвоенного диапазона измерения. Действительное значение измеряемой величины определяйте по формулам:

- на диапазонах по напряжению С£х-У£г. , где 7 - показание миллиамперметра, А;

на диапазонах по току

- значения сопротивлений, Ом; Re*- входное сопротивление, Ом.

Входное сопротивление на компенсационных диапазонах измерения по току определяйте на диапазоне измерения 0,5 мкА при = ЮО Ом в схеме рис.4 по формуле

где Jg- показание миллиамперметра при установке указателя прибора Р325/У на конечную отметку шкалы с учетом поправки на этой отметке шкалы, определенной при

- 18 -

При поверке компенсационных диапазонов измерения

0,5-50 мкВ; =10“3-10-10м; ^=0 и X^IOOO Ом;

5-500 нА; Zz =10“3-10"10м;     1000 Он.

При поверке расширенных диапазонов измерения / со встроенным делителем напряжения Дкогда работает прибор как обычный вольтметр, % = 0,     = Ю“3вх / табл.1/.

При поверке расширенных диапазонов измерения по току / с шунтом микровольтметра / величину сопротивления Ег выбирайте в зависимости от величины измеряемого тока 7х и внешнего сопротивления .

Например: При поверке диапазона измерения 1нА при внеш** нем сопротивлении

% = 500 Ом из формулы:

получим:

I х 10“9 (    + ЮОО ) = 7*^2 » т.е. пи 7 s I мА

значение сопротивления Z& равно 7% = 0,001 Ом, а при

= I МОм на том же диапазоне измерения с тем же образцовым прибором при 7 = I мА, %= I Ом.

  • 5.2. Для уменьшения влияния внешних магнитных и электрических полей при поверке:

а/ схему рисЛ поместите на заземленный металлический лист / или в металлический ящик/;

б/ заземлите точку схемы согласно рис.4 ;

в/ провода, идущие от и Zj к прибору Р325/У, должны быть медными, экранированными;

г/ во избежание образования контура с большим потокосцеп лением с внешними магнитными полями проводники схемы, идущие от зажимов ”Х” прибора Р325/У к образцовой катушке ( рис.4.) и к сопротивлению , сбейте друг с другом.

  • 5.3. При поверке /особенно на нижних диапазонах измерения/ проверьте наличие термоконтактной ЭДС в контуре, образуемом сопротивлениями Zz - 2з на входе микровольтнаноампер метра Р325, и исключите их из результатов измерения, как указано в разделе 7, п. 7.5.

- 19 -

5Л. Если при поверке диапазонов измерений 0,5-50 основная погрешность прибора при внешних сопротивления,; % = Rx /max I /см.табл.I/ превосходит допустимое значение основной погрешности /табл.1/, то произведите подстройку положительной обратной связи.

5.5. Подстройку положительной обратной связи производите в схеме рисЛ следующим образом:

а/ переключатель рода измеряемой величины поставьте в положение 11

б/ переключатель диапазонов измерения поставьте в положение 0,5 juV \

ъ/ установите в схеме рис Л сопротивление =0,001 Ом или 0,01 Ом;

г/ снимите крышку ’’обратная связь” с прибора Р325/У, нажмите и зафиксируйте кнопку ”50052

д/ настройте нуль электрическим корректором нуля при нажатой кнопке ’’Измерение”;

е/ нажмите кнопку К и подайте на вход микровольтнаноам-перметра Р325 напряжение 0,5 мкВ;

ж/ поворотом реохорда ”R8” выставьте стрелку прибора Р325/У так, чтобы основная погрешность не превышала +2,5% при прямом и’ обратном направлениях тока, разность погрешности при сопротивлениях 0 и 500 Ом не превышала +1% /при этом перед каждым отсчетом производите подстройку нуля/;

з/ отожмите кнопку ”500 £ » и закройте крышку ’’Обратная связь”.
