Методика поверки «ГСОЕИ. Магнитометр контрольный ИСАТ.416632.011» (МП 2205-001-2021)
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
ФГУП «ВНИИМ им. Д.И. Менделеева»
С/ЯУГ&______2021 г.
директора
им. Д.И.Менделеева»
А.Н. Пронин
Государственная система обеспечения единства измерений МАГНИТОМЕТР КОНТРОЛЬНЫЙ
ИС АТ.416632.011
МЕТОДИКА ПОВЕРКИ
МП 2205-001-2021И. о. руководителя лаборатории государственных эталонов в области магнитных измерений
ФГУП «ВНИИМ им. Д.И. Менделеева»
Д.И. Беляков
Инженер лаборатории государственных эталонов в области
магнитных измерений
ФГУП «ВНИИМ им. Д.И. Менделеева»
В.В. Мельник
Санкт-Петербург 2021 г.
ОБЩИЕ ПОЛОЖЕНИЯНастоящая методика поверки распространяется на магнитометр контрольный ИСАТ.416632.011 (далее по тексту - МК), предназначенный для измерения модуля магнитной индукции постоянного поля в диапазоне 30000-60000 нТл, и устанавливает методы и средства его первичной и периодической поверки.
МК должен поверяться на эталоне не ниже рабочего эталона 1 разряда по ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции».
Методика поверки использует метод непосредственного сличения поверяемого СИ с эталоном той же единицы величины и должен обеспечивать прослеживаемость к Государственному первичному эталону ГЭТ 12-2021.
Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.
2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙТаблица 1- Перечень операции поверки
Наименование операции |
Номер пункта документа о поверке |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
Внешний осмотр СИ |
7 |
да |
да |
Подготовка к поверке и опробование СИ |
8 |
да |
да |
Проверка программного обеспечения СИ |
9 |
да |
да |
Определение метрологических характеристик СИ при измерении модуля магнитной индукции постоянного поля |
10 |
да |
да |
Оформление результатов поверки |
И |
да |
да |
При отрицательных результатах одной из операций поверка прекращается.
3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
При проведении испытаний должны соблюдаться следующие условия:
3.1 При проведении испытаний должны соблюдаться следующие условия:
|
15-35; 45-80; 86-106. |
-
3.2 Условия поверки должны удовлетворять требованиям ГОСТ 8.325-80, эксплуатационной документации на поверяемое СИ, правил содержания и применения эталонов, эксплуатационной документации СИ и СО, применяемых в качестве средств поверки.
-
4.1 К проведению поверки допускаются лица, изучившие настоящую методику и эксплуатационную документацию (далее ЭД), прилагаемую к МК, а так же ЭД на эталоны и другие средства поверки.
-
4.2 При проведении поверки должны соблюдаться:
-
- требования безопасности по ГОСТ 12.3.019;
-
- требования безопасности, изложенные в эксплуатационной документации.
-
5.1 Перечень средств поверки представлен в таблице 2.
Таблица 2- Перечень средств поверки
Номер пункта документа по поверке |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки |
10 |
Мера магнитной индукции (рабочий эталон 1 разряда по ГОСТ 8.030-2013), погрешность воспроизведения магнитной индукции постоянного поля не более ±0,003 % в диапазоне от 20 до 100 мкТл |
-
5.2 Используемые при поверки средства измерений должны иметь положительные результаты поверки в ФИФ ОЕИ. Используемые при поверки эталоны должны иметь положительные результаты аттестации в ФИФ ОЕИ.
-
5.3 Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
При проведении поверки МК необходимо соблюдать требования следующих документов:
правил технической эксплуатации электроустановок потребителей, утвержденные Приказом Минэнерго России от 13.01.2003 N 6;
-
- правил по охране труда при эксплуатации электроустановок, утвержденные приказом Минтруда России от 24.07.2013г., №328н;
-
- правил техники безопасности указанные в Руководстве по эксплуатации ИСАТ.416632.011 РЭ;
- правил по охране труда, действующих на месте проведения поверки.
7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ-
7.1 Проверить МК на соответствие внешнего вида описанию типа СИ.
-
7.2 МК не должен иметь механических повреждений или иных дефектов, влияющих на качество его работы.
-
7.2 Соединения в разъемах магнитометра должны быть надежными.
-
7.3 Маркировка магнитометра должна быть целой, четкой, хорошо читаемой.
-
7.4 Результаты внешнего осмотра считают положительными, если МК не имеет повреждений или иных дефектов, маркировка магнитометра целая, соединения в разъемах датчика надежные.
-
7.5 Знак утверждения типа должен быть нанесен на титульный лист руководства по эксплуатации - типографским способом, на лицевую панель МК - ударно-фотохимичеким методом.
-
8.1 Подготовка МК к проведению измерений

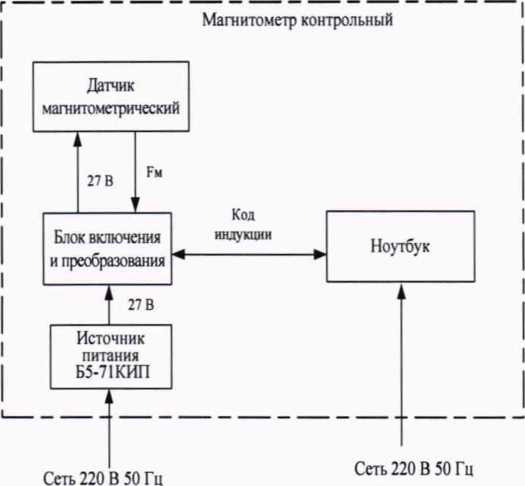

Для проведения измерений собрать установку в соответствии с рисунком 1.
Рисунок 1 - Схема подключения
-
8.1.1 Перед подключением датчика магнитометрического (далее по тексту - ДМ ) после его транспортирования выдержать магнитометр в нормальных климатических условиях применения на менее 2 ч.
-
8.1.2 Установить преобразователь первичный (далее по тексту - ПП) и жестко закрепить в положении, при котором индикатор «Сигнал» на БЭ будет гореть непрерывно. Данное положение будет обеспечивать условия возникновения генерации.
-
8.1.3 Подключить ДМ к электронно-измерительному блоку в соответствии с нумераций контактов выходного соединения.
-
8.1.4 Подать питание на ДМ от внешнего оборудования. По прошествии не более чем 15 мин ДМ выйдет на режим, а контрольные индикаторы будут светиться зелёным светом. МК готов к работе.
-
8.2 Опробование МК
При опробовании проверяют действие доступных без вскрытия СИ органов контроля, управления, регулирования, настройки и коррекции.
-
8.2.1 Подтверждение соответствия программного обеспечения
-
8.2.2 Идентификация автономного ПО МК осуществляется путем проверки номера версии ПО.
-
8.2.3 В программе управления выйти в режим «О программе» и проверить соответствие номера версии ПО.
Подтверждение соответствия программного обеспечения
Идентификация автономного ПО МК осуществляется путем проверки номера версии ПО.
В меню вкладки «?» выбрать пункт «О программе» и проверить соответствие номера версии ПО.
10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ-
10.1 Проверка диапазона измерений и определение абсолютной погрешности измерения модуля магнитной индукции постоянного поля.
-
10.1.1 Установить в центре рабочего объема эталона преобразователь первичный МК визуально под углом 45° к направлению магнитного поля, создаваемого эталоном.
-
10.1.2 Включить МК. На пульте управления эталона последовательно задать номинальные воспроизводимые (действительные) значения модуля магнитной индукции (МИ), как указано в таблице 3. Записать результаты измерений и сравнить результаты измерений модуля МИ магнитометром для каждого воспроизводимого значения модуля МИ с наименьшими и наибольшими допускаемыми значениями модуля МИ (по данным таблицы 3).
-
Таблица 3
Действительное значение, нТл |
Измеренное значение, нТл |
Абсолютная погрешность, нТл |
30000 | ||
40000 | ||
50000 | ||
60000 |
-
11.1 Результаты проверки диапазона измерения модуля магнитной индукции магнитометром МК считаются положительными, если МК позволяет измерять значения магнитной индукции в диапазоне от 30000 до 60000 нТл и допускаемая абсолютная погрешность измерений не превышает ±2,5 нТл для каждого воспроизводимого значения МИ (по данным таблицы 2).
При каждом значении модуля МИ провести оценку среднего квадратического отклонения.
-
11.2 Определение среднего квадратического отклонения результата измерений
-
11.2.1 При каждом значении модуля МИ провести по 10 единичных измерений и определить среднее арифметическое значение (Ви) наблюдений:
-
где В, - результат единичного измерения модуля МИ магнитометром МК;
и - число измерений.
Поправка к показаниям магнитометра определяется как разность между значением модуля МИ, воспроизводимыми эталоном и измеренным средним арифметическим значением Ви исследуемого магнитометра МК.
-
11.2.2 Экспериментальное стандартное отклонение наблюдаемых значений относительно среднего Ви определить как:
п ~ 1 1=1
Среднее квадратическое отклонение результата измерений от среднего значения Ви, при п-1 степенях свободы, рассчитать по формуле:
"■’.'С-,,- (“.-vr.-
11.2.3 Результаты проверки среднего квадратического отклонения результата измерений считаются положительными, если не превышают 0,005 нТл.
-
11.1 Результаты поверки рекомендуется оформлять протоколом, рекомендуемая форма протокола приведена в Приложении 1.
-
11.2 При положительных результатах поверки данные о поверке заносятся в ФИФ ОЕИ.
-
11.3 При отрицательных результатах поверки оформляют извещение о непригодности установленной формы.
Форма протокола поверки
НПО (НИЛ) №____ Всего листов___Лист___
адрес лаборатории, корпус, помещение
ПРОТОКОЛ ПОВЕРКИ№ XXX от ХХ.ХХ.20ХХ г.
Наименование средства измерений (эталона), тип |
Магнитометр контрольный ИСАТ.416632.011 |
Регистрационный номер в Федеральном информационном фонде | |
Заводской (серийный) номер или буквенноцифровое обозначение |
001 |
Изготовитель (если имеется информация) |
АО «НПП «Радар ммс» |
Год выпуска (если имеется информация) |
2020 г. |
Заказчик (наименование и юридический адрес) |
АО «НПП «Радар ммс», 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит А |
Дата предыдущей поверки | |
Адрес места выполнения поверки (если поверка выполняется на территории Заказчика) |
Вид поверки___________
Методика поверки_________________________________________________
Средства поверки:
Наименование и регистрационный номер эталона, тип СИ, заводской номер, номер паспорта на ГСО |
Метрологические характеристики |
Условия поверки:
Параметры |
Требования нд |
Измеренные значения |
Температура окружающего воздуха, °C |
15-35 | |
Относительная влажность воздуха, % |
45-80 | |
Атмосферное давление, кПа |
86-106 |
Всего листов____Лист____
Результаты поверки:
-
1. Внешний осмотр______________________________________________________
-
2. Опробование_________________________________________________________
-
3. Подтверждение соответствия ПО (при необходимости)___________________
-
4. Определение метрологических характеристик (в соответствии требованиям
методики поверки)_______________________________________________________
-
5. Дополнительная информация (состояние объекта поверки, сведения о ремонте, юстировке)_______________________________________________________________
Заключение: СИ (эталон) соответствует (не соответствует) предъявленным требованиям и признано годным (не годным) к применению
На основании результата поверки выдано (по заявлению владельца СИ):
свидетельство о поверке №__________________________от_________________________
извещение о непригодности №________________от_____________________________
Поверку произвел ________________ ____________ _____________
ФИО подпись Дата
Примечание:
-
1) перечень контролируемых параметров определен требованиями методики поверки;
-
2) допускается в разделе дополнительная информация внесение любой другой информации, не противоречащей действующему законодательству по ОЕИ, которую НИО/НИЛ считает необходимой внести в протокол поверки;
-
3) Сведения о выданном свидетельстве о поверке СИ или извещении о непригодности к применению СИ указываются только в случае выдачи протокола заказчику по его заявлению
