Методика поверки «ОСЦИЛЛОГРАФ ДВУХЛУЧЕВОЙ ЗАПОМИНАЮЩИЙ С8-17» (МП 2.044.116)

ОСЦИЛЛОГРАФ ДВУХЛУЧЕВОЙ

ЗАПОМИНАЮЩИЙ С8-17

МЕТОДИКА ПОВЕРКИ 2.044. 116

Необходаюсть замены конденсатора CI на один ид вшеукаввнных номиналов конденсаторов может воз-* дакнуть при невозможности произвести компенсацию делителя подстроечным конденсатором СЗ.

Регулирование выносного делителя 1:10 производится следующим образом:

установите органы регулирования в выходной части выносного делителя 1:10 (£2, S3, СЗ) в среднее положение;

произведите операции по компенсации, описанные в разделе 9;

произведите проверку в настройку времени нарастания и формы импульса переменными резисторами 22 и 23.

• II. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 11.1. С целью обеспечения достоянной исправности и готовности прибора к использованию по прямому назначению соблюдайте установленные в этом разделе порядок и правила технического обслуживания прибора.

• 11.2. Внешний осмотр прибора предусматривает: проверку крепления органов управления и регулирования, плавности их действия и четкости фиксации;

проверку состояния лакокрасочных и гальванических покрытий;

проверку исправности кабелей и комплектности прибора.

II. 3. Контроль внутреннего состояния монтажа и устройств прибора предусматривает:

провето крепления устройств, состояния контровки резьбовых со единений, наличия скалов и трещин на деталях из пластмасс;

удаление пыли, грязи и коррозии;

принятие мер по защите коррозирующих мест.

• 12. ПОВЕРКА ПРИБОРА

  • 12.I. Введение

Данный раздел устанавливает методы и средства периодической поверки прибора при его эксплуатации.

Порядок поверки прибора определяется ГОСТ 8.311-78.

Периодичность поверки в соответствии с этим государственны стандартом устанавливается:

для приборов, подлежащих государственной поверке, - органами государственной метрологической службы;

для приборов, подлежащих ведомственной поверке, - органами ведомственной метрологической службы.

Рекомендуемая периодичность проведения поверки - один раз в год при наработке не менее 1000 ч в год.

• 12.2. Операция и средства поверки

• 12.2.1. При проведении поверки производите операции и применяйте средства поверки, указанные в в табл.7.

  Таблица 7

  Номер пункта раздела поверки	Наименование операции	Поверяемые отметки	Допускаемые значения погрешностей или предельные значения определяемых параметров	Средства позерки
  				образцовые	вспомогательные
  12.4.1	Внешний осмотр	—			-
  12.4.2	Опробование	-	-		И1-Н
  12.4.3	Определение ширины линии лучей	В центре, У верхней и У нижней границы шкалы	Не более I мм		И1 и
  12.4.4	Определение погрешности коэффициента отклонения	Во всех положениях переключателя v/ДЕЛ	4 %		И1-9
  12.4.5	Определение погрешности коэффициента развертки	Во всех положениях переключателя ЧРВМЯ/ТГЯХ	4 %		И1-Э
  12.4.6	Определение времени нарастания	Во всех положениях переключателя v/ДЕЛ	Не более 350 нс		И1-1х
  12.4.7	Определение величины ввброса ИХ	То же .	5 %		И1-1;
  12.4.8	Определение неравномер- • нос та веройны изображения	То же	2 %		И1-П

Примечания: I. Вместо указанных в табл.7 образцовых к вспомогательных средств поварня разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемо! точностью.

2. Все средства поверка должны быть исправны н иметь свидетельства (отметки в фодаулярах или паспортах) о государственно! или ведомственной поверке.

3. Операции, по пп.12.4.6 - 12.4.8 должны проводиться только при выпуске приборов из ремонта.

Основные технические характеристики средств поверки указаны в табл.8.

Таблица 8

• 12.3.. Условия поверка и подготовки к ней

• 12.3.1. При проведении поверки должны соблюдаться следующие условии:

температура окруааздз! среды (20 + 5) °C; атмосферное давление (100 +4) j£a (750 + 30) ьш рт.ст. ;

напряжедже источника питания (220 + 4,4) В, частотой (50 + 0,5) Гц и (60 + 0,6) Гц и содержанием гармоник не более 5

Примечание. Допускается проведение поверки в условиях, реально существующих в цехе, лаборатории в отличающихся от нормальных, если они не выход® за пределы р^Зочих условий на изделия и на конт-

радьно-измержтедьную аппаратуру, прасеняемую при поверив,

• 12.3.2. В помещении, в котором проводится поверка, не должно быть источников сильных электрических в магнитных полей, которые могут повлиять на результаты измерений, а также механических вибраций и сотрясений.

• 12.3.3. Перед проведением опередив поверки выполните подготовительные работы, оговоренные в

• разделе 8:

разместите прибор на рабочем месте, обеспечьте удобство работы и исключите попядяниа на экран ЭЛТ прямых солнечных лучей;

подготовьте вспоизга^ельные устройства (кабели, нагрузки, аттенюаторы и т.д.) из комплектов прибора и образцовых средств поверки;

соедините проводом клемму ф на задней стенке прибора с миной защитного заземления;

подключите прибор и контрольно-измерительную аппаратуру к сети питания 220 В, (50 + 0,5) Гц или (60 + 0,6) Гц;

включите прибор и контрольно-измерительную аппаратуру и дайте прогреться в течение времени, установленного для данной аппаратуры.

• 12.4. Проведение поверки

• 12.4.1. При проведении внешнего осмотра про верьте следующее:

наличие и целостность пломб;

комплектность на соответствие разделу 3 и требованиям 'раздела 6;

• нет ли механических повреждений крышек, передней'панели, регулировочных и соединительных элементов и устройств, нарушающих работу прибора или затрудняющих поверку;

наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений, плавность вращения органов настройки; наличие плавких вставок, счетчика временя наработки;

частоту гнезд, разъемов и клемм; СОСТОЯНИе кабелей И переходников;

состояние лакокрасочных покрытий и четкость маркировок;

нет ли отсоединившихся или слабо закрепленных элементов (определяется на слух при наклонах прибора).

• 12.4.2. Опробование работы прибора проводите для оценки его исправности.

Опробование работы прибора начинайте с проверки его работы при нажатой кнопке БЕЗ аАПОЫМйд-НИЯ в автоколебательном режиме в соответствии с пунктом 9.1.2.

Затем производите калибровку коэффициентов отклонения и развертки как указано в пункте 9.1.8.

Поверку работы органов установки коэффициента развертки производите следующим образам.

Уставоште органы управления пркборсм в положения:

▼/ДЕЛ - в положение О,ГУ;

переапэтатедь а* - в положение №ЗЯ/ВВЛ - в положение 0,2 _ав ; ЗАПУСК - в "‘положения 1:1; +1; ео ; ШКОЛА У2 У1 - в положение У1;

КНОПКА Z - нажата.

Генератор И1-11 установите в режиме внутреннего запуска. Вход У1 с помощью тройника СВ-50-95П соедините с выходом генератора И1-11 и входом синхронизации прибора. Установите длительность положительного импульса генератора равной I мкс, что соответствует пяти деланиям шкалы ЭЛТ по горизонтали, частоту повторения - равной 100 мкс; амплитуду импульса - равной четырем делениям шкалы по вертикали. Ручками УРОВЕНЬ в ПОДСТРОЙКА ШКАЛ! добейтесь устойчивого изображения импульса и шкалы на экране ЭЛТ.

у вал ин ина я фиксированное значение коэффициента развертки, наблюдайте уменьшение ширины импульсов на.экране ЭЛТ. При достижении ширины изображения вшульса одного деления длительность импульса увеличивайте так, чтобы ширина изображения импульса на экране ЭЛТ снова была равной пяти делениям по горизонтали. Увеличивая фиксированное значение коэффициента развертки в соответственно, изменяя длительность импульса, проверьте все фиксированные значения коэффициента развертки. При этом соответственно увеличивайте период повторения импульсов.

Поверку' работы прибора в режиме внутреннего запуска производите следующим образом.

Установите органы управления прибором в положения:

. у /ДЕН - в положение ОДУ;

нерениючатель - в положение       ;

вгемя/ДРЛ - в положение 0,5 те ; ЗАПУСК - в положения У2; +"; со ; ШКАЛА У2 У1 - в положение У2; кнопка z - нажата.

На вход —У2 подайте импульс с генератора И1-11 длительностью I мкс, периодом повторения 100 икс. Амплитуду сигнала установите равной четырем делениям шкалы ЭЛТ по .вертикали. Ручкой УРГУгШТЬ д при необходимости ручкой ПОДСТРОЙКА ШКАЛЫ добейтесь устойчивого изображения импульса на экране ЭЛТ. Измените величину изображения импульса до 0,3 делений шкалы ЭЛТ. Уменьшение амплитуда импульса не должно приводить к срыву синхронизации. Пра необходимости ручками УРОВЕНЬ и ПОДСТРОЙКА ШКАЛЫ добейтесь устойчивого изображения сигнала.

Аналогично произведите поверку по входу —*)УГ. Поверку работы органов регулирования коэффициента отклонения произведите следующим образом.

Установите органы управления прибором в положения:

ВРЕШ/ДЕЛ - в положение 0,2 гае ; ЗАПУСК - в положения +; со ; ШКАЛА У2 У1 - в положение У2; кнопка z - нажата;

у/ДЕЛ - в положение 1_ву ; переключатель —  - в положение       •

С генератора Г5-63 подайте синхроимпульс на . гнездо внеанего запуска прибора. На вход —У2

подайте импульс с генератора Г5-63 длительностью 0,5 мс и периодом повторения I мс. Амплитуду сигнала установите равной пяти делениям шкалы ЭЛТ по вертикали. Добейтесь ручками УРОВЕНЬ и ПОДСТРОЙКА ШКАЛЫ устойчивого изображения сигнала. Увеличивайте фиксированное значение коэффициента отклонения до достижения высоты импульса одного деления по вертикали. Амплитуду импульса генератора Г5-63 снова увеличивайте так, чтобы высота изображения была равна пяти делениям по вертикали. Проверьте все фиксированные значения коэффициента отклонения. На одном фиксированном положении коэффициента отклонения проверьте работоспособность плавного регулирования коэффициента отклонения. Установите величину изображения импульса равной пяти делениям шкалы ЭЛТ по вертикали, поверните ручку против часовой стрелки, изображение импуль

са должно уменьшаться не менее чем в 2,5 раза.

• 12.4.3. Определение- ширины линии луча производите следующим образом.

Органы управления прибором установите в положения:

v /ДЕЛ - в положение 5 v ; ВРЕйЯ/ДЕЛ - в положение 2 ms ; кнопки z ,       - нажаты;

ШКАПА У2 У1- в положение И. Генератор MI-II установите в режим внутреннего запуска.

На вход —«■) У1 подайте с генератора И1-11 импульс длительностью 50 мкс, периодом следования 100 мкс и амплитудой 2-5 В. При помощи ручек JPOBEHb и ПОДСТРОЙКА ШКАЖ установите на экране ЭЛТ две горизонтальные линии. Ручкой | переместите изображение к верхней границе * шкалы. Установите минимальную яркость, удобную для измерения, и оптимальную фокусировку.

Измените амплитуду импульсов до значения , при котором светящиеся линии соприкасаются,Ширину линии луча по вертикали в др-леняях вычисляют по

Аналогично определите ширину линии луча в центре и у нижней границы шкалы.

Подайте импульс на вход —У2 и аналогично определите ширину линия луча 2.

Результаты считаются удовлетворительными, если ширина линии луча не превышает I мм,

• 12.4.4. Определение погрешности коэффициента отклонения произведите следующим образом.

Сбалансируйте усилителя У1 и У2 в соответствии с указаниями, изложенными в разделе 9.

Органы управления прибора установите в следующие положения:

кнопка z - нажата; переключатель oi - в положение ~   ;

ручка плавного усилителя - в положение ; ВРЙЩ/ДЕЛ - в положение 0,5 те ;

ЗАПУСК - в положения У2; +;        ;

ШКАЛА У2 У1 - в положение У2.

Ручкой ПОДСТРОЙКА ШКАШ добейтесь стабильности шкалы, ручкой       установите ее оптимальную

яркость. На вход „ У2 последовательно во всех положениях переключателя V /ДЕЛ подайте калиброванный импульсный сигнал с калибратора И1-9 с амплитудой, обеспечивающей отклонения луча на 4 деления шкалы.

Нажмите кнопку двмшщя калибратора ’И1-9; размер изображения сигнала установите равным требуемому числу делений шкалы в эоне +1 деление от центральной вертикальной оси, при этом изображение должно располагаться симметрично относительно горизонтальной осн шкалы.

По шкале калибратора ИХ-9 определите отклонение установленного значения напряжения в процентах от номинального.

В положении 5 V переключателя V /ДЕЛ проверку производите, кроме того, на двух и шести делениях шкалы. Для определения погрешности коэффициента отклонения при работе с выносным делителем 1:10 на вход осциллографа через выносной делитель 1:10 в положении ОДУпереключателя ч /JS&1L с калибратора И1-9 подайте сигнал величины, обеспечивающей размер изображения, равный шести делениям шкалы, и определите отклонение установленного напряжения от номинального по шкале калибратора И1-9.

Аналогично производите проверку по усиление У1, при этом переключатель ШКАПА У2, У1 установите в положение У1. Тумблер + - может быть в любса положении.

Результаты считаются удовлетворительными, если погрешность коэффициента отклонения на двух ж четырех делениях шкалы не превышает 4 %, погрешность коэффициента отклонения на шести делениях шкалы не превышает 3 а при работе с выносных: делителем 1:10 погрешность коэффициента отклонения не превышает 10 %.

• 12.4.5. Определение погрешности коэффициента развертки производите следующим образом.

Органы управления прибором установите в положения:

кнопка z - нажата;

переключатель ~ s' - в положение ~   ;

ручка плавного усилителя - в положение ; ШКАЛА У2, У1 - в положение У2; 7/ДЕЛ - в положение 0,2 V ;

ЗАПУСК - в положения У2; +; гм .

Церед проверкой погрешности коэффициента развертки откалибруйте развертку по методике, указанной в разделе 9.

На вход —У2 с калибратора Ж-9 во sees по* . енаях переключателя BffiKH/ДЕЛ подайте пернода-ческий сигнал калиброванных временных интервалов.

Величину изображения сигнала установите равное трем или четырем делениям в любом из положений переключателя ^v /ДЕЛ.

Нажмите кнопку ДЕВИАЦИЯ калибратора И1-9. Погрешность коэффициента развертки определяется на десяти делениях шкалы и на четырех делениях шкалы. Совместите четыре или десять периодов изображения сигнала с четырьмя или 10 делениями шкалы. По шкале калибратора И1-9 определите отклонение установленного значения калиброванных временных интервалов в процентах от номинального.

Установите переключатель ШКАЛА У2, У1 в положение У1, переключатель + установите в положение + и проводите аналогично проверку погрешности коэффициента развертки для первого луча.

Результаты считаются-удовлетворительными, если:

а) погрешность коэффициента развертки на четырех делениях шкалы не превышает 4

б) погрешность коэффициентов развертки на 10 делениях шкалы не превышает 3 %.

• 12.4.6. Определение времени нарастания производится следующим образом. Органы управления установите в положения:

кнопка z - нажата;

v/ДЕЛ - в положение ImV ; переключатель ~ ~ - в положение —   ;

ручка плавного усилителя - в положение ; ВРЕМЯ/ДЕЛ - в положение 0,2 из ; ЗАПУСК - в положения 1:10; +;      ;

ШКАЛА У2; У1 - в положение У2.

СхеМа соединения прибора при определении параметров ПХ приведена на рис.18.

* Определение времени нарастания ПХ производите по усилителю У1 и У2 и по всем входам. Ручкой ПОДСТРОЙКА ШКАЛЫ добейтесь стабильности шкалы.

Органы управления генератором И1-11 установите в следующие положения:

ДЛИТЕЛЬНОСТЬ - в положение 3 - 10ms ;

ПЕИЮД - в положение 1-3 ms ;

ЗАПУСК -. в положение ВНУТР.; переключатель режима выхода - в положение -TL-Амплитуду импульса на экране установите равной 4-5 делениям. Время нарастания определите во всех положениях переключателя v /ДЕЛ, а при работе с выносным делителем 1:10 - в положение 0,Iv Определение времени нарастания ПХ производите импульсами положительной и отрицательной полярности.

Определение времени нарастания ПХ по усилителю У1 производите в двух положениях тумблера + -. На рис.19 приведен график определения параметров ПХ.

Результаты считаются удовлетворительными, если время нарастания ПХ усилителей У1 и У2 во всех положениях переключателя v /ДЕЛ при работе с выносным делением 1:10 .не превышает 350 нс.

• 12.4.7. Определение величины выброса ПХ проверяется на том же изображении импульса на экране ЭЛТ, что и время нарастания ПХ. Проверка производятся во всех положениях переключателя 7 /ДЕЛ и spa работе с выносным делителем 1:10 импульсами яак положительной, так и отрицательной полярности.

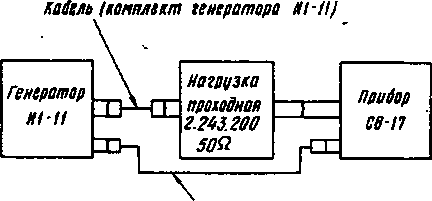

Рис. 18. Схема соединения приборов при определении параметров ПХ

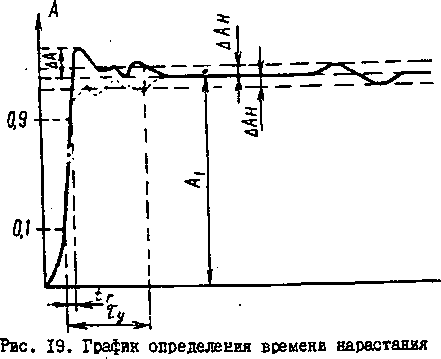

высброса, неравномерности, установившегося значения и времени установления ПХ:

t_r время нарастания ПХ;

- время установления ПХ;

ДА - выброс ПХ; дАн - неравномерность ПХ;

Aj - установившееся (амплитудное) значение ПХ

Значение выброса определяется по формуле (7):

5 и=-^4--⁽⁷⁾

А

где 8_И “ значение выброса, %;

ДА - выброс ПХ, деление;

А - установившееся значение ПХ, деление. Результаты считаются удовлетворительными, если величина выброса на ПХ усилителей У1, У2 во всех положениях переключателя V /ДЕЛ не превышает 5

• 12.4. 8. Определение неравномерности ве глины изображения импульса производится следующим образом.

Органы управления прибором установите в положения:

кнопка z - нажата;

ВРЭДЯ/ЛЕЛ - в положение 20 яе ;

ЗАПУСК - в положения 1:10; ♦ ; ~

не рею.ючатель ~ ~ - в положение —  ;

ручка плавного усиления - в положение       .

Определение производится по усилителю У1 и У2 и во всех положениях переключателя v /ДЕЛ, а при работе с выносным делителем 1:10 в положении О,IV .

Органы управления генератором KI-II установите в следующие положения:

переключатель режима выхода - в положениеЛ-Г; ПЕРИОД - в положение 0,3 - Ims ;

ЗАПУСК - в положение ВНУТР.

Размер изображения сигнала устанавливайте от 4 до 5 делений шкалы на каждом из положений переключателя v /ДЕЛ с помощью делителей генератора И1-11.

Ь положении 5 v переключателя V /ДЕЛ неравномерность ИХ определяется по импульсу длительностью 100 мкс при положении переключателя режима выхода генератора И1-11.

Величина неравномерности вершины изображения импульса подсчитывается по формуле (8):

5н = ----■ 100.                        (8)

где        - значение неравномерности ПХ,

дА_н~ максимальное отклонение от установив шегося значения ПХ, деление;

А - установившееся значение ПХ,“деление.

Результаты считаются удовлетворительными, ес ли неравномерность вершины изображения импульса к превышает 2 J.

• 12.5. Оформление результатов поверки

• 12.5.1. Внесите результаты поверки в формул прибора и нанесите оттиск доверительного клейма.

• 12.5.2. Для.приборов, подлежащих государств ной поверке и прошедших поверку с положительными результатами, выдается свидетельство о государст венной поверке органами государственной метролог ческой службы. Для приборов, подлежащих ведомств ной поверке и прошедших поверку с положительными результатами, выдается свидетельство о ведомстве ной поверке органами ведомственной метрологичес] службы.

• 12.5.3. На приборах, прошедших поверку с о* нательными результатами, обязательно гасится кд> мо.

13. ПРАВИЛА ХРАНЕНИЯ

• 13.1. Срок хранения прибора в отапливаемом помещении с температурой воздуха от 278 до 313 (от 5 до 40 °C) и относительной влажности возду не более 65 1» при температуре 293 К (20 °C) -10 лет.

При хранении прибора в неотапливаемом xpai лише расконсервацию производите перед началом i пользования прибора.

Срок хранения в неотапливаемом помещении > температурой воздуха от 223 до 313 К (от минус до плюс 40 °C) и относительной влажности возд
