Описание типа «Трансформаторы тока ТОЛ-НТЗ. » (ИЦРМ-МП-221-20)
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2021 г. № 948
Лист № 1
Всего листов 7
Регистрационный № 69606-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТОЛ-НТЗ
Назначение средства измеренийТрансформаторы тока ТОЛ-НТЗ (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на использовании электромагнитной индукции, т.е. на создании ЭДС Трансформаторы тока относятся к классу масштабных электрических величин.
Трансформаторы предназначены для установки в
явления переменным магнитным полем. измерительных преобразователей комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.
Трансформаторы тока ТОЛ-НТЗ по принципу конструкции - опорные, с литой изоляцией, по числу ступеней трансформации - одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков первичной (перемычки) или/и вторичной обмотки (ответвления).
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора, является главной изоляцией и защищает его внутренние части от механических и климатических воздействий.
Вторичные обмотки намотаны на отдельных магнитопроводах.
Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, количеством обмоток, формой и размерами корпуса, массой, расположением выводов.
Трансформаторы, имеющие в своем обозначении букву «Б», справа и слева от контактных площадок имеют изоляционные перегородки (барьеры), увеличивающие расстояния для поверхностных токов утечки. Трансформаторы с переключением по первичной обмотке имеют в своем обозначении букву «П». Трансформаторы с ответвлениями (отпайками) на вторичных обмотках имеют в своем обозначении букву «К».
Выводы первичной обмотки выведены на верхнюю, боковую или нижнюю часть литого корпуса и выполнены в виде:
-
- контактных площадок с отверстиями для болтов М12;
-
- плоского штыревого наконечника;
-
- штепсельного разъема.
Выводы вторичных обмоток расположены в нижней части корпуса трансформатора и имеют 4 варианта исполнения - «А», «В», «С» и «D». Выводы выполнены в виде винтов М6 и расположены в контактной коробке, размещенной в основании трансформатора и закрываемой съемной изоляционной пломбируемой крышкой для защиты от несанкционированного доступа.
Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму. По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку.
Для крепления на месте установки трансформаторы имеют закладные гайки в основании корпуса (или металлическую площадку с отверстиями). На трансформаторах имеется табличка технических данных.
Общий вид трансформаторов представлен на рисунках 1 - 3. Нанесение знака поверки на трансформаторы не предусмотрено. Место нанесения заводских (серийных номеров) - на боковой или верхней панели корпуса на табличке технических данных; способ нанесения -трафаретная печать; формат - 5 (или 6) цифр.
Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 4.
Рабочее положение трансформаторов в пространстве - любое.
Место пломбирования

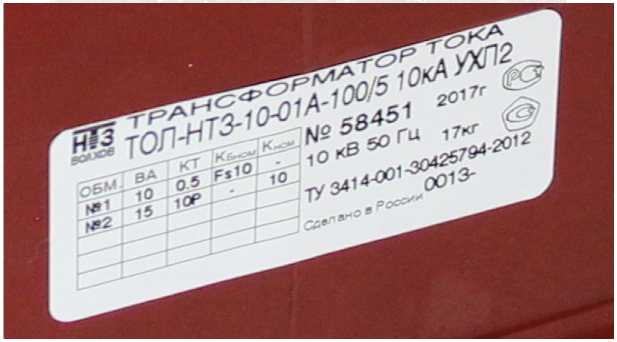

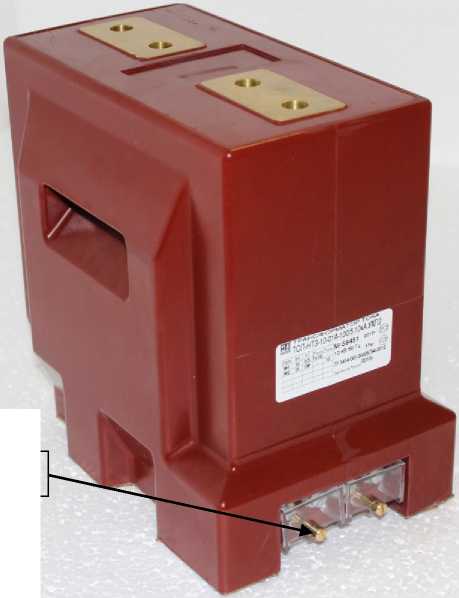

Рисунок 1 - Общий вид трансформаторов тока ТОЛ-НТЗ-10
Место пломбирования

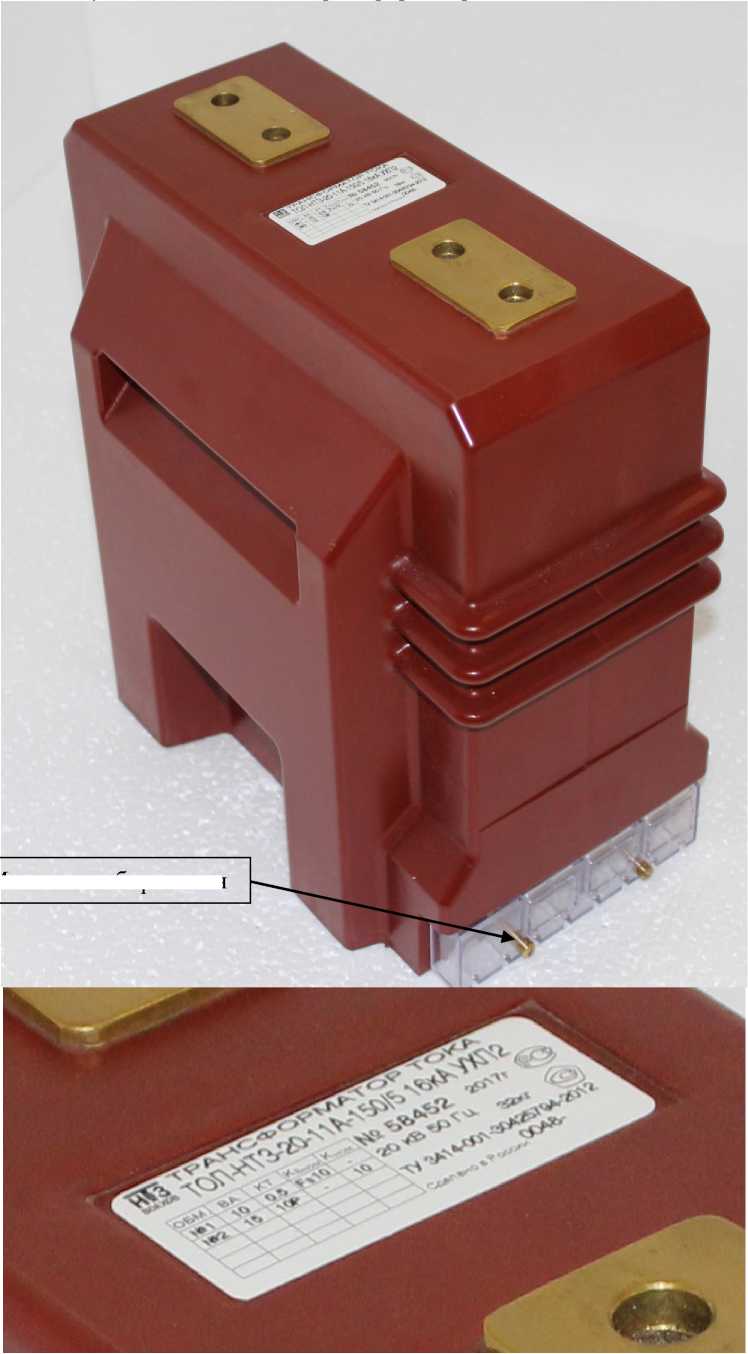

Рисунок 2 - Общий вид трансформаторов тока ТОЛ-НТЗ-20
Рисунок 3 - Общий вид трансформаторов тока ТОЛ-НТЗ-35
Место пломбирования
|
О&м |
вл |
кт |
Кг-т-^ . | |
|
1*1 |
10 |
F*5 |
1 | |
|
[*Ё |
1Й |
10Р |
- |
IS |
|
1 1 | ||||
ТУ ЗЛ1 *4)01 -30425794^2012
Т О Л - НТЗ - ХХ - Х Х Х Х Х - Х^Х^Х - Х/Х/Х - Х/Х Х Х 2 (Х)
Дополнительная информация Категория размещения по ГОСТ 15150-69
Климатическое исполнение по ГОСТ 15150-69
Односекундный ток термической стойкости, кА
Номинальный вторичный ток, А
Номинальный первичный ток, А
Номинальная нагрузка, В •А Для измерительных обмоток: Класс точности и номинальный коэффициент безопасности приборов (Fs);
Для защитных обмоток:
Класс точности и номинальная предельная кратность_________
Исполнение с барьерами (Б) - при наличии_____________
Исполнение с переключением (П, К) - при наличии Исполнение вторичных выводов
(А, В, С, D, М, Н)
Исполнение по длине корпуса (1, 2, 3, ...)
Конструктивное исполнение (0, 1, 2, 3, 4, 5, 6, .)
Номинальное напряжение, кВ (10, 20, 35)
Зарегистрированный товарный знак изготовителя
С литой изоляцией_________
Опорный_______________
Трансформатор тока
Рисунок 4 - Структура условного обозначения трансформаторов тока ТОЛ-НТЗ
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТОЛ-НТЗ
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
от 10 до 35 включ. |
|
Номинальный первичный ток, А |
от 5 до 5000 включ. |
|
Номинальный вторичный ток, А |
1; 5 |
|
Количество вторичных обмоток |
до 6 включ. |
|
Номинальная вторичная нагрузка, В^А
|
1; 2; 2,5 от 3 до 100 включ. |
|
Класс точности вторичных обмоток для измерений и учета 1) по ГОСТ 7746-2015 и ГОСТ Р МЭК 61869-2-2015 |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 |
|
Класс точности вторичных обмоток для защиты 1)
|
5Р; 10Р 5Р; 10Р; 5PR; 10PR; PX; PXR; TPX; TPY; TPZ |
|
Номинальная предельная кратность вторичных обмоток для защиты, Кном |
от 2 до 35 включ. |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном |
от 2 до 35 включ. |
|
Номинальная частота напряжения сети, Гц |
50 или 60 2) |
|
Примечания
| |
Таблица 2 - Основные технические характеристики трансформаторов тока ТОЛ-НТЗ
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, (длинахширинахвысота) |
от 232х 148x224 до 520x250x440 включ. |
|
Масса, кг |
от 17 до 105 включ. |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ2, диапазон рабочих температур от -60 до +55 °С 1); Т2, диапазон рабочих температур от -10 до +60 °С 1) |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
4^105 |
|
Примечание - 1) - верхнее значение температуры окружающего воздуха с учетом нагрева внутри КРУ | |
наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока ТОЛ-НТЗ |
ТУ 3414-001-30425794-2012 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Паспорт |
0.НТЗ.486.001 ПС; 0.НТЗ.486.013 ПС; 0.НТЗ.486.014 ПС |
1 экз. |
|
Руководство по эксплуатации |
0.НТЗ.142.001 РЭ; 0.НТЗ.142.013 РЭ; 0.НТЗ.142.014 РЭ |
1 экз. 1) |
|
Продолжение таблицы 3 | ||
|
Наименование |
Обозначение |
Количество |
|
Методика поверки |
ИЦРМ-МП-221-20 |
1 экз. 1) 2) |
Примечания
-
1) - размещено в свободном доступе на техническом портале ООО «НТЗ «Волхов» и предоставляется по запросу;
-
2) - для трансформаторов тока с классами точности вторичных ГОСТ Р МЭК 61869-2-2015
обмоток по
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации в разделе 3 «Устройство».
Нормативные документы, устанавливающие требования к трансформаторам тока ТОЛ-НТЗГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
