Методика поверки «гси.ГАЗОАНАЛИЗАТОРЫ МНОГОКОМПОНЕНТНЫЕ MONOLIT» (436-0182-2020МП)
УТВЕРЖДАЮ
Зам. генерального директора
Государственная система обеспечения единства измерений ГАЗОАНАЛИЗАТОРЫ МНОГОКОМПОНЕНТНЫЕ MONOLIT
Методика поверки
436-0182-2020МП
Санкт-Петербург 2020 г.
Настоящая методика поверки распространяется на газоанализаторы многокомпонентные MONOLIT (модификаций «MONOLIT М», «MONOLIT L», «MONOLIT S», «MONOLIT SL», «MONOLIT XL», «MONOLIT XXL») (далее - газоанализаторы) и устанавливает методику их первичной поверки при вводе в эксплуатацию и периодической поверки в процессе эксплуатации.
Интервал между поверками - 1 год.
1 Операции поверки-
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1
|
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
5.1 |
Да |
Да |
|
2 Опробование |
5.2 |
Да |
Да |
|
3 Подтверждение соответствия программного обеспечения |
5.3 |
Да |
Да |
|
4 Определение метрологических характеристик |
5.4 | ||
|
4.1 Определение основной погрешности по измерительным каналам |
5.4.1 |
Да |
Да |
|
4.2 Определение вариации показаний по измерительным каналам |
5.4.2 |
Да |
Нет |
|
4.3 Определение погрешности по измерительному каналу избыточного давления и температуры газового потока (только для модификаций «MONOLIT L», «MONOLIT SL», «MONOLIT XL») |
5.4.3 |
Да |
Да |
-
1.2 Допускается проводить поверку каналов по конкретным компонентам и диапазонам измерений в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.
-
1.3 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.
-
2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.
Таблица 2
|
Номер пункта |
Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и(или) метрологические и основные характеристики средства поверки |
|
1 |
2 |
|
5 |
Прибор комбинированный ТКА-ПКМ регистрационный № 24248-09* |
|
Барометр-анероид БАММ-1 регистрационный № 5738-76 | |
|
Генератор ГГС-Р регистрационный № 62151-15 |
Продолжение таблицы 2
|
1 |
2 |
|
Генератор нулевого воздуха ZAG мод. ZAG 7001 регистрационный № 37681-08 | |
|
Азот особой чистоты сорт 2 по ГОСТ 9392-74 в баллоне под давлением | |
|
Государственные стандартные образцы ГСО-ПГС, выпускаемые в баллонах под давлением: 10531-2014 (СН4 в азоте, СО в азоте, СО2 в азоте, О2 в азоте, Н2 в азоте); 10537-2014 (SO? в азоте. H2S в азоте), 10543-2014 (СзНз в азоте); 10544-2014 (СдНю в азоте), (С5Н12 в азоте); 10546-2014 (NH3 в азоте. NO2 в азоте, NO в азоте), 10549-2014 (фреоны в азоте) | |
|
Ротаметр РМ-А-0,063 регистрационный № 19325-12 | |
|
Секундомер механический СОПпр регистрационный № 11519-11 | |
|
Вентиль точной регулировки ВТР-1, АПИ4.463.008 | |
|
Барометр образцовый переносной БОП-1М регистрационный № 26469-17 | |
|
Калибратор давления пневматический Метран-504 Водух регистрационный № 31057-06 | |
|
Установка УПСТ-2М регистрационный № 16173-02 | |
|
Калибраторы температуры QUARTZ регистрационный № 68490-17 | |
|
* - регистрационный № в Федеральном информационном фонде по обеспечению единства измерений |
-
2.2 Перечисленные оборудование и средства измерений могут быть заменены другими, обеспечивающими требуемую точность измерений метрологических характеристик газоанализаторов.
-
2.3 Все средства поверки должны иметь действующие свидетельства о поверке. ГСО-ПГС в баллонах под давлением - действующие паспорта.
-
3.1 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.
-
3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
-
3.3 При работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 03-576-03), утвержденные Госгортехнадзором России.
-
3.4 При проведении поверки должны соблюдаться требования безопасности, изложенные:
-
- в требованиях техники безопасности для защиты персонала от поражения электрическим током согласно ГОСТ 12.2.007.0-75;
-
- в Руководстве по эксплуатации газоанализаторов;
-
- в эксплуатационных документах средств измерений, используемых при поверке.
-
4.1 Все испытания должны проводиться при следующих условиях (кроме оговоренных особо):
-
- температура окружающего воздуха, °C от 15 до 25;
-
- относительная влажность окружающего среды, % от 20 до 80;
-
- атмосферное давление, кПа от 84,0 до 106,7.
-
4.2 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.
-
4.3 Перед началом поверки газоанализатор должен быть подготовлен к работе согласно РЭ и выдержан в нормальных условиях не менее 8 часов.
-
4.4 Баллоны с поверочными газовыми смесями (в дальнейшем ПГС) должны быть выдержаны при температуре (20 ± 5) °C не менее 24 часов.
-
4.5 Все средства измерения, используемые при проведении поверки, должны быть поверены и иметь действующие свидетельства о поверке.
-
4.6 При проведении поверки должны соблюдаться требования безопасности, изложенные в эксплутационных документах используемых средств измерений, в Руководстве по эксплуатации газоанализатора.
-
4.7 При эксплуатации ПГС в баллонах под давлением должны соблюдаться Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденные приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.
-
5 Проведение поверки
При проведении внешнего осмотра устанавливают соответствие газоанализаторов следующим требованиям:
-
- отсутствие внешних повреждений, влияющих на работоспособность;
-
- исправность органов управления;
-
- маркировка, соответствующая требованиям РЭ;
-
- чёткость надписей на лицевой панели.
Газоанализаторы считаются выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.
5.2 Опробование-
5.2.1 Проверка общего функционирования.
Проверка общего функционирования газоанализаторов (работоспособность измерительных каналов, пробоотборного насоса, величины заряда аккумуляторной батареи) выполняется автоматически (автотестирование) при их включении.
Результат проверки считают положительным, если все технические тесты газоанализаторов завершились успешно.
5.3 Подтверждение соответствия программного обеспечения-
5.3.1 Подтверждение соответствия программного обеспечения (ПО) газоанализаторов проводится путём проверки соответствия ПО газоанализаторов, представленных на поверку, тому ПО, которое зафиксировано при испытаниях в целях утверждения типа.
-
5.3.2 Для проверки соответствия ПО выполняют следующие операции:
-
- при помощи пункта основного меню «Информация», выводят на экран газоанализатора информацию о ПО;
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа газоанализаторов.
Результат подтверждения соответствия ПО считают положительными, если идентификационные данные соответствуют указанным в описании типа газоанализаторов.
5.4 Определение метрологических характеристик-
5.4.1 Определение основной погрешности и проверка диапазонов измерений по газовым измерительным каналам.
Определение проводят последовательно по каждому измерительному каналу при поочерёдной подаче на вход газоанализатора ГС. Технические характеристики ГС указаны в таблице А.1 Приложения А, соответственно определяемому компоненту.
Последовательность подачи ГС:
-
- №№ 1-2-3-2-1 - при первичной поверке;
-
- №№ 1-2-3 - при периодической поверке.
Подачу ГС на газоанализатор осуществляют в следующей последовательности:
-
- подготавливают газоанализатор к работе в режиме измерения газов;
-

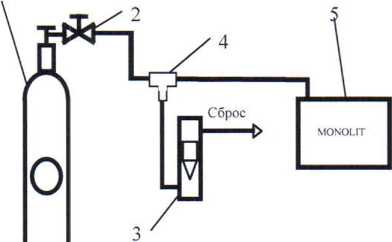

- собирают газовую систему, рекомендуемая схема которой изображена на рисунке 1;
-
1 - баллон с ПГС
-
4 - тройник
-
5 - газоанализатор
-
-
2 - вентиль точной регулировки
-
3 - ротаметр
Рисунок 1 - Схема подачи ГС из баллонов под давлением на газоанализатор при проведении поверки
-
- открывают баллон с ГС, с помощью редуктора или вентиля точной регулировки, контролируя по ротаметру, устанавливают расход смеси в линии сброса в пределах от 0,2 до 0,4 дм3/мин (при включенном отборе пробы на газоанализаторе) обеспечив при этом общий расход в газовой схеме не менее 1,2 дм’/мин;
-
- после стабилизации показаний газоанализатора по поверяемому каналу считывают измеренное значение объёмной доли определяемого компонента;
-
- закрывают вентиль точной регулировки, закрывают редуктор баллонный.
По результатам измерений, полученным в каждой точке поверки, определяют основную абсолютную или относительную погрешность газоанализатора в зависимости от участка диапазона измерений.
Значение основной абсолютной погрешности (А,) вычисляют по формуле
А, ~ ’ (1)
где Су/ - измеренное значение объемной доли определяемого компонента газовой смеси, млн'1, %;
С 7 - действительное значение объемной доли определяемого компонента газовой смеси, указанное в паспорте на смесь, млн'1, %.
Значение основной относительной погрешности (3,) вычисляют по формуле
■100
(2)
Результат определения основной погрешности газоанализатора по газовым каналам считают положительным, если значения погрешности газоанализатора во всех точках поверки не превышают пределов, указанных в таблице Б.1 приложения Б.
-
5.4.2 Определение вариации показаний по газовым измерительным каналам.
Определение вариации показаний газоанализатора при первичной поверке допускается проводить одновременно с определением основной погрешности по п. 5.4.1.
Значение вариации показаний в долях предела допускаемой основной абсолютной погрешности рассчитывают по формуле
Сб — См
Ьд = —----, доля от основной абсолютной погрешности (3)
А
Значение вариации показаний в долях предела допускаемой основной относительной погрешности рассчитывают по формуле
С- - С
Ъл = —----• 100, доля от основной относительной погрешности (4)
С1 * 6
где Сб, СЛ, - измеренная концентрация анализируемого газа при подходе к точке № 2 со стороны больших (меньших) значений содержания, млн’1, %;
Сд - концентрация ГСО-ПГС, млн’1;
А - значение предела допускаемой основной абсолютной погрешности, млн’1;
- значение предела допускаемой основной относительной погрешности, %.
Результаты испытаний считаются положительными, если значение вариации не превышает 0.5 в долях от пределов допускаемой основной погрешности.
-
5.4.3 Определение погрешности и проверки диапазона измерений по измерительному каналу избыточного давления (только для модификаций «MONOLIT L», «MONOLIT SL», «MONOLIT XL»).
Определение погрешности измерений избыточного давления газового потока проводят методом непосредственного сличения заданного избыточного давления калибратором и показаний поверяемого газоанализатора при следующих номинальных значениях избыточного давления газа: 0, 5, 10, 30. 50 гПа при повышении и понижении давления.
Для проведения измерений газоанализатор через штуцер Р, находящийся на лицевой панели, соединяют с калибратором давления и создают требуемое избыточное давление газа.
По результатам измерений, полученным в каждой точке поверки, определяют погрешность газоанализатора по измерительному каналу избыточного давления.
Значение основной абсолютной погрешности (А?/) вычисляют по формуле
(5)
где - измеренное значение избыточного давления, гПа;
Рл -действительное значение избыточного давления, заданное калибратором давления. гПа.
Значение относительной погрешности (8Р i) вычисляют по формуле
<», = Р"~Л' -100 (6) tjlj
Результат определения основной погрешности газоанализатора по каналу избыточного давления считают положительным, если значения погрешности газоанализатора во всех точках поверки не превышают пределов, указанных в таблице Б.2 приложения Б.
-
5.4.4 Определение погрешности и проверка диапазона измерений по измерительному каналу измерения температуры газового потока (только для модификаций «MONOLIT L», «MONOLIT SL», «MONOLIT XL»).
Определение основной погрешности измерения температуры зондом проводится в соответствии с ГОС’Г 8.338-2002 в диапазоне от минус 20 до 1000 °C не менее чем в 4-х точках рабочего диапазона температур: минус 10, 100, 400. 800 °C.
Для реализации температур используются калибратор температуры и установка УПСТ-2М.
Поверку проводят методом сличения.
Поместить зонд газоанализатора в калибратор температуры.
Устанавливая последовательно температуру в калибраторе, провести измерения каждой из указанных выше температур. Время выдержки зонда при каждой температуре не менее 20 мин.
По результатам измерений, полученным в каждой точке поверки, определяют основную погрешность газоанализатора по измерительному каналу измерения температуры газового потока.
Значение основной абсолютной погрешности (А, ) вычисляют по формуле
А, =/,-гд, (?)
где t, - измеренное значение температуры газового потока, °C;
t , - действительное значение температуры измеренное калибратором температуры,
Значение относительной погрешности (31 ) вычисляют по формуле
(8)
Результат определения основной погрешности газоанализатора по измерительному каналу измерения температуры газового потока считают положительным, если значения основной погрешности измерения температуры А, в диапазоне от минус 20 до 100 °C не превышает ± 2 °C и д1 в диапазоне свыше 100 до 1000 °C не превышает ± 2 %.
6 Оформление результатов поверки-
6.1 Результаты поверки оформляются протоколом, рекомендуемая форма которого приведена в приложении В.
-
6.2 Положительные результаты первичной поверки при выпуске удостоверяются в разделе «Свидетельство о приемке» РЭ подписью поверителя и нанесением знака поверки с указанием модификации газоанализатора и заводского номера.
-
6.3 Положительные результаты первичной поверки после ремонта и периодической поверки оформляются свидетельством о поверке установленной формы с указанием модификации газоанализатора и заводского номера и нанесением знака поверки на свидетельство.
-
6.4 Отрицательные результаты поверки оформляют извещением о непригодности с указанием причин непригодности.
Инженер по метрологии I категории отдела № 436
А.В. Лукьянов
Таблица А.1 - «MONOLIT S», «MONOLIT SL», «MONOLIT L», «MONOLIT XL»
|
Определяемый компонент (измерительный канал) |
Диапазон измерений, млн’1 |
Номинальное значение объемной доли определяемого компонента, допускаемое отклонение от номинального значения, млн'' |
№ по реестру гсо-пгс | ||
|
ПГС № 1 |
ПГС № 2 |
ПГС № 3 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Кислород (О2) |
От 0 до 100 От 100 до 1 000 От 0,1 до 1 % (об.) |
нгс |
50± 10 (0,2 ± 0,2) % (об.) |
500± 100 (0,7 ± 0,2) % (об.) |
ГС o2/n2 ГСО№ 10545-2014 |
|
От 0 до 25 % (об.) |
(5,1 ±2,0)% (об.) |
(18,9 ±2,0)% (об.) | |||
|
От 0 до 10 % (об.) От 10 до 100 % (об.) |
(9,1 ±2,0)% (об.) |
(95,1 ±2,0)% (об.) | |||
|
Оксид углерода (СО) |
От 0 до 50 От 50 до 500 |
нгс |
25 ± 10 |
400 ±35 |
ГС co/n2 ГСО № 10545-2014 |
|
От 0 до 100 От 100 до 1000 От 100 до 2000 |
нгс |
25 ± 10 |
720 ± 70 1500 ± 150 | ||
|
От 0 до 200 От 200 до 5000 |
нгс |
100 ±20 |
3500± 150 |
ГС co/n2 ГСО № 10545-2014 | |
|
От 0 до 400 От 400 до 10000 |
нгс |
200 ± 40 |
8500 ±300 |
ГС co/n2 ГСО № 10545-2014 | |
|
От 0 до 2000 От 2000 до 20000 |
нгс |
1000± 100 |
15000 ±500 |
ГС CO/N, ГСО № 10545-2014 | |
|
От 0 до 5000 От 5000 до 50000 |
нгс |
3500± 150 |
(3,5 ± 0,5) % (об.) |
ГС CO/N, ГСО№ 105450-014 | |
|
От 0 до 0,5 % (об.) От 0,5 до 10 % (об.) |
нгс |
3500± 150 |
(7,5 ± 3) % (об.) |
ГС co/n2 ГСО № 10545-2014 | |
|
От 0 до 1 % (об.) От 1 до 20 % (об.) |
нгс |
(0,5 ± 0,02) % (об.) |
(15,0 ±0,5)% (об.) |
ГС co/n2 ГСО № 10545-2014 | |
|
От 0 до 5 % (об.) От 5 до 50 % (об.) |
нгс |
(2,0 ± 0,06) % (об.) |
(35,0 ± 0,5) % (об.) |
ГС co/n2 ГСО № 10545-2014 | |
|
От 0 до 10 % (об.) От 10 до 100 % (об.) |
нгс |
(2,0 ± 0,06) % (об.) |
(85,0 ±0.5)% (об.) |
ГС co/n2 ГСО № 10545-2014 | |
|
Оксид азота (NO) |
От 0 до 100 От 100 до 300 |
нгс |
55 ± 10 |
250 ±20 |
ГС NO/N, ГСО№ 10545-2014 |
|
От 0 до 150 От 150 до 1000 От 150 до 2000 От 150 до 3500 млн'1 |
нгс |
55 ± 10 |
800 ± 80 1600± 150 |
ГС NO/N, ГСО № 10545-2014 | |
|
От 0 до 200 От 200 до 2000 |
нгс |
150 ± 15 |
1800 ± 180 |
ГС NO/N? ГСО№ 10545-2014 | |
|
От 0 до 500 От 500 до 5000 |
нгс |
400 ± 40 |
4000 ± 400 |
ГС no/n2 ГСО№ 10545-2014 | |
|
От 0 до 0,1 % (об.) От 0,1 до 1.0 % (об.) |
нгс |
(0.05 ± 0.002) % (об.) |
(0,5 ± 0,02) % (об.) |
ГС no/n2 ГСО № 10545-2014 | |
|
От 0 до 0,4 % (об.) От 0,4 до 4 % (об.) |
нгс |
(0,2 ± 0,02) % (об.) |
(2,5 ± 0,2) % (об.) |
ГС no/n2 ГСО № 10545-2014 | |
|
1 |
2 |
о 3 |
4 |
5 |
6 |
|
Диоксид азота (NO?) |
От 0 до 100 От 100 до 200 От 100 до 500 От 100 до 1000 млн’1 |
нгс |
55 ± 10 |
150 ± 15 400 ± 40 |
ГС no,/n2 ГСО№ 10545-2014 |
|
От 0 до 0,1 % (об.) От 0,1 до 1 % (об.) |
нгс |
(0,05 ± 0.002) % (об.) |
(0,5 ± 0,02) % (об.) |
ГС NO?/N? ГСО№ 10545-2014 | |
|
Сернистый ангидрид (SO?) |
От 0 до 100 От 100 до 300 |
нгс |
55 ± 10 |
250 ±20 |
ГС SO?/N? ГСО№ 10545-2014 |
|
От 0 до 200 От 200 до 2000 От 200 до 5000 От 5000 до 10000 млн'1 |
нгс |
100 ± 10 |
1500 ± 150 2500 ±200 |
ГС SO?/N? ГСО№ 10545-2014 | |
|
От 0 до 0,1 % (об.) От 0.1 до 1 % (об.) |
нгс |
(0.05 ± 0.002) % (об.) |
(0,5 ± 0,02) % (об.) |
ГС SO?/N? ГСО№ 10545-2014 | |
|
От 0 до 0.2 % (об.) От 0.2 до 2 % (об.) |
нгс |
(0.1 ±0,01)% (об.) |
(1,5 ±0,1)% (об.) |
ГС SO?/N? ГСО№ 10545-2014 | |
|
От 0 до 1 % (об.) От 1 до 10 % (об.) |
нгс |
(0,5 ± 0,02) % (об.) |
(5 ± 0,2) % (об.) |
ГС SO?/N? ГСО№ 10545-2014 | |
|
От 0 до 2 % (об.) От 2 до 20 % (об.) От 2 до 30 % (об.) |
нгс |
(1,5 ±0,1)% (об.) |
(10 ± 1) % (об.) (25 ± 2) % (об.) |
ГС so,/n? ГСО№ 10545-2014 | |
|
Диоксид углерода (СО?) |
От 0 до 50 От 50 до 500 От 50 до 1000 |
нгс |
25 ±5 |
250 ±25 700 ± 70 |
ГС CO?/N? ГСО№ 10545-2014 |
|
От 0 до 0,5 % (об.) От 0,5 до 5 % (об.) |
нгс |
(0.2 ± 0,02) % (об.) |
(2,5 ± 0,2) % (об.) |
ГС co?/n2 ГСО№ 10545-2014 | |
|
От 0 до 1 % (об.) От 1 до 10 % (об.) |
нгс |
(0.5 ± 0,05) % (об.) |
(5 ± 0,5) % (об.) |
ГС co2/n? ГСО№ 10545-2014 | |
|
От 0 до 2 % (об.) От 2 до 20 % (об.) |
нгс |
(1 ±0,1)% (об.) |
(15 ± 1) % (об.) |
ГС co?/n? ГСО № 10545-2014 | |
|
От 0 до 5 % (об.) От 5 до 50 % (об.) |
нгс |
(2,5 ± 0.2) % (об.) |
(30 ± 3) % (об.) |
ГС CO?/N? ГСО№ 10545-2014 | |
|
От 0 до 10 % (об.) От 10 до 100 % (об.) |
нгс |
(5 ± 0,5) % (об.) |
(85 ± 8) % (об.) |
ГС CO?/N? ГСО№ 10545-2014 | |
|
От 0 до 0,5 % (об.) От 0,5 до 5 % (об.) |
нгс |
(0,25 ± 0,05) % (об.) |
(3,5 ± 1) % (об.) |
ГС co2/n2 ГСО № 10545-2014 | |
|
От 0 до 10 % (об.) От 10 до 100 % (об.) |
(5 ± 1) % (об.) |
(60 ± 4) % (об.) | |||
|
Углеводороды (СН) |
От 0 до 100 От 100 до 1000 От 100 до 5000 |
нгс |
50 ±5 |
500 ± 50 4000 ± 400 |
ГС ch/n2 ГСО№ 10549-2014 |
|
От 0 до 0,5 % (об.) От 0,5 до 5,0 % (об.) |
нгс |
(0,2 ± 0,02) % (об.) |
(2,5 ± 0,2) % (об.) |
ГС CH/N? ГСО№ 10549-2014 | |
|
От 0 до 1 % (об.) От 1 до 10 % (об.) |
нгс |
(0,5 ± 0,05) % (об.) |
(6 ± 0.6) % (об.) |
ГС CH/N? ГСО№ 10549-2014 | |
|
От 0 до 2 % (об.) От 2 до 20 % (об.) |
нгс |
(1,5 ±0,02)% (об.) |
(15 ± 1.5)% (об.) |
ГС CH/N? ГСО№ 10549-2014 | |
|
От 0 до 5 % (об.) От 5 до 50 % (об.) |
нгс |
(2,5 ± 0,2) % (об.) |
(40 ± 4) % (об.) |
ГС CH/N? ГСО№ 10549-2014 | |
|
От 0 до 10 % (об.) От 10 до 100 % (об.) |
нгс |
(5 ± 0.5) % (об.) |
(80 ±,2) % (об.) |
ГС CH/NI? ГСО№ 10549-2014 | |
|
От 0 до 0,5 % (об.) От 0.5 до 5 % (об.) От 5 до 20 % (об.) От 5 до 100 % (об.) |
нгс |
(0,25 ± 0.02) % (об.) (12 ± 1,5)% (об.) |
(2,5 ± 0,2) % (об.) (55 ± 1.5)% (об.) |
ГС CH/N? ГСО№ 10549-2014 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Сероводород (H2S) |
От 0 до 100 От 100 до 500 |
НГС |
50 ±5 |
350 ±50 |
ГС H2S/N2 ГСО № 10545-2014 |
|
От 500 до 5000 От 5000 до 10000 |
- |
2500 ±250 |
5000 ±500 |
ГС H2S/N2 ГСО № ю’545-2014 | |
|
Аммиак (NH3) |
От 0 до 200 От 200 до 1000 |
НГС |
100 ± 10 |
500 ±50 |
ГС NH3/N2 ГСО№ 10545-2014 |
|
От 1000 до 2000 |
- |
- |
1500 ±250 |
ГС NH?/N2 ГСО № 10545-2014 | |
|
Водород (Н2) |
От 0 до 1000 От 1000 до 10000 От 0 до 10 % (об.) От 10 до 100 % (об.) |
НГС |
500 ± 50 5000 ± 500 |
25000 ±500 (45 ± 1,5)% (об.) |
ГС h2/n2 ГСО№ 10547-2014 |
Примечание - НГС - нулевая газовая смесь - азот газообразный особой частоты в
баллонах под давлением по ГОСТ 9293-74.|
Определяемый компонент (измерительный канал) |
Диапазон измерений, мг/м’’ (млн'1) |
Номинальное значение объемной доли определяемого компонента, допускаемое отклонение от номинального значения, млн'1 |
№ по реестру ГСО-ПГС или по каталогу ЭМ ВНИИМ | ||
|
ПГС № 1 |
ПГС № 2 |
ПГС № 3 | |||
|
1 |
2 |
О |
4 |
5 |
6 |
|
Кислород (О2) |
От 0 до 25,0 % (об.) |
нгс |
(10,5 ±2,0)% (об.) |
(18,9 ±2,0)% (об.) |
ГС O2/N2 ГСО № 10545-2014 |
|
От 0 до 3,00 % (об.) От 3,00 до 100,0% (об.) |
(2,5 ± 0,2) % (об.) |
(50 ± 5,0) % (об.) |
ГС O2/N2 ГСО № 10545-2014 | ||
|
Углеводороды (СН)* |
От 0 до 0.5 % (об.) От 0,5 до 5 % (об.) От 5 до 20 % (об.) От 5 до 100 % (об.) |
нгс |
(0,2 ± 0,02) % (об.) |
(2,5 ± 0,5) % (об.) (10 ± 2) % (об.) (80 ± 5) % (об.) |
ГС ch/n2 ГСО № 10549-2014 |
|
Диоксид углерода (СО2) |
От 0 до 0,5 % (об.) От 0,5 до 5 % (об.) |
нгс |
(0,2 ± 0,02) % (об.) |
(2,5 ± 1) % (об.) |
ГС CO2/N2 ГСО № 10545-2014 |
|
От Одо 10 % (об.) От 10 до 100% (об.) |
(5± 1) % (об.) |
(85 ± 5) % (об.) | |||
|
Водород (Н2) |
От 0 до 1000 (млн'1) От 1000 до 10000 (млн'1) От 0 до 50 % НКПР (от 0 до 2,0 % (об.)) |
нгс |
500 ±50 5000 ± 500 |
5000 ± 500 15000 ±500 |
ГС h2/n2 ГСО № 10547-2014 |
|
Оксид углерода (СО) |
От 0 до 5 (от 0 до 4) От 5 до 50 (от 4 до 40) |
нгс |
2 ±0,5 |
35 ±3,5 |
ГГС-Р с ГСО co/n2 ГСО № 10545-2014 |
|
От 0 до 10 (от 0 до 9) От 10 до 200 (от 9 до 172) От 10 до 500 (от 9 до 400) |
5 ±0,5 |
120 ± 10 300 ±30 | |||
|
Оксид азота (NO) |
От 0 до 2 (от 0 до 1,6) От 0 до 50 (от 0 до 40) |
нгс |
1 ±0,1 |
20 ± 2,0 |
ГГС-Р с ГСО no/n2 ГСО№ 10545-2014 |
|
Диоксид азота (NO2) |
От 0 до 2 (от 0 до 1) От 2 до 20 (от 1 до 10) |
нгс |
0.5 ±0,1 |
4,5 ± 0,5 |
ГГС-Р с ГСО NO2/N2 ГСО№ 10545-2014 |
|
Сернистый ангидрид (SO2) |
От 0 до 10 (от 0 до 3.8) От 10 до 100 (от 3,8 до 38) |
нгс |
2,0 ± 0,2 |
20,0 ± 2 |
ГГС-Р с ГСО SO2/N2 ГСО № 10545-2014 |
|
Сероводород (H2S) |
От 0 до 5 (от 0 до 3,5) От 5 до 50 (от 3,5 до 35) |
нгс |
1,5 ±0,2 |
20 ±2 |
ГГС-Р с ГСО H2S/N2 ГСО № 10545-2014 |
|
От 0 до 10 (от 0 до 7) От 10 до 100 (от 7 до 70) |
3,5 ±0,5 |
35 ±5 | |||
|
1 |
2 |
Л 3 |
4 |
5 |
6 |
|
Аммиак (NH3) |
От 0 до 2 (от 0 до 2.8) От 2 до 20 (от 2,8 до 28) |
нгс |
2,0 ± 0,2 |
20 ±2 |
ГГС-Р с ГСО nh3/n2 ГСО№ 10545-2014 |
|
От 0 до 20 (от 0 до 28) От 20 до 100 (от 28 до 141) |
10± 1 |
120 ± 10 | |||
|
От 0 до 200 (от 0 до 280) От 200 до 1000 (от 280 до 1410) |
100 ± 10 |
800 ± 20 | |||
|
Фреоны |
От 0 до 0,02 % (об.) От 0.02 до 0,2 % (об.) |
нгс |
(0,01 ±0.001)% (об.) |
(0,1 ±0,01)% (об.) |
ГСО фреоны/Ы2 ГСО№ 10549-2014 |
Примечание - *СН один из (СН4, С3Н8, С6Н14, С2Н6, С4Н|0, С5Н12, С2Н4, СН3ОН, С7Н16, С3Н6, С2Н5ОН. С6Н6, (СН3)2СО, С8Н|8, С9Н22, пары нефтепродуктов ( бензин по ГОСТ Р 51313-99, топливо дизельное по ГОСТ 305-82, керосин по ГОСТ Р 52050-2006, уайт-спирит по ГОСТ 3134-78)) определяемых компонентов определяется по исполнению
Приложение Б (обязательное) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторовТаблица Б.1 - «MONOLIT S», «MONOLIT М», «MONOLIT XXL»
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности, % | ||
|
абсолютная |
приведенная к конечному значению диапазона измерений |
относительная | ||
|
Кислород (О2) |
От 0 до 25,0 % (об.) |
± 0,2 % (об.) |
- | |
|
От 0 до 3,00 % (об.) включ. Св. 3,00 до 100,0 % (об.) |
± 0.2 % (об.) |
±2 | ||
|
Диоксид углерода (СО2) |
От 0 до 0,5 % (об.) включ. Св. 0,5 до 5 % (об.) |
± 0,05 % (об.) ± (0.05 + 0,02 • Сизм) |
- | |
|
От 0 до 10 % (об.) включ. |
± (0,2 + 0,03 • Сизм) |
- | ||
|
Св. 10 до 20% (об.) Св. 10 до 50 % (об.) Св. 10 до 100 % (об.) |
- |
±5 ±5 ±5 | ||
|
Углеводороды (СН)1 |
От 0 до 0,5 % (об.) включ. Св. 0,5 до 5 % (об.) |
± 0,05 % (об.) ± (0,05 + 0.02 • Сизм) |
- | |
|
От. 0 до 5 % (об.) включ. Св. 5 до 100 % (об.) |
± (0,2 - 0,05 • Сизм) |
±5 | ||
|
Водород (Н2) |
От 0 до 1000 млн'1 включ. |
- |
± 10 |
- |
|
Св. 1000 до 10000 млн'1 |
- |
± 10 | ||
|
От 0 до 50 % НКПР (от 0 до 2,0 % (об.)) |
± 4 % НКПР (±0,16% (об.)) |
- | ||
|
Оксид углерода (СО) |
От 0 до 5 мг/м? включ. Св. 5 до 50 мг/м’ |
± 5 |
±5 | |
|
От 0 до 10 мг/м'1 включ. Св. 10 до 200 мг/м' Св. 10 до 500 мг/м' |
± 5 |
±5 ±5 | ||
|
Оксид азота (NO) |
От 0 до 2 мг/м'' включ. |
± 10 | ||
|
Св. 2 до 50 мг/м'1 |
± 10 | |||
|
Диоксид азота (NO2) |
От 0 до 2 мг/м3 включ. |
± 10 | ||
|
Св. 2 до 20 мг/м3 |
- |
± 10 | ||
|
Сернистый ангидрид (SO,) |
От 0 до 10 мг/м'' включ. Св. 10 до 100 мг/м' |
± 10 |
± 10 | |
|
Сероводород (H,S) |
От 0 до 5 мг/м' включ. Св. 5 до 50 мг/м' |
± 10 |
± 10 | |
|
От 0 до 10 мг/м' включ. Св. 10 до 100 мг/м' |
± 10 |
± 10 | ||
|
Аммиак (NH3) |
От 0 до 2 мг/м' включ. Св. 2 до 20 мг/м ' |
±20 |
±20 | |
|
От 0 до 20 мг/м3 включ. Св. 20 до 100 мг/м ' |
±20 |
±20 | ||
|
От 0 до 200 мг/м' включ. |
±20 | |||
|
Св. 200 до 1000 мг/м3 |
- |
±20 | ||
|
Св. 5 до 50 мг/м'' |
- |
±20 | ||
|
Фреоны |
От 0 до 0.02 % (об.) включ. Св. 0.02 до 0,2 % (об.) |
±20 |
±20 | |
Примечание - 'градуировка канала СН на один из (СН4, С3Н8, С6Н14, С2Н6, С4Н10, С5Н|2, С2Н4, СН3ОН. С7Н16, С3Н6, С2Н5ОН. С6Н6, (СН3)2СО, С8Н,8, С9Н22, пары нефтепродуктов ( бензин по ГОСТ Р 51313-99, топливо дизельное по ГОС Т 305-82, керосин по ГОСТ Р 52050-2006, уайт-спирит по ГОСТ 3134-78)) определяемых компонентов осуществляется изготовителем при заказе
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной,% | ||
|
1 |
2 |
о 3 |
4 |
|
Кислород (CL)1 |
От 0 до 100 млн'1 включ. |
± (0,5 + 0.02 • Сизм) млн'1 |
- |
|
Св. 100 до 1000 млн'1 включ. |
± (1 + 0.05 • Сизм) млн’1 |
- | |
|
Св. 0,1 до 1 % (об.) |
±0,01 %(об.) |
- | |
|
или |
От 0 до 25 % (об.) |
± 0,2 % (об.) |
- |
|
От 0 до 10 % (об.) включ. |
±0.1 %(об.) |
- | |
|
или |
Св. 10 до 100 % (об.) |
- |
± 1 |
|
Оксид углерода (СО) |
От 0 до 50 млн'1 включ. |
± 2,5 млн'1 |
- |
|
и2 |
Св. 50 до 500 млн'1 |
- |
±5 |
|
От 0 до 100 млн'1 включ. |
± 5 млн' |
- | |
|
или |
Св. 100 до 1000 млн'1 |
- |
±5 |
|
Св. 100 до 2000 млн'1 |
- |
±5 | |
|
Св. 100 до 5000 млн'1 |
- |
± 5 | |
|
От 0 до 200 млн'1 включ. |
± 10 млн'1 |
- | |
|
или |
От 200 до 10000 млн'1 |
- |
± 5 |
|
От 0 до 2000 млн'1 включ. |
± 100 млн'1 |
- | |
|
или |
Св. 2000 до 20000 млн'1 |
- |
± 5 |
|
От 0 до 5000 млн'1 включ. |
± 150 млн'1 |
- | |
|
или |
Св. 5000 до 50000 млн'1 |
- |
± 3 |
|
От 0 до 0.5 % (об.) включ. |
±0.015% (об.) |
- | |
|
или |
Св. 0,5 до 10 % (об.) |
- |
±3 |
|
или |
От 0 до 1 % (об.) включ. |
± 0,03 % (об.) |
- |
|
Св. 1 до 20 % (об.) |
- |
±3 | |
|
От 0 до 5 % (об.) включ. |
± 0,05 % (об.) |
- | |
|
или |
Св. 5 до 50 % (об.) |
- |
± 1 |
|
От 0 до 10 % (об.) включ. |
± 0,1 % (об.) |
- | |
|
или |
Св. 10 до 100 % (об.) |
- |
± 1 |
|
Оксид азота (NO) |
От 0 до 50 млн'1 включ. |
± 2,5 млн'1 |
- |
|
и |
Св. 50 до 300 млн'1 |
- |
±5 |
|
От 0 до 100 млн'1 включ. |
± 5 млн'1 |
- | |
|
или |
Св. 100 до 1000 млн'1 |
- |
±5 |
|
Св. 100 до 2000 млн'1 |
- |
±5 | |
|
Св. 100 до 3500 млн’1 |
- |
±5 | |
|
или |
От 0 до 200 млн'1 включ. |
± 10 млн'1 |
- |
|
Св. 200 до 2000 млн'1 |
- |
±5 | |
|
От 0 до 500 млн'1 включ. |
± 25 млн'1 |
- | |
|
или |
Св. 500 до 5000 млн'1 |
- |
±5 |
|
От 0 до 0,1 % (об.) включ. |
± 0,004 % (об.) |
- | |
|
или |
Св. 0.1 до 1,0 % (об.) |
- |
± 4 |
|
От 0 до 0,4 % (об.) включ. |
±0,016% (об.) |
- | |
|
или |
Св. 0,4 до 4 % (об.) |
- |
±4 |
|
Диоксид азота (NO2)' |
От 0 до 100 млн'1 включ. |
± 5 млн’1 |
- |
|
Св. 100 до 200 млн'1 |
- |
±5 | |
|
Св. 100 до 500 млн'1 |
- |
±5 | |
|
Св. 100 до 1000 млн'1 |
- |
± 5 | |
|
или |
От 0 до 0,1 % (об.) включ. |
± 0,005 % (об.) |
- |
|
Св. 0.1 до 1% (об.) |
- |
±5 | |
|
Сумма оксидов азота (NOx) в пересчете на no2 |
не нормированы (определение по расчету) | ||
|
1 |
2 |
'У Э |
4 |
|
Сернистый ангидрид |
От 0 до 50 млн’1 включ. |
± 2,5 млн’1 |
- |
|
(SO2) и2 |
Св. 50 до 300 млн’1 |
- |
± 5 |
|
От 0 до 100 млн’1 включ. |
± 5 млн’1 |
- | |
|
Св. 100 до 2000 млн’1 |
- |
±5 | |
|
или |
Св. 100 до 5000 млн’1 включ. |
- |
±5 |
|
От 5000 до 10000 млн’1 |
- |
±8 | |
|
От 0 до 0.1 % (об.) включ. |
± 0,005 % (об.) |
- | |
|
или |
Св. 0.1 до 1 % (об.) |
- |
± 5 |
|
От 0 до 0,2 % (об.) включ. |
±0,01 %(об.) |
- | |
|
или |
Св. 0,2 до 2 % (об.) |
- |
± 5 |
|
От 0 до 1 % (об.) включ. |
± 0,05 % (об.) |
- | |
|
или |
Св. 1 до 10 % (об.) |
- |
±5 |
|
От 0 до 2 % (об.) включ. |
± 0,08 % (об.) |
- | |
|
или |
Св. 2 до 20 % (об.) |
- |
±4 |
|
Св. 2 до 30 % (об.) |
- |
±4 | |
|
Диоксид углерода |
От 0 до 50 млн’1 включ. |
± 4 млн'1 |
- |
|
(СО2)3 |
Св. 50 до 500 млн’1 |
- |
± 8 |
|
Св. 50 до 1000 млн'1 |
- |
± 8 | |
|
От 0 до 0,5 % (об.) включ. |
± 0,02 % (об.) |
- | |
|
или |
Св. 0,5 до 5 % (об.) |
- |
±4 |
|
От 0 до 1 % (об.) включ. |
± 0,02 % (об.) |
- | |
|
или |
Св. 1 до 10 % (об.) |
- |
±2 |
|
От 0 до 2 % (об.) включ. |
± 0,04 % (об.) |
- | |
|
или |
Св. 2 до 20 % (об.) |
- |
± 2 |
|
От 0 до 5 % (об.) включ. |
± 0.05 % (об.) |
- | |
|
или |
Св. 5 до 50 % (об.) |
- |
± 1 |
|
От 0 до 10 % (об.) включ. |
± 0,1 % (об.) |
- | |
|
или |
Св. 10 до 100 % (об.) |
- |
± 1 |
|
От 0 до 0,5 % (об.) включ. |
± 0,05 % (об.) |
- | |
|
или |
Св. 0,5 до 5 % (об.) |
± (0,05 + 0,02 ■ Сизм) % |
- |
|
От 0 до 10 % (об.) включ. |
± (0,2 + 0,03 • Сизм) % |
- | |
|
или |
Св. 10 до 100 % (об.) |
- |
± 5 |
|
не нормированы (определение по расчету) | |||
|
Углеводороды |
От 0 до 100 млн’1 включ. |
± 4 млн’1 |
- |
|
(CH)'4 |
Св. 100 до 1000 млн’1 |
- |
± 3 |
|
Св. 100 до 5000 млн’1 |
- |
±3 | |
|
Св. 100 до 10000 млн’1 |
- |
±3 | |
|
От 0 до 0,5 % (об.) включ. |
±0,015 %(об.) |
- | |
|
или |
Св. 0,5 до 5,0 % (об.) |
- |
± 3 |
|
От 0 до 1 % (об.) включ. |
± 0,02 % (об.) |
- | |
|
или |
Св. 1 до 10 % (об.) |
- |
± 2 |
|
От 0 до 2 % (об.) включ. |
± 0,04 % (об.) |
- | |
|
или |
Св. 2 до 20 % (об.) |
- |
±2 |
|
От 0 до 5 % (об.) включ. |
± 0,05 % (об.) |
- | |
|
или |
Св. 5 до 50 % (об.) |
- |
± 1 |
|
От 0 до 10 % (об.) включ. |
± 0, 1 % (об.) |
- | |
|
или |
Св. 10 до 100 % (об.) |
- |
± 1 |
|
От 0 до 0.5 % (об.) включ. |
± 0,05 % (об.) |
- | |
|
или |
Св. 0,5 до 5 % (об.) |
± (0,05 ± 0,02 • Сизм) % |
- |
|
От. 0 до 5 % (об.) включ. |
± (0,2 ± 0,05 • Сизм) % |
- | |
|
Св. 5 до 100 % (об.) |
- |
± 5 | |
|
Сероводород (H2S) |
От 0 до 100 млн’1 включ. |
± 5 млн’1 |
- |
|
Св. 100 до 500 млн'1 включ. |
- |
± 5 | |
|
Св. 500 до 5000 млн'1 |
- |
± 10 | |
|
Св. 500 до 10000 млн’1 |
- |
± 10 | |
|
Аммиак (NH3) |
От 0 до 200 млн’1 включ. |
± 20 млн’1 |
- |
|
Св. 200 до 1000 млн’1 включ. |
- |
± 10 | |
|
Св. 1000 до 2000 млн’1 |
- |
± 15 | |
|
1 |
2 |
3 |
4 |
|
Водород (H2) |
От 0 до 1000 млн’1 включ. От 1000 до 10000 млн’1 От 0 до 10 % (об.) От 10 до 100% (об.) |
± 100 млн’1 ± 1 % |
± 10 ± 10 |
|
Примечания метрологические характеристики, указанные для каналов O2,NO2 и СН зависят от того, какой тип датчика используется. 2- пределы допускаемой погрешности газоанализаторов «MONOLIT XL» (в которых по каналам СО, NO и SO2 может быть установлено два комплекта датчиков «низкий» и «высокий») по каналам СО. NO. SO2 и NOx зависят от того, какой из комплектов датчиков (концентраций) используется в текущий момент измерений. ? - метрологические характеристики, указанные для канала СО2, действительны только при наличии в газоанализаторе датчика СО2 и зависят от того, какой тип датчика используется. В случае, если в приборе отсутствует датчик СО2, характеристики по каналу диоксида углерода не нормируются, так как определение диоксида углерода проводится в данном случае расчетным методом. 4 - градуировка канала СН на один из (СН4, С3Н8, С6Н]4, С2Н6, С4Н]0, С5Н|2, С2Н4, СН3ОН, С7Н|6, С3Н6, С2Н5ОН, С6Н6, (СН3)2СО, С8Н18, С9Н22, пары нефтепродуктов (бензин по ГОСТ Р 51313-99. топливо дизельное по ГОСТ 305-82, керосин по ГОСТ Р 52050-2006, уайт-спирит по ГОСТ 3134-78)) определяемых компонентов осуществляется изготовителем при заказе | |||
Таблица Б.2 - Измерительные каналы только для «MONOLIT L», «MONOLIT SL», «MONOLIT XL»
|
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой основной погрешности | |
|
абсолютная |
относительной | ||
|
Температура газового потока |
От -20 до+1000 °C |
±2 °C (От -20 до +100 °C включ.) |
± 2 % (Св.+100 до+1000 °C) |
|
Избыточное давление (разрежение) газового потока |
От -50 до +50 гПа |
± 0,2 гПа (От -10 до +10 гПа) |
±2% (От -50 до -10 гПа включ. и св. +10 до +50 гПа) |
|
Скорость газового потока |
расчетным методом при использовании среднего коэффициента преобразования динамического давления трубки Пито или НИОГАЗ от 4 до 50 м/с |
± 2 м/с | |
Приложение В
(рекомендуемое)
Форма протокола поверки
Протокол поверки
№__________от____________
тип СИ. модификация наименование методики поверки
-
1. Заводской номер___
-
2. Принадлежит__
-
3. Наименование производителя__
-
4. Дата выпуска (№ гос. реестра)__
-
5. Средства поверки___________________________________________________
-
6. Вид поверки (первичная, периодическая)
нужное подчеркнуть
-
7. Условия поверки______________________________________________________________________
-
8. Результаты проведения поверки
Внешний осмотр: удовлетворяет/не удовлетворяет требованиям п. 5.1 МП.
Опробование: удовлетворяет/не удовлетворяет требованиям п. 5.2 МП.
Подтверждение соответствия программного обеспечения: удовлетворяет/не удовлетворяет требованиям п. 5.3 МП.
Определение метрологических характеристик
Определение основной погрешности по газовым измерительным каналам
|
Номер ГС |
Состав ГС |
Действительное значение ГС |
Измеренное значение ГС |
Значение основной погрешности |
Вариация | |
|
А |
3 | |||||
|
удовлетворяет/не удовлетворяет требованиям пп. 5.4.1, 5.4.2 МП | ||||||
Определение основной погрешности по измерительному каналу избыточного давления
|
Точка поверки |
Действительное значение |
Измеренное значение |
Значение основной погрешности | |
|
А |
3 | |||
|
удовлетворяет/не удовлетворяет требованиям п. 5.4.3.1 | ||||
Определение основной погрешности по измерительному каналу измерения температуры
|
Точка поверки |
Действительное значение |
Измеренное значение |
Значение основной погрешности | |
|
А |
3 | |||
|
удовлетворяет/не удовлетворяет требованиям п. 5.4.3.2 | ||||
В ы вод:___
На основании результатов поверки СИ признано пригодным (непригодным) к применению.
Выдано
№____________от____________________
ФИО и подпись поверителя
