УТВЕРЖДАЮ

СОГЛАСОВАНО

О.М. Митин

2015г.

Руководитель

В.Н. Яншин

2015г.

Контролеры многофункциональные MAB3-IEI)

Методика поверки

и.р •

г. Москва

2015 г.

Настоящая методика поверки распространяется на контроллеры многофункциональные MAB3-IED (далее - контроллеры) и устанавливает методику их первичной и периодической поверок.

На первичную поверку следует предъявлять контроллер, принятый отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

На периодическую поверку следует предъявлять контроллер в процессе эксплуатации и хранения, который был, подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

Периодичность поверки в процессе эксплуатации и хранении устанавливается потребителем с учетом условий и интенсивности эксплуатации контроллер, но не реже одного раза в восемь лет.

1 Операции поверки
  • 1.1 При проведении поверки контроллеров должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

7.1

Да

Да

Опробование

7.2

Да

Да

Подтверждение соответствия программного обеспечения

7.3

Да

Нет

Проверка метрологических характеристик

7.4

Да

Да

  • 1.2 Последовательность проведения операций поверки обязательна.

  • 1.3 При получении отрицательного результата в процессе выполнения любой из опв' раций поверки контроллер бракуют и его поверку прекращают.

2 Средства поверки
  • 2.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

Таблица 2

Номер пункта документа по поверке

Наименование и тип средства поверки; основные метрологические и технические характеристики средства поверки

6

Гигрометр-термо-барометр воздуха высокой точности GFTB 100, диапазон измерений температуры от -25 до 70 С, абсолютная погрешность ±0,1°С; диапазон измерений относительной влажности воздуха от 11 до 90%, абсолютная погрешность ± 1.5%, диапазон измерений давления от 10 до 1100 кПа, пределы допускаемой абсолютной погрешности ± 0,2 кПа

7.2,

7.4

Перечень основных средств поверки:

Калибратор универсальный «Omicron СМС 256». Диапазон воспроизведения напряжения постоянного тока: от 0,2 до 1000 В, пределы допускаемой

Номер пункта документа по поверке

Наименование и тип средства поверки; основные метрологические и технические характеристики средства поверки

погрешности: ± 0,003 %. Диапазон воспроизведения напряжения переменного тока: от 0,2 до 1000 В, пределы допускаемой погрешности: ± 0,008 %. Диапазон воспроизведения силы постоянного тока: от 0,0002 до 30 А, пределы допускаемой погрешности: ± 0,05 %. Диапазон воспроизведения силы переменного тока: от 0,002 до 30 А, пределы допускаемой погрешности: ± 0,03 %.

Установка поверочная универсальная «Omicron СМС 256» с контроллером электроизмерительным эталонным многофункциональным. Диапазон воспроизведения активной электрической мощности: от 0,05 Вт до 52,8 кВт, пределы допускаемой погрешности: ± 0,02 %. Диапазон воспроизведения значений коэффициента мощности: от 0,1 до 1, пределы допускаемой погрешности: ± 0,001.

Магазин сопротивлений Tinsley 1682-0.02. Диапазон воспроизведения электрических сигналов от 0 до 100 Ом, пределы допускаемой основной погрешности ±20 мОм, от 100 до 400 Ом, пределы допускаемой основной погрешности ±0,01 % от показания +10 мОм.

7.2,

7.4

Компьютер оператора с интерфейсом Ethernet-100ВASE-T, с операционной системой WINDOWS (-2000 или -ХР или W7).

2.2 Допускается применение других средств поверки, обеспечивающих определение

характеристик прибора с требуемой точностью.

  • 2.3 Применяемые средства поверки должны быть исправны.

  • 2.4 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

3 Требования к квалификации поверителей

К проведению поверки допускают лиц, аттестованных в соответствии с ПР 50.2.012-94 в качестве поверителей средств измерений электрических величин, имеющих удостоверение, подтверждающее право работы на установках с напряжением до 1000 В, с группой по электробезопасности не ниже III и изучивших настоящую методику поверки.

4 Требования безопасности
  • 4.1 3.3 При проведении испытаний должны быть соблюдены требования

ГОСТ Р 12.1.019-2009, ГОСТ 12.3.019-80, «Правил технической эксплуатации электроустановок потребителей», «Правила по охране труда при эксплуатации электроустановок», утверждённые приказом Министерства труда и социальной защиты Российской Федерации от 24.07.2013 г. № 328н. Соблюдают также требования безопасности, изложенные в эксплуатационных документах на испытываемые приборы и применяемые средства измерений и испытательное оборудование.

  • 4.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

5 Условия поверки

При проведении поверки контроллеров должны соблюдаться следующие условия:

- температура окружающего воздуха (20 ± 10) °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм.рт.ст.).

6 Подготовка к поверке

Перед проведением поверки выполняют следующие подготовительные работы:

  • - выдерживают контроллер в условиях окружающей среды, указанных в разделе 5 настоящей методики поверки, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в разделе 5.

  • - соединяют зажимы защитного заземления используемых средств поверки с контуром защитного заземления лаборатории.

  • - подготавливают к работе средства поверки в соответствии с эксплуатационной документацией на средства поверки;

  • - измеряют и заносят в протокол поверки результаты измерений температуры и влажности окружающего воздуха, атмосферного давления.

7 Проведение поверки
  • 7.1 Визуальный осмотр

При проведении визуального осмотра контроллера проверяется отсутствие механических повреждений на наружных поверхностях его корпуса, отсутствие повреждений разъемных соединителей, целостность маркировки.

Внешний вид контроллера должен соответствовать приведенному в руководстве по эксплуатации.

  • 7.2 Опробование

    • 7.2.1 Опробование необходимо осуществлять в следующем порядке:

  • 1. Собрать схему согласно рис. 1. Сечение соединительных токовых проводников должно быть не менее 1 мм2.

  • 2. Включить электропитание используемого оборудования. Время прогрева должно быть не менее 30 минут.

МАВЗ

PC

Ua=xxxB Lb=xxxB Uc=xxxB 1э=хххА ItexxxA IgsxxxA

Utefo=xxxB

UbtFxxxB

Ubc=xxxB НЬ=хххГц рЬюаВт сов((о)=юа О ххх Вар

ЭюосВА

Ua

Ub

Г

Источник

Uc

—---ill

la

4-

lb

-■j-

Ic

где LCD - панель управления, PC - компьютер оператора

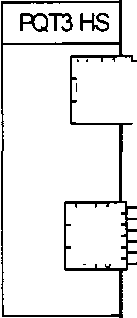

Рис. 1. Схема проверки погрешностей каналов измерения переменных напряжения, тока, мощности, коэффициента мощности

  • 3. Выбрать любой измерительный канал PQT3 HS.

  • 4. Установить на калибраторе «Н4-7» (далее по тексту - калибратор) на входе каналов напряжение переменного тока 35,0 В, силу переменного тока 0,6 А с частотой 50 Гц.

  • 5. Проконтролировать по экрану панели управления LCD соответствующие измеренные сигналы на выходе канала 35±1 Ви 0,6±0,1 А.

  • 6. Собрать схему согласно рис.2.

  • 7. Выбрать любой канал измерения постоянного тока.

  • 8. Установить на калибраторе «Н4-7» на входе канала силу постоянного

    где LCD - панель управления, PC - компьютер оператора

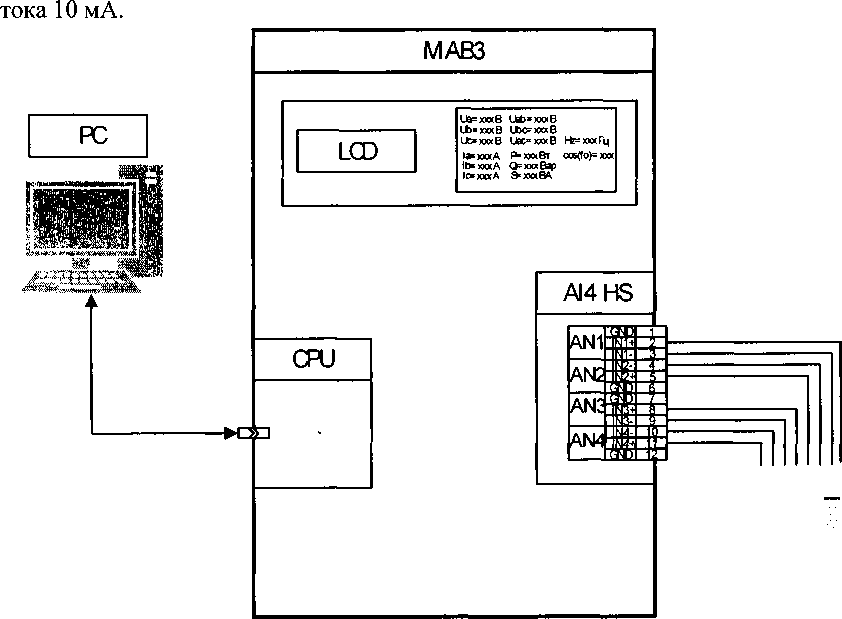

    Рис.2. Схема проверки погрешностей каналов измерения силы постоянного тока.

    Источник
  • 9. Проконтролировать по экрану панели управления LCD измеренный сигнал на выходе канала 10± 1 мА.

Результаты проверки считают удовлетворительными, если измеренные сигналы на выходе канала составили значения 35±1 В, 0,6±0,1 А и 10±1 мА.

  • 7.3 Подтверждение соответствия программного обеспечения

Программное обеспечение (далее по тексту - ПО) контроллера проверяется в следующей последовательности:

  • 1.   Подготавливают и включают питание контроллера в соответствии с руководством по эксплуатации;

  • 2.   Дождаться загрузки программного обеспечения панели управления LCD;

  • 3.   Подключиться к контроллеру используя стандартные средства Windows -Telent или любое другое аналогичное программное обеспечение.

  • 4.       В командной строке ввести команду «hw» и нажать клавишу «Enter»

Результат проверки считают положительным, если номер считываемой версии программного обеспечения не ниже указанного в приложении А.

  • 7.4 Проверка метрологических характеристик.

  • 7.4.1.    Проверку диапазонов измерения и допускаемой приведенной погрешности (к верхней границе диапазона) действующего значения напряжения переменного синусоидального тока с номинальной частотой 50 Гц проводят в следующем порядке:

  • 1.  Собрать схему согласно рис. 1.

  • 2.  Измерительные каналы PQT3 HS (Uhom=57,74 В) проверить по следующей методике.

    • 2.1    Выбрать канал.

    • 2.2   Установить на калибраторе поочерёдно образцовый сигнал напряжения переменного тока на входе канала Хо со значением 3,0; 14,0; 29,0;43,0; 57,0; 69,29 В частотой 50 Гц.

    • 2.3   Зафиксировать по экрану панели управления LCD соответствующие измеренные сигналы на выходе канала Хи, В.

    • 2.4   Допускаемая приведенная (к верхней границе диапазона) погрешность измерения канала у определяется по формуле (1)

у = (Хи-Хо)/Р100%                     (1)

где Хи - измеренный сигнал на выходе канала, В;

Хо - образцовый сигнал на входе канала, В;

D = 69,29 В - граница диапазона измерения канала.

  • 2.5   Поочерёдно выбрать следующие подобные каналы и определить погрешность измерения у согласно п.2.

  • 3.  Измерительные каналы PQT3 HS (Uhom=1 15,47 В) проверить по следующей методике.

    • 3.1   Установить на калибраторе поочерёдно образцовый сигнал напряжения переменного тока на входе каналаЛо со значением 5,0; 29,0; 58,0; 87,0; 115,0; 138,0 В частотой 50 Гц.

    • 3.2   Зафиксировать по экрану панели управления LCD соответствующие измеренные сигналы на выходе канала Хи, В.

    • 3.3   Определить в каждой точке погрешность канала у по формуле (1), где£> = 138,56 В.

    • 3.4   Поочерёдно выбрать следующие подобные каналы и определить их погрешность у согласно п.З.

  • 4.  Измерительные каналы PQT3 HS (Uhom=230 В) проверить по следующей методике.

    • 4.1   Установить на калибраторе поочерёдно образцовый сигнал напряжения переменного тока на входе канала Хо со значением 30,0; 60,0; 120,0; 150,0; 250,0 В частотой 50 Гц.

    • 4.2   Зафиксировать по экрану панели управления LCD соответствующие измеренные сигналы на выходе канала Хи, В.

    • 4.3   Определить в каждой точке погрешность канала у по формуле (1), где D ~ 276,00 В.

    • 4.4   Поочерёдно выбрать следующие подобные каналы и определить их погрешность у согласно п.4.

Результаты проверки считают удовлетворительными, если допускаемая приведенная (к верхней границе диапазона) погрешность измерения у не превышает ±0,2 %.

  • 7.4.2.    Проверку диапазонов измерения и допускаемой приведенной погрешности (к верхней границе диапазона) каналов измерения действующего значения силы переменного синусоидального тока с номинальной частотой 50 Гц проводят в следующем порядке:

  • 1. Собрать схему согласно рис. 1.

  • 2.  Измерительные каналы PQT3 HS (1ном=1 А) проверить по следующей методике.

    • 2.1    Выбрать канал.

    • 2.2   Установить на калибраторе поочерёдно образцовый сигнал силы переменного тока на входе канала Хо со значением 0,05; 0,15; 0,25; 0,50; 0,75; 1,2 А частотой 50 Гц.

    • 2.3   Зафиксировать по экрану панели управления LCD соответствующие измеренные сигналы на выходе канала Хи, А.

    • 2.4   Определить в каждой точке погрешность канала у по формуле (1), где D = 1,2 А.

    • 2.5   Поочерёдно выбрать следующие подобные каналы и определить их погрешность у согласно п.2.

  • 3.  Измерительные каналы PQT3 HS (1ном=5 А) проверить по следующей методике.

    • 3.1   Выбрать канал.

    • 3.2   Установить на калибраторе поочерёдно образцовый сигнал силы переменного тока на входе канала Хо со значением 0,75; 1,25; 2,5; 3,75; 5,0 6,0 А частотой 50 Гц.

    • 3.3   Зафиксировать по экрану панели управления LCD соответствующие измеренные сигналы на выходе канала Хи, А.

    • 3.4   Определить в каждой точке погрешность канала у по формуле (1), где D = 6 А.

    • 3.5   Поочерёдно выбрать следующие подобные каналы и определить их погрешность у согласно п.З.

Результаты проверки считают удовлетворительными, если допускаемая приведенная (к верхней границе диапазона) погрешность измерения у не превышает ±0,2 %.

  • 7.4.3.    Проверку диапазонов измерения и допускаемой абсолютной погрешности каналов измерения частоты переменного синусоидального тока проводят в следующем порядке:

  • 1.  Собрать схему согласно рис. 1.

На любом измерительном канале PQT3 HS, проверить каналы измерения частоты по следующей методике.

  • 2.  Выбрать канал измерения действующего значения напряжения переменного синусоидального тока с номинальной частотой 50 Гц .

  • 3.  Установить на калибраторе поочерёдно образцовый сигнал напряжения переменного тока на входе канала Хо величиной 60 В с частотой 45; 50; 55 Гц.

  • 4.  Зафиксировать по экрану панели управления LCD соответствующие измеренные сигналы на выходе канала Хи, Гц.

Определить в каждой точке абсолютную погрешность канала А по формуле (2)

А=Хи-Хо                       (2)

где Хи - измеренный сигнал на выходе канала, Гц;

Хо - образцовый сигнал на входе канала, Гц

  • 5.  Поочерёдно выбрать следующие подобные каналы и определить их погрешность А согласно п. 7.4.3.

Результаты проверки считают удовлетворительными, если допускаемая абсолютная погрешность А не превышает ±10 мГц.

  • 7.4.4.    Проверку диапазонов измерения и допускаемой приведённой (к верхней границе диапазона) погрешность каналов измерения активной, реактивной и полной мощности фазы синусоидального тока с номинальной частотой 50 Гц проводят в следующем порядке:

  • 1.  Собрать схему согласно рис. 1.

  • 2.  Измерительные каналы PQT3 HS (Uhom=57,74 В и 1ном=1 А) проверить по следующей методике.

    • 2.1    Выбрать канал.

    • 2.2   Подать с калибратора на контроллеры образцовые сигналы напряжения переменного тока Uo, силы переменного тока и коэффициента мощности cos(p0 в соответствии с таблицей 2 и зафиксировать по экрану панели управления LCD в фазах А, В, С соответствующие измеренные сигналы Ри, Qu, Su.

Таблица 2, Сигналы измерительных каналов PQT3 HS (Цном=57,74 В и 1ном= I А)

№ точки

COS(po

Uo,B

Io, А

Ро, Вт

Qo, вар

So, В'А

1

1

14

0,05

2,1

0

2,100

2

1

43

0,05

6,45

0

6,450

3

1

57

0,05

8,55

0

8,550

4

1

14

0,5

21

0

21,000

5

1

43

0,5

64,5

0

64,500

6

1

57

0,5

85,5

0

85,500

7

1

14

1

42

0

42,000

8

1

43

1

129

0

129,000

9

1

57

1

171

0

171,000

10

0,8

14

0,05

1,68

1,2600

2,100

11

0,8

43

0,05

5,16

3,8700

6,450

12

0,8

57

0,05

6,84

5,1300

8,550

13

0,8

14

0,5

16,8

12,6000

21,000

14

0,8

43

0,5

51,6

38,7000

64,500

15

0,8

57

0,5

68,4

51,3000

85,500

16

0,8

14

1

33,6

25,2000

42,000

17

0,8

43

1

103,2

77,4000

129,000

18

0,8

57

1

136,8

102,6000

171,000

19

0,5

14

0,05

1,05

1,8187

2,100

20

0,5

43

0,05

3,225

5,5859

6,450

21

0,5

57

0,05

4,275

7,4045

8,550

22

0,5

14

0,5

10,5

18,1865

21,000

23

0,5

43

0,5

32,25

55,8586

64,500

24

0,5

57

0,5

42,75

74,0452

85,500

25

0,5

14

1

21

36,3731

42,000

26

0,5

43

1

64,5

111,7173

129,000

27

0,5

57

1

85,5

148,0903

171,000

  • 2.3 Определить в каждой точке приведенную погрешность канала у по формулам (4), (5), (6)

у = (Ри-Ро)/Р-100%

(4)

где Ри - измеренный сигнал активной мощности на выходе канала, Вт; Ро - образцовый сигнал активной мощности на входе канала, Вт;

D = 83,15 Вт - граница диапазона измерения активной мощности для измерительного канала PQT3 HS (Uhom=57,74 В и 1ном=1 А).

7= (Qu - Qo)/D -100°/o                      (5)

где Qu - измеренный сигнал реактивной мощности на выходе канала, вар; Qo - образцовый сигнал реактивной мощности на входе канала, вар;

D = 83,15 вар- граница диапазона измерения реактивной мощности для измерительного канала PQT3 HS (Uhom=57,74 В и 1ном=1 А).

7 = (£«-&>)//> 100%                     (6)

где Su - измеренный сигнал полной мощности на выходе канала, В-А; So - образцовый сигнал полной мощности на входе канала, В-А;

D =83,15 В А - граница диапазона измерения полной мощности для измерительного канала PQT3 HS (Uhom=57,74 В и 1ном=1 А).

  • 3. Измерительные каналы PQT3 HS (Uhom=57,74 В и 1ном=5 А) проверить по следующей методике.

  • 3.1.   Выбрать канал.

  • 3.2.   Подать с калибратора на контроллеры образцовые сигналы напряжения переменного тока Uo, силы переменного тока и коэффициента мощности cos<po в соответствии с таблицей 3 и зафиксировать по экрану панели управления LCD в фазах А, В, С соответствующие измеренные сигналы Ри, Qu, Su.

Таблица 3. Сигналы измерительных каналов PQT3 HS (Цном=57,74 В и 1ном-5 А)

№ точки

costpo

Uo,B

Io, А

Ро, Вт

Qo, вар

So, В'А

1

1

14

0,25

10,5

0

10,500

2

1

43

0,25

32,25

0

32,250

3

1

57

0,25

42,75

0

42,750

4

1

14

2,5

105

0

105,000

5

1

43

2,5

322,5

0

322,500

6

1

57

2,5

427,5

0

427,500

7

1

14

5

210

0

210,000

8

1

43

5

645

0

645,000

9

1

57

5

855

0

855,000

10

0,8

14

0,25

8,4

6,3000

10,500

11

0,8

43

0,25

25,8

19,3500

32,250

12

0,8

57

0,25

34,2

25,6500

42,750

13

0,8

14

2,5

84

63,0000

105,000

14

0,8

43

2,5

258

193,5000

322,500

15

0,8

57

2,5

342

256,5000

427,500

16

0,8

14

5

168

126,0000

210,000

17

0,8

43

5

516

387,0000

645,000

№ точки

costpo

Uo, В

Io, А

Ро, Вт

Qo, вар

So, В'А

18

0,8

57

5

684

513,0000

855,000

19

0,5

14

0,25

5,25

9,0933

10,500

20

0,5

43

0,25

16,125

27,9293

32,250

21

0,5

57

0,25

21,375

37,0226

42,750

22

0,5

14

2,5

52,5

90,9327

105,000

23

0,5

43

2,5

161,25

279,2932

322,500

24

0,5

57

2,5

213,75

370,2259

427,500

25

0,5

14

5

105

181,8653

210,000

26

0,5

43

5

322,5

558,5864

645,000

27

0,5

57

5

427,5

740,4517

855,000

  • 3.3. Определить в каждой точке приведенную погрешность канала у по формулам (4), (5), (6),

где D = 415,73 Вт - диапазон активной мощности;

D = 415,73 вар - диапазон реактивной мощности; D = 415,73 ВА - диапазон полной мощности.

  • 4. Измерительные каналы PQT3 HS (Uhom=1 15,47 В и 1ном=1 А) проверить по следующей методике.

  • 4.1.   Выбрать канал.

  • 4.2.   Подать с калибратора на контроллеры образцовые сигналы напряжения переменного тока Uo, силы переменного тока и коэффициента мощности cos<po в соответствии с таблицей 4 и зафиксировать по экрану панели управления LCD в фазах А, В, С соответствующие измеренные сигналы Ри, Qu, Su.

Таблица 4. Сигналы измерительных каналов PQT3 HS (Цном-115,47 В и 1ном-1 А)

№ точки

costpo

Uо, В

1о, А

Ро, Вт

Qo, вар

So, В'А

1

1

29

0,05

4,35

0

4,350

2

1

87

0,05

13,05

0

13,050

3

1

115

0,05

17,25

0

17,250

4

1

29

0,5

43,5

0

43,500

5

1

87

0,5

130,5

0

130,500

6

1

115

0,5

172,5

0

172,500

7

1

29

1

87

0

87,000

8

1

87

1

261

0

261,000

9

1

115

1

345

0

345,000

10

0,8

29

0,05

3,48

2,6100

4,350

И

0,8

87

0,05

10,44

7,8300

13,050

12

0,8

115

0,05

13,8

10,3500

17,250

13

0,8

29

0,5

34,8

26,1000

43,500

14

0,8

87

0,5

104,4

78,3000

130,500

№ точки

COS(pO

Uo, В

Io, А

Ро, Вт

Qo, вар

So, В А

15

0,8

115

0,5

138

103,5000

172,500

16

0,8

29

1

69,6

52,2000

87,000

17

0,8

87

1

208,8

156,6000

261,000

18

0,8

115

1

276

207,0000

345,000

19

0,5

29

0,05

2,175

3,7672

4,350

20

0,5

87

0,05

6,525

11,3016

13,050

21

0,5

115

0,05

8,625

14,9389

17,250

22

0,5

29

0,5

21,75

37,6721

43,500

23

0,5

87

0,5

65,25

113,0163

130,500

24

0,5

115

0,5

86,25

149,3894

172,500

25

0,5

29

1

43,5

75,3442

87,000

26

0,5

87

1

130,5

226,0326

261,000

27

0,5

115

1

172,5

298,7788

345,000

  • 4.3 Определить в каждой точке приведенную погрешность канала у по формулам (4), (5), (6), где D = 166,28 Вт - диапазон активной мощности;

D = 166,28 вар- диапазон реактивной мощности; D = 166,28 В-А - диапазон полной мощности.

  • 5. Измерительные каналы PQT3 HS (Uhom=1 15,47 В и 1ном=5 А) проверить по следующей методике.

  • 5.1.   Выбрать канал.

  • 5.2.   Подать с калибратора на контроллеры образцовые сигналы напряжения переменного тока Uo, силы переменного тока и коэффициента мощности cos<p0 в соответствии с таблицей 5 и зафиксировать по экрану панели управления LCD в фазах А, В, С соответствующие измеренные сигналы Ри, Qu, Su.

Таблица 5. Сигналы измерительных каналов (Цном=115,47 В и 1ном=5 А)

№ точки

COS(pO

Uo, В

Io, А

Ро, Вт

Qo, вар

So, В'А

1

1

29

0,25

21,75

0

21,750

2

1

87

0,25

65,25

0

65,250

3

1

115

0,25

86,25

0

86,250

4

1

29

2,5

217,5

0

217,500

5

1

87

2,5

652,5

0

652,500

6

1

115

2,5

862,5

0

862,500

7

1

29

5

435

0

435,000

8

1

87

5

1305

0

1305,000

9

1

115

5

1725

0

1725,000

10

0,8

29

0,25

17,4

13,0500

21,750

И

0,8

87

0,25

52,2

39,1500

65,250

№ точки

COS(/)(>

Uо, В

1о, А

Ро, Вт

Qo, вар

So, В'А

12

0,8

115

0,25

69

51,7500

86,250

13

0,8

29

2,5

174

130,5000

217,500

14

0,8

87

2,5

522

391,5000

652,500

15

0,8

115

2,5

690

517,5000

862,500

16

0,8

29

5

348

261,0000

435,000

17

0,8

87

5

1044

783,0000

1305,000

18

0,8

115

5

1380

1035,0000

1725,000

19

0,5

29

0,25

10,875

18,8361

21,750

20

0,5

87

0,25

32,625

56,5082

65,250

21

0,5

115

0,25

43,125

74,6947

86,250

22

0,5

29

2,5

108,75

188,3605

217,500

23

0,5

87

2,5

326,25

565,0816

652,500

24

0,5

115

2,5

431,25

746,9469

862,500

25

0,5

29

5

217,5

376,7211

435,000

26

0,5

87

5

652,5

1130,1632

1305,000

27

0,5

115

5

862,5

1493,8938

1725,000

  • 5.3 Определить в каждой точке приведенную погрешность канала у по формулам (4), (5), (6), где D = 831,38 Вт- диапазон активной мощности; D = 831,38 вар - диапазон реактивной мощности;

D = 831,38 В-А - диапазон полной мощности.

  • 6. Измерительные каналы PQT3 HS (Uhom=230 В и 1ном=5 А) проверить по следующей методике.

  • 6.1.   Выбрать канал.

  • 6.2.   Подать с калибратора на контроллеры образцовые сигналы напряжения переменного тока Uo, силы переменного тока и коэффициента мощности cos(po в соответствии с таблицей 5 и зафиксировать по экрану панели управления LCD в фазах А, В, С соответствующие измеренные сигналы Ри, Qu, Su.

Таблица 5. Сигналы измерительных каналов (Uhom=230 В и 1ном=5 А)

№ точки

COSipO

Uo,B

Io, А

Ро, Вт

Qo, вар

So, В-А

1

1

29

0,25

2,88

0,00

2,88

2

1

87

0,25

28,75

0,00

28,75

3

1

115

0,25

57,50

0,00

57,50

4

1

29

2,5

28,75

0,00

28,75

5

1

87

2,5

287,50

0,00

287,50

6

1

115

2,5

575,00

0,00

575,00

7

1

29

5

57,50

0,00

57,50

8

1

87

5

575,00

0,00

575,00

Xs точки

cos<po

Uo,B

Io, А

Ро, Вт

Qo, вар

So, В'А

9

1

115

5

1150,00

0,00

1150,00

10

0,8

29

0,25

2,30

1,29

2,88

И

0,8

87

0,25

23,00

12,86

28,75

12

0,8

115

0,25

46,00

25,71

57,50

13

0,8

29

2,5

23,00

12,86

28,75

14

0,8

87

2,5

230,00

128,57

287,50

15

0,8

115

2,5

460,00

257,15

575,00

16

0,8

29

5

46,00

25,71

57,50

17

0,8

87

5

460,00

257,15

575,00

18

0,8

115

5

920,00

514,30

1150,00

19

0,5

29

0,25

1,44

2,03

2,88

20

0,5

87

0,25

14,38

20,33

28,75

21

0,5

115

0,25

28,75

40,66

57,50

22

0,5

29

2,5

14,38

20,33

28,75

23

0,5

87

2,5

143,75

203,29

287,50

24

0,5

115

2,5

287,50

406,59

575,00

25

0,5

29

5

28,75

40,66

57,50

26

0,5

87

5

287,50

406,59

575,00

27

0,5

115

5

575,00

813,17

1150,00

  • 5.4 Определить в каждой точке приведенную погрешность канала у по формулам (4), (5), (6), где D = 1656,00 Вт- диапазон активной мощности; D = 1656,00 вар - диапазон реактивной мощности; D = 1656,00 В-А - диапазон полной мощности.

Результаты проверки считают удовлетворительными, если пределы допускаемой приведенной (к верхней границе диапазона) погрешности не превышает ±0,2 %.

  • 7.4.5. Проверку диапазонов измерения и допускаемой приведённой погрешности (к верхней границе диапазона) каналов измерения коэффициента мощности проводят в следующем порядке:

  • 1.  Собрать схему согласно рис. 1.

  • 2.  На любом измерительном канале PQT3 HS, провести поверку при действующем напряжении переменного тока Uo-60 В, силы переменного тока7о=1 А и номинальной частоте 50 Гц.

  • 3.  Выбрать канал.

  • 4.  Установить на калибраторе поочерёдно образцовые сигналы cos<p0 в соответствии с таблицей 6.

  • 5.  Зафиксировать по экрану панели управления LCD соответствующие измеренные значения cos(pU3M-

  • 6.  Определить в каждой точке приведенную погрешность канала у по формуле (1),

где Хи = cos(pu, Хо - cos<po, D-2.

Таблица 6. Сигналы измерительных каналов коэффициента мощности.

№ п/п

<р, °электрический

cosyo

1

0

1,0

2

30

0,866

3

60

0,5

4

80

0,1736

5

90

0

6

135

-0,7071

7

180

-1,0

8

225

-0,7071

9

270

0

10

315

0,7071

11

360

1,0

  • 7. Поочерёдно выбрать следующие подобные каналы и определить их погрешность у согласно п. 4.7.5.

Результаты проверки считают удовлетворительными, если допускаемая приведенная (к верхней границе диапазона) погрешность не превышает ±0,2 %.

  • 7.4.6.    Проверку диапазонов измерения и допускаемой приведённой погрешность каналов измерения силы постоянного тока проводят в следующем порядке:

Собрать схему согласно рис. 2.

Измерительные каналы (4...24) мА проверить по следующей методике.

  • 1.  Выбрать канал.

  • 2.  Установить на калибраторе поочерёдно образцовый сигнал силы постоянного тока на входе канала Ло со значением 4,0; 12,0; 20,0 мА.

  • 3.  Зафиксировать по экрану панели управления LCD соответствующие измеренные сигналы на выходе канала Хи в мА.

  • 4.  Определить в каждой точке приведенную погрешность канала у по формуле (1), где D = 20 мА.

  • 5.  Поочерёдно выбрать следующие подобные каналы и определить их погрешность у.

Результаты проверки считают удовлетворительными, если допускаемая приведенная (к верхней границе диапазона) погрешность не превышает ±0,2 %.

  • 7.4.7.    Проверку диапазонов измерения и допускаемой приведённой погрешность каналов измерения постоянного напряжения проводят в следующем порядке:

Собрать схему согласно рис. 2.

Измерительные каналы (0...230) В проверить по следующей методике.

  • 6.  Выбрать канал.

  • 7.  Установить на калибраторе поочерёдно образцовый сигнал силы постоянного тока на входе канала Хо со значением 5,0; 11,0; 55,0; 90,0; 110,0; 190,0; 230 В.

  • 8.  Зафиксировать по экрану панели управления LCD соответствующие измеренные сигналы на выходе канала Хм в В.

  • 9.  Определить в каждой точке приведенную погрешность канала у по формуле (1), где D = 230 В.

  • 10. Поочерёдно выбрать следующие подобные каналы и определить их погрешность у.

Результаты проверки считают удовлетворительными, если допускаемая приведенная (к верхней границе диапазона) погрешность не превышает ±0,2 %.

  • 7.4.8. Проверку допускаемой абсолютной погрешности при измерении температуры.

  • 1.  Подготавливают приборы к работе согласно их руководствам по эксплуатации.

  • 2.  Производят настройку входного диапазона контроллера и переводят его в режим измерения температуры.

  • 3.  В соответствии с ГОСТ 6651-2009 определяют диапазон значений входных сопротивлений, соответствующий диапазону измеряемых значений температуры.

  • 4.  На вход контроллера от калибратора в соответствии с Таблицей 7 подают пять значений входного сопротивления, вычисленные по формуле 7:

где Rex - значение входного сопротивления, Ом;

Rmax =175,92 Ом - максимум диапазона измерения входного сопротивления;

Rmin = 84,12 Ом - минимум диапазона измерения входного сопротивления;

К - коэффициент диапазона входного сигнала, равный 0; 0,25; 0,5; 0,75; 1

Таблица 7. Сигналы измерительных каналов температуры.

№ п/п

К

Rex, Ом

Твх, °C

1

0,0

88,22

-30

2

0,25

102,93

7,5

3

0,5

117,47

45

4

0,75

131,85

82,5

5

1,0

146,08

120

Фиксируют значения входной температуры, измеренные контроллером, и рассчитывают допускаемую абсолютную погрешность по формуле 8:

Л = Т -Т                                  (8)

где Тизм - значение входной температуры, измеренное контроллером, °C;

Твх - значение входной температуры, соответствующей подаваемому входному сопротивлению - Rgx, °C.

Результаты проверки считают удовлетворительными, если допускаемая приведенная (к верхней границе диапазона) погрешность не превышает ±0,5 %.

8 Оформление результатов поверки
  • 8.1 При положительных результатах выписывают свидетельство о поверке в соответствии с ПР 50.2.006-94, на контроллер или на свидетельство о поверке наносят повери-тельное клеймо.

  • 8.2 При отрицательных результатах поверки контроллер не допускают к применению, оформляют извещение о непригодности в соответствии с ПР 50.2.006-94.

Поверительное клеймо предыдущей поверки гасят, свидетельство о поверке аннулируют.

ПРИЛОЖЕНИЕ А

(обязательное) ИНДЕНТИФИКАЦИОННЫЕ ДАННЫЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Обозначение

ПО

Идентификационное наименование ПО

Версия (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)(Ьеха)

Алгоритм вычисления цифрового идентификатора ПО

Встроенное

PQ HS firm

ware

МАВЗ PQ v2.0

21 41 52 4D 5F

43 48 4В 53 55

4D 21 24 D3 84

98

Md5

Встроенное

TI4

МАВЗ TI4 vl.O

21 41 52 4D 5F

43 48 4В 53 55

4D 21 51 AF 14

68

Md5

Встроенное

AI4 220 V DC

МАВЗ AI4

vl.O

21 41 52 4D 5F

43 48 4В 53 55

4D21 DF 82 D6

ЗС

Md5

Встроенное

AI4 4-20 mA

МАВЗ AI4

vl.O

21 41 52 4D 5F

43 48 4В 53 55

4D 21 38 D8 63

3F

Md5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий.

16

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
