УТВЕРЖДАЮ Руководитель ГЦИ рИ ФБУ ы России»

__В.В. Швыдун

2015 г.

Инструкция

Антенны рамочные активные П6-50М

Методика поверки ИУШЯ.464639.053МП

л.

2015 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на антенны рамочные активные П6-50М (далее - антенны) и устанавливает порядок и объем их первичной и периодической поверки.

  • 1.2 Интервал между поверками - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3     Определение     метрологических

характеристик

6.3

да

да

3.1 Определение коэффициента калибровки и погрешности коэффициента калибровки

6.3.1

да

да

3.2 Определение напряжения собственных шумов антенны

6.3.2

да

да

3.3 Определение времени непрерывной работы

6.3.3

да

нет

3 СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки должны применяться средства поверки, указанные в

    таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.2.1

6.3.1

6.3.3

Эталон низшего разряда единицы напряженности электромагнитного поля КОСИ НЭМП «Панировка-ЭМ» (диапазон частот от 300 Гц до 1000 МГц, пределы допускаемой погрешности воспроизведения единицы напряженности магнитного поля ±0,6 дБ)

6.3.2

Анализатор спектра Agilent Е4440А (диапазон частот от 3 Гц до 26,5 ГГц, пределы допускаемой погрешности измерений уровня гармонического сигнала ±1,5 дБ)

Примечания

  • 1 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

  • 2 Все средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации антенн, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C           20 ± 5;

  • - относительная влажность воздуха, %              до 95;

  • - атмосферное давление, мм рт. ст.         от 626 до 795;

  • - напряжение питающей сети, В                220 ± 22;

  • - частота питающей сети, Гц                     50 ± 1.

  • 5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - проверить наличие средств поверки, укомплектованность их технической документацией и необходимыми элементами соединений;

  • - используемые средства поверки разместить, заземлить и соединить в соответствии с требованиями руководств по эксплуатации (РЭ) на указанные средства;

  • - подготовку, соединение, включение и прогрев средств поверки, регистрацию показаний и другие работы по поверке произвести в соответствии с РЭ на указанные средства.

6 ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр

При внешнем осмотре установить соответствие антенн следующим требованиям: наличие свидетельства о предыдущей поверке;

отсутствие видимых механических повреждений;

чистоте разъемов и поверхностей;

целостности диэлектрического основания и четкости маркировки; отсутствие внутри антенны незакрепленных предметов.

Результаты внешнего осмотра считать положительными, если отсутствуют видимые механические повреждения наружной поверхности рамки антенн и разъемов.

6.2 Опробование
  • 6.2.1 Подключить антенну к установке КОСИ НЭМП «Панировка-ЭМ».

  • 6.2.2 Опробование антенны провести путем измерения уровня сигнала на выходе антенны в частотной точке 1 МГц.

  • 6.2.3 Результаты опробования считать положительными, если выполняется захват принимаемого сигнала вольтметром из состава установки.

6.3 Определение метрологических характеристик
  • 6.3.1. Определение коэффициента калибровки антенны и погрешности коэффициента калибровки

Определение коэффициента калибровки провести при помощи эталона низшего

разряда единицы напряженности электромагнитного поля в диапазоне частот от

200 Гц до 1000 МГц КОСИ НЭМП «Панировка-ЭМ» (установки магнитного поля с кольцами Гельмгольца (УМК)).

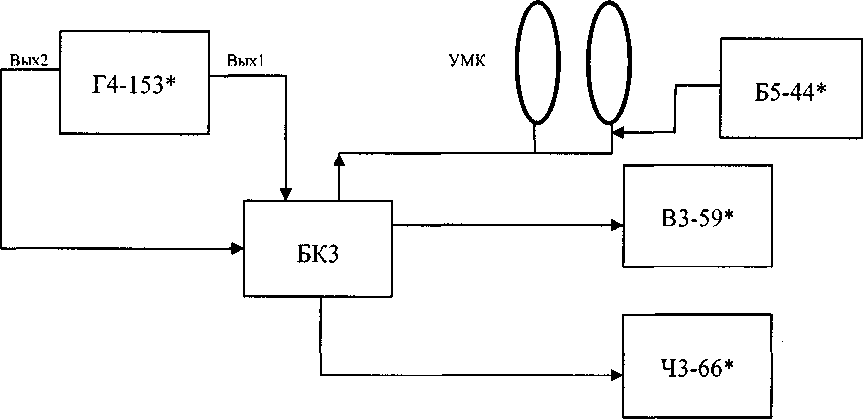

Собрать схему, представленную на рисунке 1.

Рисунок 1

Примечание * - здесь и далее средство измерений из состава КОСИ НЭМП «Панировка-ЭМ».

На вход ипит УМК с источника питания Б5-44* подать напряжение 28 В. На пульте коммутации УМК выбрать нужный диапазон частот измерения.

Выход 1  «10V» и выход 2  «0,1У» генератора Г4-153* подключить к

соответствующим разъемам блока коммутации БКЗ. Выходы блока коммутации БКЗ подключить к входам частотомера 43-63*, вольтметра ВЗ-59* и кольцевого конденсатора УЭК. Уровень сигнала, который соответствует напряженности магнитного поля 0,047 А/м (150 дБ (мкВ/м)) установить согласно формуляру УМК. Частоту выходного сигнала генератора Г4-153* установить равной 9 кГц; На блоке коммутации БКЗ нажать клавишу «Г4-153» и подать сигнал установленного уровня и частоты на входы вольтметра ВЗ-59* и частотомера 43-63*.

В соответствии с РЭ вольтметра ВЗ-59* и частотомера 43-63* измерить уровень и частоту выходного сигнала генератора Г4-153*. При необходимости провести подстройку частоты и уровня выходного сигнала генератора при помощи органов управления, расположенных на лицевой панели генератора Г4-153*.

В рабочую зону УМК поместить антенну. Антенну установить на диэлектрическом штативе. Выход антенны подключить к входу вольтметра ВЗ-59* стойки измерительноинформационной СГИ1.

Включить усилитель антенны.

Измерить уровень сигнала на выходе антенны.

Повторить измерения на частотах 9; 10; 20; 50; 100; 200; 500; 1000; 2000; 5000; 10000; 20000; 30000 кГц.

дБ

Ант

ЕдБ

умк

дБ изм

(1)

Измеренные значения занести в таблицу 3. Таблица 3

F, кГц

9

10

20

30

5

10

20

30

^ДБ(В)

Рассчитать коэффициент калибровки антенны по формуле (1):

где U‘^tl - уровень сигнала на выходе антенны, дБВ;

' электРическая составляющая напряженности электромагнитного поля, создаваемого УМК, соответствующая, согласно формуляру и РЭ на УМК, напряженности магнитного поля, дБмкВ/м.

Относительную погрешность коэффициента калибровки 8v , дБ, рассчитать по формуле (2):

дБ _ j г дБ _j j до

(2)

.Ант ~ U изм Г ’

где U1’^ - уровень сигнала на выходе антенны, дБ (В);

U'r - уровень сигнала на выходе генератора Г4-153*, дБ (В).

  • 6.3.1.1 Результаты поверки считать удовлетворительными, если значения коэффициента калибровки находятся в диапазоне от 26 до 36 дБ/м, и значения погрешности определения коэффициента калибровки находятся в пределах ± 2 дБ.

  • 6.3.2. Определение напряжения собственных шумов антенны при полосе пропускания А/ на частоте f

Определение напряжения собственных шумов антенны при полосе пропускания А/ на частоте / провести при помощи анализатора спектра Agilent Е4440А.

Антенну установить на диэлектрическом штативе и выход антенны подключить к входу анализатора спектра Agilent Е4440А. В соответствии с РЭ анализатора установить центральную частоту / равной 9 кГц, а полосу пропускания А/ равной 0,2 кГц.

Включить усилитель антенны.

Измерить уровень сигнала на выходе антенны.

Повторить измерения при А/ = 0,2 кГц и f = 0,015 МГц, А/ = 0,2 кГц и f = 0,1 МГц, А/ = 9 кГц и / = 1 МГц, А/ = 9 кГц и f = 10 МГц, А/ = 9 кГц и f = 30 МГц.

Измеренные значения занести в таблицу 4.

Таблица 4

f, МГц

0,009

0,015

0,1

1

10

30

А/ ,кГц

0,2

0,2

0,2

9

9

9

Иш , дБмкВ

  • 6.3.2.1 Результаты поверки считать удовлетворительными, если значения напряжения собственных шумов антенны при полосе пропускания А/ на частоте f не превышают значения, указанные в таблице 5.

Таблица 5

/,МГц

0,009

0,015

0,1

1

10

30

А/,кГц

0,2

0,2

0,2

9

9

9

Um, дБмкВ

30

28

15

10

10

10

  • 6.3.3 Определение времени непрерывной работы

Определение времени непрерывной работы антенны провести через 8 ч непрерывной работы, измеряя коэффициент калибровки антенны (K^ ю ч) в соответствии с п. 5.3.1.

Определить отклонение коэффициента калибровки за 8 ч по формуле (3):

  • 6.3.3.1 Результаты поверки считать положительными, если через 8 ч непрерывной работы отклонение коэффициента калибровки от номинальных значений находится в пределах ± 2 дБ во всем диапазоне рабочих частот.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Результаты поверки оформляются протоколом.

  • 7.2 При положительных результатах поверки в формуляре на антенны оформляется запись о поверке или выдается свидетельство установленного образца.

  • 7.3 При отрицательных результатах поверки антенна бракуется. На забракованную антенну выдается извещение о непригодности с указанием причин забракования.

Начальник отдела

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

Младший научный сотрудник

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

К.С. Черняев

М.В. Нефедов
