ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ

ЕДИНСТВА ИЗМЕРЕНИЙ

СИГНАЛИЗАТОРЫ ТЕРМОХИМИЧЕСКИЕ

ЩИТ-2

Методика поверки

5BI.550.046 ДД

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

ОКП 42 I5II

Утвержден

531.550.046 ДЛ-ЛУ

ГОСУДАРСТВЕННАЯ СИСТЕМА ‘ОБЕСПЕЧЕНИЯ

ЕДИНСТВА ИЗМЕРЕНИЙ

СИГНАЛИЗАТОРЫ ТЕШОХИМИЧЕСКИЕ

ЩИТ-2

Методика поверки 5BI.550.046 ДЛ

МИ 662-84

1987

РАЗРАБОТАНЫ» Харьково1^м ОКНА НПО "Химавтоматика" Министерства химической промышленности СССР

ИСПОЛНИТЕЛИ: С,И.Сутоцкий, ВвМ,Бродько

УТВЕРЖДЕНЫ: Украинским Республиканским центром стандартизации и метрологии Госстандарта ССсР

5BI.550.046 ДО

Настоящая методика поверки распространяется на сигнализаторы термохимические                ЩИТ-2 (далее по тексту -

сигнализаторы), соответствующие ГОСТ 12.4.070-79, и устанавливает методику их первичной и периодической поверок.

Сигнализаторы предназначены для контроля концентраций горючих газов, ларов и их омесей в воздухе производственных помещений и выдачи сигналов в диапазоне сигнальных концентраций.

Технические характеристики сигнализаторов приведены в справочном приложении 3.

'                I. ОПЕРАЦИИ ПОВЕРКИ

  • I.I. При проведении поверки должны быть выполнены операции, указанные в табл. I,

Таблица I

Наименование операции

г - - - - -Номер пункта методики попе рки

  • 1. Внешний осмотр

  • 2. Опробование

  • 3. Проверка метрологических характеристик

3.1, Проверка выдачи сигнала "5-50 % НКПВ" и основ-

  • 5.1

  • 5.2

  • 5.3

ной Погрешности срабатывания с датчиком ДТХ-127

3.2. Проверка выдачи сигнала ”5-50% НКПВ,*и обнови ной погрешности срабатывания о датчиком ДТХ-128

5BI.550.046 ДД

  • 1.2. Вил поверки - обязательная гооударотаенная. Межпове-

    рочиый интервал

    2. СРЕДСТВА ПОВЕРКИ

    • 2,1. При проведении поверки должны быть применены средства, указанные в табл. 2.

Таблица 2

Номер пункта методики поверки

п.5.3.

Наименование образцового средства измерений или вспомогательного средотва поверки, номер докумонта, регламентирующего технические требования к средству, метрологические и (или) ооновныа технические характеристики

  • 1. Регулятор РН0-250-0,5Д У4 (Т ) ТУ16-517.298-78

Напряжение 0-250 V , ток 0,5 А

  • 2. Прибор электроизмерительный Ц4352 (ШП), ТУ25-04-3303-77, предел измеренияЛ, класа точности 1,0

  • 3. Поверочные газовые омоои (ЦТС) метан-воздух,

; ТУ6-21-28-79, приложение I

4d Вольтметр 3533 (ИП2)е ТУ25-04«3716-79, предел измерения 300V 0 класо точнооти 0,5

  • 5. Амперметр Э525 (ИПЗ), ТУ25-04-3716-79, предел измерения 0,5 А, класс точности 0,5

  • 6. Кабель регламентный 5В4.853.597

7о Секундомер СОСпр-2б-2-000 ГОСТ 5072-79

  • 8. Камьра 5B5.887.6I0

  • 9. Редуктор специальный воздушный РС-250-58 ТУ26-05-188-74

  • 10. Панель дистанционного управления ПДУ-А ТУ25-04-2720-75

Примечания: I. В олучае отсутствия рекомендуемых средств поверки разрешается использовать иные средства поверки при условии сохранения класса точности и пределов измерения.

  • 2. Камера 5B5.887.6I0 поставляется в. ооотаве оигнализатора ЩИТ-2-1, ЩИТ-2-7; кабель 5В4.853.597 поставляется.в ооотаве сигнализаторов всех исполнений. •'

  • 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ '

    • 3.1, При проведении поверки должны быть соблюдены требования безопасности, изложенные в следующих документах :

ГОСТ I2.I.0I9-79 ССЕГ, Электробезопасность. Общие требования ;

"Правила устройства и безопаоной эксплуатации оосудов. работающих под давлением", утвержденные Гоогортехнадзором 19.05.70г.

  • 3.2. При проведении поверки сигнализаторов вредные вещеотва не выделяются, требования производственной санитарии и охраны окружающей ореды не нарушаются.

4, УСЛОВИЯ ПОВЕРКИ и подготовки К ЯВИ

4Л. При проведении поверки должны быть соблюдены следующие условия:

  • 1) температура окружающей среды (25 + 10).°C ;

  • 2) относительная влажность воздуха от 30 до 90 % ;

  • 3) атмооферное давление от 0,084 до 0,107 МРа (от 630 до

800 тгпН^)}

  • 4) напряжение питающей сети переменного тока (220 + II) V » частотой (50 + I) Н г ;

  • 5) пневматическое питание датчика ДГХ-128 ооущеотвляется от линии сжатого воздуха давлением от 0,25 до 0,60 МРа (от 2,5 до 6,0 к^|/с»и2 ), допускаемое отклонение + 10 % ;

  • 6) механические воздействия должны быть исключены.

  • 4,2. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 4.2.1. Смонтировать оигнализатор согласно разделу ’’Технического опиоания и инструкции по эксплуатации* 5BI.550.046 ТО.

  • 4.2.2. Проверить наличие заземления блока БПС,

  • 4.2.3. Отключить от оигналиэатора цепи внешней сигнализации.

  • 4.2.4. Проверить наличие смеси в баллонах. Установить редуктор на баллон, открыть вентиль баллона, избыточное давление омеси в баллоне не должно быть менее 1,0 МРа (10 /смг),

  • 4.2.5. Выдерживать баллоны с ПГС в помещении, где проводится поверка, до выравнивания их температуры о температурой помещения

5BI.550.046 ДО

  • 5. ПРОВДЕНИЕ ПОВЕРКИ

б Л. Внешний осмотр

  • 6.1.1, При внешнем осмотре должно быть установлено соответот* вне сигнализатора следующим требованиям)

ксмплектнооть оигнализатора должна соответствовать комплект* ности, указанной в паспорте на сигнализатор ;

маркировка должна соответствовать приведенной в техническом описании и инструкции по эксплуатации ;

сигнализатор не должен иметь повреждений, нарушений покрытий, влияющих на его работоспособность.

Примечание. Комплектность проверяется при первичной поверке. 5.2, Опробование

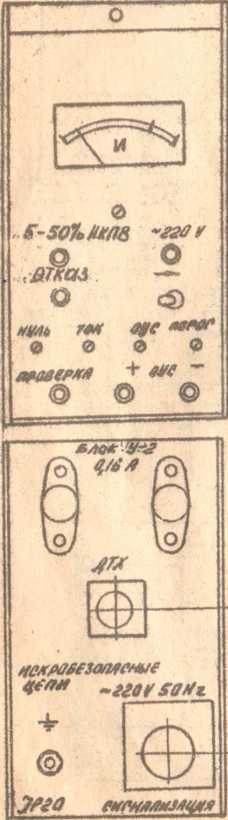

  • 5.2.1, Подготовить рабочее место в соответствии С ряо» !•

  • 5.2.2, Регулятором Т по прибору ИП2 установить напряжение 220 V .

  • 5.2.3, Тумблер *U220/ " установить в положение по стрелке.

На передней панели блока У должен включиться светодиод "<*220 V ■.

  • 5.2.4, Выдержать оигнализатор во включенном состоянии 5min,

  • 5.2.5, Установить тумблер на регламентном кабеле в положение ТОК. По прибору. ИПЗ зафиксировать значение тока, которое должно быть (180 + 5) т А. При необходимости, при помощи переменного ре* зиотора ТОК, установить требуемое значение тока питания датчика.

Если резистором ТОК невозможно установить требуемые значения тока питания датчика, сигнализатор к дальнейшей поверке не до* пускается.

  • 5.2.6, Нажать кнопку ПРОВЕРКА, стрелка индикатора должна отклониться вправо и должен включитьоя оветодиод "5-50 % НКПВ".

Воли при нажатии кнопки ПРОВЕРКА отрвлка вправо не отклоняется е светодиод ”5-50 $ НКПВмнв включается, оигнализатор к дальнейшей поверке не допускаетоя.

• 5.2.7. Отсоединить разъём регламентного кабеля от блока У, должен включитьоя светодиод ОТКАЗ,       , Установить тумблер.

" * 220 Vй в положение против отрелкив

5.2.8. Повторить операции п.п. 5.2,2-5.2.7 для всех каналов оигнализаторов ЩИТ-2-1, ЩИТ-2-3.

5.3. Проверка метрологических характеристик

  • 5.3.1. Проверка выдачи сигнала ”5-50 $ НКПВ" и основной погрешности срабатывания с датчиком ДТХ-127,

  • 1) подготовить рабочее место в соответствии о рис.2 ;

  • 2) регулятором Т по прибору ИП2 установить напряжение 220V Тумблер !’~220У" установить в положение по‘стрелке.

На передней панели блока У должен включиться светодиод ”~220V";

  • 3) выдержать оигнализатор во включенном оостоянии 5 rm'/? ;

  • 4) переменным резистором НУЛЬ установить стрелку индикатора на крайнюю левую отметку, при наличии в меоте уотановки датчика постоянной загазованности на датчик необходимо подавать воздух, не содержащий горючих веществ;

  • 5) измерить значение сопротивления между контактами 5-6 разъема СИГНАЛИЗАЦИЯ, которое должно бить равно ос» по ИП1;

  • 6) подать ГГГС № I из баллона на датчик ДТХ-127 давлением 0,04 МРа ♦ 0,01 МРа (0,4кс^/см2 + ОДкс^/см* ) и jie менее, чем через 20 5 зафиксировать состояние опетодиодл "5-50 % НЮШ” ;

  • 7) подать ГП'С № 2 из баллона на датчик ЛТХ-12? давлением

5BI.550.046 ДЯ

В момент начала реагирования индикатора на передней панели включить оекундомер, зафиксировать время включения светодиода "5-50 % НКПВ?;

  • 8) измерить значение сопротивления между контактами 5-6 разъема СИГНАЛИЗАЦИЯ ;

  • 9) установить тумблер "* 220V" в положение против стрелки;

  • 10) повторить операции для всех каналов сигнализатора,

г .          •

Сигнализатор считается видержавшим-ивпытания, если при подаче ПГС М I светодиод "5-50 %НКПВ " не включается, а .при подаче ПГС № 2 светодиод "5-50$НКПВ" включается за время не более 10^ и сопротивление между контактами 5-6 разъема СИГНАЛИЗАЦИЯ равно О по ИП1.                    •

  • 5,3.2, Проверка выдачи сигнала *5-50 $НКПВ" и основной погрешности срабатывания с датчиком ДТХ-128.

  • 1) подготовить рабочее место в соответствии о рио.З;

  • 2) подсоединить к штуцеру регулятора давления (РДВ) линию сжатого е здуха давлением от 0,25 до 0,60 МРа (от 2,5 до 6

С помощью регулятора давления установить расход контролируемой среды (при всех испытаниях на смесях верхний край поплавка ротаметра должен находиться против контрольной лиски), переключатель УСТ .НУЛЯ-АНАЛИЗ установить в положение УСТ .НУЛЯ;

  • 4) подсоединить баллон с ПГС й I к пь удеру датчика ВХОД-. Тумблер УСТ.НУЛЯ-АНАЛИЗ на датчике ДГХ-128 установить в положение АНАЛИЗ. Подать смесь. Не менее, чем через 20 3. зафиксировать сое эяние светодиода "5-50 % 11КПВ" ;

  • 5) подключить баллон о ПГС & 2 к пнулору датчика ВХОД, подать смеоь. В момент начала реагирования индикатора на передней панели включить секундомер, зафиксировать время включения светодиода 5-50 % НКПВ;

  • 6) измерить значение сопротивления между контактами 5-6 разъема СИГНАЛИЗАЦИЯ г

  • 7) установить тумблер "л/220У в положение против стрелки;

  • 8) повторить операции для остальных каналов сигнализатора ЩИТ-2-2о

Сигнализатор считается выдержавшим испытания, если при пода-

л

че ПГС * I светодиод,5-50 % НКПВ не включается, а при подаче

ЩХЗ М 2 светодит,5-5О % НКПВ* включается за время не более 10X и сопротивление между контактами 5-0 разъема СИГНАЛИЗАЦИЯ равно О,

  • 6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 6.1. Положительные результаты государственной поверки должны оформляться записью в паопорте результатов и даты поверки (при этом запись должна бить удостоверена нанесением оттиока повери-тельного клейма и выдачей свидетельства о поверке по форме обязательного приложения 2).

При необходимости результаты поверки приводятся на оборотной отороне свидетельства в произвольной форме.

  • 6.2, При отрицательных результатах поверки сигнализаторы к эксплуатации не допускаются. Свидетельство аннулируется или приводится запись в паопорте о непригодности оигнализатора. Выдается извещение о непригодности и изъятии из обращения и применения поверяемого сигнализатора с указанием причин. Клеймо должно быть погашено.

Сх&Ю pafawa ямпа /мберля одною хажыа с&гм44&з&лкр0 с далк/илом J7X~/£S.

У

@

4МЫ*Л

6енл7(//ъ

Редуктор

6J4/WPC НРС ешп<м~&идух

~2<М У

SOffZ

г@п

/ //

1L.-----or

5BI.550.D46 ДО

■■■ ...... W>.                      ........................................ ■■ «—<■

ПРИЛОЖЕНИЕ I

Обявательнов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРО

МЕГАНА В ВОЗДУХЕ

Номер

НГС

Объемнаяля.^метана в воз-

Допустимая погрешность аттестации,

Технические условия, марка

Номинальное значение

Допустимое отклонение

в о бъемн. долях

I

0,35(6,7)

± 0,03(+ 0,7;

+ 0,02

ТУ6-21-28-79

Марка Б

2

1,05 (20)

± 0,10 (+2)

± 0,05

То же

Примечания: I. Изготовитель и поставщик поверочных смеоей -предприятия Союзметанола (например, Балашихинский кислородный завод, 143900, Московская обл., г.Балашиха; Днепропетровский кислородный завод, 320037, Днепропетровск, ул.Кислородная I.

  • 2. Форма заказа ПГС приведена в справочном приложении 4, образец заказной спецификаций -в оправочном приложении 5.

11РЛЛ0ЖЕНИВ 2

Действительно б месяцев                      Обязательное

ОБИЖГЕЛЬСТВО *_____

о

государственной поверке

Сигнализатор ЩИТ-2- заводской Ji        . изготовленный

. принадлежащий

на основании результатов Государственной поверки признан годным и допущен к применению.

Начальник лаборатории государственного надзора

М. П.

Государственный поверитель

ПРИЛОЖЕНИЕ 3

Справочное

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

I» Диапазон оигнальных концентраций в рабочих условиях 5-50 % НКПВ.

  • 2. Поверочная смесь - метан в воздухе.

  • 3. Сигнальная доля НКПВ и предел допускаемой ооновной погрешности срабатывания сигнализатора на метановоздутоной смеси (14 + 8) $ НКПВ.

  • 4. Время выдачи сигнала -Юз

ПРИЛОЖЕНИЕ 4

Справочное

«01МА

заказа ПГС

Образец пиоьма-закаэа на поставку ПГС

Директору

Прошу Вао приготовить поверочные газовые смеси согласно прилагаемой заказной спецификации* Оплату гарантируем. Ham расчетный счет И               отделение Гообанка г.

Приложение: Заказная спецификация              экэ.

на _________ листах.

Руководитель предприятия

Гербовая печать                              . .

Главный бухгалтер

Примечания: I. ПГС поставляется в баллонах потребителя по

ГОСТ 949-73 вместимостью 1-40

2. Ремонт, переосвидетельствование, окраска и маркировка баллона проводятся заводом-изготовителем ПГС за счет потребителя.

  • 3. Технологический цикл приготовления ПГС ооотав-ляет 1,5-2 меояца.

  • 4.Вывоз готовой продукции осуществляется по договоренности о потребителем.

5BI.550.04G JU

’ S’ & ,rC g r- °

I

I

I

I

I

I

I

I

I

3

td

!

&<d Э i I о О Ф ,

I

«I Л I ’ и O r? co й Ы га К «

■ SS| g”g' 1 -s§i 3s!1

Io и. Д

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Шлмопя яипфпп <пфпямйтг.^ ’Всего ! М !Входящий !Под-’Да-

Изм>.Номера,листов Дстраниц^ ;листов!доку-сопро- !гшсь!тя

•изме- *—*      *------ ''----‘-------'--------- ’

• ‘рАИМи

изме- ’заме- *’анну-!(отра-’мента’водитель-’ ненных!ненных! и ’лиро-!виц) в! !ного до- ! кумента и дата ■

’ван- !доку- ’ ’нцх ’менте

1.

|та
