СОГЛАСОВАНО:

Генеральный директор

Преобразователи измерительные угла поворота ИСЛ-Н, ИСЛ-Н.01

МЕТОДИКА ПОВЕРКИ МП АПМ 92-18

г. Москва

2018 г.

МП АПМ 92-18

Настоящая методика поверки распространяется на преобразователи измерительные угла поворота ИСЛ-Н. ИСЛ-Н.01, производства ООО «НСК», г. Жигулёвск Самарской области (далее -преобразователи) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

№ п/п

Наименование этапа поверки

№ пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

1

Внешний осмотр

7.1

Да

Да

2

Опробование

7.2

Да

Да

3

Идентификация программного обеспечения

7.3

Да

Да

4

Определение метрологических характеристик

7.4

-

-

4.1

Проверка диапазона измерений угла поворота рулевого колеса и определение абсолютной погрешности измерений угла поворота рулевого колеса

7.4.1.1

Да

Да

2 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства, приведенные в таблице 2.

Таблица 2 - Средства поверки

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

7.4.1

Установка угломерная 3-го разряда СПЛ-МЕТА (per. № 5.3613-13); Индикатор часового типа ИЧ-10 КТО, диапазон измерений (0 -10) мм, цена деления шкалы 0,01 мм (per. № 69534-17);

Вспомогательное средство поверки: стойка калибровочная.

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методике поверки.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы на преобразователи, имеющие достаточные знания и опыт работы с ними, и аттестованные в качестве поверителя в установленном порядке.

4 Требования безопасности

  • 4.1 Перед проведением поверки следует изучить техническое описание и руководство по эксплуатации на поверяемый преобразователь и средства поверки.

  • 4.2 К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе на электроустановках.

  • 4.3. Перед проведением поверки должны быть выполнены следующие работы:

  • - все детали преобразователя и средств поверки должны быть очищены от пыли и грязи;

  • - поверяемый преобразователь и средства поверки должны быть заземлены.

5 Условия поверки

При проведении поверки должны соблюдаться следующие нормальные условия измерений:

  • - температура окружающей среды , °C                                          20±5;

  • - относительная влажность воздуха, %                                не более (60±20);

  • - атмосферное давление. кПа (мм рт. ст.)                            84,0-106,7 (630..800).

6 Подготовка к поверке

  • 6.1 Перед проведением операции поверки необходимо ознакомиться с руководствами по эксплуатации на поверяемый преобразователь.

  • 6.2 Подготовить преобразователь к работе в соответствии с разделом п.2.2 документа Н

036.000.00-02 РЭ руководства по эксплуатации (мод. ИСЛ-Н) и документа Н 036.000.00-03 РЭ (мод. ИСЛ-Н.01).

7 Проведение поверки

  • 7.1 Внешний осмотр

При проведении внешнего осмотра необходимо проверить:

  • - комплектность преобразователей согласно паспортам Н 036.000.00-02 ПС (мод. ИСЛ-Н) или Н 036.000.00-03 ПС (мод. ИСЛ-Н.01):

  • - отсутствие механических повреждений, влияющих на точность показаний и жесткость установки на рулевом колесе;

  • - чистоту разъемов;

  • - исправность кабелей питания;

  • - четкость маркировки.

  • 7.2 Опробование

Включить преобразователь в режиме поверки по п.2.4 руководства по эксплуатации Н 036.000.00-02 РЭ (для мод. ИСЛ-Н) или п.2.5 руководства по эксплуатации Н 036.000.00-03 РЭ(для мод. ИСЛ-Н.01).

Нажатием кнопок ВВОД, ВЫБОР. ОТМЕНА проверить возможность перехода преобразователя из одного режима в другой согласно руководствам по эксплуатации. В случае неисправности преобразователя поверку прекратить.

  • 7.3. Идентификация программного обеспечения.

При проведении идентификации программного обеспечения необходимо выполнить следующие процедуры:

  • - нажать кнопку «ВЫБОР»;

  • - включить прибор кнопкой «ВКЛ». удерживая кнопку «ВЫБОР» до тех пор пока на экране не появится информация об установленном ПО в виде надписей:

    для ИСЛ-Н:

    VERSION

    3.15

    и для ИСЛ-Н.01:

    VERSION

    20.00

7.4 Определение метрологических характеристик.

  • 7.4.1 Проверка диапазона измерений угла поворота рулевого колеса и определение абсолютной погрешности угла поворота рулевого колеса

  • 7.4.1.1 Определение систематической погрешности преобразователя

Необходимо выполнить следующие операции:

  • 1) установить приборный блок на имитатор рулевого колеса установленного на установке угломерной 3-го разряда СИЛ-МЕТА (далее - установка). Соединить приборный блок с датчиком движения колеса (далее - ДДК) с помощью кабеля (для мод. ИСЛ-Н);

  • 2) установить ось имитатора рулевого колеса в вертикальное положение (приборный блок расположен горизонтально);

  • 3) включить преобразователь в режим поверки датчика угла поворота согласно п.2.4 руководства по эксплуатации Н 036.000.00-02 РЭ (для мод. ИСЛ-Н) или п.2.5 Н 036.000.00-03 РЭ (для мод. ИСЛ-Н.01);

  • 4) нажатием кнопки ВВОД установить нулевые значения угла поворота на индикаторе измерительного блока;

  • 5) повернуть поворотную часть установки вокруг оси имитатора вправо по лимбу на 5 градусов. На индикаторе измерительного блока отобразится измеренное значение угла поворота (Ае);

  • 6) установить поворотную часть установки с имитатором в исходное положение и нажать кнопку ВВОД;

  • 7) повернуть поворотную часть установки вправо (по часовой стрелке) на 10, 20, 30,40, 50 градусов, контролируя по индикатору измерительного блока измеренное значение угла поворота. После каждого поворота поворотную часть установки вернуть в исходное положение и нажать на измерительном блоке кнопку ВВОД;

  • 8) аналогично провести измерение угла поворота при повороте поворотной части стола в левую сторону (против часовой стрелки) на 5, 10, 20, 30, 40 50 градусов. После каждого поворота поворотную часть установки вернуть в исходное положение и нажать на измерительном блоке кнопку ВВОД;

  • 9) установить ось имитатора рулевого колеса под углом 45 градусов к плоскости горизонта путем использования тяги из комплекта поставки установки согласно п.п. 2.3.1 Руководства по эксплуатации Н 036.830.00 РЭ. Наклон имитатора рулевого колеса определяется по шкале угла наклона.

Повторить пункты 5-8.

Вычислить значение систематической погрешности преобразователя:

а, =4,-4.          (1)

где А1 - систематическая погрешность измерений угла поворота рулевого колеса,

Ае - измеренное значение, отображаемое на индикаторе измерительного блока, °;

Ал - угол поворота установки, °.

  • 7.4.1.2 Определение чувствительности датчика движения колеса (только для модификации ИСЛ-Н)

Необходимо выполнить следующие операции:

  • 1) установить индуктивный датчик на стойку калибровочную (Приложение А) и соединить её с приборным блоком, подключив кабель к разъему ДДК;

  • 2) для установки ДДК. необходимо снять держатель и установить его в отверстия. Далее на кронштейн установить датчик (см. Рис.А1);

  • 3) установить стрелку индикатора ИЧ в нулевое положение;

  • 4) включить преобразователь выключателем;

  • 5) для определения чувствительности ДДК:

  • - включить преобразователь в режим поверки, выполнив операции по п. 2.4 руководства по эксплуатации Н 036.000.00-02 РЭ;

  • - на стойке калибровочной вращением барашка установить нулевое значение на индикаторе ИЧ-10, после чего закрепить датчик движения колеса на расстоянии 5 мм;

  • - провести корректировку нулевых показаний, нажав кнопку ВВОД измерительного блока;

  • - вращением барашка стойки калибровочной задать сдвиг до появления на индикаторе измерительного блока значения 0,10 мм. Считать значение сдвига по шкале индикатора ИЧ;

    блока;

  • - провести корректировку нулевых показаний, нажав кнопку ВВОД измерительного

  • 6) вращением барашка стойки калибровочной задать сдвиг в противоположную сторону до появления на индикаторе измерительного блока значения 0,10 мм. Считать значение сдвига по шкале индикатора ИЧ.

  • 7) повторить операции пунктов 1-5 пять раз, определить среднее значение сдвига по шкале индикатора ИЧ и принять его значение за чувствительность ДДК.

Отключить электропитание.

Чувствительность датчика движения колеса должна соответствовать (0.1±0,05) мм или при пересчете на угловое перемещение а =(0,038±0,019) град.

, Д2

а = arctg-^-

1 , (2)

где Д2 - чувствительность измерения начала поворота управляемого колеса, мм;

/=150 мм - расстояние от центра колеса до ДДК, мм.

  • 7.4.1.3 Определение абсолютной погрешности преобразователя

Абсолютная погрешность измерений суммарного люфта определяется по формуле:

Д = Д1 + а .       (3)

где Д1 - систематическая погрешность преобразователя,

а - чувствительность измерения начала поворота управляемого колеса. °. Примечание: величина Д? в модификации ИСЛ-Н.01 отсутствует.

Полученное значение абсолютной погрешности измерений суммарного люфта не должно превышать ± 0,5°.

8 Оформление результатов поверки

  • 8.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки с указанием предельных числовых значений результатов измерений и их оценки по сравнению с предъявленными требованиями.

  • 8.2 При положительных результатах поверки преобразователь признается годным к применению и на него выдастся свидетельство о поверке установленной формы с указанием фактических результатов определения метрологических характеристик.

  • 8.3 При отрицательных результатах поверки, преобразователь признается непригодным к применению и на него выдается извещение о непригодности установленной формы с указанием основных причин.

Инженер отдела

ООО «Автопрогресс-М»

Приложение А

(Справочное)

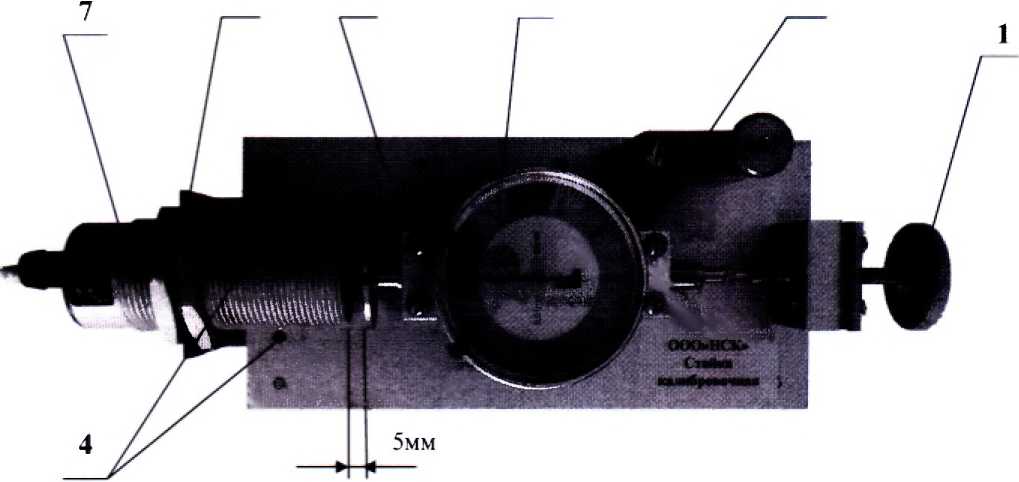

Общий вид стойки калибровочной с индикатором часового типа ИЧ-10

5        2            3                   6

Рисунок А. 1

1 - Барашек; 2 - Плита; 3 - Индикатор ИЧ-10; 4 - Отверстия для установки держателя контактного датчика; 5 - Кронштейн; 6 -Держатель контактного датчика; 7- Индуктивный (контактный) датчик ДДК
