УТВЕРЖДАЮ

УТВЕРЖДАЮ

Генеральный директор ООО НПП «ЭЛЕМЕР»

Заместитель директора

В.М. Окладников

г.

Иванникова Щ 2018 г.

метрологии «ВНИИМС»

ТЕРМОПРЕОБРАЗОВАТЕЛИ УНИВЕРСАЛЬНЫЕ

ТПУ 0304 МП 207.1-009-2017

Методика поверки

с изменением № 1 г. Москва, г. Зеленоград 2018 г.

СОДЕРЖАНИЕ

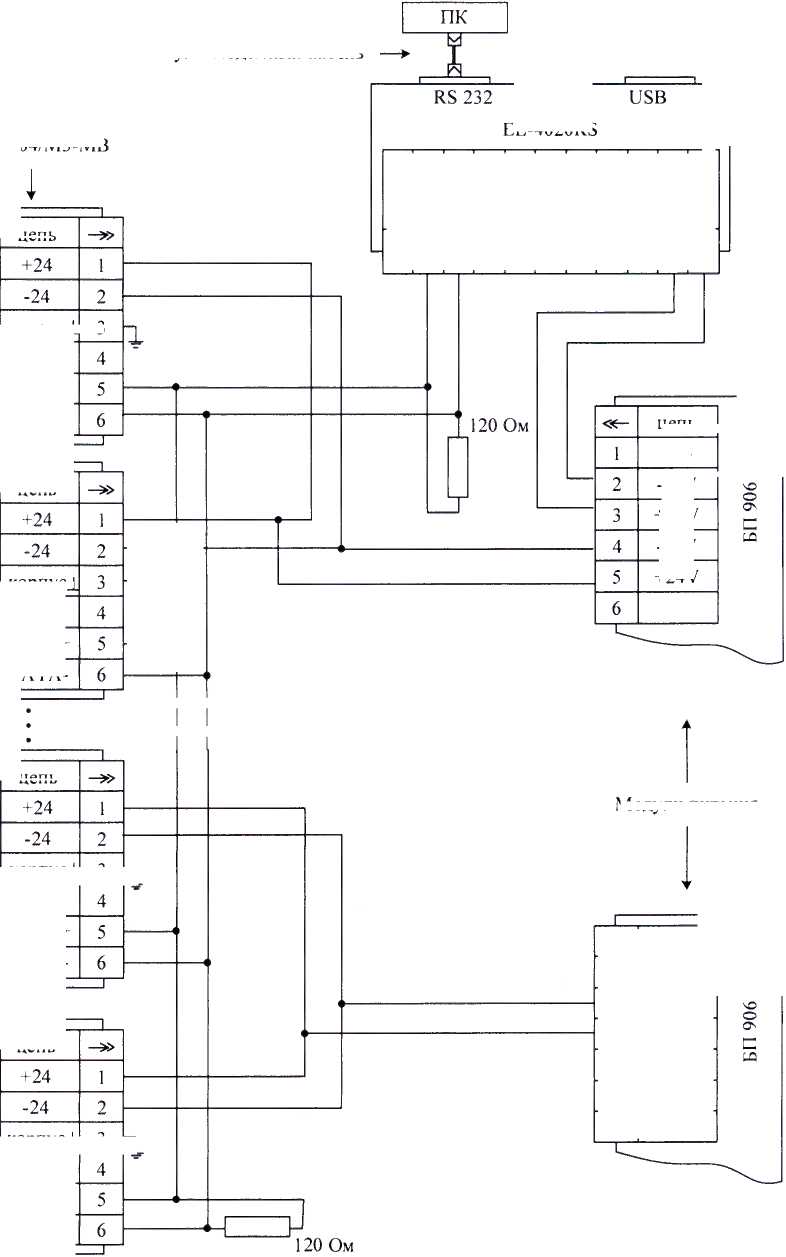

ПРИЛОЖЕНИЕ А Схемы электрические соединений

1 ОБЛАСТЬ ПРИМЕНЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на термопреобразователи универсальные ТПУ 0304 (далее - термопреобразователи), предназначенные для измерений и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ, в унифицированный токовый выходной сигнал и (или) цифровой сигнал HART-протокола, или цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUSRTU, и устанавливает методику их первичной и периодической поверок.

В зависимости от схемно-конструктивного построения термопреобразователи имеют исполнения:

  • - ТПУ 0304/MI с унифицированным токовым выходным сигналом;

  • - ТПУ 0304/М1-Н, ТПУ 0304/М2-Н с унифицированным токовым выходным сигналом, совмещённым с цифровым выходным сигналом HART-протокола;

  • - ТПУ 0304/M3-MB с цифровым выходным сигналом RS-485 с протоколом обмена MODBUSRTU.

  • 1.2 Настоящая методика поверки может быть применена при калибровке термопреобразователей.

  • 1.3 Интервал между поверками:

  • - 4 года;

  • - 6 месяцев - для ТП с верхним пределом диапазона измерений св. плюс 1100 °C;

  • - 2 года - для ТС с верхним пределом диапазона измерений св. плюс 350 °C и нижним пределом ниже минус 60 °C; для ТП с верхним пределом диапазона измерений св. плюс 850 до плюс 1100 °C включ. и нижним пределом ниже минус 50 °C;

  • - 5 лет - для ТС с НСХ «Ptl00» и диапазоном измерений от минус 60 до плюс 350 °C включ.; для ТП с НСХ типа «N» и диапазоном измерений от минус 50 до плюс 850 °C.

  • 1.4 (Исключен. Изм.1)

  • 2 ОПЕРАЦИИ ПОВЕРКИ

    • 2.1 При проведении поверки выполняют операции, указанные в таблице 2.1.

Таблица 2.1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Проверка электрической прочности изоляции

6.3

Да

Нет

4 Проверка электрического сопротивления изоляции

6.4

Да

Нет

5 Определение основной приведенной погрешности

6.5

Да

Да

6 Обработка результатов поверки

6.6

Да

Да

7 Оформление результатов поверки

7

Да

Да

  • 3 СРЕДСТВА ПОВЕРКИ

    • 3.1 При проведении поверки применяют основные и вспомогательные средства поверки, указанные в таблице 3.1.

Таблица 3.1 - Средства поверки

№ п/п

Наименование средства поверки и обозначение НТД

Основные метрологические и технические характеристики средства поверки

Номер пункта методики поверки

1

Калибратор температуры эталонный «ЭЛЕМЕР-КТ-150К/М1» «ЭЛЕМЕР-КТ-150К/М1И».

ТУ 4381-125-13282997-2014

Диапазон измерений, °C: от-45 до +150, нестабильность, °C: ±0,01,

пределы допускаемой основной погрешности, °C: ±(0,02+0,0002 • |t|), ±(0,03+0,0003 ■ |t|);

диапазон измерений тока, мА: от 0 до 25, пределы допускаемой абсолютной погрешности измерительных каналов, мкА: ±(10’4-1 +1)

6.2

6.5

2

Калибратор температуры эталонный «ЭЛЕМЕР-КТ-500К/М1» «ЭЛЕМЕР-КТ-500К/М1И».

ТУ 4381-125-13282997-2014

Диапазон измерений, °C: от +28 до +500, нестабильность, °C: ±(0,01 + 0,0001 t), пределы допускаемой основной погрешности, °C: ±(0,02+0,0002 t), ±(0,03+0,0003 t);

диапазон измерений тока, мА: от 0 до 25, пределы допускаемой абсолютной погрешности измерительных каналов, мкА: ±(10’4-1 + 1)

6.2

6.5

3

Калибратор температуры эталонный «ЭЛЕМЕР-КТ-650К/М1».

ТУ 4381-125-13282997-2014

Диапазон измерений, °C: от +28 до +650, нестабильность, °C: ±(0,01 + 0,0001 t), пределы допускаемой основной погрешности, °C: ±(0,03+0,0003+)

6.2

6.5

4

Калибратор температуры эталонный КТ-1100.

ТУ 4381-053-13282996-03

Диапазон измерений, °C: от +300 до +1100, нестабильность, °C: +0,3,

пределы допускаемой основной погрешности, °C: ±1,5

6.2

6.5

5

Термостат с флюидизированной средой FB-08

Диапазон воспроизводимых температур, °C: от +50 до +700, нестабильность поддержания температуры в термостате, °C: ±0,02 за 8 мин, неравномерность температуры в рабочем объеме термостата, °C: ±0,01 (по вертикальной оси рабочего объема), ±0,02 (по горизонтальной оси рабочего объема), глубина ванны 385 мм

6.2

6.5

6

Термостат азотный ТА-200

Воспроизводимая температура, °C: -196, нестабильность поддержания температуры в термостате, °C: ±0,01 за 10 мин, перепад температур по вертикальной оси рабочего объема каждого канала, °C: ±0,01, перепад температур | между каналами, °C: ±0,01, глубина канала 115 мм

6.2

6.5

Продолжение таблицы 3.1

№ п/п

Наименование средства поверки и обозначение НТД

Основные метрологические и технические характеристики средства поверки

Номер пункта методики поверки

7

Термостаты переливные прецизионные ТПП-1.0, ТПП-1.2.

ТУ 4381-151-56835627-06

Диапазоны воспроизведения температур, °C: от+35 до+300, от-60 до+100, нестабильность поддержания температуры для диапазона рабочих температур, °C: от -60 до +35     ±0,01 °C,

от+35 до+80   ±(0,0025+0,00005 t) °C,

от +80 до +300 ±(0,005+0,00005 t) °C

6.2

6.5

8

Термостат жидкостный Т-2.

ТУ 4381-153-56835627-04

Диапазон измерений, °C: от +35 до +230, пределы допускаемой основной погрешности, °C: ±0,02

6.2

6.5

9

Печь МТП-2М.

ТУ 50-239-84

Диапазон воспроизведения температур, °C: от +300 до +1300,

градиент температуры в рабочей зоне, °С/см: не более 0,8

6.2

6.5

10

Вертикальная трубчатая печь

Максимальная рабочая температура не менее, °C: 1800,

градиент температуры по оси (в ее средней части) при температуре 1400 °C не более, °С/см: 1

6.2

6.5

11

Сосуд Дьюара с льдоводяной смесью

Воспроизведение температуры плавления льда с погрешностью, °С/см, не более: ±0,02

6.2

6.5

12

Термометры эталонные 1-го и 2-го разрядов ПТС-10М. ТУ 50.741-89

Диапазон измерений, °C: от 0 до +660, пределы допускаемой основной погрешности, °C: ±0,01; ±0,02

6.2

6.5

13

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1.

ТУ 4211-041-13282997-02

Диапазон измерений, °C: от -50 до +450, доверительная погрешность при доверительной вероятности 0,95 для диапазона измерений, °C: от -50 до 0 и от +30 до +450            ±0,02 °C,

от Одо+30                           ±0,01 °C

6.2

6.5

14

Термометр сопротивления платиновый вибропрочный эталонный

ПТСВ-2.

ТУ 4211-041-13282997-02

Диапазон измерений, °C: от - 200 до +230, доверительная погрешность при доверительной вероятности 0,95 для диапазона измерений, °C: от-200 до-50                        ±0,05 °C,

от-50 до 0 и от+30 до+150            ±0,03 °C,

от 0 до +30                            ±0,02 °C,

от+150 до+230                       ±0,04 °C

6.2

6.5

15

Термометр сопротивления платиновый эталонный ПТСВ-3.

ТУ 4211-041-13282997-02

Диапазон измерений, °C: от -50 до +500, доверительная погрешность при доверительной вероятности 0,95 для диапазона измерений, °C: от -50 до 0      ±0,03 °C,

от 0 до +30     ±0,02 °C,

от+30 до+150 ±0,03 °C, от+150до+450 ±0,04 °C, от+450 до+500 ±0,07 °C

6.2

6.5

Продолжение таблицы 3.1

№ п/п

Наименование средства поверки и обозначение НТД

Основные метрологические и технические характеристики средства поверки

Номер пункта методики поверки

16

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-2К-3.

ТУ 4211-118-13282997-2013

Диапазон измерений, °C: от -50 до +150, доверительная погрешность при доверительной вероятности 0,95 для диапазона измерений, °C: от -50 до 0 и от 0 до +50               ±0,02 °C,

от+50 до+150                       ±0,03 °C

6.2

6.5

17

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3.

ТУ 4211-120-13282997-2013

Диапазон измерений (измеряемая температура), °C: доверительная погрешность при доверительной вероятности 0,95 для диапазона измерений (измеряемой температуры), °C:

при 0                                    ± 0,02,

от 0 до 50                                ± 0,03,

от 50 до 150 и от 150 до 230              ±0,04,

от 230 до 420 и от 420 до 450            ± 0,06,

от 450 до 660                           ±0,15

6.2

6.5

18

Преобразователь термоэлектрический платинородий-платиновый эталонный 1 -го разряда типа ППО.

ТУ 50-104-83

Диапазон измерений, °C: от +300 до +1200, пределы допускаемой основной погрешности, °C: ±0,6

6.2

6.5

19

Преобразователь термоэлектрический платинородий-платинородиевый, типа ПРО 2-го разряда. ТУ 50-314-2002

Диапазон измерений, °C: от +600 до +1800

6.2

6.5

20

Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012».

ТУ 4381-113-13282997-2013

Диапазон воспроизведения температуры ТС, °C: от - 200 до +200,

пределы допускаемой основной погрешности, °C: ±0,03,

диапазоны воспроизведения температуры ТС, °C: от +200 до +600, от -50 до +200,

пределы допускаемой основной погрешности, °C: ±0,05,

диапазон воспроизведения температуры ТП, °C: от -210 до +1300,

пределы допускаемой основной погрешности, °C: ±0,3;

диапазон измерений тока, мА: от 0 до 25, пределы допускаемой основной погрешности, мкА: ±(10-4Т+ 1)

6.2

6.5

Продолжение таблицы 3.1

№ п/п

Наименование средства поверки и обозначение НТД

Основные метрологические и технические характеристики средства поверки

Номер пункта методики поверки

21

Система поверки термопреобразователей автоматизированная АСПТ. ТУ 4381-028-13282997-00

Диапазон измерений: (от -300 до +300) мВ,

(от 0 до 1500) Ом, (от 0 до 30) мА,

(от -200 до +850) °C, (от -260 до +1100) °C,

(от -270 до +1300) °C, (от -50 до +1760) °C, пределы допускаемых основных погрешностей: ±(5-10'5-| U| +2) мкВ, +3-10-2 Ом, ±(1-10-4-1+1) мкА, ±(1-10‘5 -Itl +0,5-10'2) °C

6.2

6.5

22

Источники питания постоянного тока БП 96/24-1, БП 96/36-1.

ТУ 4229-018-13282997-02

Выходное напряжение, В:

24,00 ± 0,48,

36,00 ± 0,72

6.2

6.5

23

Установка для проверки электрической безопасности GPI-745A

Испытательное напряжение, В: до 1500

6.2

6.5

24

Мегомметр Ф 4102/1-1М.

ТУ 25-7534.005-87

Диапазон измерений, МОм: от 0 до 20000

6.2

6.5

25

Персональный компьютер

IBM/PC с программным обеспечением

Стандартная конфигурация с ОС WindowsME(XP)

6.2

6.5

26

Криостат КТ-4

(термостат сухоблочный)

ТУ 4381-163-56835627-2008

Диапазон воспроизводимых температур, °C: от -180 до 0, стабильность поддержания температуры, °C: ±0,01, разрешающая способность регулятора, °C: 0,01, рабочая зона от дна отверстий, мм: от 0 до 60, неоднородность температурного поля по высоте рабочей зоны, °C: ±0,04, разность воспроизводимых температур в отверстиях одного диаметра, °C: ±0,02

6.2

6.5

  • 1. Предприятием-изготовителем «ЭЛЕМЕР-КТ-150К/М1», «ЭЛЕМЕР-КТ-150К/М1И», «ЭЛЕМЕР-КТ-500К/М1», «ЭЛЕМЕР-КТ-500К/М1И», «ЭЛЕМЕР-КТ-650К/М1», КТ-1100, ПТСВ-1, ПТСВ-2, ПТСВ-3, ПТСВ-2К-3, ПТСВ-8-3, «ЭЛЕМЕР-ИКСУ-2012», АСПТ, БП 96 является НПП «ЭЛЕМЕР».

  • 2. Все перечисленные в таблице 3.1 средства измерений должны иметь действующие свидетельства о поверке.

  • 3. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

(Измененная редакция, Изм. № 1)

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При поверке термопреобразователей выполняют требования техники безопасности, изложенные в документации на применяемые средства поверки и оборудование.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

    20±5;

    от 30 до 80;

    от 84,0 до 106,7 (от 630 до 800);

    24,00±0,48 или 36,00 ± 0,72;

    24,00± 0,48.

  • 1) температура окружающего воздуха ,°С

  • 2) относительная влажность воздуха, %

  • 3) атмосферное давление, кПа (мм рт.ст.)

  • 4) напряжение питания, В, для:

  • - ТПУ 0304/MI, ТПУ 0304/MI-Н, ТПУ 0304/MI-Н

  • - ТПУ 0304/M3-MB

Внешние электрические и магнитные поля должны отсутствовать или находиться в пределах, не влияющих на работу термопреобразователей.

Поверяемые термопреобразователи и используемые средства поверки должны быть защищены от ударов, вибраций, тряски, влияющих на их работу.

  • 5.2 Операции, проводимые со средствами поверки и с поверяемыми термопреобразователями, должны выполняться в соответствии с указаниями, приведенными в эксплуатационной документации.

  • 5.3 Требования к квалификации поверителей

    • 5.3.1 К проведению поверки допускается персонал обученный правилам техники безопасности при работе с термопреобразователями, изучивший эксплуатационную документацию на термопреобразователи, используемые СИ и оборудование, прошедший инструктаж по технике безопасности.

  • 5.4 Перед проведением поверки выполняют следующие подготовительные работы:

    • 5.4.1 Термопреобразователи выдерживают в условиях, установленных вп. 5.1 1)...5.1 3) в течение 4 ч.

    • 5.4.2 Средства поверки подготавливают к работе в соответствии с эксплуатационной документацией.

    • 5.4.3 Протирают погружаемые части термопреобразователя ректифицированным техническим спиртом (ГОСТ Р 55878-2013).

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре устанавливают отсутствие механических повреждений, правильность маркировки, проверяют комплектность.

При наличии дефектов покрытий, влияющих на работоспособность термопреобразователей, несоответствия комплектности, маркировки определяют возможность дальнейшего применения термопреобразователей.

  • 6.1.2 У каждого термопреобразователя проверяют наличие паспорта с отметкой ОТК.

  • 6.2 Опробование

    • 6.2.1 Опробование ТПУ 0304/MI, ТПУ 0304/MI-Н, ТПУ 0304/М2-Н, ТПУ 0304/M3-MB с заводскими установками

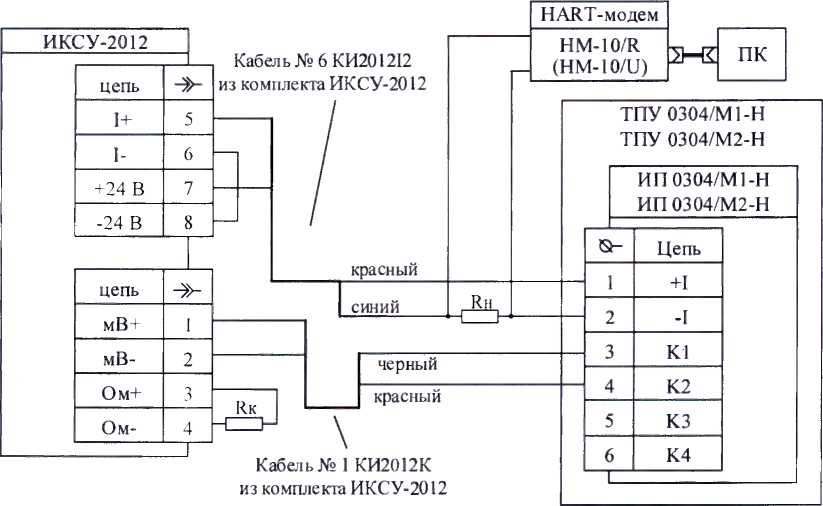

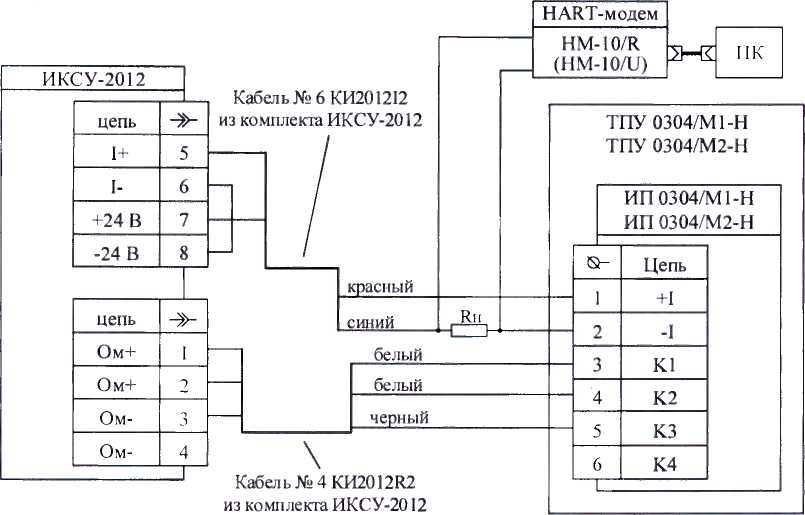

      • 6.2.1.1 Подключают ТПУ 0304/MI, ТПУ 0304/MI-Н, ТПУ 0304/М2-Н к калибратору-измерителю унифицированных сигналов прецизионному «ЭЛЕМЕР-ИКСУ-2012» (далее -ИКСУ) (или источнику питания постоянного тока БП 96/24 и ИКСУ) по схемам, приведенным на рисунках A.l, А.2, А.З, А.4; ТПУ 0304/M3-MB - к источнику питания и ПК в соответствии с рисунком А. 5 Приложения А.

      • 6.2.1.2 Помещают термопреобразователь в льдо-водяную смесь и выдерживают при температуре О °C не менее 30 мин или помещают термопреобразователь в калибратор или термостат при температуре, соответствующей Тн, если она отличается от 0 °C, и выдерживают в течение не менее 30 мин.

      • 6.2.1.3 С помощью ИКСУ измеряют выходной ток Лых/ТПУ 0304/MI, ТПУ 0304/MI-Н, ТПУ 0304/М2-Н.

      • 6.2.1.4 Основную приведенную погрешность у рассчитывают по формулам:

- для ТПУ 0304/MI, ТПУ 0304/MI-Н, ТПУ 0304/М2-Н

(^_2^).100 0/ (6 1)

- для ТПУ 0304/M3-MB

(Т -Т )

/ = —--^-100 % ,

(6.2)

вн)

где 1выхл - измеренное значение унифицированного выходного сигнала, мА;

1расч. - расчетное значение унифицированного выходного сигнала, определяемое по формуле (6.3) и соответствующее температуре 0 °C, мА;

1н, 1в - нижний и верхний пределы унифицированного выходного сигнала, мА; значение измеряемой температуры, °C;

температура льдо-водяной смеси или температура, установленная в Ti - калибраторе или термостате, °C;

Топр - нижний и верхний пределы измерений температуры, °C.

Тн,Тв-

U В 1 н)

Рассчитанные по формулам (6.1), (6.2) значения основной приведенной погрешности у не должны превышать предела допускаемой основной приведенной погрешности.

  • 6.3 Проверка электрической прочности изоляции

    • 6.3.1 Проверку электрической прочности изоляции производят на установке

GPI-745A, позволяющей поднимать напряжение плавно или равномерно ступенями, не превышающими 10 % испытательного напряжения.

Испытательное напряжение следует повышать плавно, начиная с нуля или со значения, не превышающего номинального напряжения цепи до испытательного в течении 5 - 10 с, но не более 30 с.

Погрешность измерения испытательного напряжения не должны превышать ±5 %.

Испытательное напряжение прикладывают между:

  • - контактами цепи питания и корпусом (для ТПУ 0304/MI, ТПУ 0304/М1-Н, ТПУ 0304Ех/М2-Н - 500 В);

  • - контактами цепи питания и корпусом (для ТПУ 0304/М2-Н - 130 В), контактами цепи питания, интерфейсных цепей и корпусом (для ТПУ 0304/M3-MB - 130 В).

Термо преобразователи выдерживают под действием испытательного в течение 1 мин. Затем напряжение плавно снижают до нуля или значения, не превышающего номинальное, после чего испытательную установку отключают.

Изоляция цепей термопреобразователей должна выдержать полное испытательное напряжение без пробоев и поверхностного перекрытия.

  • 6.4 Проверка электрического сопротивления изоляции

    • 6.4.1 Проверку электрического сопротивления изоляции цепей термопреобразователей производят мегаомметром Ф4102/1-1М (GPI-745A) или другим прибором для измерения электрического сопротивления с рабочим напряжением не более 100 В и погрешностью не более 20 %.

Отсчет показаний производят по истечении 1 мин после приложения напряжения между контактами для подсоединения напряжения и корпусом.

Сопротивление изоляции не должно быть менее 20 МОм.

  • 6.5 Определение основной приведенной погрешности

    • 6.5.1 Основную приведенную погрешность термопреобразователей определяют в точках, соответствующих 0 (5), 25, 50, 75 и 85 % (или 95 %) диапазона измерений.

    • 6.5.2 Помещают первичный преобразователь термопреобразователя в калибратор, термостат или печь на глубину, соответствующую длине монтажной части или на глубину не менее 250 мм для КТ-1100 и не менее 160 мм для «ЭЛЕМЕР-КТ-150К/М1» («ЭЛЕМЕР-КТ-150К/М1И», «ЭЛЕМЕР-КТ-500К/М1», «ЭЛЕМЕР-КТ-500К/М1И», («ЭЛЕМЕР-КТ-650К/М1»), для термостата - на глубину монтажной части термопреобразователя или, если длина монтажной части более 250 мм - на глубину не менее 250 мм.

    • 6.5.3 Устанавливают в калибраторе, термостате или печи температуру, указанную в

п. 6.5.1.

После выхода калибратора, термостата или печи на заданную температуру, выдерживают термопреобразователи, при данной температуре в течение не менее 30 мин.

Температуру в термостате или печи измеряют с помощью эталонного термометра сопротивления или преобразователя термоэлектрического.

  • 6.5.4 Выходной ток 1выхл ТПУ 0304/MI, ТПУ 0304/М1-Н, ТПУ 0304/М2-Н измеряют с помощью ИКСУ или АСПТ.

  • 6.5.5 Определяют измеряемую температуру 7} ТПУ 0304/MI, ТПУ 0304/М1-Н, ТПУ 0304/М2-Н по формуле

    (Лых,|      )

где 1выхл - измеренное значение унифицированного выходного сигнала, соответствующее измеряемой температуре Т, мА;

1н, 1в - нижний и верхний пределы унифицированного выходного сигнала, мА; Тн,Тв - нижний и верхний пределы измерений температуры, °C.

Значение температуры, измеренное ТПУ 0304/M3-MB, отображается на мониторе ПК.

  • 6.5.6 Основную приведенную погрешность /вычисляют по формуле

Г = ^5^-100%,                     (6.5)

где Tt - значение температуры, рассчитанное по формуле (6.4) и/или отображенное на индикаторе ТПУ 0304/М2-Н и/или на мониторе ПК при поверке ТПУ 0304/М1-Н, ТПУ-0304/М2-Н по HART-сигналу или отображенное на мониторе ПК при поверке ТПУ 0304/M3-MB, °C;

Тэ - температура в калибраторе, термостате или печи, °C.

Примечание - Допускается основную приведенную погрешность определять в двух точках, соответствующих 0 (5) и 95 % диапазона измерений для ТПУ 0304/MI, ТПУ 0304/MI-Н, ТПУ 0304/М2-Н с первичными преобразователями типа ТС и в трех точках, соответствующих 0 (5), 50, 95 % диапазона измерений температуры для ТПУ 0304/MI, ТПУ 0304/MI-Н, ТПУ 0304/М2-Н с первичными преобразователями типа ТП, при предварительной проверке нелинейности ИП 0304/MI, ИП 0304/MI-Н, ИП 0304/М2-Н с помощью ИКСУ с допускаемым отклонением не более 0,5 от основной приведенной погрешности ТПУ 0304/MI, ТПУ 0304/М1-Н, ТПУ 0304/М2-Н.

Нелинейность ИП 0304/MI, ИП 0304/М1-Н, ИП 0304/М2-Н проверяют при определении основной приведенной погрешности по методике п. 6.5.8.

  • 6.5.7 Проверка нелинейности ИП 0304/MI, ИП 0304/М1-Н, ИП 0304/М2-Н

    • 6.5.7.1 Для проверки нелинейности ИП 0304/MI, ИП 0304/М1-Н, ИП 0304/М2-Н при работе с входными сигналами от ТС выполняют следующие операции:

  • 1) ИКСУ подготавливают к работе в режиме эмуляции температур, соответствующих входным сигналам от ТС, например, с НСХ PtlOO, и подключают его ко входам ИП 0304/MI, по трехпроводной схеме, приведенной на рисунке А.1, ко входам ИП 0304/М1-Н, ИП 0304/М2-Н по трехпроводной схеме, приведенной на рисунке А.З Приложения А.

  • 2) Задают с помощью ИКСУ эмулируемое (действительное Та) значение температуры, равное 5 % диапазона измерений, и производят измерение выходного токового сигнала термопреобразователя при помощи ИКСУ.

  • 3) Определяют температуру 7} в поверяемой точке по формуле (6.4).

  • 4) Рассчитывают значение абсолютной погрешности АТ как разность измеренного 7) и действительного Та значений температуры в поверяемой точке по формуле:

АТ = К-Та,                        (6.6)

где Ti - значение температуры, рассчитанное по формуле (6.4) и/или отображенное на индикаторе ИП 0304/М2-Н и/или на мониторе ПК при поверке ИП 0304/М1-Н, ИП 0304/М2-Н по HART-сигналу, °C.

  • 5) Рассчитывают значение основной приведенной погрешности по формуле (6.5).

  • 6) Повторяют операции по п. 6.5.8.1 1),.. .6.5.8.1 5), поочередно устанавливая с помощью ИКСУ эмулируемые (действительные) значения температур, равные 25, 50, 75, 95 % от диапазона измерений и производят соответствующие измерения выходного токового сигнала.

  • 6.5.7.2 Для проверки нелинейности ИП 0304/MI, ИП 0304/MI-Н, ИП 0304/М2-Н при работе с входными сигналами от ТП выполняют следующие операции:

  • 1) Подключают к ИП 0304/MI компенсатор холодного спая и ПК с помощью интерфейсного кабеля с модулем интерфейсным с гальванической развязкой МИГР-01.

  • 2) Подключают к ИП 0304/MI ИКСУ в режиме эмуляции сигналов ТП, например, типа ТХА(К) соответствующим кабелем по схеме, приведенной на рисунке А.2; к ИП 0304/М1-Н, ИП 0304/М2-Н - ПК с помощью HART-модема, ИКСУ в режиме эмуляции сигналов ТП, например, типа ТХА(К) соответствующим кабелем по схеме, приведенной на рисунке А.4 Приложения А.

Выдерживают термопреобразователи в таком состоянии в течение 15 мин.

  • 3) Устанавливают с помощью ИКСУ значение эмулируемой (действительной) температуры, равное О °C.

  • 4) Производят калибровку сопротивления компенсатора холодного спая, для чего в окне программы «Настройка приборов ИПМ 0399/М0, ИП 0304»:

  • - нажимают кнопку «Калибровать RC0»;

  • - подтверждают начало калибровки и запись параметров в прибор, после появления сообщения «Начать измерение» выдерживают паузу 180 с и нажимают кнопку «Да» для начала калибровки;

  • - в процессе калибровки усредненное значение разности температуры ТП и компенсатора индицируется в окне «Измеряемый параметр»;

  • - по окончании калибровки записывают новые коэффициенты в прибор нажатием кнопки «Записать калибровки в прибор».

В окне программы «HARTconfig» нажимают кнопку «Калибровка КХС».

  • 5) Поочередно устанавливают с помощью ИКСУ значения эмулируемой температуры, равные 0 (5), 25, 50, 75 и 95 % от диапазона измерений.

  • 6) Производят измерение выходного токового сигнала ИП 0304/MI, ИП 0304/MI-Н, ИП 0304/М2-Н в каждой из поверяемых точек и по формуле (6.4) рассчитывают соответствующее значение измеряемой температуры.

  • 7) Определяют значение абсолютной погрешности измеряемой температуры в каждой из поверяемых точек по формуле (6.6).

  • 8) Рассчитывают значение основной приведенной погрешности в каждой из проверяемых точек по формуле (6.5).

Нелинейность ИП 0304/MI, ИП 0304/М1-Н, ИП 0304/М2-Н определяют по значению наибольшего отклонения рассчитанных значений основной приведенной погрешности измеряемой температуры от линейной зависимости, при которой минимизируется значение этого отклонения в проверяемом диапазоне температуры.

Значение нелинейности не должно превышать 0,5 предела соответствующих значений допускаемой основной приведенной погрешности термопреобразователей.

  • 6.5.7.2 (Измененная редакция, Изм. № 1)

6.6 Обработка результатов измерений

  • 6.6.1 При поверке термопреобразователей наибольшее из рассчитанных значений основной приведенной погрешности по формуле (6.5) не должно превышать соответствующего значения, приведенного в таблицах 1.1, 1.2 (1.3, 1.4).

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1  Положительные результаты поверки термопреобразователей оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815 или отметкой в паспорте и нанесением знака поверки.

    • 7.1.1 Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

  • 7.2 При отрицательных результатах поверки термопреобразователи не допускаются к применению до выяснения причин неисправностей и их устранения.

После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

  • 7.3  Отрицательные результаты поверки термопреобразователей оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а термопреобразователи не допускают к применению.

Разработчики настоящей методики:

Начальник ОС и ТД

Л.И. Толбина

А.А. Игнатов

ООО КПП «ЭЛЕМЕР»

Начальник отдела 207

ФГУП «ВНИИМС»

ПРИЛОЖЕНИЕ А Схемы электрические соединений

ИКСУ-2012

цепь

Ом+

1

Ом+

2

Ом-

3

Ом-

4

цепь

->

1+

5

I-

6

+24 В

7

-24 В

8

Кабель № 4 КИ2012R2

из комплекта ИКСУ-201 2

ТПУ 0304/MI

ИП 0304/MI

черный

черный

белый

синий

красный

Q-

цепь

1

Ri

2

Ru

3

О

4

5

6

+U

\

Кабель № 6 КИ201212 из комплекта ИКСУ-2012

Рисунок А.1 - Схема электрическая соединений ТПУ 0304/MI (ИП 0304/MI) и ИКСУ для поверки в режиме ТС

Обозначения к рисунку А. 1:

RH - резистор С2-23-0,25-390 Ом-5 %.

ИКСУ-2012

цепь

мВ+

1

мВ-

2

Ом+

3

Ом-

L

1

цепь

1+

5

I-

6

+24 В

7

-24 В

8

черный

красный

Кабель № 1 КИ2012К из комплекта ИКСУ-2012

красный

Кабель № 6 КИ201212 из комплекта ИКСУ-2012

ТПУ 0304/MI

ИП 0304/MI

синий г~КД-|___

Q-

цепь

1

2

О

Л

О

4

R

5

6

+U

Рисунок А.2 - Схема электрическая соединений ТПУ 0304/MI (ИП 0304/MI) и ИКСУ для поверки в режиме ТП

Обозначения к рисунку А.2:

Rk— компенсатор холодного спая;

Rh- резистор С2-23-0,25-390 Ом - 5 %.

Продолжение приложения А

Рисунок А.З- Схема электрическая соединений ТПУ 0304/MI-Н, ТПУ0304/М2-Н (ИП 0304/М1-Н, ИП 0304/М2-Н) и ИКСУ для поверки в режиме ТС

Обозначения к рисунку А.З:

Rh- резистор сопротивлением 250 Ом;

HM-10/R, HM-10/U - HART-модемы производства НИИ «ЭЛЕМЕР».

Рисунок А.4- Схема электрическая соединений ТПУ 0304/М1-Н, ТПУ0304/М2-Н (ИП 0304/М1-Н, ИП 0304/М2-Н)и ИКСУ для поверки в режиме ТП

Обозначения к рисунку А.4:

Rk - компенсатор холодного спая;

Rh- резистор сопротивлением 250 Ом;

HM-10/R, HM-10/U - HART-модемы производства НИИ «ЭЛЕМЕР».

Продолжение приложения А

нуль-модемный кабель

ТПУ 0304/M3-MB

GND

DATA+

DATA-

2

DATA+

DATA+

DATA-

N<32

N

цепь

цепь

+24V

цепь

Модули питания

DATA+

DATA-

EL-4020RS

цепь

DATA+

DATA-

GND

+Vs

GND

-

Г)

СО

ио

40

с-

оо

О\

О

корпус!] 3

цепь

-24V

DATA-

корпус!

GND

1

+24V

-24V

корпус! 3

GND

цепь

корпус! 3

GND

Рисунок А.5 - Схема электрическая соединений ТПУ 0304/M3-MB и ПК

Обозначение к рисунку А.5:

БП 906 - источник питания постоянного тока производства НПП «ЭЛЕМЕР». EL-4020RS - модуль преобразователя интерфейса «3JIEMEP-EL-4020RS» производства НПП «ЭЛЕМЕР».

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
