Методика поверки «Измерители сопротивления электроизоляции MIC-2 Производства фирмы "SONEL S.A.", Польша» (MIC-2-09 МП)

СОГЛАСОВАНО

ГЦИ СИ директора

Евдокимов 2009 г.

УТВЕРЖДАЮ Генеральный директор

ИЗМЕРИТЕЛИ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ MIC-2

Производства фирмы «SONEL S.A.», Польша

МЕТОДИКА ПОВЕРКИ

MIC-2-09 МП

Москва 2009

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.

• 2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ.

  • 5.1 Внешний осмотр.

  • 5.2 Опробование.

  • 5.3 Определение метрологических характеристик.

    • 5.3.1 Определение абсолютной погрешности измерения напряжения постоянного тока.

    • 5.3.2 Определение абсолютной погрешности измерения напряжения переменного тока основной частоты

    • 5.3.3 Определение абсолютной погрешности измерения электрического сопротивления соединений.

    • 5.3.4 Определение абсолютной погрешности измерения электрического сопротивления электроизоляции

• 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Настоящая методика поверки распространяется на измерители сопротивления электро -изоляции MIC-2 (далее по тексту - измерители) и устанавливает методы и средства их первичной и периодической поверок.

Рекомендуемый межповерочный интервал - один год.

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.

  • 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2.

Таблица 1 -Операции поверки

• 1.2 При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.2.

Таблица 2 -Средства поверки

Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.

ПРЕДУПРЕЖДЕНИЕ:

Во время измерений сопротивления электроизоляции, на наконечниках измерительных проводов поверяемого измерителя появляется опасное напряжение до 500 B.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1 При проведении поверки должны соблюдаться следующие условия:

• 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

При проведении внешнего осмотра должно быть установлено соответствие поверяемого измерителя следующим требованиям:

• комплектности измерителя в соответствии с руководством по эксплуатации;

• не должно быть механических повреждений корпуса, лицевой панели, органов управления, измерительных зондов, все надписи на панелях должны быть четкими и ясными;

При наличии дефектов поверяемый измеритель бракуется и подлежит ремонту.

Проверяется работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.

Поверяемый измеритель подключают к калибратору В1-28 (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.1 Приложения А. После включения питания нажатием клавиши fo], измеритель автоматически производит измерение напряжения между измерительными зондами. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эту же таблицу.

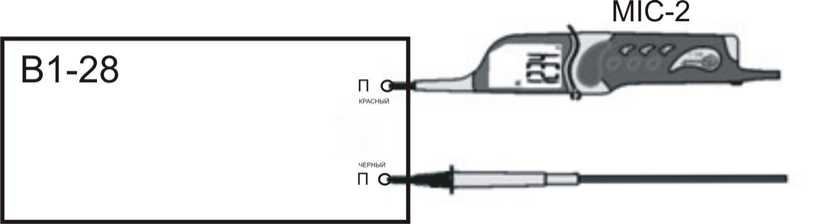

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения напряжения постоянного тока и напряжения переменного тока основной частоты,

где MIC-2 - поверяемый измеритель;

В1-28 - калибратор-вольтметр универсальный.

Абсолютную погрешность измерения напряжения определяют по формуле (1):

AU= иизм -и_уСт                                              (1)

где   и_уст - показания калибратора;

и_изм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.1 Приложения А.

Поверяемый измеритель подключают к калибратору В1-28 (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.2 Приложения А. После включения питания нажатием клавиши [о], измеритель автоматически производит измерение напряжения между измерительными зондами. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения напряжения определяют по формуле (1):

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.2 Приложения А.

Поверяемый измеритель подключают к OD-2-D6b/5W, соблюдая правильность подключения (см. рисунок 2), включают питание измерителя клавишей © и с помощью клавиши SEL выбирают режим измерения соединений.

На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей А.3 Приложения А. Измерение сопротивления MIC-2 производит автоматически.

^Hl OD-2-D6b/5W

_L0COCOCO

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления соединений, где MIC-2 - поверяемый измеритель;

OD-2-D6b/5W - магазин мер сопротивлений заземления;

Абсолютную погрешность измерения сопротивления определяют по формуле (2):

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.3 Приложения А.

Поверяемый измеритель подключают к калибратору, соблюдая правильность подключе-

выбирают напряжение измерения сопротивления электроизоляции.

___                                               MIC-2-09 МП

С помощью клавиши SEL , в соответствии с таблицами А.4, А.5 Приложения А, устанавливают требуемое значение испытательного напряжения. На калибраторе сопротивлений устанавливают значения в точках, в соответствии с таблицами А.4, А.5 Приложения А. Измерения

сопротивления выполняют нажатием и удержанием клавиши казаний .

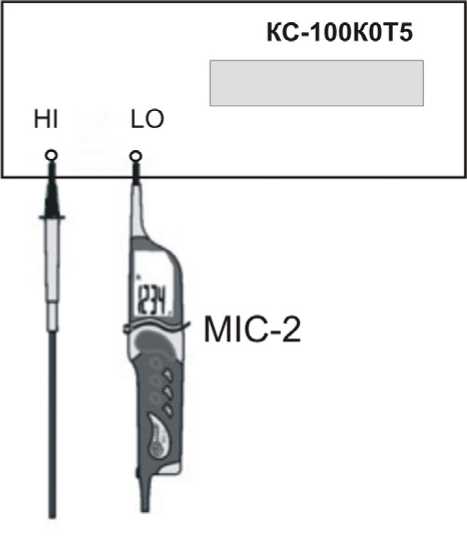

Рисунок 3 а - Структурная схема определения абсолютной погрешности измерения сопротивления электроизоляции,

где MIC-2 - поверяемый измеритель;

КС-100К0Т5 - калибратор электрического сопротивления.

Абсолютную погрешность измерения сопротивления определяют по формуле (2).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.4, А.5 Приложения А.

• 6.1 Положительные результаты поверки измерителей оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

• 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измерители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории №447 ГЦИ СИ ФГУ «Ростест-Москва»

Протоколы результатов поверки

Таблица А.1 - Протокол результатов поверки MIC-2 при измерении напряжения постоянного тока.

Таблица А.2 - Протокол результатов поверки MIC-2 при измерении напряжения переменного тока частотой 50 Гц.

Таблица А.3 - Протокол результатов поверки MIC-2 при измерении электрического сопротивления соединений.

Таблица А.4- Протокол результатов поверки М1С-2 при измерении электрического сопротивления электроизоляции испытательным напряжением 250 В.

Таблица А.5— Протокол результатов поверки MIC-2 при измерении электрического сопротивления электроизоляции испытательным напряжением 500 В.
