Методика поверки «Анализаторы многофункциональные сетевые QUBO» (ИЦРМ-МП-015-21)

СОГЛАСОВАНО

Технический директор ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Методика поверки

г. Москва

2021 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ 6

• 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1 Настоящая методика поверки распространяется на анализаторы многофункциональные сетевые QUBO (далее - анализаторы или QUBO), изготавливаемые «FRER s.r.l.», Италия, и устанавливает методику их первичной и периодической поверок.

• 1.2 При проведении поверки должна обеспечиваться прослеживаемость анализатора к ГЭТ 89-2008 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года № 1053 (далее - Приказ № 1053), к ГЭТ 153-2019 согласно государственной поверочной схеме, утвержденной ГОСТ 8.551-2013, к ГЭТ 88-2014 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 (далее - Приказ № 575).

• 1.3 Допускается проведение первичной (периодической) поверки для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений в соответствии с заявлением владельца средства измерений, с обязательным указанием в сведениях о поверке информации об объеме проведенной поверки.

• 1.4 Поверка анализатора должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 1 год.

• 1.5 Метод, обеспечивающий реализацию методики поверки, - метод непосредственного сличения.

• 1.6 Основные метрологические характеристики анализаторов приведены в Приложении А.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды плюс от плюс 21 °C до плюс 25 °C;

• - относительная влажность от 30 до 70 %.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые анализаторы и средства поверки.

• 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

Таблица 2 - Средства поверки

Допускается применение аналогичных средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную в ГОСТ 8.551-2013, Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575, Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года№ 1053.

• 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые анализаторы и применяемые средства поверки.

Анализатор допускается к дальнейшей поверке, если:

- внешний вид анализатора соответствует описанию типа;

• - соблюдаются требования по защите анализатора от несанкционированного вмешательства согласно описанию типа;

• - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и анализатор допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, анализатор к дальнейшей поверке не допускается.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационную документацию на поверяемый анализатор и на применяемые средства поверки;

• - выдержать анализатор в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

• - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

• 8.2 Опробование анализатора.

Опробование проводить в следующей последовательности:

• 1) Подключить анализатор к сетевому питанию или к источнику питания (далее -ИПН).

• 2) Проверить функционирование дисплея, органов управления анализатора в соответствии с эксплуатационной документацией (далее - ЭД).

Примечание - допускается проводить опробование при определении метрологических характеристик.

Проверка электрической прочности изоляции

Проверку электрической прочности изоляции анализатора проводить при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее -GPT-79803) путем подачи в течение одной минуты испытательного напряжения 1,5 кВ частотой 50 Гц для цепей с напряжением до 60 В и 2 кВ для цепей с напряжением свыше 60 В до 260 В между контактами питания соединенными вместе и «Землей», между измерительными контактами соединенными вместе и «Землей» и между контактами питания соединенными вместе и измерительными контактами соединенными вместе.

«Землей» является проводящая пленка из фольги, охватывающая анализатор и присоединенная к плоской проводящей поверхности, на которую устанавливается цоколь анализатора. Проводящая пленка должна находиться от зажимов и отверстий для проводов на расстоянии не более 20 мм.

Проверка электрического сопротивления изоляции

Проверку электрической сопротивления изоляции анализатора проводить при помощи GPT-79803 путем подачи испытательного напряжения со значением 500 В между контактами питания соединенными вместе и «Землей», между измерительными контактами соединенными вместе и «Землей» и между контактами питания соединенными вместе и измерительными контактами соединенными вместе. Измерить значение электрического сопротивления изоляции.

Анализатор допускается к дальнейшей поверке, если при опробовании дисплей, органы управления анализатора функционируют в соответствии с ЭД, при проверке электрического сопротивления изоляции измеренное значение электрического сопротивления изоляции не менее 20 МОм, во время проверки электрической прочности изоляции не произошло пробоя или поверхностного перекрытия изоляции.

Подтверждение соответствия программного обеспечения анализатора проводить в следующей последовательности:

• 1) Подключить анализатор к сетевому питанию или ИПН.

• 2) В меню считать идентификационные данные программного обеспечения (далее -ПО).

• 3) Проверить соответствие идентификационных данных ПО, отображаемых на дисплее анализатора, идентификационным данным ПО, указанным в описании типа на анализатор.

Анализатор допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

• 10.1 Определение приведенной к номинальному значению погрешности измерений фазного и линейного напряжения переменного тока проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1, в соответствии с ЭД.

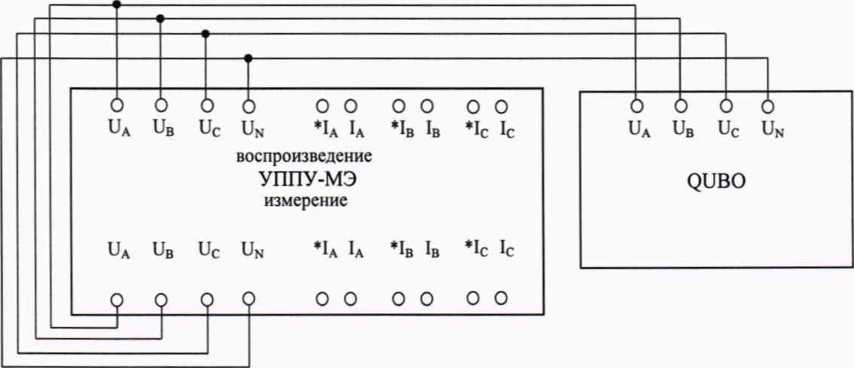

Рисунок 1 - Схема подключения при измерении напряжения переменного тока

• 2) Подготовить к работе и включить установку поверочную универсальную УППУ-МЭ (далее - УППУ МЭ), поверяемый анализатор, а также вспомогательные средства измерений и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 3) Воспроизвести с помощью УППУ-МЭ пять испытательных сигналов фазного и линейного напряжений переменного тока при номинальном значении частоты переменного тока /„ом, распределенных внутри диапазона измерений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений).

• 4) Считать с дисплея анализатора измеренные значения фазного и линейного напряжения переменного тока.

• 10.2 Определение приведенной к номинальному значению погрешности измерений силы переменного тока проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 2, в соответствии с ЭД.

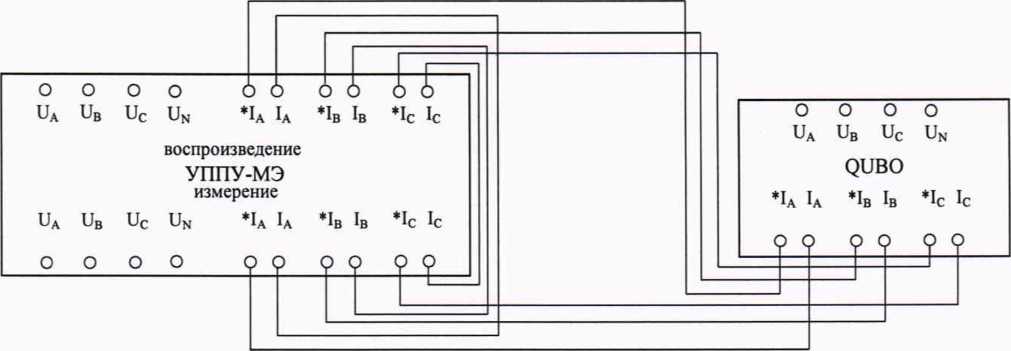

Рисунок 2 - Схема подключения при измерении силы переменного тока

• 2) Подготовить к работе и включить УППУ-МЭ, поверяемый анализатор, а также вспомогательные средства измерений и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 3) Воспроизвести с помощью УППУ-МЭ пять испытательных сигналов силы переменного тока при номинальном значении частоты переменного тока распределенных внутри диапазона измерений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений).

• 4) Считать с дисплея анализатора измеренные значения силы переменного тока.

• 10.3 Определение приведенной к номинальному значению погрешности измерений активной, средней активной, реактивной и полной электрической мощности проводить в следующей последовательности.

• 1) Собрать схему, представленную на рисунке 3, в соответствии с ЭД.

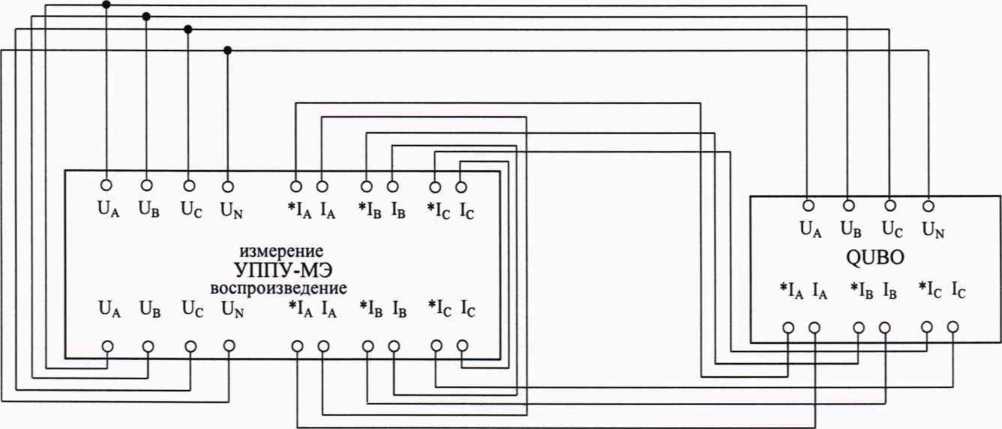

Рисунок 3 - Схема подключения при измерении активной, средней активной, реактивной и полной электрической мощности

• 2) Подготовить к работе и включить УППУ-МЭ, поверяемый анализатор, а также вспомогательные средства измерений и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 3) С УППУ-МЭ подать на измерительные входы поверяемого анализатора испытательные сигналы с характеристиками, приведенными в таблицах 3-4 (при напряжении переменного тока С/_НОм, а также/,ом).

Таблица 3 - Испытательные сигналы для определения приведенной к номинальному значению погрешности измерений активной, реактивной и полной электрической мощности

Таблица 4 - Испытательные сигналы для определения приведенной к номинальному значению погрешности измерений средней активной электрической мощности (для модификаций QUBO 96Н и QUBO96 mono)

• 4) По истечении времени после подачи сигнала, достаточного для определения погрешности, зафиксировать на дисплее анализатора измеренные значения.

• 5) Повторить операции по пп. 3) - 4) при значениях напряжения 0,1-(/_НОм и 1,2-(/ном-

• 10.4 Определение относительной основной погрешности измерений активной и реактивной электрической энергии прямого и обратного направлений проводить в следующей последовательности.

• 1) Собрать схему, представленную на рисунке 3, в соответствии с ЭД.

• 2) Подготовить к работе и включить УППУ-МЭ, поверяемый анализатор, а также вспомогательные средства измерений и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 3) С УППУ-МЭ подать на измерительные входы поверяемого анализатора испытательные сигналы с характеристиками, приведенными в таблицах 5-8 (при напряжении переменного тока (/„ом, а также/ю_М).

Таблица 5 - Испытательные сигналы для определения основной относительной погрешности измерений активной электрической энергии прямого и обратного направлений при симметричной нагрузке для класса точности 1

Таблица 6 - Испытательные сигналы для определения основной относительной погрешности измерений активной электрической энергии прямого и обратного направлений при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, для класса точности 1 (модификации QUBO 96, QUBO 96Н)

Таблица 7 - Испытательные сигналы для определения основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений при симметричной нагрузке для класса точности 2

Таблица 8 - Испытательные сигналы для определения основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, для класса точности 2 (модификации QUBO 96, QUBO 96Н)

• 4) По истечении времени после подачи сигнала, достаточного для определения погрешности, зафиксировать на дисплее анализатора измеренные значения.

• 10.5 Определение абсолютной погрешности измерений частоты переменного тока проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1, в соответствии с ЭД.

• 2) Подготовить к работе и включить УППУ-МЭ, поверяемый анализатор, а также вспомогательные средства измерений и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 3) На выходе УППУ-МЭ поочередно установить пять испытательных сигналов частоты переменного тока при //„ом и /_1Юм, распределенных внутри диапазона измерений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений).

• 4) Считать с дисплея анализатора измеренные значения частоты переменного тока.

• 10.6 Определение приведенной к номинальному значению погрешности измерений коэффициента мощности cos ^проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 3, в соответствии с ЭД.

• 2) Подготовить к работе и включить УППУ-МЭ, поверяемый анализатор, а также вспомогательные средства измерений и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 3) На выходе УППУ-МЭ поочередно установить три испытательных сигнала коэффициента мощности cos^ при номинальных значениях напряжения /7_НОм и силы /_ном переменного тока, а также /,_ом, распределенных внутри диапазона измерений (от 0 до 5 %, от 50 до 60 %, от 90 до 100 % от диапазона измерений).

• 4) Считать с дисплея анализатора измеренные значения коэффициента мощности COS07.

• 10.7 Определение приведенной к номинальному значению погрешности измерений силы переменного тока нейтрали проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 2, в соответствии с ЭД.

• 2) Подготовить к работе и включить УППУ-МЭ, поверяемый анализатор, а также вспомогательные средства измерений и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 3) При помощи УППУ-МЭ воспроизвести испытательные сигналы по трем фазам, согласно таблице 9.

Таблица 9 - Испытательные сигналы для определения приведенной к номинальному значению погрешности измерений силы переменного тока нейтрали

• 4) Считать с дисплея анализатора измеренные значения силы переменного тока нейтрали.

• 10.8 Определение приведенной к номинальному значению силы переменного тока погрешности измерений небаланса силы переменного тока проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 2, в соответствии с ЭД.

• 2) Подготовить к работе и включить УППУ-МЭ, поверяемый анализатор, а также вспомогательные средства измерений и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 3) При помощи УППУ-МЭ воспроизвести испытательные сигналы согласно таблице 10.

Таблица 10 - Испытательные сигналы для определения приведенной к номинальному значению погрешности измерений небаланса силы переменного тока (для модификации

QUBO 96Н)

• 4) Считать с дисплея анализатора измеренные значения небаланса силы переменного тока.

• 10.9 Определение приведенной к номинальному значению линейного (фазного) напряжения переменного тока погрешности измерений небаланса линейного (фазного) напряжения переменного тока проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1, в соответствии с ЭД.

• 2) Подготовить к работе и включить УППУ-МЭ, поверяемый анализатор, а также вспомогательные средства измерений и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 3) При помощи УППУ-МЭ воспроизвести испытательные сигналы согласно таблице

11.

Таблица 11 - Испытательные сигналы для определения приведенной к номинальному значению погрешности измерений небаланса линейного (фазного) напряжения переменного тока

• 4) Считать с дисплея анализатора измеренные значения небаланса линейного (фазного) напряжения переменного тока.

• 10.10 Определение относительной погрешности измерений суммарного коэффициента гармонических составляющих линейного (фазного) напряжения переменного тока и силы переменного тока проводят в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 3, в соответствии с ЭД.

• 2) Подготовить к работе и включить УППУ-МЭ, поверяемый анализатор, а также вспомогательные средства измерений и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 3) При помощи УППУ-МЭ воспроизвести испытательные сигналы согласно таблице 12 для каждой фазы при номинальных значениях напряжения U_HOm и силы 1_ном переменного тока, а также f_H0M.

Таблица 12 - Испытательные сигналы для определения относительной погрешности измерения суммарного коэффициента гармонических составляющих линейного (фазного) напряжения переменного тока и силы переменного тока

• 11.1 Абсолютная погрешность измерений Д определяется по формуле:

Д = Л-4»                          (1)

где А_х - измеренное значение параметра;

Aq - эталонное значение параметра (воспроизведенное с помощью УППУ-МЭ).

• 11.2 Относительная погрешность измерений 5, %, определяется по формуле:

Л - Л

8=^—~ ЮО,                              (2)

л

где Л_х - измеренное значение параметра;

Aq- эталонное значение параметра (воспроизведенное с помощью УППУ-МЭ).

• 11.3 Приведенная погрешность измерений у, %, определяется по формуле:

т-^100,                        (3)

нр

где Л_х - измеренное значение параметра;

Ло- эталонное значение параметра (воспроизведенное с помощью УППУ-МЭ);

Л_нр- нормирующие значение, равное номинальному значению параметра.

• 11.4 За показание поверочной установки при определении приведенной к номинальному значению силы переменного тока погрешности измерений небаланса силы переменного тока принимать значение, рассчитанное по формуле:

/неб /ф “ /н, где /ф - измеренное значение силы переменного тока анализатором, А; /_н - заданное значение силы переменного тока, с поверочной установки, А.

Анализатор подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения приведенной к номинальному значению погрешности измерений фазного и линейного напряжения переменного тока, приведенной к номинальному значению погрешности измерений силы переменного тока, приведенной к номинальному значению погрешности измерений активной, средней активной, реактивной и полной электрической мощности, абсолютной погрешности измерений частоты переменного тока, приведенной к номинальному значению погрешности измерений коэффициента мощности cos^, приведенной к номинальному значению погрешности измерений силы переменного тока нейтрали, приведенной к номинальному значению погрешности измерений небаланса силы переменного тока, приведенной к номинальному значению линейного (фазного) напряжения переменного тока погрешности измерений небаланса линейного (фазного) напряжения переменного тока, относительной погрешности измерений суммарного коэффициента гармонических составляющих линейного (фазного) напряжения переменного тока и силы переменного тока не превышают пределов, указанных в таблице А.1 Приложения А, полученные значения относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений не превышают пределов, указанных в таблицах А.2, А.З Приложения А, полученные значения относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений не превышают пределов, указанных в таблицах А.4, А.5 Приложения А.

При невыполнении любого из вышеперечисленных условий (когда анализатор не подтверждает соответствие метрологическим требованиям), поверку анализатора прекращают, результаты поверки признают отрицательными.

• 12.1 Результаты поверки анализатора подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 12.2 По заявлению владельца анализатора или лица, представившего его на поверку, положительные результаты поверки (когда анализатор подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на анализатор знака поверки, и (или) внесением в паспорт анализатора записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 12.3 По заявлению владельца анализатора или лица, представившего его на поверку, отрицательные результаты поверки (когда анализатор не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт анализатора соответствующей записи.

• 12.4 Протоколы поверки анализатора оформляются по произвольной форме.



  Р. А. Юлык

Инженер ООО «ИЦРМ»

ПРИЛОЖЕНИЕ А

Основные метрологические характеристики анализаторов

Таблица А.1 - Метрологические характеристики

Таблица А.2 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений при симметричной нагрузке для класса точности 1

Таблица А.З - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, для класса точности 1 (модификации QUBO 96, QUBO 96Н)

Примечание - при номинальном значении напряжения переменного тока

Таблица А.4 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений при симметричной нагрузке для класса точности 2

Таблица А.5 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений при однофазной нагрузке и

симметрии многофазных напряжений, приложенных к цепям напряжения, для класса точно-сти 2 (модификации QUBO 96, QUBO 96Н)
