ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП "ВНИИМС”)

Государственная система обеспечения единства измерений

Резервуары стальные горизонтальные (приемно-расходные) Рпр-40 Методика поверки

МП 208-027-2019

2019

1 Область применения

Настоящий документ распространяется на резервуары стальные горизонтальные (приемно-расходные) Рпр-40 (далее - резервуары), предназначенные для измерений объема нефти и нефтепродуктов, а также для их хранения и отпуска при выполнении государственных учетных операций с нефтью и нефтепродуктами и устанавливает методику поверки объемным методом.

2 Нормативные ссылки

В настоящей методике использованы ссылки на следующие стандарты:

ГОСТ 12.0.004—2015

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005—88

Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.087—84

Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.137—2001

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия

ГОСТ 7502—98

Рулетки измерительные металлические. Технические условия

ГОСТ 18481—81

Ареометры и цилиндры стеклянные. Общие технические условия

ГОСТ 30852.0—2002

(МЭК 60079-0:1998)

Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ 30852.9—2002

(МЭК 60079-10:1995)

Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон

ГОСТ30852.11—2002

(МЭК 60079-12:1978)

Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам

ГОСТР 12.4.310—2016

Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования

ГОСТ 19781-90

Обеспечение систем обработки информации программное. Термины и определения

ГН 2.2.5.3532-18

Об утверждении гигиенических нормативов “Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны”

РД-03-20                Положение об организации обучения и проверки знаний ра

бочих организаций, поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору

3 Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар стальной прямоугольный: Стальной прямоугольный сосуд с плоским днищем, стационарной кровлей, применяемый для хранения и измерения объема жидкости.

  • 3.2 градуировочная таблица: Зависимость вместимости от высоты уровня наполнения резервуара при нормированном значении температуры, равной 15 °C или 20 °C.

Примечания

а) таблицу прилагают к свидетельству о поверке резервуара и применяют для определения в нем объема жидкости;

б) значение стандартной температуры, которой соответствуют данные в градуировочной таблицы указано на титульном листе.

  • 3.3 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

  • 3.5 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания днища грузом рулетки (начало отсчета): Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и от которой проводят измерение уровня продукта при эксплуатации резервуара.

  • 3.10 базовая высота резервуара: Расстояние по вертикали от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка.

  • 3.11 эталонная точка резервуара: Верхний край фланца измерительного люка резервуара или риски в планке измерительного люка резервуара.

  • 3.12 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке.

  • 3.13 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар.

  • 3.14 объемный метод поверки: Метод, заключающийся в определении вместимости резервуара путем непрерывного наполнения его поверочной жидкостью и в одновременном измерении уровня, объема и температуры поверочной жидкости для каждого измерения уровня на 1 см.

  • 3.15 объемный динамический метод: Метод поверки, заключающийся в определении вместимости резервуара путем непрерывного наполнения его поверочной жидкостью и в одновременном измерении уровня, объема и температуры поверочной жидкости для каждого изменения уровня на 1 см (10 мм).

  • 3.16 объемный статический метод: Метод поверки, заключающийся в определении вместимости резервуара путем наполнения его отдельными дозами поверочной жидкости и в одновременном измерении уровня, объема и температуры поверочной жидкости для каждого изменения уровня в пределах от 10 до 30 мм.

  • 3.17 жидкость при хранении: Жидкость для хранения которой предназначен резервуар.

  • 3.18 исходный уровень: Уровень жидкости в резервуаре, соответствующий высоте «мертвой» полости.

  • 3.19 высота «мертвой» полости: Расстояние по вертикали от точки касания днища грузом рулетки до нижнего среза приемо-раздаточного патрубка, приемораздаточного устройства.

  • 3.20 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя приемо-раздаточный патрубок, приемораздаточное устройство.

  • 3.21 «мертвый» остаток: Объем жидкости, находящейся в «мертвой» полости резервуара.

  • 3.22 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ по ГОСТ 19781.

4 Метод поверки
  • 4.1 Поверку резервуара проводят объемным методом с применением комплекса градуировки резервуаров «МИГ».

При поверке резервуара его вместимость определяют путем непосредственных измерений уровня поверочной жидкости, поступившей в резервуар, с одновременными измерениями ее температуры и объема, соответствующих измеренному уровню жидкости. В качестве поверочной жидкости используют воду.

  • 4.2 Поверку резервуаров проводят юридические лица и индивидуальные предприниматели (далее — организация) аккредитованные в соответствующем порядке на право проведения поверки.

  • 4.3 Поверки резервуара проводят:

  • - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний — перед вводом его в эксплуатацию;

  • - периодическую - по истечении срока интервала между поверками;

  • - внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 % по 10.2; при внесении в резервуар конструктивных изменений, влияющих на его вместимость и после очередного полного технического диагностирования.

  • 4.4 Интервал между поверками определяется при проведении испытаний в целях утверждения типа средств измерений.

5 Операции поверки
  • 5.1 При выполнении измерений вместимости резервуара выполняют операции указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

Внешний осмотр

10.1

Измерение базовой высоты резервуара

10.2

Измерение вместимости резервуара

10.3

6 Средства поверки
  • 6.1 При поверке резервуаров применяют следующие рабочие эталоны и вспомогательные средства:

    • 6.1.1 Рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502.

6.1.2. Комплекс градуировки резервуаров «МИГ» (КГР «МИГ»).

  • 6.1.3 Эталон единицы длины в области измерения уровня жидкости 2 разряда в диапазоне значений от 10 до 9000 мм.

  • 6.1.4 Термометр с диапазоном измерений температуры окружающей среды: от минус 20 °C до плюс 50 °C.

  • 6.1.5 Вспомогательные средства:

  • - ареометр АНТ-1;

  • - газоанализатор «Колион-1В»;

  • - анемометр ручной чашечный МС-13.

  • 6.1.6 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

  • 6.1.7 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики поверки.

  • 6.2.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

Наименование параметра

Пределы допускаемой погрешности измерений

Объем дозы жидкости при градуировке, %

±0,15

Уровень жидкости, мм

±1

Температура жидкости, °C

±0,2

Температура воздуха, °C

±1

Давление жидкости избыточное, %

±0,4

  • 6.2.2 При соблюдении, указанных в таблице 1, пределов допускаемой погрешности измерений погрешность вместимости резервуара находится в пределах: ±0,25 %.

7 Требования безопасности
  • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20.

  • 7.2 К проведению работ допускают лиц, изучивших настоящий документ, техническую документацию на резервуар и его конструкцию, средства измерений и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

  • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ Р 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

  • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18.

  • 7.5 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

  • 7.6 Перед началом работ проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.7 При измерении базовой высоты (ежегодном) избыточное давление в незаполненном (газовом) пространстве резервуара должно быть равно нулю.

8 Условия поверки

При проведении поверки соблюдают следующие условия:

  • 8.1 Температура окружающего воздуха:..............................от 5 °C до 35 °C.

  • 8.2 Температура поверочной жидкости:...............................от 2 °C до 35 °C.

  • 8.3 Скорость ветра:.........................................................не более 10 м/с.

  • 8.4 Состояние погоды...........................................................без осадков.

Примечание - Условия окружающей среды должны соответствовать значениям, приведенным в описании типа, применяемого эталона (далее - средство измерений).

  • 8.5 Допуск к производству работ осуществляется по наряду-допуску организации - владельца резервуара.

  • 8.6 Резервуар при поверке должен быть порожним.

  • 8.7 Внутренняя поверхность резервуара должна быть зачищена от остатков хранившейся жидкости.

  • 8.8 Загазованность в воздухе вблизи резервуара не более ПДК вредных веществ, установленных по ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18.

9 Подготовка к поверке
  • 9.1 При подготовке к поверке проводят следующие работы:

    • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.

    • 9.1.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

    • 9.1.3 Резервуар полностью опорожняют и зачищают от остатков хранившейся жидкости.

    • 9.1.4 Проводят сборку измерительной системы.

    • 9.1.5 Устанавливают уровнемер на горловине резервуара.

    • 9.1.6 Опускают шланг с расширителем струи внутрь резервуара.

    • 9.1.7 Наполняют измерительную систему поверочной жидкостью, удаляют из нее воздух и испытывают ее на герметичность под рабочим давлением.

    • 9.1.8 Измеряют параметры окружающей среды.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2).

  • 9.1.9 Получают следующие документы, выданные соответствующими службами владельца резервуара:

  • - акт на зачистку резервуара;

  • - заключение лаборатории о состоянии воздуха внутри резервуара, о соответствии концентрации вредных веществ нормам ГОСТ 12.1.005;

  • - наряд-допуск на проведение работ с повышенной опасностью.

  • 10 Проведение поверки

10.1 Внешний осмотр
  • 10.1.1 При внешнем осмотре резервуара проверяют:

  • - состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - чистоту внутренней поверхности резервуара.

10.2 Измерение базовой высоты резервуара
  • 10.2.1 Базовую высоту Нб измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза.

Измеряют рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм.

Результаты измерений Нб вносят в протокол, форма которого приведена в приложении Б (таблица Б.6).

  • 10.2.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Измерение вместимости резервуара

При определении вместимости резервуара объемным методом проводят следующие операции.

  • 10.3.1 Измеряют базовую высоту резервуара измерительной рулеткой с грузом в соответствии с п.10.2.

  • 10.3.2 Подготавливают комплекс градуировки резервуаров «МИГ» к работе в соответствии с требованиями его технической документации.

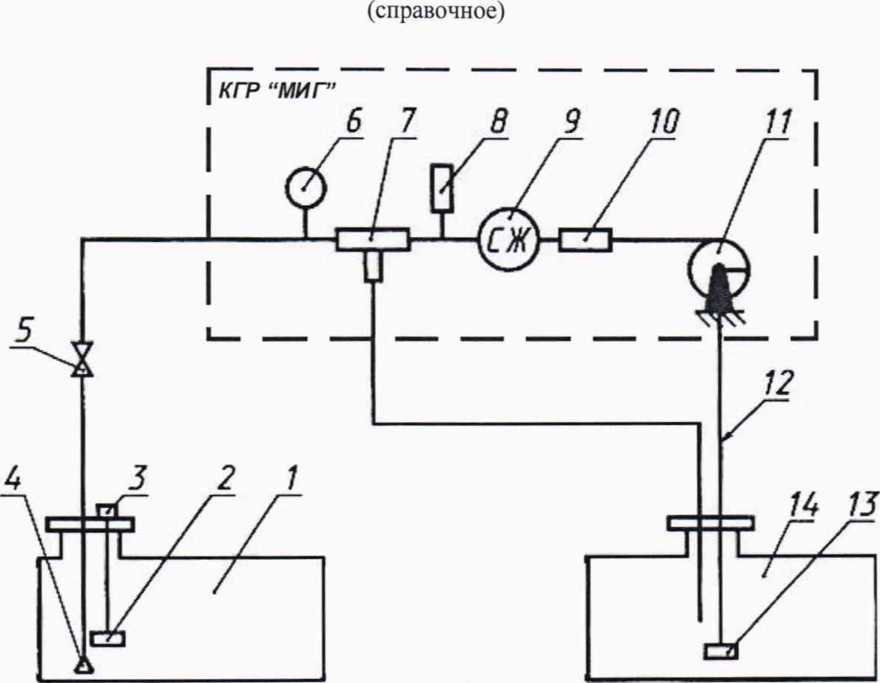

  • 10.3.3 Поверку резервуара проводят по схеме, приведенной на рисунке А.1.

  • 10.3.4 Поверочную жидкость подают в поверяемый резервуар из приемного резервуара и наполняют резервуар дозой жидкости до заполнения «мертвой» полости ре-зервура.

  • 10.3.5 При достижении уровня жидкости, соответствующего вместимости «мертвой» полости резервуара, наполнение резервуара дозами жидкости может быть осуществлено динамическим или статическим методом.

  • 10.3.6 Поверку резервуара проводят до предельного уровня статическим методом.

  • 10.3.7 Измеряют базовую высоту и максимальный уровень жидкости в резервуаре.

  • 10.3.8 Результаты измерений вносят в протокол, форма которого приведена в приложении Б.

  • 11 Обработка результатов измерений

11.1 Обработка результатов измерений
  • 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

  • 11.1.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Е.

11.2 Составление градуировочной таблицы резервуара
  • 11.2.1 Градуировочную таблицу составляют, с шагом ДНИ = 1 см, начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Нмп) и до предельного уровня наполнения /-/пр.

  • 11.2.2 В пределах каждого шага (изменения уровня наполнения резервуара на

1 см) вычисляют коэффициент вместимости 0„ равный вместимости, приходящейся на

1 мм высоты наполнения, по формуле: где Vif Vi.] - вместимости резервуара, соответствующие уровням Hh Ны

  • 11.2.3 Значения посантиметровой вместимости резервуара, указанные в градуировочных таблицах, соответствуют температуре 20 °C.

  • 11.2.4 Порядок расчета при составлении градуировочной таблицы

    • 11.2.4.1 Обработка результатов поверки проводится с использованием программного обеспечения (ПО).

    • 11.2.4.2 Результаты измерений оформляют протоколом поверки.

    • 11.2.4.3 Протокол поверки является входным документом при расчете градуировочной таблицы с использованием ПО.

  • 11.2.5 Вместимость резервуара, приходящуюся на 1 см высоты наполнения, вычисляют последовательным суммированием значений вместимостей, приходящихся на 1 мм высоты наполнения.

  • 11.2.6 Последовательно суммируя значения вместимостей каждого миллиметра наполнения, вычисляют вместимость резервуара с интервалом 1 см.

  • 11.2.7 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Нмп, соответствующий высоте «мертвой» полости.

12 Оформление результатов поверки
  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма протокола поверки приведена в приложении Б. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол подписывает поверитель.

Подпись заверяют знаком поверки.

Титульный лист и последнюю страницу градуировочной таблицы подписывает

поверитель, подпись заверяют знаком поверки.

  • 12.4 Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

    А.М. Шаронов

Заместитель начальника отдела 208 ФГУП "ВНИИМС"

Инженер отдела 208 ФГУП "ВНИИМС"

Д.В. Чекулаев

ПРИЛОЖЕНИЕ А

1 - поверяемый резервуар; 2 - поплавок уровнемера; 3 - уровнемер; 4 - расширитель струи; 5 - вентиль; 6 - манометр; 7 - трехходовой кран; 8 - термометр (измеритель температуры); 9 - счетчик жидкости; 10 - дроссель; 11 - насос; (6-11) - в составе КГР «МИГ» 12 - всасывающая линия насоса; 13 - фильтр; 14 - приемный резервуар.

Рисунок А.1 - Измерительная система для поверки резервуара КГР «МИГ»

ПРИЛОЖЕНИЕ Б (обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Таблица Б.1- Общие данные

Код

документа

Регистрационный

номер

Дата

Основание для проведения поверки

число

месяц

год

1

2

3

4

5

6

Продолжение таблицы Б. 1

Место проведения

Рабочие эталоны и вспомогательные средства

7

8

Окончание таблицы Б. 1

Тип резервуара

Номер резервуара

Погрешность определения вместимости резервуара, %

9

10

И

Таблица Б.2- Условия проведения измерений

Температура воздуха, °C

Скорость ветра, м/с

Загазованность, мг/м3

1

2

3

Таблица Б.З- Высота «мертвой полости»

В миллимет

рах

Точка измерения базовой высоты Нб

Номер измерения

1

2

Высота Нмп, мм; ПРП под номером

1

2

  • 3

  • 4

Таблица Б.4 - Параметры (начальные) рабочей жидкости

Наименование

Температура начальная

Плотность

жидкости, кг/м3

Коэффициент

сжимаемости,

1/МПа

в резервуаре,

°C

в счетчике, °C

1

2

3

4

5

Таблица Б. 5 - Текущие значения параметров рабочей жидкости

№ изме-ме-рения

Объем дозы или показание счетчика жидкости, дм3

Уро-вень, мм

Температура жидкости,

°C

Избыточное давление в счетчике жидкости, МПа

Рас

ход, дмЗ/м

ин.

В резер

вуаре

В счетчике

1

2

3

4

5

6

7

1

2

3

П|

Таблица Б.6 - Базовая высота резервуара

Базовая высота резервуара

До определения вместимости резервуара, мм

После определения вместимости резервуа

ра, мм

1-е измерение

2-е измерение

1-е измерение

2-е измерение

1

2

3

4

Таблица Б.7- Максимальный уровень жидкости

Показания измерительной рулетки с грузом, мм

Показания уровнемера, мм

1-е измерение

2-е измерение

1

2

3

Таблица Б. 8 - Параметры счетчика жидкости со сдвигом дозирования и проскоком

Наименование параметра

Значение параметра при расходе, Q, дмЗ/мин

100

150

200

250

Сдвиг дозирования С, дм3

Проскок, Пр, дм3

Должности

Подписи и знак поверки

Фамилии, инициалы

(рекомендуемое)

Форма акта измерений базовой высоты резервуара УТВЕРЖДАЮ

Руководитель предприятия - владельца

резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «___»____________20__г.

Составлен в том, что комиссия, назначенная приказом по________________________

наименование

________________________________________, в составе председателя__________________

предприятия - владельца резервуара

________________________________________и членов:_______________________________ инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального прямоугольного

РПС-______№___________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа_____________№___________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица!                                        В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений (Яб)*

Значение базовой высоты, установленное при поверке резервуара (Яб)п

1

2

3

Относительное изменение базовой высоты резервуара 5б, %, вычисляют по формуле

•100, где значения величин (/7б)к, (Нб)п, приведены в 1-й, 2-й графах.

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

подпись

инициалы, фамилия

Члены комиссии:

подпись

инициалы, фамилия

подпись

инициалы, фамилия

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы1'

УТВЕРЖДАЮ

«____»________________201 _ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА (объемный метод)

резервуар стальной горизонтальный (приемно-расходный) Рпр-40-___№______

Организация:___________________________

Погрешность определения вместимости ± 0.25%

Участок ниже Нм.п. =_____мм для оперативных учетных

операций с нефтью и нефтепродуктами не используется Программа в составе комплекса градуировки резервуаров "МИГ"

(св-во утверждения типа СИ № 53372 от 16 декабря 2013 г.)

Срок очередной поверки_________________________

Поверитель

подпись

М.П.

должность, инициалы, фамилия

и Форма титульного листа не подлежит изменению

Г.2 Форма градуировочной таблицы резервуара11

Лист___из_______

Организация, Место расположения______________________

Резервуар №______________________

Таблица Г.1- Посантиметровая вместимость поясов резервуара

Уровень наполнения, см

Вмести

мость, м3

Коэффициент вместимости, м3/мм

Уровень наполнения, см

Вместимость, м?

Коэффициент вместимости, м3/мм

«МП

Ц+1

Нмп + 1

...

Нмп+2

...

...

...

...

...

...

...

Hi-

...

Таблица Г.2 - Вместимость в пределах «мертвой» полости резервуара

Уровень наполнения, см

Вмести

мость, м3

Коэффициент вместимости, м3/мм

Уровень наполнения, см

Вмести

мость, м3

Коэффициент вместимости, м3/мм

0

...

1

...

...

Нмп

(обязательное)

Обработка результатов измерений при поверке резервуара с применением ИГР «МИГ»

Д.1 Базовую высоту резервуара Но вычисляют по формуле:

(Д.1)

Д.2 Результаты вычисления Не вносят в журнал, форма которого приведена в приложении Е.

Д.З Максимальный уровень жидкости Нр тах, измеренный измерительной рулеткой с грузом, вычисляют по формуле:

LJ      - Wp тах)1     7пах)г                           / гг 04

‘‘ртах           2        ’

где (//Р7пах)1, ртах)г - результаты двух измерений максимального уровня, мм.

Д.4 Разность максимальных уровней жидкости в резервуаре АН, мм, измеренных в конце поверки уровнемером и измерительной рулеткой с грузом, вычисляют по формуле:

АЯ=Яртахупшх,                   (Д.З)

где Нртах, Hvmax - максимальные уровни жидкости, измеренные измерительной рулеткой с грузом и уровнемером, мм.

Д.5 Значение АН, определенное по формуле (Д.З), может быть положительным или отрицательным.

Д.6 Результаты вычислений по формулам (Д.1), (Д.2) и (Д.З) вносят в журнал, форма которого приведена в приложении Е.

(справочное)

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Е.1 Вычисление параметров резервуара

Таблица Е.1- Вычисление параметров резервуара

Наименование параметра

Вычисление (значение) параметра

№ формулы

Базовая высота А7б, мм

Высота исходного уровня Ни , мм

Максимальный уровень Нтах, мм

Разность максимальных уровней жидкости,

ЛН, мм

Высота «мертвой» полости Нмп, мм

Вычисление провел

(должность)           (подпись)        (расшифровка)

«____»_________201 _ г.

Страница 19 из 19

1

Форма градуировочной таблицы не подлежит изменению

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
