УТВЕРЖДАЮ   МП 43117-09

Руководитель ГЦИ СИ, Генеральный директор ОАО ФНТЦ «Инверсия»

Преобразователи универсальные XNX

«Honeywell Analytics Ltd.», Великобритания

МЕТОДИКА ПОВЕРКИ

2009 г

1 ВВЕДЕНИЕ

Настоящая методика поверки распространяется на преобразователи универсальные XNX (далее - XNX) в комплекте с датчиками:

  • 1) термокаталитическими Sensepoint, MPD с выходом по напряжению (мВ, мост Уитстона);

  • 2) инфракрасными Searchpoint Optima Plus, MPD IR;

  • 3) электрохимическими ECC.

производства фирмы «Honeywell Analytics Ltd.», Великобритания, и устанавливает методы и средства их первичной поверки (при ввозе на территорию РФ и после ремонта) и периодической поверки в процессе эксплуатации.

Поверку XNX в комплекте с датчиками оптическими трассовыми Searchline Excel (Long, Medium и Short) и Cross Duct проводить в соответствии с документом «Датчики оптические трассовые Searchline Excel (модели Long, Short, Medium, Cross Duct). Методика поверки», разработанным и утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия» в 2009 г.

При эксплуатации XNX в составе измерительного канала измерительной системы утвержденного типа, при проведении поверки следует руководствоваться утвержденной методикой поверки на систему.

Межповерочный интервал - один год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Основные операции поверки

Операция поверки

Номер пункта методики поверки

Необходимость проведения операции при поверке

первичной

периодической

1 Внешний осмотр

п.7.1

Да

Да

2 Опробование

п.7.2

Да

Да

3 Определение основной погрешности XNX

п.7.3

3.1 Определение основной погрешности XNX по показаниям дисплея

п.7.3.1

Да

Да

3.2 Определение погрешности XNX по унифицированному токовому выходу (4-20) мА

п.7.3.2

Да

Да

3.3 Определение вариации показаний

п.7.3.3

Да

Нет

3.4 Определение времени установления показаний

п.7.3.4

Да

Нет

2.2 Если при проведении той или иной операции поверки получен отрицательный резуль

тат, дальнейшая поверка прекращается.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6,7

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений (0-55)° С, цена деления 0,1 °C, погрешность ± 0,2 °C;

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рг.ст., погрешность ±0,8 мм рг.ст.;

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С;

Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с

7

Азот особой чистоты сорт 1-й по ГОСТ 9293-74;

Поверочный нулевой газ - воздух марок А и Б в баллонах под давлением, выпускаемый по ТУ 6-21 -5-82;

ГСО-ПГС в баллонах под давлением, выпускаемые по_1У 6-16-2956-92;., Генератор газовых смесей ГГС-03-03 по ШДЕК.418313.00Г ТУ в комплекте с ПГС в баллонах под давлением;      ...................................................

Генератор термо диффузионный ТДГ-01 по ШДЕК.418319.001 ТУ в комплекте     с источниками микропотока газов и паров по

ИБЯЛ. 418319.013 ТУ;

ЭМ ВНИИМ - ПГС в баллонах под давлением, выпускаемые по МИ 2590-2008; v \ V   И                               ~

ЭС - эталон сравнения, ПГС в баллоне под давлением;            G

Поверочные газовые смеси, приготовленные и аттестованные в соответствии с М-МВИ-204-07 "Методика выполнения измерений объемной доли 1,2-дихлорэтана и винилхлорида в газовых смесях с использованием аналитического газового хроматографа "Цвет-500";

Поверочные газовые смеси, приготовленные и аттестованные в соответствии с документом Хд 1.456.445 МИ "Методика выполнения измерений массовой концентрации органических компонентов".

7

Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В;

Источник питания постоянного тока Б5-49, выходной ток 0,001-0,999 А, выходное напряжение 0,1-99,9 В;

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм;

Вентиль трассовый точной регулировки ВТР-4, диапазон рабочего давления (0-6) кгс/см2, диаметр условного прохода 3 мм;

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4;

Ротаметр РМ-А-0Д6Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,16 м3/ч, кл. точности 4;

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01 -2-120-73, 6x1,5 мм;

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

5 мм, толщина стенки 1 мм.

Примечания:

  • 1) Все средства поверки должны иметь действующие свидетельства о поверке или аттестации;

  • 2) Допускается применение других средств, не приведенных в таблице 2, но обеспечивающих определение метрологических характеристик с требуемой точностью;

  • 3) Технические характеристики ПГС, используемых для поверки, приведены в Приложении В.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 К проведению поверки допускаются лица, ознакомившиеся с руководством по эксплуатации, настоящей методикой поверки, прошедшие инструктаж и проверку знаний работы с электроустановками, ядовитыми газами и сосудами высокого давления.

  • 4.2 При поверке должны выполняться "Правила техники безопасности при работе с ядовитыми легколетучими газами" и "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением"(ПБ 03-576-03), утвержденные постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

  • 4.3 Помещение, в котором производится поверка, должно иметь приточно-вытяжную вентиляцию и сброс газа за пределы помещения согласно «Правилам безопасности систем газораспределения и газопотребления» (ПБ12-529-03), утвержденным постановлением № 9 ГГТН РФ от 18.03.2003 г.

  • 4.4 В помещении запрещается пользоваться открытым огнем и курить.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки соблюдают следующие условия:

  • -    температура окружающей среды, °C                                          20 ± 5;

  • -     атмосферное давление, кПа                                            от 84 до 106,7;

  • -     относительная влажность атмосферного воздуха, %                          от 30 до 80;

  • -    отклонение напряжения питания                     ± 10 % от номинального значения.

  • 5.2 Механические воздействия, электрические и магнитные поля, влияющие на работу XNX, должны отсутствовать.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед проведением поверки выполняют следующие подготовительные работы:

  • - подготавливают XNX к работе в соответствии с технической документацией (далее - ТД) фирмы-изготовителя;

  • - подготавливают к работе средства поверки в соответствии с руководствами по эксплуатации на них;

  • - перед проведением периодической поверки проводят регламентные работы, предусмотренные ТД фирмы-изготовителя.

  • - проверяют наличие и сроки действия паспортов ГСО-ПГС, ЭС, ЭМ ВНИИМ в баллонах под давлением и источников микропотоков (ИМ).

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие XNX следующим требованиям:

  • -    отсутствие механических повреждений, влияющих на работоспособность;

  • -     соответствие комплектности системы технической документации;

  • -    исправность органов управления, настройки;

  • -     четкость надписей на лицевых панелях.

XNX считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

7.2 Опробование
  • 7.2.1 Проверка общего функционирования XNX

Проверку производят при подаче напряжения питания и визуальном контроле работоспособности в соответствии с технической документацией изготовителя.

Результаты проверки считают положительными, если не обнаружено обрыва (замыкания) электрических цепей, что должно подтверждаться отсутствием сигнализации о неисправностях.

  • 7.2.2 Проверка нулевых показаний

Проверку проводят при подаче на XNX поверочного нулевого газа (ПНГ, в соответствии с Приложением В) через ротаметр с расходом:

  • - (400 ± 100) см3/мин для термокаталитических и электрохимических сенсоров,

  • - (1000 ± 100) см3/мин для инфракрасных сенсоров

в течение не менее утроенного номинального времени установления показаний по уровню 0,9 (То,9, приложение Б) для соответствующего определяемого компонента и диапазона измерений. В том случае, если показания дисплея XNX отличаются от нулевых более чем на 0,5 в долях от пределов основной погрешности, проводят их корректировку в соответствии с документацией изготовителя.

  • 7.2.3 Результаты опробования считают положительными, если после включения и прогрева XNX все технические тесты пройдены успешно и отсутствует информация об отказах и неисправностях.

7.3 Определение метрологических характеристик

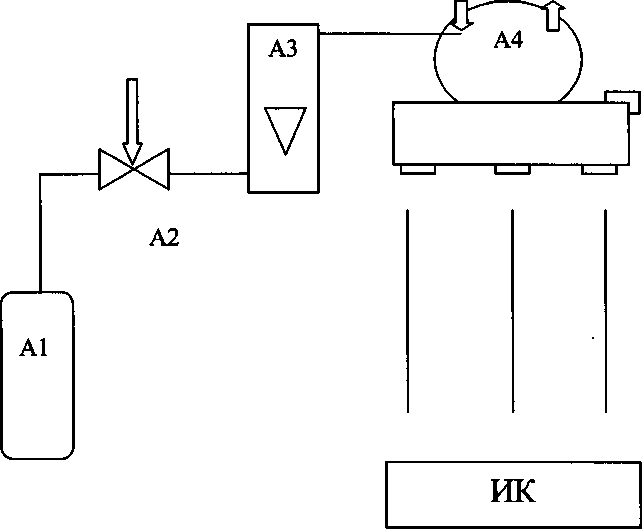

  • 7.3.1 Определение основной погрешности XNX по показаниям дисплея

Определение основной погрешности XNX по показаниям дисплея проводят по схеме, приведенной в приложении Г, при поочередной подаче ПГС (Приложение В, таблицы B.l - В.4) в последовательности:

  • - №№ 1-2-3-4-3-2-1-4 (при первичной поверке) или №№ 1 - 2 - 3 - 4 (при периодической) - для диапазонов измерений, для которых в таблицах B.l - В.4 указаны 4 точки поверки;

  • - №№ 1-2-3-2-1-3 (при первичной поверке) или №№ 1-2-3 (при периодической) -для диапазонов измерений, для которых в таблицах B.l - В.4 указаны 3 точки поверки;

Расход ПГС устанавливают равным:

  • - (400 ± 100) см3/мин для термокаталитических и электрохимических сенсоров,

  • - (1000 ± 100) см3/мин для инфракрасных сенсоров,

время подачи не менее утроенного номинального времени установления показаний по уровню 0,9 (То,9, приложение Б) для соответствующего определяемого компонента и диапазона измерений.

Подачу ПГС от генераторов ГГС-03-03 и ТДГ-01 осуществляют через тройник, контролируя расход в линии сброса по ротаметру (для исключения разбавления ПГС атмосферным воздухом). /    При подаче каждой ПГС фиксируют установившиеся показания дисплея поверяемого XNX.

< Примечание: поверка XNX осуществляется по тому определяемому компоненту, по которому соответствующий XNX был отградуирован при поставке на заводе-изготовителе.

Пересчет значений содержания определяемого компонента, выраженных в объемных долях, %, в % НКПР проводят по формуле:

(об.д.)

Х% нкпр = —---— -100                            (1)

X НКПР

где ХНКПР - нижний концентрационный предел распространения пламени определяемого компонента в соответствии с ГОСТ Р 511330.19-99, объемная доля, %.

Оценку значения основной абсолютной погрешности XNX А, объемная доля определяемого компонента, % или млн’1, или довзрывоопасная концентрация, % НКПР, находят по формуле:

А =                                                  (2)

где Хи - результат измерений содержания определяемого компонента в ПГС, объемная доля определяемого компонента, % или млн’1, или довзрывоопасная концентрация, % НКПР;

Хд - действительное значение содержания определяемого компонента в ПГС, объемная доля определяемого компонента, % или млн’1, или довзрывоопасная концентрация, % НКПР.

Оценку значения основной приведенной погрешности XNX у, %, находят по формуле:

/ = —* Хд-.1ОО

(3)

хкн

где Хк, Хн - верхняя и нижняя границы диапазона измерений, в котором нормированы пределы основной приведенной погрешности, объемная доля определяемого компонента, % или млн’1, или довзрывоопасная концентрация, % НКПР.

Оценку значения основной относительной погрешности XNX, 8, %, находят по формуле:

у _ у

  • 8 = и <100

Х‘                                               (4)

Результаты основной погрешности XNX по показаниям дисплея считают положительными, если полученные значения основной погрешности не превышают пределов, указанных в Приложении Б.

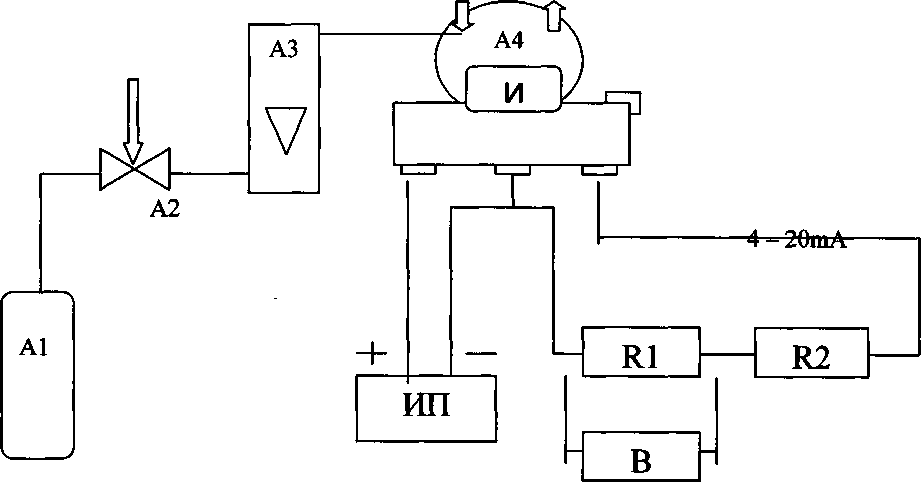

  • 7.3.2 Определение основной погрешности XNX по токовому выходу (4-20) мА

Определение основной погрешности XNX по токовому выходу (4-20) мА проводится по схеме приложения Г при поочередной подаче:

  • - ПГС № 1 и № 4 - для диапазонов измерений, для которых в таблицах B.l - В.4 указаны 4 точки поверки;

  • - ПГС № 1 и № 3 - для диапазонов измерений, для которых в таблицах B.l - В.4 указаны 3 точки поверки.

Расход ПГС устанавливают равным:

  • - (400 ± 100) см3/мин для термокаталитических и электрохимических сенсоров,

  • - (1000 ± 100) см3/мин для инфракрасных сенсоров,

время подачи не менее утроенного номинального времени установления показаний по уровню 0,9 (То.9, приложение Б) для соответствующего определяемого компонента и диапазона измерений.

Подачу ПГС от генераторов ГТС-ОЗ-ОЗ и ТДГ-01 осуществляют через тройник, контролируя расход в линии сброса по ротаметру (для исключения разбавления ПГС атмосферным воздухом).

При подаче каждой ПГС следует фиксировать установившиеся значения выходного токового сигнала поверяемого XNX.

Оценку значения основной абсолютной погрешности рассчитывают по формуле (2), оценку значения основной приведенной погрешности - по формуле (3), оценку значения основной относительной погрешности - по формуле (4), а результат измерений объемной доли определяемого компонента, Хи, % или млн’1, рассчитывают по измеренному значению выходного токового сигнала XNX по формуле:

(5)

где Хк, Хн - верхняя и нижняя границы диапазона измерений, соответствующие диапазону аналогового выходного токового сигнала (4-20) мА, объемная доля определяемого компонента, % или млн’1, или довзрывоопасная концентрация, % НКПР;

1И - измеренное значение выходного токового сигнала при подаче ПГС, мА;

Результаты определения основной погрешности XNX по токовому выходу (4-20) мА считают положительными, если полученные значения основной погрешности не превышают пределов, указанных в Приложении Б.

  • 7.3.3 Определение вариации выходного сигнала XNX

Определение вариации выходного сигнала XNX допускается проводить одновременно с определением основной погрешности по п. 7.3.1 при подаче:

  • - ПГС № 3 - для диапазонов измерений, для которых в таблицах B.l - В.4 указаны 4 точки поверки;

  • - ПГС № 2 - для диапазонов измерений, для которых в таблицах B.l - В.4 указаны 4 точки поверки.

Оценку значения абсолютной вариации выходного сигнала XNX, в долях от пределов допускаемой основной абсолютной погрешности, следует рассчитывать по формуле:

V2(3) _ у2(3)

ЛБ ЛМ

(6)

До

где               - результат измерений объемной доли определяемого компонента в точке по

верки 2 (3) при подходе к ней со стороны больших и меньших значений соответственно, объемная доля, % или млн’1, или довзрывоопасная концентрация, % НКПР

До - пределы допускаемой основной абсолютной погрешности, объемная доля, % или млн’1, или довзрывоопасная концентрация, % НКПР.

Оценку значения приведенной вариации выходного сигнала XNX, в долях от пределов допускаемой основной приведенной погрешности, следует рассчитывать по формуле:

•100,

(7)

где /0    - пределы допускаемой основной приведенной погрешности, %.

Проверку проводят путем скачкообразного измерения концентрации определяемого компонента при подаче на XNX ПГС №2. С помощью секундомера измеряют время от момента подачи ПГС до момента установления показаний, равного 90 % от установившегося значения.

Результат поверки считают положительным, если время установления показаний не превышает пределов, приведенных в Приложении Б.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При проведении поверки датчиков составляют протокол результатов поверки, форма которого приведена в Приложении А.

  • 8.2 Датчики, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации. На оборотной стороне свидетельства о поверке должны быть указаны определяемый компонент, физическая величина и диапазон измерений.

  • 8.3 Положительные результаты поверки оформляют свидетельством о поверке установленной формы согласно ПР 50.2.006-94.

  • 8.4 При отрицательных результатах поверки эксплуатацию датчиков запрещают и выдают извещение о непригодности установленной формы согласно ПР 50.2.006-94 с указанием причин непригодности. ?

Главный метролог ОАО ФНТЦ «Инверсия»

Н.В. Ильина

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Протокол поверки XNX №_________

Тип: _______________________________

Зав.номер:            ________________

Диапазон измерений: _______________

ПГ ___________

Принадлежность СИ: ______________________________

ИНН: _________________________

Место проведения поверки:            ________________

Используемая НД:

Условия поверки:

Тв,°С

Атм. давл., кПа

Отн. влажн. воздуха, %

Наименование

Тип

Зав. №

Дата поверки

пг, КТ

1.

2.

3.

4.

5.

Вывод:

Вывод:

Вывод:

Внешний осмотр:

Опробование:

Проверка нулевых показаний:

Определение метрологических характеристик:

П.П.

Определяемый компонент

Действительное значение ГСО -ПГС Хд, (% (общ.), % НКПР, млн"1)

Показания XNX

Пределы допускаемой основной погрешности

Значение абсолютной погрешности, полученное при поверке, (% (об.д.),

% НКПР, млн"1)

1и, (мА)

хи, (% (об.д.), %НКПР, млн"1)

1

2

3

4

5

Вывод:

Определение времени установления показаний XNX:         Вывод:

Общий вывод:                      _______________

Поверитель:                          _________________

Дата поверки:

(фамилия инициалы)

ПРИЛОЖЕНИЕ Б

(справочное)

Метрологические характеристики преобразователей XNX

Таблица Б.1 g- Метрологические характеристики преобразователей XNX с термокаталитическими сенсорами типа Sensepoint, MPD с выходом по напряжению

№ п/п

Наименование определяемого компонента (англ.)

Наименование определяемого компонента (рус.)

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, %

1

acetaldehyde

ацетальдегид

от 0 до 2,00

0,20

2

acetic acid

уксусная кислота

от 0 до 2,00

0,20

3

acetic anhydride

уксусный ангидрид

от Одо 1,00

0,10

4

acetone

ацетон

от 0 до 1,25

0,13

5

acetylene     f

ацетилен

от Одо 1,15

0,12

6

ammonia

аммиак

от 0 до 7,50

0,75

7

aniline

анилин

от 0 до 0,60

0,06

8

benzene

бензол

от 0 до 0,60

0,06

9

1,3-butadiene

1,3-бутадиен

от 0 до 0,70

0,07

10

iso-butane

изобутан

от 0 до 0,65

0,07

11

n-butane

н-бутан

от 0 до 0,70

0,07

12

1-butene

1-бутен

от 0 до 0,80

0,08

13

cis-butene-2

цис-бутен-2

от 0 до 0,85

0,09

14

trans-butene-2

транс-бутен-2

от 0 до 0,85

0,09

15

iso-butyl alcohol

изобутиловый спирт (2-бутанол)

от 0 до 0,95

0,10

16

n-butyl alcohol

н-бутиловый спирт (1-бутанол)

от 0 до 0,85

0,09

17

tert-butyl alcohol

терт-бутиловый спирт (2-метил-2-пропанол)

от 0 до 0,90

0,09

18

iso-butylene

изобутилен    (2-метил-1 -

пропен)

от 0 до 0,80

0,08

19

n-butyric acid

масляная кислота (1-бутен-

1,4-диол)

от Одо 1,10

0,11

20

carbon monoxide

оксид углерода

от 0 до 5,45

0,55

21

carbonyl sulfidt

карбонил сульфид (углерод сульфидоксид)

отО до 3,25

0,33

22

chlorobenzene

хлорбензол

от 0 до 0,70

0,07

23

cyclohexane

циклогексан

от 0 до 0,60

0,06

24

cyclopropane

циклопропан

от Одо 1,20

0,12

25

n-decane

н-декан

от 0 до 0,35

0,04

26

diethyl ether

диэтиловый эфир

от 0 до 0,85

0,09

27

di(iso-propyl) ether

диизопропиловый эфир

от 0 до 0,50

0,05

28

dimethyl butane

диметилбутан

от 0 до 0,65

0,07

29

dimethyl ether

диметиловый эфир

от Одо 1,35

0,14

30

dimethyl sulficfe

диметилсульфид

отО до 1,10

0,11

31

1,4-dioxane

1,4-диоксан

от 0 до 0,95

0,10

№ п/п

Наименований определяемого компонента (англ.)

Наименование определяемого компонента (рус.)

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, %

32

ethane

этан

от 0 до 1,25

0,13

33

ethyl acetate

этилацетат

от 0 до 1,10

0,11

34

ethyl alcohol

этиловый спирт

от 0 до 1,55

0,16

35

ethyl amine

этиламин

от Одо 1,34

0,13

36

ethyl benzene

этилбензол

от Одо 1,00

0,05

37

ethyl bromide

этилбромид

от 0 до 3,35

0,34

38

ethyl chloride f

этилхлорид

от 0 до 1,80

0,18

39

ethyl formate

этилформиат

от 0 до 1,35

0,14

40

ethyl mercaptan

этилмеркаптан (этантиол)

от 0 до 1,40

0,14

41

ethyl    methyl

ether

метилэтиловый эфир

от Одо 1,00

0,10

42

methyl     ethyl

ketone

метилэтилкетон       (2-

бутанон)

от 0 до 0,95

0,10

43

ethylene

этилен

отО до 1,15

0,12

44

ethylene dichloride

этилен дихлорид (1,2-дихлорэтан)

от 0 до 3,10

0,31

45

ethylene oxide

этиленоксид

от 0 до 1,30

0,13

46

iso-heptane ,

изогептан (2-метилгексан)

от 0 до 0,55

0,06

47

n-heptane    '

н-гептан

от 0 до 0,55

0,06

48

iso-hexane

изо-гексан

от 0 до 0,58

0,06

49

n-hexane

н-гексан

от 0 до 0,50

0,05

50

hydrazine

гидразин П2114

от 0 до 2,35

0,24

51

hydrogen

водород

от 0 до 2,00

0,20

52

hydrogen sulfide

сероводород

от 0 до 2,00

0,20

53

methane

метан

от 0 до 2,20

0,22

54

methyl acetate

метилацетат

от 0 до 1,60

0,16

55

methyl alcohol

метанол

от 0 до 2,75

0,28

56

methyl amine

метиламин

от 0 до 2,10

0,21

57

methyl bromide

метилбромид (бромметан)

от 0 до 5,00

0,50

58

methyl chloride

метилхлорид (хлорметан)

от 0 до 3,80

0,38

59

methyl cyclohexane

метилциклогексан

от 0 до 0,55

0,06

60

methyl formate

метилформиат

от 0 до 2,50

0,25

61

methyl mercaptan

метилмеркаптан (метанти-ол)

от 0 до 2,05

0,21

62

methyl propionate

метил пропионат, метиловый эфир пропионовой кислоты

от 0 до 1,10

0,11

63

methyl propyl ketone

метилпропилкетон,     2-

пентанон

от 0 до 0,78

0,08

64

methylene r chloride

метиленхлорид (дихлор-метан)

от 0 до 7,00

0,70

65

nitromethane

нитрометан

от Одо 3,65

0,37

66

n-nonane

н-нонан

от 0 до 0,35

0,04

67

n-octane

н-октан

от 0 до 0,40

0,04

№ п/п

Наименование определяемого компонента (англ.)

Наименование определяемого компонента (рус.)

Диапазон измерений    объемной

доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, %

68

iso-pentane

изопентан (2-метилбутан)

от 0 до 0,68

0,07

69

n-pentane

н-пентан

от 0 до 0,70

0,07

70

neo-pentane

f

неопентан            (2,2-

диметилпропан, тетраме-тилметан,              2-

метилизобутан)

от 0 до 0,69

0,07

71

1-pentene

1-пентен (амилен, пропи-лэтилен)

от 0 до 0,70

0,07

72

propane

пропан

от 0 до 0,85

0,09

73

propene

пропен(пропилен)

от 0 до 2,00

0,10

74

iso-propyl alcohol

изопропиловый спирт (2-пропанол)

от Одо 1,00

0,10

75

n-propyl alcohol

пропиловый спирт (1-пропанол)

от 0 да 1,10

0,11

76

n-propyl amine

пропил амин

от 0 до 1,00

0,10

77

n-propyl chloride

1-хлорпропан

от 0 до 1,20

0,12

78

1,2-propylene oxide

1,2-пропиленоксид (эпоксипропен)

от 0 до 0,95

0,10

79

propyne

пропин (метилацетилен)

от 0 до 0,85

0,09

80

toluene

толуол

от 0 до 0,55

0,06

81

triethyl amine

триэтил амин

от 0 до 0,60

0,06

82

trimethyl amine

триметиламин

от Одо 1,00

0,10

83

vinyl chloride

винилхлорид

от 0 до 0,90

0,09

84

m-xylene

r

м-ксилол             (1,3-

диметилбензол)

от 0 до 0,55

0,06

85

o-xylene

о-ксилол             (1,2-

диметилбензол)

от 0 до 0,50

0,05

86

p-xylene

п-ксилол             (1,4-

диметилбензол)

от 0 до 0,55

0,06

87

3-ethoxy-1-propanol

3-этокси-1 -пропанол

от Одо 1,15

0,12

88

4-methyl-2-pentanone

4-метил-2-пентанон

от 0 до 0,60

0,06

89

buthylacetate (П-)

бутилацетат

от 0 до 0,65

0,07

90

cyclohexanon f

циклогексанон

от 0 до 0,50

0,05

91

propyleneoxide

пропиленоксид

от 0 до 0,95

0,10

92

styrene (styrol)

стирол

от 0 до 0,55

0,06

93

tetrahydrofuran

тетрогидрофуран

от 0 до 0,75

0,08

Примечания

  • 1) диапазоны измерений объемной доли определяемого компонента, указанные в таблице, соответствуют диапазону измерений довзрывоопасной концентрации от 0 до 50 % НКПР, значения НКПР в соответствии с ГОСТ Р 51330.19-99.

  • 2) Номинальное время установления показаний То,9 10 с.

Таблица Б.2 - Метрологические характеристики преобразователей XNX с инфракрасными датчиками Searchpoint Optima Plus, MPDIR

Исполнение Searchpoint ? Optima Plus

Наименование определяемого компонента (англ.)

Наименование определяемого компонента (рус.)

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, %

1

HC version

methane

метан

от 0 до 2,20

0,22

2

ethane

этан

от 0 до 1,25

0,13

3

propane

пропан

от 0 до 0,85

0,09

4

butane

бутан

от 0 до 0,70

0,07

5

acetone

ацетон

от 0 до 1,25

0,13

6

butan-l-ol

бутиловый спирт

от 0 до 0,85

0,09

7

butyl acetate

бутилацетат

от 0 до 0,65

0,07

8

butanone

2-бутанон (мети-лэтил кетон)

от 0 до 0,95

0,10

9

cyclohexane

циклогексан

от 0 до 0,60

0,06

10

cyclohexanone

циклогексанон

от 0 до 0,50

0,05

11

ethanol

этанол

от Одо 1,55

0,16

12

ethyl acetate

этилацетат

от 0 до 1,10

0,11

13

heptane

гептан

от 0 до 0,55

0,06

14

hexane

гексан

от 0 до 0,50

0,05

15

propan-2-ol

изопропиловый спирт

от Одо 1,00

0,10

16

methanol

метанол

от 0 до 2,75

0,28

17

toluene

толуол

от 0 до 0,55

0,06

18

o-xylene

о-ксилол

от 0 до 0,50

0,05

19

diethyl ether

диэтиловый эфир

от 0 до 0,85

0,09

20

p-xylene

п-ксилол

от 0 до 0,55

0,06

21

pentanes

пентан     (смесь

изомеров)

от 0 до 0,70

0,07

22

octane

октан

от 0 до 0,40

0,04

23

isobutane

изобутан

от 0 до 0,65

0,07

24

chloroethane

хлорэтан (этил-хлорид)

от 0 до 1,80

0,18

25

propan-l-ol

1-пропанол (пропиловый спирт)

от Ода 1,10

0,11

26

f

1,2-dichloroethane

1,2-дихлорэтан (этиленхлорид)

от 0 до 3,10

0,31

--------?— Исполнение Searchpoint Optima Plus

Наименование определяемого компонента (англ.)

Наименование определяемого компонента (рус.)

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, %

27

dimethyl ether

диметиловый эфир

от 0 до 1,35

0,14

28

propene

пропен (пропилен)

от 0 до 2,00

0,10

29

Ethylene versipn

ethylene

этилен

от Одо 1,15

0,12

30

benzene

бензол

от 0 до 0,60

0,06

31

styrene

стирол

от 0 до 0,55

0,06

32

buta-l,3-diene

1,3-бутадиен

от 0 до 0,70

0,07

Примечания:

  • 1) Диапазоны измерений объемной доли определяемого компонента, приведенные в таблице, соответствуют диапазону измерений довзрывоопасных концентраций от 0 до 50 % НКПР, пределы допускаемой основной абсолютной погрешности ± 5 % НКПР;

  • 2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР.

  • 3) Номинальное время установления показаний То,9 (по метану) 20 с.

f

Таблица Б.З - Метрологические характеристики преобразователей XNX с датчиками MPD IR для измерения объемной доли диоксида углерода

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной приведенной погрешности, %

Диоксид углерода

0-1 %

±2

0-2%

±2

0 - 5 %

±2

Примечание - номинальное время установления показаний То,9 20 с.

Таблица Б.4 - Метрологические характеристики преобразователей XNX с электрохимическими сенсорами ЕСС

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Номинальное время   уста

новления показаний, То,9, с

приведенной, %

относительной, %

Кислород

0 - 25 %

0 - 5 %

5-25%

±5

±5

15

Оксид углерода

0-100 млн'1

0-20 млн'1

20- 100 млн'1

± 15

± 15

30

0 - 200 млн'1

0-20 млн'1

20 - 200 млн'1

± 15

± 15

0 - 300 млн'1

0-20 млн'1

20 - 300 млн'1

±15

± 15

0 - 500 млн'1

0 - 20 млн'1

20 - 500 млн'1

± 15

± 15

0 - 1000 млн'1

0 -1000 млн'1

± 15

-

Сероводород

0-15 млн'1

0- 10 млн'1

10 -15 млн'1

±20

±20

30

0-20 млн'1

0- 10 млн'1

10-20 млн'1

±20

±20

0-50 млн'1

0-10 млн'1

10-50 млн'1

±20

±20

0-100 млн'1

0-10 млн'1

10-100 млн'1

±20

±20

0 - 200 млн'1

0-10 млн'1

10 - 200 млн'1

±20

±20

0 - 500 млн'1

0- 10 млн'1

10 - 500 млн'1

±20

±20

Хлор

0-5 млн'1

0-1 млн'1

1-5 млн'1

±20

±20

60

0-15 млн'1

0-5 млн'1

5-15 млн'1

±20

±20

Аммиак

0-50 млн'1

0-30 млн'1

30 - 50 млн'1

±20

±20

180

0 -.400 млн'1

0-30 млн'1

30-100 млн'1

±20

±20

0 - 200 млн'1

0-30 млн'1

30 - 200 млн'1

±20

±20

0 - 500 млн'1

0-30 млн'1 30 - 500 млн'1

±20

±20

0 - 1000 млн'1

0-100 млн'1

100 - 1000 млн'1

±20

±20

Диоксид серы

0-15 млн'1

0-5 млн'1

5-15 млн'1

±20

±20

40

0 -^50 млн'1

0-5 млн'1 5 -50 млн'1

±20

±20

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объ-емной доли определяемого компонента

Пределы допускаемой основной погрешности

Номинальное время уста-новления показаний, То,9, с

приведенной, %

относитель

ной, %

Оксид азота

0- 100 млн'1

0-20 млн'1

20-100 млн'1

±20

±20

50

Диоксид азота

0- 10 млн'1

0-1 млн'1

1 -10 млн’1

±20

±20

60

0-20 млн'1

0 -1 млн'1

1 -20 млн'1

±20

±20

0 -г50 млн'1

0-5 млн'1

5 -50 млн'1

±20

±20

Водород Н2

0 - 1000 млн'1

0 - 1000 млн'1

± 10

-

90

0 - 10000

млн'1

0 - 10000 млн'1

± 10

-

Хлороводород

0-10 млн'1

0-3 млн'1

3-10 млн'1

±20

±20

180

0-20 млн'1

0-3 млн'1

3-20 млн'1

±20

±20

Циановодород

0-20 млн'1

0 -1 млн'1

1 - 10 млн'1

±20

±20

28

Фтороводород

0 -fl 2 млн'1

0-1 млн'1

1-12 млн'1

±20

±20

240

Озон

0 - 0,4 млн1

0-0,1 млн'1

0,1 -0,4 млн'1

±20

±20

30

Фосфин

0-1,2 млн'1

0-0,1 млн'1

0,1 -1,2 млн'1

±20

±20

33

ПРИЛОЖЕНИЕ В

(справочное) Технические характеристики ПГС, используемых для поверки XNX

Таблица В.1 - Технические характеристики ПГС, используемых для поверки XNX с термокаталитическими сенсорами Sensepoint, MPD с выходом по напряжению

£

№ п/ п

Наименование (англ.)

Наименование (РУС.)

Диапазон измерений объемной доли определяемого компонента, %

Объемная доля определяемого компонента    в

ПГС, % (пределы допускаемого отклонения ± 10%)

Источник получения ПГС для поверки

ПГС № 1

ПГС №2

ПГС №3

1

acetaldehyde

ацетальдегид

от 0 до 2

пнг

1,0

1,8

ЭС Хд.2.706.136-

ЭТ225

2

acetic acid

уксусная кислота

от 0 до 2

пнг

1,0

1,8

Хд 1.456.445 МИ

3

acetic anhydride

уксусный ангидрид

от 0 до 1

пнг

0,5

0,9

Хд 1.456.445 МИ

4

acetone

ацетон

от 0 до 1,25

пнг

0,6

1,1

Хд 1.456.445 МИ

5

acetylene

ацетилен

от 0 до 1,15

пнг

0,6

1,0

ЭС Хд.2.706.136-

ЭТ226

6

ammonia

аммиак

от 0 до 7,5

пнг

3,8

6,8

ЭМ 06.01.717 (ПГ ± % отн.)

7

aniline

анилин

от 0 до 0,6

пнг

0,3

0,5

Хд 1.456.445 МИ

8

benzene

f

бензол

от 0 до 0,6

пнг

0,3

0,5

ЭМ 06.01.903 (ПГ ± % отн.)

9

1,3-butadiene ’

1,3-бутадиен

от 0 до 0,7

пнг

0,4

0,6

ЭС Хд.2.706.136-

ЭТ227

10

iso-butane

изобутан

от 0 до 0,65

пнг

0,3

0,6

ГСО 5905-91 (ПГ±0,03%об.)

11

n-butane

н-бутан

от 0 до 0,7

пнг

0,4

0,6

ГСО 4293-88, ГСО 4294-88 (ПГ ± 0,02 % об.)

12

1-butene

1-бутен

от 0 до 0,8

пнг

0,4

0,7

ЭС Хд.2.706.136-

ЭТ228

13

cis-butene-2

цис-бутен-2

от 0 до 0,85

пнг

0,4

0,8

ЭС Хд.2.706.136-

ЭТ229

14

trans-butene-2 ’

транс-бутен-2

от 0 до 0,85

пнг

0,4

0,8

ЭС Хд.2.706.136-

ЭТ230

15

iso-butyl alcohol

изобутиловый спирт        (2-

бутанол)

от 0 до 0,95

пнг

0,5

0,9

Хд 1.456.445 МИ

16

n-butyl alcohol

н-бутиловый спирт        (1-

бутанол)

от 0 до 0,85

пнг

0,4

0,8

Хд 1.456.445 МИ

17

tert-butyl alcohol

терт-бутиловый спирт (2-метил-

от 0 до 0,9

пнг

0,5

0,8

Хд 1.456.445 МИ

№ п/ п

Г

Наименование (англ.)

Наименование (РУС.)

Диапазон измерений объемной доли определяемого компонента, %

Объемная доля определяемого компонента    в

ПГС, % (пределы допускаемого отклонения ± 10 %)

Источник получения ПГС для поверки

ПГС № 1

ПГС №2

ПГС №3

2-пропанол)

18

iso-butylene

изобутилен (2-метил-1-пропен)

от 0 до 0,8

пнг

0,4

0,7

ЭС Хд.2.706.136-

ЭТ231

19

n-butyric acid

С4Н8О2, масляная кислота (1-бутен-1,4-Диол)

от Одо 1,1

пнг

0,6

1,0

Хд 1.456.445 МИ

20

carbon        '

monoxide

оксид углерода

от 0 до 5,45

пнг

2,7

4,9

ЭМ 06.01.628 (ПГ ± 0,05 % об.)

21

carbonyl sulfide

карбонил сульфид    (углерод

сульфидоксид)

от 0 до 3,25

пнг

1,6

2,9

ЭС Хд.2.706.136-

ЭТ232

22

chlorobenzene

хлорбензол

от 0 до 0,7

пнг

0,4

0,6

Хд 1.456.445 МИ

23

cyclohexane

циклогексан

от 0 до 0,6

пнг

0,3

0,5

ЭС Хд.2.706.136-

ЭТ233

24

cyclopropane

циклопропан

от Одо 1,2

пнг

0,6

1,1

ЭС Хд.2.706.136-

ЭТ234

25

n-decane

н-декан

от 0 до 0,35

пнг

0,2

0,3

Хд 1.456.445 МИ

26

diethyl ether *

диэтиловый эфир

от 0 до 0,85

пнг

0,4

0,8

Хд 1.456.445 МИ

27

di(iso-propyl) ether

диизопропиловый эфир

от 0 до 0,5

пнг

0,3

0,5

Хд 1.456.445 МИ

28

dimethyl butane

диметилбутан

от 0 до 0,65

пнг

0,3

0,6

-

29

dimethyl ether

диметиловый эфир

от Одо 1,35

пнг

0,7

1,2

ЭС Хд.2.706.136-

ЭТ235

30

dimethyl sulfide

диметилсульфид

от Одо 1,1

пнг

0,6

1,0

ЭС Хд.2.706.136-

ЭТ236

31

1,4-dioxane

1,4-диоксан

от 0 до 0,95

пнг

0,5

0,9

Хд 1.456.445 МИ

32

ethane

Г

этан

от 0 до 1,25

пнг

0,6

1,1

ГСО 8971-2008 (ПГ ±4% отн.)

33

ethyl acetate

этил ацетат

от Одо 1,1

пнг

0,6

1,0

Хд 1.456.445 МИ

34

ethyl alcohol

этиловый спирт

от 0 до 1,55

пнг

0,8

1,4

Хд 1.456.445 МИ

35

ethyl amine

этил амин

от 0 до 1,34

пнг

0,7

1,2

ЭС Хд.2.706.136-

ЭТ237

36

ethyl benzene

этилбензол

от 0 до 1

пнг

0,3

0,5

Хд 1.456.445 МИ

37

ethyl bromide

этилбромид

от 0 до 3,35

пнг

3,0

Хд 1.456.445 МИ

38

ethyl chloride

этилхлорид

от 0 до 1,8

пнг

0,9

1,6

ЭС Хд.2.706.136-

ЭТ238

39

ethyl formate

этилформиат

от 0 до 1,35

пнг

0,7

1,2

ЭС Хд.2.706.136-

ЭТ239

40

ethyl mercaptan

этилмеркаптан (этантиол)

от Одо 1,4

пнг

0,7

1,3

ЭС Хд.2.706.136-

ЭТ240

41

ethyl    methyl

метил этиловый

от 0 до 1

пнг

0,5

0,9

-

№ п/ п

Наименование (англ.)

Наименование (РУС.)

Диапазон измерений объемной доли определяемого компонента, %

Объемная доля определяемого компонента    в

ПГС, % (пределы допускаемого отклонения ± 10 %)

Источник получения ПГС для поверки

ПГС №1

ПГС №2

ПГС №3

ether

эфир

42

methyl    ethyl

ketone

метилэтилкетон

(2-бутанон)

от 0 до 0,95

пнг

0,5

0,9

Хд 1.456.445 МИ

43

ethylene

этилен

от Одо 1,15

пнг

0,6

1,0

ГСО 6343-92, (ПГ±0,03%об.) ГСО 6344-92 (ПГ ± 0,06 % об.)

44

ethylene dichloride

Этилен дихлорид         (1,2-

дихлорэтан)

от Одо 3,1

пнг

1,6

2,8

Хд 1.456.445 МИ

45

ethylene oxide

этиленоксид

от Одо 1,3

пнг

0,7

1,2

ЭС Хд.2.706.136-

ЭТ241

46

iso-heptane

изогептан    (2-

метилгексан)

от 0 до 0,55

пнг

0,3

0,5

-

47

n-heptane

н-гептан

от 0 до 0,55

пнг

0,3

0,5

Хд 1.456.445 МИ

48

iso-hexane

изо-гексан

от 0 до 0,58

пнг

0,3

0,5

-

49

n-hexane

н-гексан

от 0 до 0,5

пнг

0,3

0,5

ГСО 5322-90 (ПГ ±0,010% об.)

50

hydrazine

гидразин N2H4

от 0 до 2,35

пнг

1,2

2,1

Хд 1.456.445 МИ

51

hydrogen

водород

от 0 до 2

пнг

1,0

1,8

ГСО 3947-87, (ПГ±0,03%об.)

ГСО 3950-87 (ПГ±0,03%об.)

52

hydrogen sulfide

fi

сероводород

от 0 до 2

пнг

1,0

1,8

ЭС Хд.2.706.138-

ЭТ37,

Хд.2.706.138-

ЭТ38

53

methane

метан

от 0 до 2,2

пнг

1,1

2,0

ГСО 4272-88 (ПГ ± 0,02 % об.)

54

methyl acetate

метилацетат

от Одо 1,6

пнг

0,8

1,4

Хд 1.456.445 МИ

55

methyl alcohol

метанол

от 0 до 2,75

пнг

1,4

2,5

Хд 1.456.445 МИ

56

methyl amine

метиламин

от Одо 2,1

пнг

1,1

1,9

ЭС Хд.2.706.136-

ЭТ242

57

methyl bromide

метилбромид (бромметан)

от 0 до 5

пнг

2,5

4,5

ЭС Хд.2.706.136-

ЭТ243

58

methyl chloride?

метилхлорид (хлорметан)

от 0 до 3,8

пнг

1,9

3,4

ЭС Хд.2.706.136-

ЭТ244

59

methyl cyclohexane

метилциклогексан

от 0 до 0,55

пнг

0,3

0,5

Хд 1.456.445 МИ

60

methyl formate

метилформиат

от 0 до 2,5

пнг

1,3

2,3

Хд 1.456.445 МИ

61

methyl mercaptan

метилмеркаптан (метантиол)

от 0 до 2,05

пнг

1,0

1,8

ЭС Хд.2.706.136-

ЭТ245

62

methyl

метил пропионат,

от Одо 1,1

пнг

0,6

1,0

Хд 1.456.445 МИ

№ п/ п

Наименование (англ.)

г

Наименование (РУС.)

Диапазон измерений объемной   доли

определяемого компонента, %

Объемная доля определяемого компонента    в

ПГС, % (пределы допускаемого отклонения ± 10 %)

Источник получения ПГС для поверки

ПГС № 1

ПГС №2

ПГС №3

propionate

метиловый эфир пропионовой кислоты

63

methyl propyl ketone

метилпропилке-тон, 2-пентанон

от 0 до 0,78

пнг

0,4

0,7

Хд 1.456.445 МИ

64

methylene chloride

метиленхлорид (дихлорметан)

от 0 до 7

пнг

3,5

6,3

Хд 1.456.445 МИ

65

nitromethane

нитрометан

от 0 до 3,65

пнг

1,8

3,3

Хд 1.456.445 МИ

66

n-nonane

f

н-нонан

от 0 до 0,35

пнг

0,2

0,3

ЭС Хд.2.706.136-

ЭТ246

67

n-octane

н-октан

от 0 до 0,4

пнг

0,2

0,4

ЭС Хд.2.706.136-

ЭТ247

68

iso-pentane

изопентан   (2-

метилбутан)

от 0 до 0,68

пнг

0,3

0,6

ЭС Хд.2.706.136-

ЭТ248

69

n-pentane

н-пентан

от 0 до 0,7

пнг

0,4

0,6

ЭМ 06.01.632, (ПГ ± 0,02 % об.)

ЭМ 06.01.633 (ПГ±0,03%об.)

70

neo-pentane

r

неопентан (2,2-диметилпропан, тетраметил-метан, 2-метил-изобутан)

от 0 до 0,69

пнг

0,3

0,6

ЭС Хд.2.706.136-

ЭТ249

71

1-pentene

1-пентен (амилен, пропилэти-лен)

от 0 до 0,7

пнг

0,4

0,6

ЭС Хд.2.706.136-

ЭТ250

72

propane

пропан

от 0 до 0,85

пнг

0,4

0,8

ГСО 5323-90, (ПГ ± 0,03 % об.)

ГСО 3970-87 (ПГ±0,03%об.)

73

propene

s*

пропен (пропилен)

от 0 до 2

пнг

0,5

0,9

ЭС Хд.2.706.136

74

iso-propyl alcohol

изопропиловый спирт        (2-

пропанол)

от 0 до 1

пнг

0,5

0,9

Хд 1.456.445 МИ

75

n-propyl alcohol

пропиловый спирт        (1-

пропанол)

от Ода 1,1

пнг

0,6

1,0

Хд 1.456.445 МИ

76

n-propyl amine

пропиламин

от 0 до 1

пнг

0,5

0,9

Хд 1.456.445 МИ

77

n-propyl chloride

1-хлорпропан

от Одо 1,2

пнг

0,6

1,1

Хд 1.456.445 МИ

78

1,2-propylene oxide         f

1,2-пропиленоксид

от 0 до 0,95

пнг

0,5

0,9

ЭС Хд.2.706.136-

ЭТ252

№ п/ п

г

Наименование

(англ.)

Наименование (РУС-)

Диапазон измерений объемной    доли

определяемого компонента, %

Объемная доля определяемого компонента    в

ПГС, % (пределы допускаемого отклонения ± 10 %)

Источник получения ПГС для поверки

ПГС №1

ПГС №2

ПГС №3

(эпоксипропен)

79

propyne

пропин     (ме-

тилацетилен)

от 0 до 0,85

ПНГ

0,4

0,8

ЭС Хд.2.706.136-

ЭТ253

80

toluene

толуол

от 0 до 0,55

ПНГ

0,3

0,5

Хд 1.456.445 МИ

81

triethyl amine ,

триэтиламин

от 0 до 0,6

ПНГ

0,3

0,5

Хд 1.456.445 МИ

82

trimethyl amine

триметиламин

от 0 до 1

ПНГ

0,5

0,9

ЭС Хд.2.706.136-

ЭТ254

83

vinyl chloride

винилхлорид

от 0 до 0,9

ПНГ

0,5

0,8

М-МВИ-204-07

84

m-xylene

м-ксилол (1,3-диметилбензол)

от 0 до 0,55

ПНГ

0,3

0,5

Хд 1.456.445 МИ

85

o-xylene

о-ксилол (1,2-диметилбензол)

от 0 до 0,5

ПНГ

0,3

0,5

Хд 1.456.445 МИ

86

p-xylene

п-ксилол (1,4-диметилбензол)

от 0 до 0,55

ПНГ

0,3

0,5

Хд 1.456.445 МИ

87

3-ethoxy-1-propanol     ,

3-этокси-1-пропанол

от Одо 1,15

ПНГ

0,6

1,0

Хд 1.456.445 МИ

88

4-methyl-2- ' pentanone

4-метил-2-пентанон

от 0 до 0,6

ПНГ

0,3

0,5

Хд 1.456.445 МИ

89

buthylacetate (П-)

бутилацетат

от 0 до 0,65

ПНГ

0,3

0,6

Хд 1.456.445 МИ

90

cyclohexanon

циклогексанон

от 0 до 0,5

ПНГ

0,3

0,5

Хд 1.456.445 МИ

91

propyleneoxide

пропиленоксид

от 0 до 0,95

ПНГ

0,5

0,9

ЭС Хд.2.706.136-

ЭТ255

92

styrene (styrol)

стирол

от 0 до 0,55

ПНГ

0,3

0,5

Хд 1.456.445 МИ

93

tetrahydrofuran

тетрогидрофу-ран

от 0 до 0,75

ПНГ

0,4

0,7

ЭС Хд.2.706.136-

ЭТ256

Примечания:      *

  • 1) Диапазоны измерений объемной доли определяемого компонента, приведенные в таблице, соответствуют диапазону измерений довзрывоопасных концентраций от 0 до 50 % НКПР, пределы допускаемой основной абсолютной погрешности ± 5 % НКПР;

  • 2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

  • 3) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 621-5-82;

  • 4) ГСО-ПГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92. Пределы допускаемого отклонения от номинального значения и погрешность аттестации содержания определяемого компонента в ГСО-ПГС в соответствии с ТУ 6-16-2956-92;

  • 5) ЭМ ВНИИМ - ПГС в баллонах под давлением, выпускаемые по МИ 2590-2008. Пределы допускаемого отклонения от номинального значения и погрешность аттестации содержания определяемого компонента в ГСО-ПГС в соответствии с МИ 2590-2008;

  • 6) ЭС - эталон сравнения, ПГС в баллоне под давлением;

  • 7) Поверочные газовые смеси, приготовленные и аттестованные в соответствии с М-МВИ-204-07 "Методика выполнения измерений объемной доли 1,2-дихлорэтана и винилхлорида в газовых смесях с использованием аналитического газового хроматографа "Цвет-500";

  • 8) Поверочные газовые смеси, приготовленные и аттестованные в соответствии с документом

№ п/ п

Наименование (англ.)

Наименование (РУС-)

Диапазон измерений объемной    доли

определяемого компонента, %

Объемная доля определяемого компонента    в

ПГС, % (пределы допускаемого отклонения ± 10 %)

Источник получения ПГС для поверки

ПГС № 1

ПГС №2

ПГС №3

Хд 1.456.445 МИ "Методика выполнения измерений массовой концентрации органических компонентов";

  • 9) Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.

  • 10) Поверка с использованием эталонов сравнения ЭС, эталонных материалов ЭМ и МВИ проводится во ФГУП «ВНИИМ им. Д.И. Менделеева».

Таблица В.2 - Технические характеристики ПГС, используемых для поверки XNX с инфракрасными датчиками Searchpoint Optima Plus, MPDIR

Исполнение Searchpoint Optima Plus

Определяемый компо-йент

Диапазон показаний, % НКПР (LEL)

Диапазон измерений объемной доли определяемого компонента, %

Номинальное значение объемной доли определяемого компонента в ПГС, %

Источник получения ПГС для поверки

ПГС № 1

ПГС №2

ПГС №3

1

НС version

метан

от 0 до 100

от 0 до 2,2

ПНГ

1,1

2,0

ГСО 4272-886) (ПГ±0,02% об.)

2

этан

от Одо 100

от Одо 1,25

ПНГ

0,6

1,1

ГСО 8971-2008 (ПГ ±4% отн.)

3

пропан

от Одо 100

от 0 до 0,85

ПНГ

0,4

0,8

ГСО 5323-90, (ПГ±0,03% об.)

ГСО 3970-87 (ПГ±0,03% об.)

4

бутан

от Одо 100

от 0 до 0,7

ПНГ

0,4

0,6

ГСО 4293-88, (ПГ±0,02% об.)

ГСО 4294-88 (ПГ±0,02% об.)

5

ацетон

от Одо 100

от Одо 1,25

ПНГ

0,6

1,1

Хд 1.456.445

МИ10)

6

бутиловый спирт

от 0 до 100

от 0 до 0,85

ПНГ

0,4

0,8

Хд 1.456.445 МИ

7

бутилацетат

г

от Одо 100

от 0 до 0,65

ПНГ

0,3

0,6

Хд 1.456.445 МИ

8

2-бутанон (метилэтил кетон)

от Одо 100

от 0 до 0,95

ПНГ

0,5

0,9

Хд 1.456.445 МИ

9

циклогексан

от Одо 100

от 0 до 0,6

ПНГ

0,3

0,5

ЭС

Хд.2.706.136-

ЭТ2338)

10

циклогексанон

от Одо 100

от 0 до 0,5

ПНГ

0,3

0,5

Хд 1.456.445 МИ

Исполнение Searchpoint Optima Plus

Определяемый компонент

£

Диапазон показаний, % НКПР (LEL)

Диапазон измерений объемной доли определяемого компонента, %

Номинальное значение объемной доли определяемого компонента в ПГС, %

Источник получения ПГС для поверки

ПГС № 1

ПГС №2

ПГС №3

11

этанол

от Одо 100

от Одо 1,55

ПНГ

0,8

1,4

Хд 1.456.445 МИ

12

этилацетат

от 0 до 100

от 0 до 1,1

ПНГ

0,6

1,0

Хд 1.456.445 МИ

13

гептан

от Одо 100

от 0 до 0,55

ПНГ

0,3

0,5

Хд 1.456.445 МИ

14

гексан

от Одо 100

от 0 до 0,5

ПНГ

0,3

0,5

ГСО 5322-90 (ПГ±0,01% об.)

15

изопропиловый спирт

от Одо 100

от 0 до 1

ПНГ

0,5

0,9

Хд    1.456.445

МИ

16

метанол

от Одо 100

от 0 до 2,75

ПНГ

1,4

2,5

Хд    1.456.445

МИ

17

толуол

от Одо 100

от 0 до 0,55

ПНГ

0,3

0,5

Хд 1.456.445 МИ

18

о-ксилол

от Одо 100

от 0 до 0,5

ПНГ

0,3

0,5

Хд 1.456.445 МИ

19

диэтиловый эфир

от 0 до 100

от 0 до 0,85

ПНГ

0,4

0,8

Хд 1.456.445 МИ

20

п-ксилол

от Одо 100

от 0 до 0,55

ПНГ

0,3

0,5

Хд 1.456.445 МИ

21

иентан (смесь изомеров)

от 0 до 100

от 0 до 0,7

ПНГ

0,4

0,6

ГСО 9129-2008 (ПГ±0,02 % об.) ГСО 9130-2008 (ПГ±0,03% об.)

22

октан

отО до 100

от 0 до 0,4

ПНГ

0,2

0,4

ЭС

Хд.2.706.136-

ЭТ247

23

изобутан

от Одо 100

от 0 до 0,65

ПНГ

0,3

0,6

ГСО 5905-91 (ПГ±0,03% об.)

24

хлорэтан (этилхлорид)

от Одо 100

от 0 до 1,8

ПНГ

0,9

1,6

ЭС

Хд.2.706.136-

ЭТ238

25

1-пропанол (пропиловый спирт)

от Одо 100

от Ода 1,1

ПНГ

0,6

1,0

Хд 1.456.445 МИ

26

1,2-дихлорэтан (этилен-хлорид)

от Одо 100

от Одо 3,1

ПНГ

1,6

2,8

Хд 1.456.445 МИ

27

диметиловый эфир

отО до 100

от Одо 1,35

ПНГ

0,7

1,2

ЭС

Хд.2.706.136-

ЭТ235

28

пропен (пропилен)

от Одо 100

от Одо 1,0

ПНГ

0,5

0,9

ЭС

Хд.2.706.136-

ЭТ251

Исполнение Searchpoint Optima Plus

Определяемый компонент

Диапазон показаний, % НКПР (LEL)

Диапазон измерений объемной доли определяемого компонента, %

Номинальное значение объемной доли определяемого компонента в ПГС, %

Источник получения ПГС для поверки

ПГС № 1

ПГС №2

ПГС №3

29

ET-Ethylene version

этилен

от Одо 100

от Одо 1,15

ПНГ

0,6

1,0

ГСО 6343-92, (ПГ±0,03% об.) ГСО 6344-92 (ПГ±0,06% об.)

30

бензол

от Одо 100

от 0 до 0,6

ПНГ

0,3

0,5

ЭМ 06.01.9037)

31

стирол

от Одо 100

от 0 до 0,55

ПНГ

0,3

0,5

Хд 1.456.445 МИ

32

1,3-бутадиен

от 0 до 100

от 0 до 0,7

ПНГ

0,4

0,6

ЭС

Хд.2.706.136-

ЭТ227

33

НС version

метан

от Одо 100 % (об.д.)

от Одо 100

ПНГ

50,0

90,0

ГСО 3894-87 (ПГ±0,8% об.)

Примечания:

  • 1) Пределы допускаемого отклонения от номинального значения объемной доли определяемого компонента в ПГС ± 10 %;

  • 2) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ

6-21-5-82;         ?

  • 3) ГСО-ПГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92. Пределы допускаемого отклонения от номинального значения и погрешность аттестации содержания определяемого компонента в ГСО-ПГС в соответствии с ТУ 6-16-2956-92;

  • 4) ЭМ ВНИИМ - ПГС в баллонах под давлением, выпускаемые по МИ 2590-2008. Пределы допускаемого отклонения от номинального значения и погрешность аттестации содержания определяемого компонента в ГСО-ПГС в соответствии с МИ 2590-2008;

  • 5) ЭС - эталон сравнения, ПГС в баллоне под давлением;

  • 6) Поверочные газовые смеси, приготовленные и аттестованные в соответствии с М-МВИ-204-07 "Методика выполнения измерений объемной доли 1,2-дихлорэтана и винилхлорида в газовых смесях с использованием аналитического газового хроматографа "Цвет-500";

  • 7) Поверочные газбвые смеси, приготовленные и аттестованные в соответствии с документом Хд 1.456.445 МИ "Методика выполнения измерений массовой концентрации органических компонентов";

  • 8) Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.

  • 9) Поверка с использованием эталонов сравнения ЭС, эталонных материалов ЭМ и МВИ проводится во ФГУП «ВНИИМ им. Д.И. Менделеева».

Таблица В.З - Технические характеристики ПГС, используемых для поверки XNX с MPDIR для измерения объемной доли диоксида углерода

Диапазон измерений объемной доли определяемого компонента, %

Номинальное значение объемной доли определяемого компонента в ПГС и пределы допускаемого отклонения, %

Пределы   до

пускаемой погрешности

Источник получения ПГС

?ПГС № 1

ПГС № 2

ПГС № 3

ОтО до 1

азот

О.ч., сорт 2-й по

ГОСТ 9293-74

0,50±0,05 %

0,90±0,05 %

±0,008 % (об.д.)

ГСО № 3760-87

От Одо 2

азот

О.ч., сорт 2-й по

ГОСТ 9293-74

1,0±0,1

1,9 ±0,1

± 0,02 % (об.д.)

ГСО № 3764-87

ОтО до 5

азот

О.ч., сорт 2-й по

ГОСТ 9293-74

2,5 ± 0,2

± 0,08 % (об.д.)

ГСО № 3768-87

4,5 ± 0,5

± 0,08 % (об.д.)

ГСО № 3773-87

Таблица В.4 - Технические характеристики ПГС, используемых для поверки XNX с электрохимическими сенсорами ЕСС

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы    допускаемой

основной погрешности

Средства поверки

приведенной, %

относительной, %

Кислород О2

0 - 25 %

0 - 5 %

5-25%

±5

±5

ГСО 3726-87 (ПГ±0,1%об.)

Оксид углерода СО

0-100 млн'1

0-20 млн'1 20- 100 млн'1

± 15

± 15

ГСО 3798-87, (ПГ ±1,0 млн'1)

ГСО 3804-87 (ПГ ±4,0 млн'1)

0 - 200 млн'1

0-20 млн'1

20 - 200 млн'1

± 15

± 15

ГСО 3798-87, (ПГ ±4,0 млн'1)

ГСО 3806-87

0 - 300 млн'1

0-20 млн'1

20 - 300 млн'1

±15

± 15

ГСО 3798-87, (ПГ ±4,0 млн'1)

ГСО 3806-87

0 500 млн'1

0-20 млн'1 20 - 500 млн'1

± 15

± 15

ГСО 3798-87, (ПГ ±4,0 млн'1)

ГСО 3808-87

(ПГ ±4,0 млн'1)

0 -1000 млн'1

0 -1000 млн'1

± 15

-

ГСО 3810-87 (ПГ±0,002%об)

Сероводород

H2S

0-15 млн'1

0-10 млн'1

10 -15 млн'1

±20

±20

ГСО 8368-2003 (ПГ±10%отн.)

0-20 млн’1

0-10 млн'1

10-20 млн'1

±20

±20

ГСО 8368-2003

(ПГ±10%отн.)

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы    допускаемой

основной погрешности

Средства поверки

приведенной, °/о

относительной, %

0-50 млн'1

0-10 млн'1

10-50 млн'1

±20

±20

ГСО 8368-2003 (ПГ±10%отн.) ГСО 8369-2003 (ПГ ±7% отн.)

0-100 млн'1

0- 10 млн'1

10 -100 млн'1

±20

±20

ГСО 8368-2003 (ПГ ±10% отн.) ГСО 8369-2003 (ПГ ±7% отн.)

0 - 200 млн'1

0-10 млн'1

10 - 200 млн'1

±20

±20

ГСО 4281-88 (ПГ±0,002%об)

0 - 500 млн'1

0- 10 млн'1

10 - 500 млн'1

±20

±20

ГСО 4282-88 (ПГ±0,004%об)

Хлор С1г

0-5 млн'1

0-1 млн'1

1 - 5 млн'1

±20

±20

Генератор ТДГ-01 с ИМ хлора по ИБЯЛ.418319.013 ТУ

0-15 млн'1

0-5 млн'1

5-15 млн'1

±20

±20

-/-

Аммиак NH3

0-50 млн'1

0-30 млн'1

30 - 50 млн'1

±20

±20

Генератор ГГС-03-03 с ГСО 427788 (ПГ±0,004%об)

0-100 млн'1

0-30 млн'1

30- 100 млн'1

±20

±20

-/-

0 - 200 млн'1

0-30 млн'1

30 - 200 млн'1

±20

±20

-/-

0 - 500 млн'1

0-30 млн'1

30 - 500 млн'1

±20

±20

Генератор ГГС-03-03 с ГСО 427988

(ПГ±0,02% об.)

0 - 1000 млн'1

0-100 млн'1

100 - 1000 млн'1

±20

±20

-/-

Диоксид серы

SO2

0-15 млн'1

0-5 млн'1

5-15 млн'1

±20

о гч

1 -н

ГСО 8372-2003 (ПГ±10%отн.)

0-50 млн'1

0-5 млн'1

5 -50 млн'1

±20

±20

ГСО 8372-2003 (ПГ±10%отн.) ГСО 8373-2003 (ПГ±7%отн.)

Оксид азота NO

0-100 млн'1

0-20 млн'1

20-100 млн'1

±20

±20

ГСО 8374-2003 (ПГ ±10% отн.)

ГСО 8375-2003

(ПГ±7%отн.)

Диоксид азота

NO2

0-10 млн'1

0 -1 млн'1

1 -10 млн'1

±20

±20

ГСО 8370-2003 (ПГ ±10% отн.)

0-20 млн'1

0 -1 млн'1

1 -20 млн'1

±20

±20

ГСО 8370-2003 (ПГ ±10% отн.)

г

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы    допускаемой

основной погрешности

Средства поверки

приведенной, %

относительной, %

ГСО 8371-2003 (ПГ±7%отн.)

0-50 млн'1

0-5 млн'1 5 -50 млн'1

±20

±20

ГСО 8370-2003 (ПГ±10%отн.) ГСО 8371-2003 (ПГ±7%отн.)

Водород Нг

0 - 1000 млн'1

0 - 1000 млн'1

± 10

ГГС-03-03 с ГСО 9168-2008 (ПГ ±4% отн.)

0 - 10000

млн'1

0 - 10000 млн'1

± 10

-

ГСО 3947-87 (ПГ±0,03% об.)

Диоксид углерода СОг

0 -1 %

0 -1 %

±2

-

ГСО 3760-87 (ПГ±0,008%об)

0-2%

0-2%

±2

-

ГСО 3763-87 (ПГ±0,016%об)

0-5%

0 - 5 %

±2

-

ГСО 3769-870, (ПГ±0,04% об.)

Хлороводород НС1

0-10 млн'1

0-3 млн'1 3 -10 млн'1

±20

±20

Генератор ТДГ-01 с ИМ хлористого водорода     по

ИБЯЛ.418319.013 ТУ

0-20 млн'1

0-3 млн'1

3-20 млн'1

±20

±20

Генератор ТДГ-01 с ИМ хлористого водорода     по

ИБЯЛ.418319.013 ТУ

Циановодород HCN

0 т. 20 млн'1

0 -1 млн'1

1-10 млн'1

±20

±20

Газоаналитический   комплекс

«МОГАИ-6»

Фтороводород HF

0-12 млн'1

0 -1 млн'1

1-12 млн'1

±20

±20

Генератор ТДГ-01с ИМ фтористого водорода по

ИБЯЛ.418319.013 ТУ

Озон Оз

0 - 0,4 млн'1

0-0,1 млн'1

0,1 -0,4 млн'1

±20

±20

Генератор озона ГС-024

Фосфин РНз

0-1,2 млн'1

0-0,1 млн'1

0,1 -1,2 млн'1

±20

±20

Установка газодинамическая высшей точности УВТ-Ф

ПРИЛОЖЕНИЕ Г

(справочное)

А1 - баллон с ГСО-ПГС

А 2 - вентиль точной регулировки

АЗ - ротаметр

A4-XNX

И - индикатор с местными показаниями

ИП - источник питания постоянного тока

В - вольтметр

R1 - катушка электрического сопротивления (100 Ом)

R2 - магазин сопротивления

Rl + R2 < 600 Ом

Газовые соединения выполнить трубкой ПВХ 4x1,5.

Рисунок Г.1 - Схема поверки XNX по токовому выходу (4-20 mA).

Al - баллон с ГСО-ПГС

А 2 - вентиль точной регулировки

АЗ - ротаметр

A4-XNX

ИК - измерительный контроллер

Газовые соединения выполнить трубкой ПВХ 4x1,5.

Рисунок Г.2 - Схема поверки XNX с измерительным контроллером.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
