Методика поверки «ГСИ. ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ВЫСОКОВОЛЬТНЫХ ВЫКЛЮЧАТЕЛЕЙ PME-500-TR» (Код не указан!)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

директора ФГУП «ВНИИМС»

.В. Гусенков

2016 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки г. Москва 2016

Настоящая методика устанавливает методы и средства первичной и периодических поверок измерителей параметров высоковольтных выключателей PME-500-TR, изготавливаемых фирмой «EuroSMC, S.A.», Испания.

Измерители параметров высоковольтных выключателей PME-500-TR (далее -приборы) предназначены для измерения:

• - силы постоянного тока (ток потребления привода выключателей);

• - электрического сопротивления (переходное сопротивление контактов выключателей);

• - временных интервалов (время включения и отключения выключателей).

Межповерочный интервал - 2 года.

Допускается проведение первичной поверки приборов при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка приборов в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аттестованные в качестве поверителей согласно ПР 50.2.012-94.

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (23 ± 5) °C;

• •     относительная влажность от 45 до 65 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.

• •     напряжение питания переменного тока (220,0 ± 2,2) В; частота (50,0 ± 0,5) Гц.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1.   Проверены документы, подтверждающие электрическую безопасность.

• 2.   Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3.   Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1    Метрологические характеристики, подлежащие определению

Определению подлежат погрешности измерений, перечисленные в таблицах 4-6:

Таблица 4 - Метрологические характеристики измерителей PME-500-TR в режиме измерения силы постоянного тока

Примечание: In. - верхний предел диапазона измерений, А.

е.м.р. - единица младшего разряда.

Таблица 5 - Метрологические характеристики измерителей PME-500-TR в режиме измерения электрического сопротивления

Примечание: Rn. - предел измерений, Ом;

е.м.р. - единица младшего разряда.

Таблица 6 - Метрологические характеристики измерителей PME-500-TR в режиме измерения временных интервалов

Примечание: t - измеренное значение временного интервала, с.

е.м.р. - единица младшего разряда.

• 7.2   Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1.    Комплектность должна соответствовать руководству по эксплуатации.

• 2.    Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3.    Не должно быть механических повреждений корпуса, лицевой панели, ЖК-дисплея, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4.    Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.3    Опробование

Проверить работоспособность ЖКИ и функциональных клавиш. Режимы, отображаемые на ЖКИ, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании прибор бракуется и подлежит ремонту.

Подтверждение соответствия программного обеспечения производить в следующем порядке:

• 1. Включить прибор.

• 2. Зафиксировать версию встроенного ПО, установленного в приборе, отображаемую в стартовом экране. Она должна быть не ниже 1.0.

При невыполнении этих требований поверка прекращается и прибор бракуется.

• 7.4   Определение пределов допускаемой абсолютной погрешности измерения силы постоянного тока

Определение погрешности производить методом прямого измерения поверяемым прибором силы тока, воспроизводимой эталонной мерой - калибратором.

В качестве эталонной меры силы постоянного тока использовать калибратор универсальный Fluke 9100.

Определение погрешности производить в следующем порядке:

• 1. Перевести поверяемый прибор в режим измерения силы постоянного тока. Сделать следующие установки:

• - продолжительность срабатывания («Duration Trip») - 2000 мс;

• - длина записи («Rec Length») - 200 мс;

• - антидребезг («Debounce Т») - 0,5 мс;

• - сигнал срабатывания («Trigger») - операция («Operation»).

• 2. Подключить к измерительным входам «Close» и «Trip» прибора калибратор.

• 3. Перевести калибратор в режим воспроизведения силы постоянного тока.

• 4. Провести измерения при любом выходном токе калибратора в диапазоне от 5,25 до 5,5 А в режимах последовательности операций «Включено» («Operation С») и «Отключено» («Operation О») (иначе «В» и «О»).

• 5. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

AI = Ix-Io               (1)

где:   1х - показания поверяемого прибора, А;

1₀ - показания калибратора, А;

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.5 Определение пределов допускаемой абсолютной погрешности измерения электрического сопротивления

Определение пределов допускаемой абсолютной погрешности измерения электрического сопротивления производить методом прямого измерения поверяемым прибором сопротивления, воспроизводимого эталонными мерами - шунтом и катушками сопротивления.

Определение погрешности производить в следующем порядке:

• 1. Перевести поверяемый прибор в режим измерения электрического сопротивления.

• 2. Подключая к измерительным входам прибора эталонные меры сопротивления, указанные в таблице 7, провести измерения по всем трем измерительным каналам прибора.

• 3. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

AR = Rx-Ro           (2)

где:  Rx - показания поверяемого прибора, Ом;

Ro - номинальное значение сопротивления эталонной меры, Ом;

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 7

• 7.6 Определение пределов допускаемой абсолютной погрешности измерения временных интервалов

Определение погрешности производить методом непосредственного сличения показаний поверяемого прибора с показаниями эталонного прибора - частотомера.

В качестве эталонного прибора использовать частотомер электронно-счетный 53132А.

Суть метода состоит в том, что для имитации быстрых срабатываний контактов выключателей используется сигнал в виде меандра частоты 50 Гц (период 200 мс) с внешнего генератора сигналов AFG-73051. Этот сигнал подается одновременно на вход эталонного частотомера и на вход поверяемого прибора через специальное устройство «Optomos Box» из комплекта прибора, которое содержит оптопары и представляет собой преобразователь последовательности импульсов в последовательность закрытых и открытых состояний МОП-транзистора. Устройство генерирует 5 В TTL прямоугольный сигнал частотой 50 Гц (периодом 200 мс) и питается от разъема PME-BUS с использованием разъема RJ-45. Выходной сигнал устройства подается на каналы измерения временных интервалов прибора: COM-CI; СОМ-С2; СОМ-СЗ; COM AUX1-AUX1 и COM AUX2-AUX2.

Определение погрешности производить в следующем порядке:

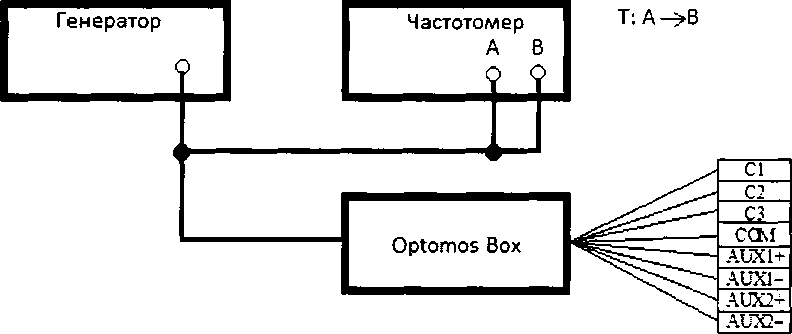

• 1. Собрать схему измерений согласно рисунку 1.

• 2. Перевести поверяемый прибор в режим измерения временных интервалов. Сделать следующие установки:

• - сигнал срабатывания («Trigger») - операция «В» («Operation С»);

• - длина записи («Rec Length») - 200 мс;

• - антидребезг («Debounce Т») - 0,5 мс;

• - дополнительные контакты («Auxl, Аих2») - вкл.

  Цикл "Включено"	Цикл "Выключено"
  Г "1 А_|     В        Т = А ► В	И г A L.   B«J     Т = А---*-В

Рис. 2

3. Перевести частотомер в режим измерения временных интервалов. Режимы запуска приведены на рисунке 2.

Входы измерителя PM-5OO-TR

Рис. 1

• 4. Перевести генератор в режим воспроизведения меандра частотой 50 Гц размахом 5 В.

• 5. Провести измерения временного интервала 100 мс в режимах последовательности операций «Включено» («Operation С») и «Отключено» («Operation О») (иначе «В» и «О») по каналам COM-CI; СОМ-С2; СОМ-СЗ; COM AUX1-AUX1 и COM AUX2-AUX2. Диаграммы измерений приведены на рисунке 3.

• 6. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

АТ = Тх-Т₀            (3)

где: Т_х - показания поверяемого прибора, с;

То - показания частотомера, с;

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Открыто

Сигнал генератора (ЮО мс)

С1-СОМ

С2-СОМ СЗ-СОМ AUX1+/AUX1-AUX2+/AUX2-

Рис. 3

При положительных результатах поверки на корпус прибора наносится знак поверки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей

поверки гасится, свидетельство о поверке аннулируется
