Методика поверки «ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ ТЕ-30 производства ООО «СОНЭЛ»» (МП ТЕ-30-16 )

СОГЛАСОВАНО

директор

(О_____2016 г.

УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ ТЕ-30 производства ООО «СОНЭЛ»

МЕТОДИКА ПОВЕРКИ

ТЕ-30-16 МП г. Видное

2016 г.

Содержание

• 1.  ВВОДНАЯ ЧАСТЬ

• 2.  ОПЕРАЦИИ ПОВЕРКИ

• 3.  СРЕДСТВА ПОВЕРКИ

• 4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5.  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6.  УСЛОВИЯ ПОВЕРКИ

• 7.  ПОДГОТОВКА К ПОВЕРКЕ

• 8.  ПРОВЕДЕНИЕ ПОВЕРКИ

• 9.  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

ПРИЛОЖЕНИЕ Б (Обязательное)

• 1.1 Настоящая методика поверки (далее по тексту - методика) распространяется на измерители параметров заземляющих устройств ТЕ-30 (далее по тексту - измерители) и устанавливает методику их первичной и периодической поверки.

• 1.2 Измерители подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 2 года.

• 2.1 При проведении поверки проводят операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по 9.1.

• 2.3 Периодическую поверку допускается проводить частично (приказ от 02.07.2015 г. №1815 Министерства Промышленности и Торговли Российской Федерации, п. 18) на основании письменного заявления владельца средства измерения (далее по тексту - СИ), оформленного в произвольной форме, если СИ используются для измерения меньшего числа величин или

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на измерители и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

-температура окружающей среды, °C

-атмосферное давление, кПа -относительная влажность воздуха, %

• 7.1 Средства поверки подготовить к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах (все средства поверки должны быть исправны и поверены).

• 7.2 Провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75.

• 7.3 Выдержать измерители в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1. Проверка метрологических характеристик должна производиться со штатными проводами из комплекта измерителя.

• 7.4 В соответствии с руководством по эксплуатации на поверяемый измеритель: установить номинальную частоту сети в измерителе равную 50 Гц; перед определением метрологических характеристик по п.8.6.5 - 8.6.6 провести калибровку измерительных клещей С-3.

• 8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие проверяемого измерителя следующим требованиям:

• - комплектность измерителя должна соответствовать перечню, указанному в паспорте;

• - серийный номер измерителя должен соответствовать указанному в паспорте;

• - не должно быть механических повреждений корпуса, дисплея, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

• - все разъемы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемые измерители бракуются и подлежат ремонту.

Результаты проверки считают положительными, если выполняются все вышеуказанные требования.

• 8.2 Проверка электрической прочности изоляции.

Проверку проводят одноминутным напряжением промышленной частоты. Измерения

Испытания проводить с помощью установки для проверки электрической безопасности GPI 745 А (далее по тексту - установка). Во время испытаний на измерители не подают питание, но автоматические выключатели сетевого питания устанавливают в положение «включено». На проверяемую цепь подать испытательное напряжение переменного тока частотой 50 Гц со среднеквадратичным значением 100 В, увеличивая его в течение 5 с до значения, указанного в таблице 3 для данной цепи. Поддерживать заданное значение напряжения неизменным в течение 1 мин.

Результаты проверки считают удовлетворительными, если не произошло пробоя изоляции или повторяющегося искрения. Появление коронного разряда или шума при испытаниях не является признаком неудовлетворительных результатов испытаний.

• 8.3  Проверка электрического сопротивления изоляции.

Перед проведением испытания измерители следуют отключить от внешнего блока питания и извлечь аккумулятор.

Проверку проводят между цепями, указанными в таблице 3.

Сопротивление изоляции измерять с помощью установки. Во время испытаний на измерители не подают питание, но автоматические выключатели сетевого питания устанавливают в положение «включено». На проверяемую цепь подать испытательное напряжение постоянного тока равное 500 В. Через 30 с после подачи испытательного напряжения произвести отсчёт показаний.

Результаты проверки считают удовлетворительными, если измеренные значения сопротивления не менее 100 МОм.

• 8.4  Опробование

Опробование измерителей проводится в следующей последовательности:

• 1) Подготовить измеритель в соответствии с руководством по эксплуатации.

• 2) Включить измеритель (при включении измерителя должен включиться дисплей).

• 3) Проверить работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш, должны соответствовать руководству по эксплуатации.

Результат проверки считается положительным, если при включении измерителя происходит включение дисплея, сохраняется работоспособность клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш, соответствуют руководству по эксплуатации.

• 8.5  Подтверждение соответствия программного обеспечения

Встроенное программное обеспечение (далее по тексту - ПО) подтверждается определением идентификационного наименования и номера версии ПО.

Для определения идентификационного наименования и номера версий встроенного ПО проверяют информацию, отображаемую на дисплее измерителя при его включении.

Результат определения идентификационного наименования считают положительным, если идентификационное наименование и номер версии программного обеспечения соответствует данным, указанным в Приложении Б.

• 8.6  Проверка допускаемых абсолютных погрешностей

  • 8.6.1 Проверка допускаемой абсолютной погрешности измерения действующего значения напряжения переменного тока (напряжение помех)

Проверку проводят в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

• 2) Активировать режим 2Р на поверяемом измерителе.

• 3) При помощи калибратора универсального Н4-101 (далее по тексту - калибратор) воспроизвести значения напряжения электрического тока в соответствии с таблицей А.1, представленной в приложении А.

• 4) При помощи измерителя произвести измерение напряжения (измерение происходит автоматически).

• 5) Зафиксировать показания U поверяемого измерителя, и результат занести в таблицу А.1, представленную в приложении А.

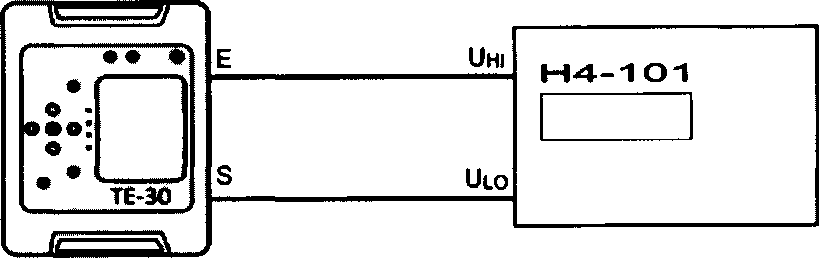

Рисунок 1 - Структурная схема проверки допускаемой абсолютной погрешности измерения действующего значения напряжения помех переменного тока основной частоты

где ТЕ-30 - поверяемый измеритель,

Н4-101 - калибратор универсальный Н4-101.

• 6) Рассчитать абсолютную погрешность измерения напряжения переменного тока (напряжения помех) основной частоты по формуле (1):

АХ = Хизм -Хуст                                              (1)

где Хуст - показания эталонного средства измерения;

Хизм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.1, представленной в приложении А.

• 8.6.2 Проверка допускаемой абсолютной погрешности измерения электрического сопротивления защитных проводников

Проверку проводят в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 2.

• 2) Активировать режим Rcont на поверяемом измерителе.

• 3) Провести компенсацию сопротивления измерительных проводников (в соответствии с эксплуатационной документацией) на поверяемом измерителе (функция AUTO ZERO) при нулевых положениях декадных переключателей магазина электрического сопротивления МС-6-01/3 (далее по тексту - МС-6-01/3).

• 4) Установить значения электрического сопротивления на МС-6-01/3 в соответствии с таблицей А.2, представленной в приложении А.

• 5) Измерение провести нажатием клавиши СТАРТ на поверяемом измерителе.

• 6) Зафиксировать показания Rcont поверяемого измерителя и результат занести в таблицу А.2, представленную в приложении А.



  МС-6-О1/3



Рисунок 2 - Структурная схема проверки допускаемой абсолютной погрешности измерения электрического сопротивления защитных проводников

где ТЕ-30 - поверяемый измеритель;

МС-6-01/3 -магазин электрического сопротивления МС-6-01/3.

• 7) Рассчитать допускаемую абсолютную погрешность измерения электрического сопротивления защитных проводников по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.2, представленной в приложении А.

• 8.6.3 Проверка допускаемой абсолютной погрешности измерения электрического сопротивления вспомогательных электродов

Проверку проводят в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 3.

• 2) Активировать режим 4Р и установить измерительное напряжение на поверяемом измерителе в соответствии с таблицей А.З.

• 3) Установить значения электрического сопротивления на МС-6-01/3 и на магазинах электрического сопротивления МС-3-100/3 (далее - МС-3-100/3 ) в соответствии с таблицей А.З, представленной в приложении А.

• 4) Измерение провести нажатием клавиши СТАРТ на поверяемом измерителе.

• 5) Зафиксировать показания Rh и Rs поверяемого измерителя и результаты занести в таблицу А.З, представленную в приложении А.

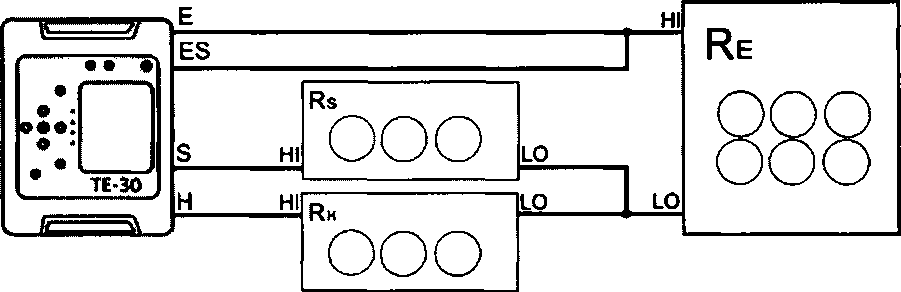

  Рисунок 3 - Структурная схема проверки допускаемой абсолютной погрешности измерения сопротивления вспомогательных электродов и сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов (режим 4Р)



где ТЕ-30 - поверяемый измеритель;

Re - магазин электрического сопротивления МС-6-01/3;

Rh и Rs - магазины электрического сопротивления МС-3-100/3.

• 6) Рассчитать допускаемую абсолютную погрешность измерения сопротивления вспомогательных электродов по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.З, представленной в приложении А.

• 8.6.4 Проверка допускаемой абсолютной погрешности измерения сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов

Проверку проводят в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 4.

• 2) Активировать режим ЗР и установить измерительное напряжение на поверяемом измерителе в соответствии с таблицей А.4, представленной в приложении А.4.

• 3) Установить значения электрического сопротивления на МС-6-01/3 и МС-3-100/3 в соответствии с таблицей А.4, представленной в приложении А.

• 4) Измерение провести нажатием клавиши СТАРТ на поверяемом измерителе.

• 5) Зафиксировать показания Re поверяемого измерителя и результаты занести в таблицу А.4, представленную в приложении А.

  Rs



  HI

  LO

  ООО

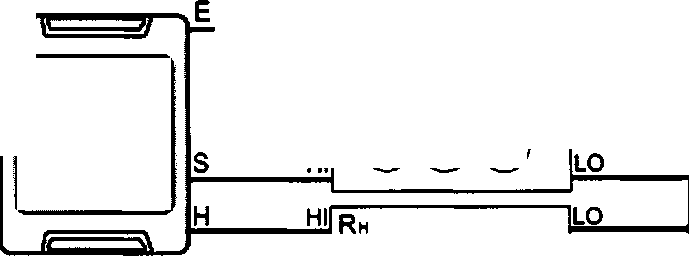

  Рисунок 4 - Структурная схема проверки допускаемой абсолютной погрешности измерения сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов (режим ЗР)

  	• • •'
  •
  • ♦ в *
  ~ •
  •	TI-3O

  ООО


где ТЕ-30 - поверяемый измеритель;

Re - магазин электрического сопротивления МС-6-01/3;

Rh и Rs - магазины электрического сопротивления МС-3-100/3.

• 6) Рассчитать допускаемую абсолютную погрешность измерения сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов (режим ЗР) по формуле (2).

AR ⁼ Rh3m -RycT - Rnp                                         (2)

где RycT - показания МС-6-01 /3;

Rk3m - показания поверяемого измерителя;

Rnp - сопротивление штатного проводника из комплекта измерителя = 0,026 Ом.

• 7) Собрать схему, представленную на рисунке 3.

• 8) Активировать режим 4Р и установить измерительное напряжение на поверяемом измерителе в соответствии с таблицей А. 5, представленной в приложении А.

• 9) Установить значения электрического сопротивления на МС-6-01/3 и МС-3-100/3 в соответствии с таблицей А.5, представленной в приложении А.

• 10) Измерение провести нажатием клавиши СТАРТ на поверяемом измерителе.

• 11) Зафиксировать показания Re поверяемого измерителя и результаты занести в таблицу А.5, представленную в приложении А.

• 12) Рассчитать допускаемую абсолютную погрешность измерения сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов (режим 4Р) по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.4 и А. 5, представленных в приложении А.

• 8.6.5 Проверка допускаемой абсолютной погрешности измерения сопротивления заземляющего устройства с использованием клещей в условиях влияния вспомогательных электродов. (При наличии измерительных клещей С-3 в комплекте измерителя).

Проверку проводят в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 5.

• 2) Активировать режим ЗР Я и установить измерительное напряжение на поверяемом измерителе в соответствии с таблицей А.6, представленной в приложении А.

• 3) Установить значения электрического сопротивления на МС-6-01/3 и МС-3-100/3 в соответствии с таблицей А.6, представленной в приложении А.

• 4) Измерение провести нажатием клавиши СТАРТ на поверяемом измерителе.

• 5) Зафиксировать показания поверяемого измерителя Re и результаты занести в таблицу А.6, представленную в приложении А.

  		.....—эгп
  		• • •
  	•
  	ф * © •
  	. •
  	<1	ТЕ-30

  s

  |Н

  HI

  Hi

  Rs

  ООО

  LO

  Rh

  ООО
  ILO

  HI

  LO



Рисунок 5 - Структурная схема проверки допускаемой абсолютной погрешности измерения сопротивления заземляющего устройства с использованием клещей в условиях влияния вспомогательных электродов. Режим ЗР Я.

где ТЕ-30 - поверяемый измеритель;

С-3 - измерительные клещи;

МС-6-01/3 -магазин электрического сопротивления;

МС-3-100/3 -магазин электрического сопротивления.

• 6) Рассчитать допускаемую абсолютную погрешность измерения сопротивления заземляющего устройства с использованием клещей в условиях влияния вспомогательных электродов по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.6, представленной в приложении А.

• 8.6.6 Проверка допускаемой абсолютной погрешности измерения сопротивления заземляющего устройства методом двух клещей. (При наличии измерительных клещей С-3 и генерирующих клещей N-1 в комплекте измерителя)

Проверку проводят в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 6.

• 2) Активировать режим ЯЯ.

• 3) Установить значения электрического сопротивления на МС-6-01/3 в соответствии с таблицей А.7, представленной в приложении А.

• 4) Измерение провести нажатием клавиши СТАРТ на поверяемом измерителе.

• 5) Зафиксировать показания поверяемого измерителя Re и результаты занести в таблицу А.7, представленную в приложении А.

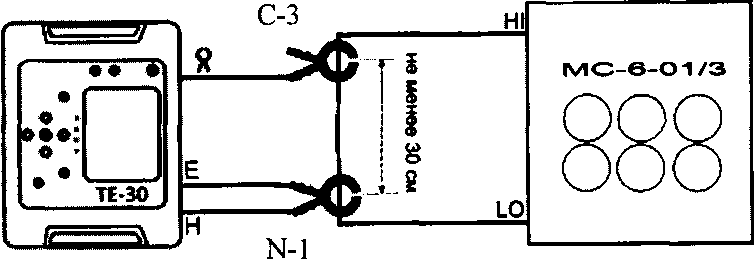

Рисунок 6 - Структурная схема проверки допускаемой абсолютной погрешности измерения сопротивления заземляющего устройства методом двух клещей. Режим RR.

где ТЕ-30 - поверяемый измеритель;

С-3 - измерительные клещи;

N-1 - генерирующие клещи;

МС-6-01/3 -магазин электрического сопротивления.

• 6) Рассчитать допускаемую абсолютную погрешность измерения сопротивления заземляющего устройства методом двух клещей по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.7, представленной в приложении А.

• 9.1  Результаты поверки измерителей оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2  При положительном результате поверки измерители удостоверяются знаком поверки и записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3  При отрицательном результате поверки измерители не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на измеритель.

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Внешний осмотр:

Проверка электрического сопротивления изоляции:

Проверка электрической прочности изоляции: Опробование:

Подтверждение соответствия программного обеспечения:

Таблица А.1 - Проверка допускаемой абсолютной погрешности измерения действующего значения напряжения переменного тока 0=50 Гц)

Таблица А.2 -

й абсолютной

защитных

й абсолютной

Таблица А.З -

вспомогательных

жа

Таблица А.4 - Проверка допускаемой абсолютной погрешности измерения сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов. Режим ЗР

Таблица А.5 - Проверка допускаемой абсолютной погрешности измерения сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов. Режим 4Р

Таблица А.6 - Проверка допускаемой абсолютной погрешности измерения сопротивления заземляющего устройства с использованием клещей в условиях влияния вспомогательных электродов. Режим ЗР + клещи (Только при наличии клещей С-3 в комплекте измерителя.)

Таблица А.7 - Проверка допускаемой абсолютной погрешности измерения сопротивления заземляющего устройства методом двух клещей. Ре-жим клещи + клещи (Только при наличии клещей N-1 и С-3 в комплекте измерителя.)

Таблица Б.1 - Характеристики программного обеспечения измерителей параметров заземляющих устройств

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
