Инструкция «Генератор телевизионных испытательных сигналов TG2000 фирмы "Tektronix Inc.", США» (Код не указан!)

УТВЕРЖДАЮ

Начальник ГЦИ СИ "Воентест"

С.И. Донченко

«•/Z »_______-Z.Z________2008 г.

Инструкция

Генератор телевизионных испытательных сигналов TG2000 фирмы «Tektronix Inc.», США

МЕТОДИКА ПОВЕРКИ

г. Мытищи, 2008 г.

• 1.1 Настоящая методика распространяется на генератор телевизионных испытательных сигналов TG2000 (далее по тексту - генератор), изготовленный фирмой «Tektronix Inc», США, заводской номер Ь36443, и устанавливает методы и средства первичной и периодической поверок.

• 1.2 Периодическая поверка генератора должна проводиться не реже 1 раза в год.

2.1 При проведении поверки выполнить операции, представленные в таблице 1. Таблица 1

• 3.1 При проведении поверки использовать средства измерений и вспомогательное обо

рудование, представленные в таблице 2. Таблица 2

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

• 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З) и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

• 4.2 Поверка генератора должна осуществляться лицами, изучившими эксплуатационную, нормативную и нормативно-техническую документацию.                           '

• 5.1 При проведении поверки генератора необходимо соблюдение следующих требований:

температура окружающего воздуха                   (20 ± 5)°С;

относительная влажность окружающего воздуха       (63 ± 15) %;

атмосферное давление                                (750 ±30) мм рт. ст.;

напряжение питающей сети                         (220 ± 5) В;

частота питающей сети                             (50 ±0,5) Гц.

• 6.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

выдержать приборы в условиях, указанных в п. 5, в течение не менее 1 ч;

выполнить операции, оговоренные в руководстве по эксплуатации на поверяемый генератор по его подготовке к поверке;

выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

осуществить предварительный прогрев приборов для установления их рабочего режима.

• 7 Проведение поверки

  • 7.1 Внешний осмотр

    • 7.1.1 При проведении внешнего осмотра установить соответствие генератора следующим требованиям:

наружная поверхность не должна иметь следов механических повреждений, которые могут влиять на работу генератора;

разъемы должны быть чистыми;

соединительные провода должны быть исправными;

комплектность генератора должна соответствовать указанной в технической документации.

• 7.1.2 Генератор, не удовлетворяющий данным требованиям, бракуется и направляется в ремонт.

• 7.2 Опробование

• 72.1 При опробовании генератора необходимо: подготовить его к работе в соответствии с указаниями РЭ; проверить работоспособность с помощью установки измерительной К2-76 или осциллографа с соответствующей полосой пропускания, для чего, включить питание и прогреть генератор в течение 30 минут. Результаты поверки считать удовлетворительными, если после самопроверки генератора его параметры соответствуют устанавливаемым значениям, в противном случае генератор бракуется и направляется в ремонт.

8. Определение метрологических характеристик

• 8.1 Определение частоты опорного кварцевого генератора, диапазона установки и относительной погрешности установки частоты

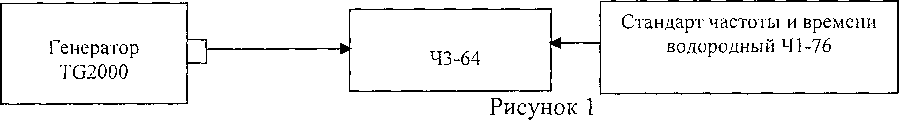

• 8.1.1 Определение частоты опорного кварцевого генератора и диапазона установки частоты проводить с помощью метода прямых измерений частоты выходного синусоидального сигнала. Собрать схему измерения в соответствии с рисунком 1.

От стандарта частоты и времени водородного 41-76 на опорный вход частотомера электронно-счетного 43-64 подать калиброванный сигнал частотой 5 МГц.

К опорному выходу генератора TG2000. При проверке частотомер 43-64 подключить Структурная схема соединения приборов приведена на рисунке 1.

Измерения необходимо проводить в следующей последовательности.

С опорного выхода генератора на вход частотомера 43-64 подать сигнал частотой 27 МГц. Выполнить измерения частоты.

Установить на основном выходе генератора частоту выходного синусоидального сигнала 10 МГц, амплитуду 500 мВ. Подключить к выходу генератора согласованную нагрузку сопротивлением 50 Ом. Выполнить измерения частоты выходного сигнала генератора TG2000.

Установить на выходе генератора частоту выходного синусоидального сигнала 100 МГц, амплитуду 500 мВ. Выполнить измерения частоты выходного сигнала генератора TG2000.

• 8.1.2 По результатам измерений рассчитать относительную погрешность установки частоты генератора в соответствии с формулой (1):



  i

(1)

где/изм. - значение частоты сигнала, измеренное частотомером, f_ycm, - значение частоты сигнала, установленное на генераторе.

• 8.1.3 Результаты поверки считать удовлетворительными, если: частота опорного кварцевого генератора составляет 27 МГц; диапазон установки частоты генератора изменяется от 10 до 100 МГц;

значения погрешности установки частоты синусоидального сигнала находятся в пределах ± 1-Ю'⁶.

8.2 Определение диапазона и относительной погрешности установки уровня выходного напряжения синусоидального сигнала

• 8.2.1 Диапазон и относительную погрешность установки уровня выходного напряжения синусоидального сигнала определять методом прямых измерений с помощью установки измерительной К2-76.

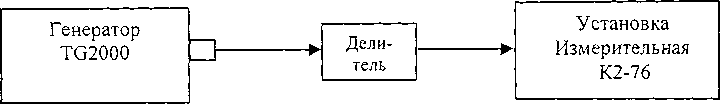

Собрать схему измерений в соответствии с рисунком 2.

Рисунок 2

На генераторе установить сигнал частотой 10 Гц и выходным напряжением 80 мВ. Провести измерения установкой измерительной К2-76. В соответствии с таблицей 3 провести измерения остальных значений напряжений выходного сигнала.

При выполнении выходного напряжения генератора 1040 мВ использовать внешний делитель из состава установки.

Таблица 3

• 8.2.2 По результатам измерений диапазона установки уровня выходного напряжения рассчитать относительную погрешность установки уровня выходного напряжения (5U) в соответствии с формулой (2):

SU ₌            ] оо % ,      (2)

U

уст

где U_U3M, - значение уровня выходного напряжения, измеренное установкой К2-76, U_ycm - значение уровня выходного напряжения, установленное на генераторе.

• 8.2.3 Результаты поверки считать удовлетворительными, если:

диапазон установки уровня выходного напряжения изменяется в пределах от 80 до 1040 мВ; значения погрешности установки уровня выходного напряжения синусоидального сигнала находятся в пределах ± 5 %.

• 8.3 Определение параметров импульсного сигнала

• 8.3.1 Определение параметров импульсного сигнала проводить с помощью установки измерительной К2-76 на частотах модулируемого сигнала 1; 20 и 30 МГц.

На генераторе выполнить следующие установки: режим генерирования прямоугольных импульсов положительной полярности;

длительность импульса 0,35 мкс;

амплитуда 800 мВ.

Аналоговый фильтр отключен. Длительность фронта и среза импульса измерить по уровню 0,1; 0,9 от полного размаха импульса.

Погрешность установки уровня выходного напряжения импульсного сигнала рассчитать по формуле (2).

• 8.3.2 Результаты поверки считать положительными, если параметры импульсного сигнала не превышают следующих значений:

максимальная частота тактовых импульсов...............................................36 МГц;

максимальное значение установки амплитуды выходного напряжения......... 800 мВ;

длительность фронта импульса...................................................................0,4 нс;

длительность среза импульса......................................................................¹ >->

значения погрешности установки уровня выходного напряжения....................± 10%;

выброс на вершине и в паузе импульса.......................................................5 %.

• 8.4 Определение выходного сопротивления генератора

• 8.4.1 Определение выходного сопротивления генератора провести с помощью вольтметра универсальным В7-54/2.

Собрать схему измерений в соответствии с рисунком 3.

Рисунок 3

Провести измерения вольтметром универсальным В7-54/2.

• 8.4.2 Результаты поверки считать удовлетворительными, если выходное сопротивление генератора составляет (75±1) Ом.

• 9.1 При положительных результатах поверки на генератор (техническую документацию) наносится оттиск поверительного клейма или выдается свидетельство установленной формы.

• 9.2 Значения характеристик, определенные в процессе поверки при необходимости заносятся в документацию.

• 9.3 В случае отрицательных результатов поверки применение генератора запрещается, на него выдается извещение о непригодности к применению с указанием причин.

Заместитель начальника отдела

ГЦИ СИ "Воентест" 32 ГНИИИ МО РФ

Старший научный сотрудник

ГЦИ СИ "Воентест" 32 ГНИИИ МО РФ

6
