Настоящая методика поверки (далее - МП) распространяется на установки вибрационные поверочные ВМВП, предназначенные для воспроизведения и измерения параметров вибрации с целью поверки и калибровки рабочих виброметров, пьезоэлектрических и токовихревых виброизмерительных преобразователей (далее ВИП) в условиях эксплуатации.

ВМВП является поверочной виброустановкой по ГОСТ Р 8.800-2012 и может быть использована в качестве рабочего эталона второго разряда.

Методика поверки (далее - МП) устанавливает методику первичной поверки установки вибрационной поверочной ВМВП, поверки после ремонта и периодической поверки.

Поверка установки вибрационной поверочной ВМВП производится юридическими лицами и индивидуальными предпринимателями, аккредитованными в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений.

Интервал между поверками- 2 года.

1 Операции поверки

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции	Номер пункта методики поверки	Проведение операции
Наименование операции	Номер пункта методики поверки	при первичной поверке и после ремонта	при периодической поверке
Внешний осмотр	5.1	+	+
Опробование	5.2	+	+
Проверка электрического сопротивления изоляции	5.3	+	+
Определение уровня собственных шумов в рабочей полосе частот	5.4	+	+
Определение индукции магнитного поля рассеяния	5.5	+	+
Определение коэффициента гармоник воспроизводимых параметров вибрации	5.6	+	+
Определение относительного коэффициента поперечного движения вибростола	5.7	+	+
Проверка рабочего диапазона воспроизводимых параметров вибрации	5.8	+	+
Проверка рабочего диапазона частот воспроизводимых параметров вибрации	5.9	+	+
Определение относительной погрешности встроенного виброметра	5.10	+	+
Определение основной относительной погрешности воспроизводимых параметров вибрации	5.11	+	+
Определение относительной погрешности измерения сигналов	5.12	+	-

Таблицы 1 - Продолжение

Наименование операции

Номер пункта методики поверки

Проведение операции

при первичной поверке и после ремонта

при периодической поверке

Определение относительной погрешности измерения напряжения постоянного тока

Определение относительной погрешности измерения постоянного тока

Определение относительной погрешности измерения размаха напряжения переменного тока

Проверка характеристик встроенного преобразователя заряда

Проверка диапазона преобразуемых зарядов

Определение коэффициента преобразования встроенного преобразователя заряда

Определение относительной погрешности коэффициента преобразования встроенного преобразователя заряда

Определение неравномерности АЧХ встроенного преобразователя заряда в заданной полосе частот

5.12.1
5.12.2
5.12.3

5.13

5.13.1
5.13.2
5.13.3
5.13.4

2 Средства поверки

2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Пункт методики

поверки

Наименование, тип, метрологические и основные технические характеристики средств поверки

Приме

чание

п.5.2,

п. 5.4 ,

п. 5.6 -

п. 5.10

Рабочий эталон 1-го разряда

Диапазон воспроизводимых виброускорений: от 1 до 10⁴ м/с²Диапазон частот: от 1-10^-1 до 2-10⁴ Гц

Доверительные границы относительной погрешности в диапазоне частот:

от 0,5 до 20 Гц: (840’³ - 240’²) % свыше 20 до 800 Гц: (5-10^-3 - 1-10^-2) % свыше 800 до 2000 Гц: (6-10^-3 - 2-10^-2) % свыше 2000 до 5000 Гц: (1-10^-2- 2^10^-2) %

1 шт.

п. 5.3

Мегомметр Ф4101, регистрационный номер в Госреестре: 4542-74 Номинальное напряжение100 В; 500 В

Диапазон измерения сопротивления изоляции от 0 до 100 МОм

Погрешность измерения: ± 2,5%

1 шт.

п. 5.5

Измеритель магнитной индукции ИМИ-641

Диапазон измерения магнитной индукции: от 1,0 до 2000 мТл Число разрядов индикатора 3,5, Приведенная относительная погрешность измерений, 2,5%

1 шт.

п. 5.6

Измеритель нелинейных искажений С6-15, регистрационный номер в Госреестре: 9081-83

Диапазон частот при измерении коэффициента гармоник: от 20 Гц до 200 кГц

Диапазон напряжений при измерении коэффициента гармоник: от 0,003 до 100 В

Погрешность измерения:

в диапазоне частот (20 - 200 Гц): ±(0,05 Кгп+0,06)%

в диапазоне частот (200Гц - 20 кГц) ±(0,05 Кгп+0,02)%

1 шт.

п.5.2,

п.5.4 -п. 5.10, п. 5.12,

п. 5.13

Источник питания постоянного тока регулируемый Б5-3005, регистрационный номер в Госреестре: 37470-08

Диапазон выходного напряжения постоянного тока от 0 до 30 В Диапазон выходного постоянного тока от 0 до 5А Погрешность измерения:

±(0,5%+0,1В), ±(0,5%+0,01А)

1 шт.

п.5.12.3,

п.5.13

Генератор сигналов произвольной формы 33220A, регистрационный номер в Госреестре: 32993-09

Диапазон частот от 1 мкГц до 20 МГц, разрешение 1 мкГц Диапазон установки размаха напряжения выходного сигнала: от 10 мВ до 10 В,

Погрешность установки: ± (1 %+1мВ)

1 шт.

Таблица 2 - Продолжение

Пункт методики поверки

Наименование, тип, основные технические характеристики средств поверки

Приме

чание

п.5.12,

п.5.13

Мультиметр цифровой 34401A, регистрационный номер в Госреестре: 54848-13 Диапазон измеряемых СКЗ напряжений переменного тока: от 1 мВ до 750 В

Диапазон постоянного тока: от 1 мкА до 3А

Базовая погрешность: ± 0,05%

1 шт.

Примечание - Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

2.2 Все вышеуказанные средства измерения должны быть поверены и иметь действующие свидетельства о поверке.

3 Требования безопасности

3.1 Соблюдайте при проведении поверки требования, изложенные в

ГОСТ 12.2.007.0-75 "Изделия электротехнические. Общие требования безопасности".

3.2 Предусмотрите возможность заземления средств поверки и поверяемого средства у рабочего места для предупреждения поражения электрическим током.
3.3 Производите подсоединение средств поверки к поверяемой вибрационной установке при выключенном напряжении питания.
3.4 К поверке допускаются лица, аттестованные в качестве поверителей, изучившие эксплуатационную документацию на поверяемые средства, средства поверки, а также прошедшие инструктаж по технике безопасности в установленном порядке.

4 Условия поверки и подготовка к ней

4.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °С.................................................18 - 25;

относительная влажность воздуха, %.....................................................................40 - 80;

атмосферное давление, кПа (мм рт ст).................................. 96 - 104 (720 - 780).

4.2 Перед выполнением поверки должны быть выполнены следующие подготовительные работы:

1) ознакомление с техническим описанием поверяемой установки вибрационной поверочной ВМВП и принципом работы, изложенным в руководстве по эксплуатации ЖЯИУ.421439.001 РЭ;
2) проверка комплектности поверяемой установки вибрационной поверочной ВМВП по паспорту ЖЯИУ.421439.001 ПС;
3) подключение средств поверки к поверяемой установке вибрационной поверочной ВМВП в соответствии со схемами, приведенными в приложениях к настоящей МП, при выключенном напряжении питания;
4) заземление корпуса виброустановки ВУ и модуля питания МП, входящих в состав установки вибрационной поверочной ВМВП, а также средств поверки на рабочем месте;
5) включение и прогрев приборов в течение времени, указанного в эксплуатационной документации на соответствующие средства измерения.

Эталонные и вспомогательные приборы и приспособления должны быть подготовлены к выполнению поверки в соответствии с руководствами по эксплуатации на них.

5 Проведение поверки

ЗАДАНИЕ РЕЖИМОВ РАБОТЫ И СООТВЕТСТВУЮЩИХ ПАРАМЕТРОВ ОСУЩЕСТВЛЯЕТСЯ ПРИ ПОМОЩИ КЛАВИАТУРЫ ПО ДИСПЛЕЮ, РАСПОЛОЖЕННЫХ НА КРЫШКЕ ВИБРОУСТАНОВКИ ВУ.

ДЛЯ ОПТИМАЗИЦИИ РАБОТ АО «ВИБРО-ПРИБОР» РЕКОМЕНДУЕТ ПРОВОДИТЬ ПОВЕРОЧНЫЕ РАБОТЫ УСТАНОВКИ ВИБРАЦИОННОЙ ПОВЕРОЧНОЙ ВМВП В РЕЖИМЕ «ПОВЕРКА».

ИНСТРУКЦИИ ПО НАСТРОЙКЕ ПАРАМЕТРОВ ВМВП ПРИВЕДЕНЫ ПРИЛОЖЕНИИ А К РУКОВОДСТВУ ПО ЭКСПЛУАТАЦИИ НА УСТАНОВКУ ВИБРАЦИОННУЮ ПОВЕРОЧНУЮ ВМВП.

5.1 Внешний осмотр

Проверка проводится путем сравнения изделия с чертежами.

Проверка проводится внешним осмотром изделия. При этом следует обращать внимание на качество защитно-декоративных покрытий, на отсутствие потеков, утолщений по краям и кромкам, отслаиваний. Изделие и его отдельные элементы не должны иметь механических повреждений (забоин, вмятин, царапин, рваных кромок, трещин, отколов, сорванных шлицев, резьбы и т.п.), а также следов коррозии.

Острые кромки деталей должны быть закруглены или притуплены фаской.

Поверхности деталей и узлов, на которых покрытия нарушены при выполнении технологических операций, предусмотренных чертежами, должны быть защищены от коррозии соответствующими покрытиями.

Все неподвижные соединения, выполненные при помощи сварки, пайки, расклейки, развальцовки, штамповки и т.п. не должны иметь заусенцев, разрывов, пористости, прожогов и других дефектов.

Результаты проверки считаются удовлетворительными, если внешний вид изделий вибрационной установки ВМВП не имеет дефектов наружной отделки и соответствует сборочным чертежам на изделия.

5.2 Опробование

Подключите установку вибрационную поверочную ВМВП в соответствии со схемой, приведенной в приложении А настоящей МП.

Задайте на установке вибрационной поверочной ВМВП с помощью эталонного виброметра виброускорение Азад. = 10 м/с² на частоте 160 Гц в течение двух минут. Измерьте с помощью встроенного виброметра виброустановки ВУ значение виброускорения (Адоп.,м/с ).

Установка вибрационная поверочная ВМВП выдержала испытания, если измеренное встроенным виброметром значение виброускорения Адоп. не отличается от задаваемого по эталонному виброметру на величину, более 15 %.

5.3 Проверка электрического сопротивления изоляции цепи питания

Проверка проводится мегаомметром с напряжением 100 В следующим образом.

Измерьте сопротивление изоляции между соединенными вместе контактами 4 и 6 соединителя Сеть 24В и корпусом виброустановки ВУ при включенном положении выключателя Вкл., расположенного на верхней панели виброустановки ВУ.

Затем измерьте сопротивление изоляции между соединенными вместе выводами сетевого шнура SCZ-1 и корпусом модуля питания МП при включенном положении выключателя Вкл., расположенного на верхней панели модуля питания.

Отсчет показаний производится по истечении времени, за которое показания мегаомметра практически устанавливаются.

Вибрационная установка ВМВП выдержала испытание, если электрическое сопротивление изоляции больше значения 20 МОм.

5.4 Определение уровня собственных шумов в рабочей полосе частот

Включите виброустановку ВУ с помощью тумблера Вкл. При этом должны включиться следующие световые индикаторы:

Сеть модулей УМ, УПС, УСД; Исправен модулей УПС и УСД.

Определите уровень собственных шумов в рабочей полосе частот. Для чего, не задавая входного сигнала, зафиксируйте уровень собственных шумов А_ш , V_ш и S_ш (в зависимости от воспроизводимого параметра вибрации) на измерительном приборе эталонного виброметра.

Вибрационная установка ВМВП выдержала испытание, если измеренные значения уровня собственных шумов не превышают:

0,04 м/с² - при воспроизведении виброускорения;

0,06 мм/с - при воспроизведении виброскорости;

3 • 10^-4 мм - при воспроизведении виброперемещения.

5.5 Определение индукции магнитного поля рассеяния

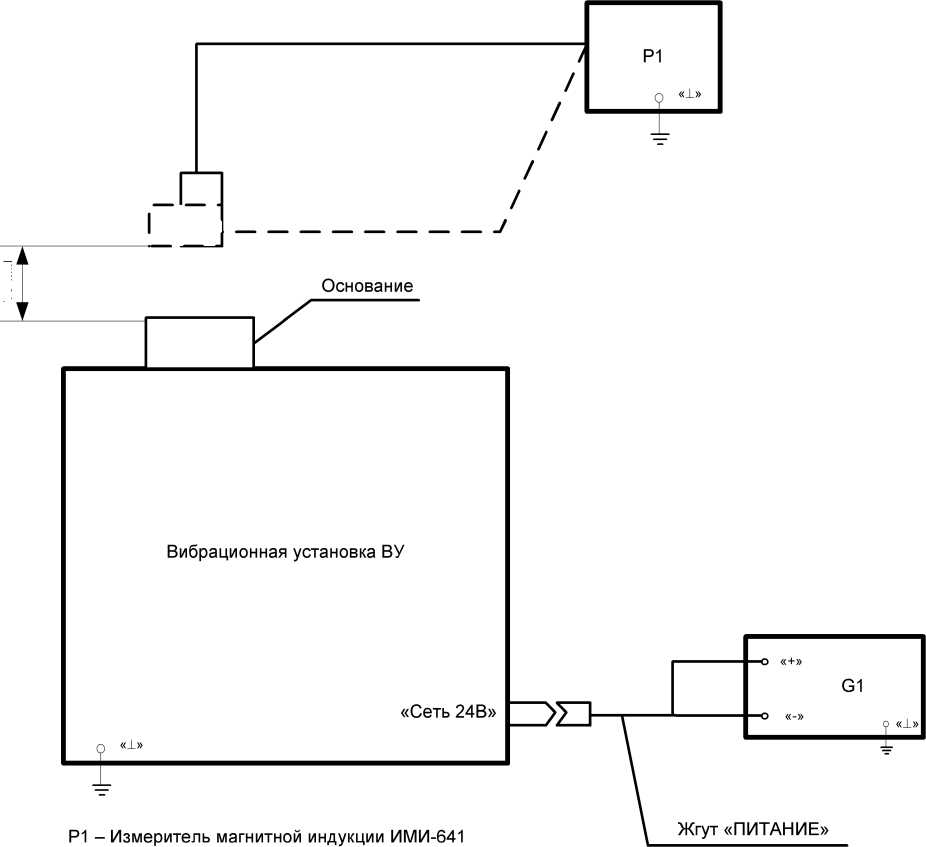

Подключите установку вибрационную поверочную ВМВП в соответствии со схемой, приведенной в приложении Б настоящей МП.

При отсутствии сигнала возбуждения от задающего генератора вибрационной установки при включенном питании измерьте индукцию магнитного поля рассеяния на высоте не более 10 мм над основанием, предназначенным для установки поверяемого вибропреобразователя.

Измерение производят при помощи измерителя магнитной индукции.

Определите вертикальную и максимальную составляющие магнитной индукции поля рассеяния.

Установите чувствительный элемент вертикально по отношению к основанию вибрационной установки на расстоянии 10 мм и измерьте вертикальную составляющую магнитной индукции В_верт.

Установите чувствительный элемент горизонтально по отношению к основанию вибрационной установки на расстоянии 10 мм и изменяя направление чувствительного элемента в горизонтальной плоскости, определите направление максимального значения горизонтальной составляющей магнитной индукции.

Измерьте максимальное значение горизонтальной составляющей магнитной индукции Вгор.

Определите модуль вектора магнитной индукции поля рассеяния |B| по формуле (1):

B =7В:.,, + В_г^!, , мТл (1)

Установка вибрационная поверочная ВМВП выдержала испытания, если рассчитанное значение индукции магнитного поля рассеяния на расстоянии 10 мм от поверхности вибростола не превышает 10 мТл.

5.6 Определение коэффициента гармоник воспроизводимых параметров вибрации

Подключите установку вибрационную поверочную ВМВП в соответствии со схемой, приведенной в приложении В настоящей МП.

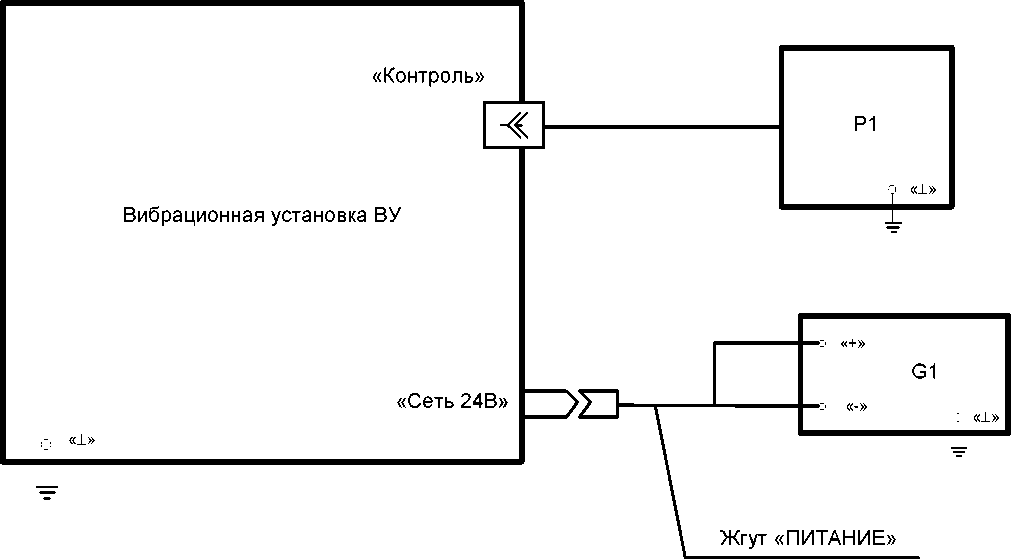

Подключите к соединителю Контроль модуля УПС виброустановки ВУ измеритель нелинейных искажений и осциллограф универсальный для наблюдения формы сигнала воспроизводимого виброускорения.

Коэффициент гармоник воспроизводимых параметров вибраций определяется только для воспроизводимого виброускорения на верхнем пределе диапазона измерения A_max, зависящего от задаваемой частоты:

A_max = (3,5 • (f -10) + 9) м/с² в диапазоне частот f от 10 до 16 Гц;

A_max = (5 • (f -16) + 30) м/с² в диапазоне частот f свыше 16 до 30 Гц;

A_max = 100 м/с² в диапазоне частот f свыше 30 до 5000 Гц.

Последовательно задайте на установке вибрационной поверочной ВМВП значения амплитуды виброускорения Ас_т на частотах F_i в соответствии с таблицей Ж.6 Приложения Ж настоящей МП. Частоты Fi соответствуют значениям 1/3 октавного ряда рабочего диапазона частот (включая граничные точки).

На каждой фиксированной частоте измерьте коэффициент гармоник K_ri.

На частотах в диапазоне от 10 до 20 Гц допускается определять коэффициент гармоник (Кг) с помощью разложения записанной реализации виброускорения в ряд Фурье на гармонические составляющие по формуле (2):

С ₂² + С₃² +... + С²

_С2

•100%

(2)

где: С₁, С₂, C₃,....,C_N - амплитуды 1-й, 2-й, 3-й, ..., N-й гармонических составляющих разложения записанной реализации виброускорения в ряд Фурье.

Установка вибрационная поверочная ВМВП выдержала испытания, если измеренные значения воспроизводимых параметров вибраций всех коэффициентов гармоник не превышают 10%.

5.7 Определение относительного коэффициента поперечного движения вибростола

Закрепите на основании виброустановки ВУ эталонный трехкомпонентный вибропреобразователь из состава эталонного виброметра.

Последовательно задавайте на установке вибрационной поверочной ВМВП значения амплитуды виброускорения A_z, равного 0,3 от верхней границы диапазона воспроизведения виброускорения, на частотах Fi с соответствии с таблицей Ж.7 приложения Ж настоящей МП. Частоты Fi соответствуют значениям 1/3 октавного ряда рабочего диапазона частот (включая граничные точки).

На каждой фиксированной частоте по каждой из осей снимите показания выходного сигнала эталонного вибропреобразователя: А_х, и А_у.

Рассчитайте относительный коэффициент поперечного движения вибростола (Ко._п) вибрационной установки ВМВП по формуле (3):

(3)

Установка вибрационная поверочная ВМВП выдержала испытания, если рассчитанное значение коэффициента поперечного движения вибростола Ко._п не более 20 %.

Примечание: 63 Гц - частота собственного резонанса вибрационной установки (относительный коэффициент поперечного движения вибростола на данной частоте не нормируется).

5.8 Проверка рабочего диапазона воспроизводимых параметров вибрации

Испытание проводят одновременно с испытаниями на проверку уровня собственных шумов и определение коэффициента гармоник воспроизводимых параметров вибрации по пп. 5.4 и 5.6, соответственно.

За максимальное значение параметра (виброускорения, виброскорости, виброперемещения), воспроизводимого (измеряемого) виброустановкой, принимают такое значение, при котором коэффициент гармоник соответствующего параметра (виброускорения, виброскорости, виброперемещения) не превышает 10 %.

За минимальное значение параметра (виброускорения, виброскорости, виброперемещения), воспроизводимого (измеряемого) виброустановкой, принимают такое значение, которое превышает уровень собственных шумов эталонного виброметра на 14 дБ (~ в 5 раз).

Установка вибрационная поверочная ВМВП выдержала испытания, если обеспечивается воспроизведение параметров вибрации, задаваемых установкой, в следующих диапазонах:

- амплитудное значение виброускорения:

от Amin = 0,4 м/с² до Amax= (3,5 • (f -10) + 9) м/с² в диапазоне частот f от 10 до 16 Гц, что соответствует значению от 0,4 до 30 м/с² согласно описанию типа на ВМВП;

до Amax= (5 • (f -16) + 30) м/с² в диапазоне частот f свыше 16 до 30 Гц, до Amax=100 м/с² в диапазоне частот f свыше 30 до 5000 Гц,

что соответствует значению от 0,4 до 100 м/с² согласно описанию типа на ВМВП; - амплитудное значение виброскорости в рабочем диапазоне:

min max

от V_min =----^m— мм/с до V_max =----^m0^x— мм/с в диапазоне частот f от 10 до 1000 Гц,

^min 2•Ю^-3 •nf ^max 2•Ю^-3 •nf

что соответствует значению от 0,8 до 199 мм/с на базовой частоте 80 Гц согласно описанию типа на ВМВП;

- амплитудное значение виброперемещения в рабочем диапазоне

^Amin

^{от Smin} (2nf)² • ' ^{до S}

max

(2nf) ² •10^-3

мм в диапазоне частот f от 10 до 500 Гц,

что соответствует значению от 0,005 до 0,25 мм на базовой частоте 80 Гц согласно описанию типа на ВМВП.

5.9 Проверка рабочего диапазона частот воспроизводимых параметров вибрации

Испытание проводят одновременно с испытаниями на проверку диапазонов воспроизводимых параметров вибраций по методу п. 5.8 настоящей МП.

Установка	вибрационная поверочная ВМВП выдержала испытания, если
минимальные и	максимальные значения частот, воспроизводимых вибрационной

установкой, при которых основная относительная погрешность воспроизводимых параметров вибраций не превышает задаваемых пределов, соответствуют значениям:

от 10 до 5000 Гц - при воспроизведении виброускорения;

от 10 до 1000 Гц - при воспроизведении виброскорости; от 10 до 500 Гц - при воспроизведении виброперемещения.

5.10 Определение относительной погрешности встроенного виброметра

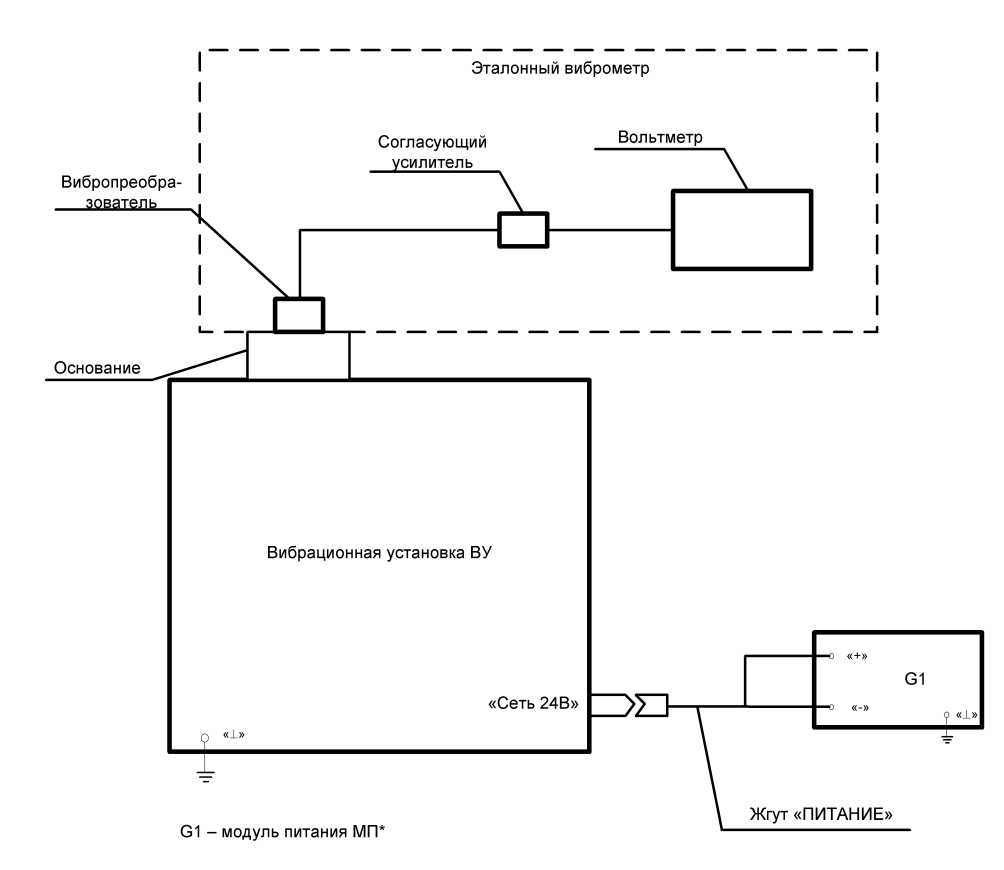

Подключите установку вибрационную поверочную ВМВП и измерительные приборы в соответствии со схемой подключения, приведенной в Приложении А настоящей МП.

Выберите воспроизводимый параметр вибрации: амплитудное значение виброускорения.

Задайте на виброустановке ВУ при помощи клавиатуры амплитуду виброускорения Аст = 10 м/с². Последовательно задавайте на виброустановке ВУ частоты Fi в диапазоне от 10 до 5000 Гц (включая граничные точки) значениями, указанными в таблице Ж.8 приложения Ж настоящей МП.

На каждой фиксированной частоте снимите показания измерительного прибора эталонного виброметра Аэт.

Определите относительную погрешность встроенного виброметра при воспроизведении виброускорения в рабочем диапазоне частот (5f, %) по формуле (4):

_- A 1 эт ^эт.баз / *100

эт.баз

(4)

где: А_эт._баз - амплитудное значение виброускорения, измеренное эталонным виброметром на базовой частоте F^ = 160 Гц.

Задавайте на виброустановке ВУ при помощи клавиатуры на базовой частоте Б_баз = 160 Гц значения амплитуды виброускорения Ас_т от 0,4 до 100 м/с² (включая граничные точки) в соответствии с таблицей Ж.8 приложения Ж настоящей МП.

На каждой фиксированной точке снимите показания измерительного прибора эталонного виброметра Аэт.

Определите относительную погрешность встроенного виброметра при воспроизведении виброускорения в рабочем диапазоне амплитуд (6_а, %) по формуле (5):

(_А_-_А 1

& — \ ст эт / * 100

(5)

^a А

эт

Рассчитайте относительную погрешность встроенного виброметра при воспроизведении виброускорения по формуле (6):

д_4S + sa

(6)

где: 5f - максимальное значение относительной погрешности встроенного виброметра рабочем диапазоне частот, рассчитанное по формуле (4), %

5_a - максимальное значение относительной погрешности встроенного виброметра рабочем диапазоне амплитуд, рассчитанное по формуле (5), %.

Выберите воспроизводимый параметр вибрации: амплитудное значение

виброскорости.

Задайте на виброустановке ВУ при помощи клавиатуры амплитуду виброскорости Ver = 10 мм/с. Последовательно задавайте на виброустановке ВУ частоты F_i рабочего диапазона частот от 10 до 1000 Гц (включая граничные точки) значениями, указанными в таблице Ж.8 приложения Ж настоящей МП.

На каждой фиксированной частоте снимите показания измерительного прибора эталонного виброметра У_эт.

Определите относительную погрешность встроенного виброметра при воспроизведении виброскорости в рабочем диапазоне частот (6_f, %) по формуле (7):

S ^^V'!rn ^V3T.6a3 ) «100

^Vэт.баз

(7)

где: У_эт._баз - амплитудное значение виброскорости, измеренное эталонным виброметром на базовой частоте Ббаз = 80 Гц.

Задайте на виброустановке ВУ при помощи клавиатуры на базовой частоте Б_баз = 80 Гц значения амплитуды виброскорости У_ст в диапазоне от 0,8 до 199 мм/с (включая граничные точки) в соответствии с таблицей Ж.8 приложения Ж настоящей МП.

На каждой фиксированной точке снимите показания измерительного прибора эталонного виброметра У_эт.

Определите относительную погрешность встроенного виброметра при воспроизведении виброскорости в рабочем диапазоне амплитуд (6_a, %) по формуле (8):

V - V )

S _\^---.100 (8)

^aV

эт

Рассчитывайте относительную погрешность встроенного виброметра при воспроизведении виброскорости по формуле (6).

Выберите воспроизводимый параметр вибрации: амплитудное значение

виброперемещения.

Задайте на виброустановке ВУ при помощи клавиатуры амплитуду виброперемещения S^- значениями, указанными в таблице Ж.8 приложения Ж настоящей МП. Последовательно задавайте на виброустановке ВУ частоты Fi рабочего диапазона частот от 10 до 500 Гц (включая граничные точки). На каждой фиксированной частоте снимают показания измерительного прибора эталонного виброметра S_OT.

Определите относительную погрешность встроенного виброметра при воспроизведении виброперемещения в рабочем диапазоне частот (6f, %) по формуле (9):

fs - V 1

эт.баз

3 _ у-’эт эт.баз ' . 100

(9)

где: S^ - амплитудное значение виброперемещения, измеренное эталонным виброметром на базовой частоте = 80 Гц.

Задайте на виброустановке ВУ при помощи клавиатуры на базовой частоте и Б_баз = 80 Гц значения амплитуды виброперемещения Sc_T в диапазоне от 0,005 до 0,25 мм (включая граничные точки) в соответствии с таблицей Ж.8 приложения Ж настоящей МП.

На каждой фиксированной точке снимите показания измерительного прибора эталонного виброметра S_OT.

Определите относительную погрешность встроенного виброметра при воспроизведении виброперемещения в рабочем диапазоне амплитуд (6_a, %) по формуле (10):

fV - V 1

3 _ ст 'эт ' .100

эт

Рассчитывайте относительную погрешность встроенного виброметра воспроизведении виброперемещения по формуле (6).

(10)

при

Установка вибрационная поверочная ВМВП выдержала испытания, если рассчитанная относительная погрешность встроенного виброметра находится в пределах:

- на базовых частотах 80 Гц и 160 Гц..............................................................±1,5 %;

при воспроизведении виброускорения:

- в диапазоне частот от 30 до 5000 Гц................................................................±3 %;
- в диапазоне частот от 10 до 5000 Гц................................................................±4 %;

при воспроизведении виброскорости:

- в диапазоне частот от 30 до 1000 Гц...............................................................±3 %;
- в диапазоне частот от 10 до 1000 Гц................................................................±4 %;

при воспроизведении виброперемещения:

- в диапазоне частот от 30 до 500 Гц.................................................................±3 %;
- в диапазоне частот от 10 до 500 Гц.................................................................±4 %.

5.11 Определение основной относительной погрешности воспроизводимых параметров вибрации

Определите основную относительную погрешность воспроизводимых параметров вибраций (Л_уст) при доверительной вероятности 0,95 по формуле (11):

^Луст _ ±1Дд/^З0 ^Л + ^дГ ± ЗОп + ^дН

(11)

где: д₀ - относительная погрешность эталонных СИ, с помощью которых проводится поверка установки вибрационной поверочной ВМВП, %;

Л - относительная погрешность встроенного виброметра (рассчитывают по п. 5.10 настоящей МП);

д_Г - дополнительная относительная погрешность, вызванная наличием гармонических составляющих, %, определяемая по формуле (12):

(12)

где: К_г - максимальное абсолютное значение коэффициента гармоник, в относительных единицах;

5_оп - дополнительная относительная погрешность, вызванная наличием поперечного движения стола вибрационной установки в рабочем диапазоне частот, %, определяемая по формуле (13):

о.п

100

(13)

где: K _о_._п - максимальное значение относительного коэффициента поперечного движения стола вибрационной установки, %;

К_п = 1,0 % - относительный коэффициент поперечной чувствительности встроенного вибропреобразователя (акселерометр мод. 4384);

5_н - дополнительная относительная погрешность, вызванная нестабильностью вибрационной установки за время непрерывной работы, %, определяемая следующим образом.

Повторите измерения коэффициента гармоник воспроизводимых виброускорений и относительного коэффициента поперечного движения вибростола. Измерения проводят через каждые два часа после включения и прогрева установки вибрационной поверочной ВМВП в течение восьми часов (время непрерывной работы вибрационной установки).

Определите основную относительную погрешность воспроизведения параметров вибрации установки вибрационной поверочной ВМВП после каждого измерения по формулам (14), (15):

⁵t=0 = ±^1,Ц/ ⁵0 +А² + ⁵r(t=0) + ⁵on(t=0) ⁽¹⁴⁾

⁵t = ±^1,Ц/⁵² +А² + ⁵r(t) + ⁵o._n(t) ⁽¹⁵⁾

По результатам вычислений определите максимальное значение дополнительной относительной погрешности, вызванной нестабильностью работы установки вибрационной поверочной ВМВП за время непрерывной работы, 5_н , по формуле (16):

(16)

Установка вибрационная поверочная ВМВП выдержала испытания, если рассчитанная основная относительная погрешность воспроизводимых параметров вибраций находится в пределах:

- на частоте 160 Гц (при воспроизведении виброускорения).....................................± 2 %;
- на частоте 80 Гц (при воспроизведении виброскорости и виброперемещения)....± 2 %;
- в диапазоне частот от 30 до 5000 Гц...........................................................................± 4 %;
- в диапазоне частот от 10 до 5000 Гц...........................................................................± 5 %.

5.12 Определение относительной погрешности измерений сигналов

5.12.1 Определение относительной погрешности измерения напряжения постоянного тока

Произведите подключение установки вибрационной поверочной ВМВП в соответствии со схемой, приведенной в приложении Г настоящей МП.

Включите установку вибрационную поверочную ВМВП с помощью тумблера Вкл. При этом должны включиться следующие световые индикаторы:

Сеть модулей УМ, УПС, УСД; Исправен модулей УПС и УСД.

Время прогрева установки вибрационной поверочной ВМВП не менее 5 минут.

В соответствии с инструкциями по настройке параметров, приведенными в Приложении А к Руководству по эксплуатации на установку вибрационную поверочную ВМВП, выберите необходимый режим для измерения напряжения постоянного тока. При этом значения воспроизводимых параметров вибраций должны быть равны нулю.

Установите по мультиметру P1 с помощью резистора R2 напряжение источника G1 значениями, приведенными в таблице Ж.10 приложения Ж настоящей МП и соответствующими диапазону измерения напряжения постоянного тока от 0,3 до 10 В.

Количество задаваемых значений напряжения постоянного тока должно быть не менее 10, включая граничные точки.

При этом для каждого из установленных значений напряжения постоянного тока, снимают показания дисплея виброустановки ВУ.

По результатам показаний рассчитайте относительную погрешность измерения выходного напряжения постоянного тока (5и, %) по формуле (17):

(17)

₌ ^^Uu³M_^U3m) ,100

^U эт.

где:	U _изм - измеренные значения напряжения постоянного тока по дисплею виброустановки ВУ, В; U _эт - эталонные задаваемые значения напряжения постоянного тока, В.

Установка вибрационная поверочная ВМВП выдержала испытания, если рассчитанная относительная погрешность измерения напряжения постоянного тока находится в пределах ± 1 %.

5.12.2 Определение относительной погрешности измерения силы постоянного тока

Поверка проводится одновременно с поверкой по п. 5.12.1 настоящей МП.

Произведите подключение установки вибрационной поверочной ВМВП в соответствии со схемой, приведенной в приложении Д настоящей МП.

В соответствии с инструкциями по настройке параметров, приведенными в Приложении А к Руководству по эксплуатации на установку вибрационную поверочную ВМВП, выберите необходимый режим для измерения силы постоянного тока. При этом значения воспроизводимых параметров вибраций должны быть равны нулю.

Установите по мультиметру P1 с помощью резистора R2 постоянный ток источника G1 значениями, приведенными в таблице Ж.10 приложения Ж настоящей МП и соответствующими диапазону измерения силы постоянного тока от 0,5 до 20 мА. Количество задаваемых значений постоянного тока должно быть не менее 10, включая граничные точки.

При этом для каждого из установленных значений силы постоянного тока, снимите показания дисплея виброустановки.

По результатам показаний рассчитайте относительную погрешность измерения силы постоянного тока (5i, %) по формуле (18):

5_I = ~^1эт^ -100 (18)

I эт.

где: I _изм - измеренные значения силы постоянного тока, снятые по дисплею виброустановки, мА;

I _эт - эталонные задаваемые значения силы постоянного тока, мА.

Установка вибрационная поверочная ВМВП выдержала испытания, если рассчитанная относительная погрешность измерений силы постоянного тока находится в пределах ± 1 %.

5.12.3 Определение относительной погрешности измерения размаха напряжения переменного тока

Поверка проводится одновременно с поверкой по п. 5.12.1 настоящей МП.

В соответствии с инструкциями по настройке параметров, приведенными в Приложении А к Руководству по эксплуатации на установку вибрационную поверочную ВМВП, выберите необходимый режим для измерения размаха напряжения переменного тока. При этом значения воспроизводимых параметров вибраций должны быть равны нулю.

Задайте от генератора G1 напряжение постоянного тока 3,6 В, относительно которого проводите задание требуемых напряжений переменного тока.

Задавайте на частоте F₆^ = 160 Гц от генератора G1 по мультиметру P1 с помощью резистора R2 средние квадратические значения (СКЗ) напряжения переменного тока, приведенные в таблице Ж.10 приложения Ж настоящей МП и соответствующими диапазону размаха напряжения переменного тока (14 - 2000) мВ. Количество задаваемых значений напряжения переменного тока должно быть не менее 10, включая граничные точки.

При этом для каждого из установленных значений напряжения переменного тока снимите показания дисплея виброустановки ВУ.

По результатам показаний рассчитайте относительную погрешность измерения размаха напряжения переменного тока (6_Ua, %) в рабочем диапазоне амплитуд по формуле (19):

(19)

5_и_а = ^и~^эт^ -100

^U-эт.

где:	U _-_изм - измеренные значения размаха напряжения переменного тока по дисплею виброустановки ВУ, мВ; U _-_эт - эталонные значения размаха напряжения переменного тока, мВ.

Задайте от генератора G1 по мультиметру P1 СКЗ напряжения переменного тока значением U_ = 70,7 мВ частотами F_i в диапазоне от 10 до 5000 Гц (включая граничные точки) значениями, приведенными в таблице Ж.10 приложения Ж настоящей МП.

Количество задаваемых точек не менее 10.

При этом для каждого из установленных значений частоты Fi снимают показания дисплея виброустановки ВУ.

По результатам показаний рассчитывают относительную погрешность измерения размаха напряжения переменного тока (6_Uf, %) в рабочем диапазоне частот по формуле (20):

^Uf

изм ^U-изм.баз ) «100

^U-изм.баз.

(20)

где: U _-_изм - измеренные значения размаха напряжения переменного тока по дисплею виброустановки ВУ, мВ;

U _-_изм_._баз - измеренные значения размаха напряжения переменного тока на базовой частоте 160 Гц, мВ.

Рассчитайте относительную погрешность измерения размаха напряжения переменного тока по формуле (21):

(21)

~ ^Uf ⁺ ^Ua

где: 5_Uf - максимальное значение относительной погрешности измерения размаха напряжения переменного тока в рабочем диапазоне частот, рассчитанное по формуле (20), %

5_Ua - максимальное значение относительной погрешности измерения размаха напряжения переменного тока в рабочем диапазоне амплитуд, рассчитанное по формуле (19), %.

Установка вибрационная поверочная ВМВП выдержала испытания, если рассчитанная относительная погрешность измерений размаха напряжения переменного тока находится в пределах ± 2 %.

5.13 Проверка характеристик встроенного преобразователя заряда

Произведите подключение установки вибрационной поверочной ВМВП в соответствии со схемой, приведенной в приложении Е настоящей МП.

5.13.1 Проверка диапазона преобразуемых зарядов

Проверку диапазона преобразуемых зарядов проводят одновременно с:

- определением коэффициента преобразования встроенного преобразователя заряда по методу п. 5.13.2 настоящей МП;
- определением основной относительной погрешности коэффициента преобразования встроенного преобразователя заряда по методу п.5.13.3 настоящей МП.

5.13.2 Определение коэффициента преобразования встроенного преобразователя заряда

Сеть модулей УМ, УПС, УСД; Исправен модулей УПС и УСД.

Время прогрева вибрационной установки не менее 5 минут.

Подайте от генератора G1 по мультиметру P1 на вход проверяемого встроенного преобразователя виброустановки ВУ на частоте Fsa3= 160 Гц последовательно напряжения U_reH.i, пропорциональные диапазону преобразуемых зарядов, в соответствии с таблицей Ж.11 настоящей МП.

Значения напряжения U_reH.i, мВ, пропорциональные диапазону преобразуемых зарядов встроенным преобразователем заряда, рассчитывают по формуле (22):

Q^ • 10³

3.i

~измл

вх.эт

(23)

ген

1,414 • С_Жв

(22)

где:	Q _вх.эт - эталонное значение входного преобразуемого заряда, пКл; С_экв - эквивалентная емкость, пФ; m - коэффициент делителя. Последовательно на каждой задаваемой точке снимите значения напряжения

переменного тока Ц~_изм по дисплею виброустановки ВУ. Рассчитайте коэффициент преобразования встроенного преобразователя заряда (к_зл, мВ/пКл) в каждой точке по формуле (23):

Рассчитанные значения коэффициента преобразования встроенного преобразователя заряда используются для расчета относительной погрешности коэффициента преобразования встроенного преобразователя заряда по методу п. 5.13.3 настоящей МП.

5.13.3 Определение относительной погрешности коэффициента преобразования встроенного преобразователя заряда

Рассчитайте относительную погрешность коэффициента преобразования встроенного преобразователя заряда (5_к, %) по формуле (24):

д_к = ~ ^кэт • 100 (24)

^кэт

где: к_эт = 1 мВ/пКл - эталонное значение коэффициента преобразования встроенного преобразователя заряда.

Установка вибрационная поверочная ВМВП выдержала испытания, если рассчитанные значения относительной погрешности коэффициента преобразования встроенного преобразователя заряда не превышают ± 1,5 %.

5.13.4 Определение неравномерности АЧХ встроенного преобразователя заряда

Проверка проводится одновременно с проверкой по п. 5.13.2 настоящей МП.

Подайте от генератора G1 по мультиметру P1 на вход проверяемого встроенного преобразователя вибрационной установки СКЗ напряжение переменного тока (U_reH.i), на частотах Fi в диапазоне от 10 до 5000 Гц (включая граничные точки) в соответствии с таблицей с таблицей Ж.11 приложения Ж настоящей МП.

Значения (U_reH.i) рассчитываются по формуле (22) относительно входного преобразуемого заряда Q_bx.3t = 100 пКл.

Последовательно на каждой задаваемой точке снимите значения напряжения переменного тока Ц_-изм по дисплею виброустановки.

Рассчитайте неравномерность АЧХ (5_/_и ,%) встроенных преобразователей заряда по формуле (25):

-изм ^U-изм.баз

(25)

^U-изм.баз

где: U _-_изм_._баз - измеренные значения напряжения переменного тока на базовой частоте

Fбаз = 160 Гц, мВ.

Установка вибрационная поверочная ВМВП выдержала испытания, если рассчитанные значения неравномерности АЧХ встроенного преобразователя заряда не превышают ± 2,0 %.

6 Оформление результатов поверки

6.1 По результатам поверки составляется протокол поверки, в котором дается заключение о годности изделия к дальнейшей эксплуатации.

Форма протокола поверки приведена в приложении Ж к настоящей МП.

Результаты поверки считаются положительными, если характеристики поверяемой установки вибрационной поверочной ВМВП удовлетворяют всем требованиям настоящей МП.

В этом случае на установку вибрационную поверочную ВМВП выдается свидетельство о поверке.

Знак поверки наносится в раздел «Поверка» паспорта на установку вибрационную поверочную ВМВП.

6.2 Установку вибрационную поверочную ВМВП, не прошедшую поверку,

запрещают к выпуску в обращение и применению, на нее выписывается извещение о непригодности к применению с указанием причин.

Приложение А

Схема подключения установки вибрационной поверочной ВМВП при поверке по

п. 5.2, п. 5.4 МП, пп. 5.7 - 5.10 МП

* При отсутствии модуля питания G1 - источник питания Б5-3005 ПРО.

При этом жгут «ПИТАНИЕ» заменяется на жгут «СЕТЬ 24 В»

Приложение Б

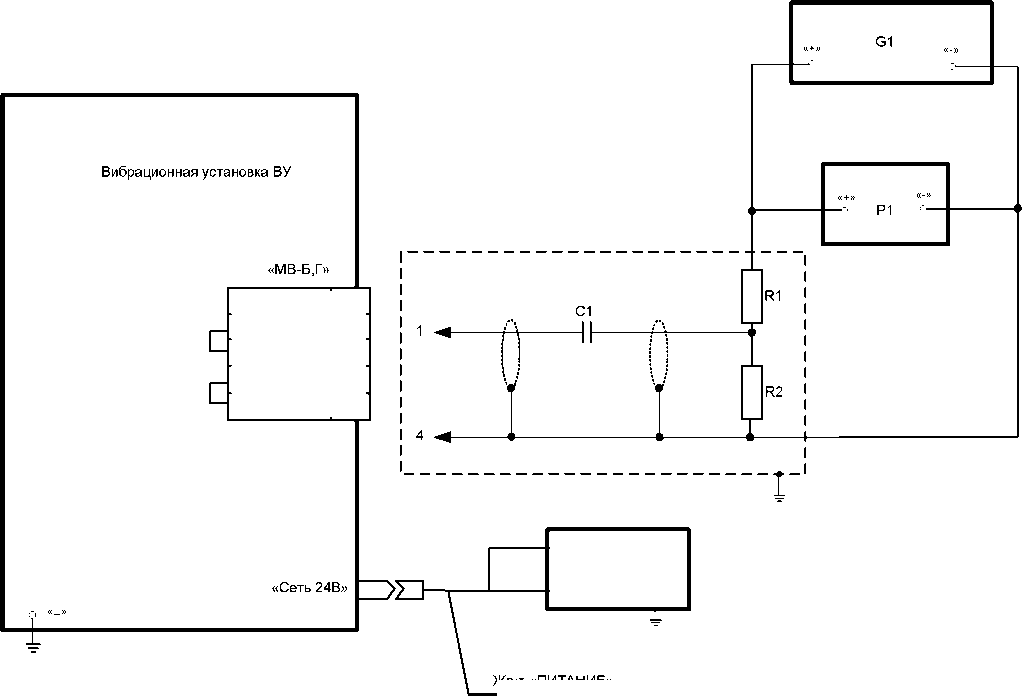

Схема подключения установки вибрационной поверочной ВМВП при поверке по п. 5.5 МП

10 мм

G1 - модуль питания МП*

При отсутствии модуля питания G1 - источник питания Б5-3005 ПРО

Жгут «ПИТАНИЕ» заменяется на жгут «СЕТЬ 24 В»

Приложение В

Схема подключения установки вибрационной поверочной ВМВП при поверке по п. 5.6 МП

Р1 - измеритель нелинейных искажений С6-15 G1 - модуль питания МП¹

Приложение Г

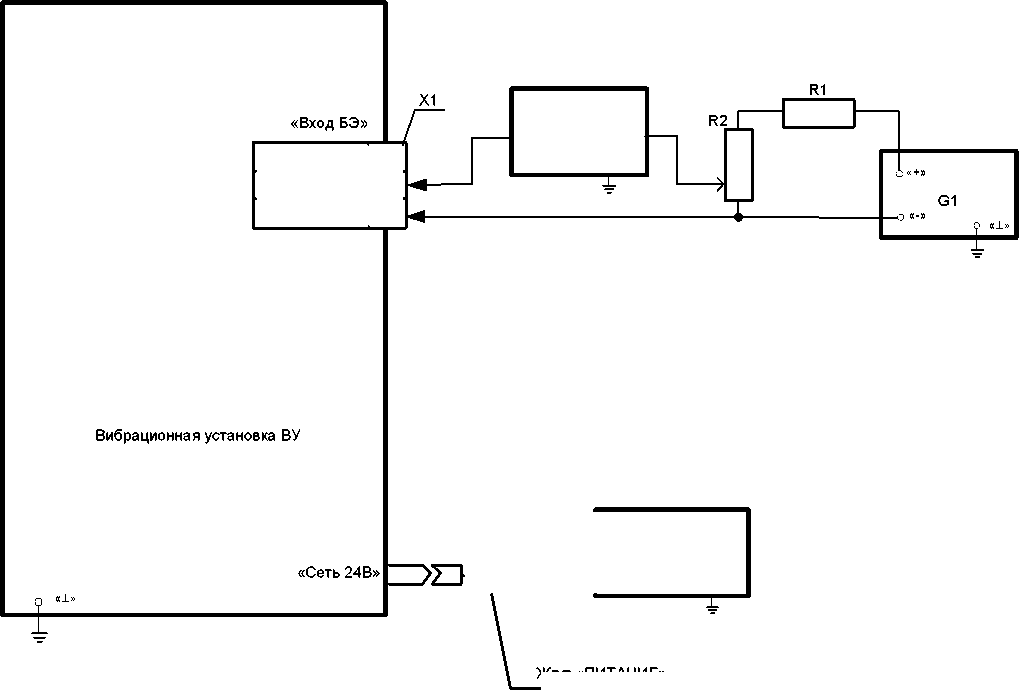

Схема подключения установки вибрационной поверочной ВМВП при поверке

по п.5.12.1, 5.12.3 МП

Жгут «ПИТАНИЕ»

Цепь	>У
ВХОД UnocT	4
ВХОД UnepeM	5
Общий	15

ВНИМАНИЕ: 1) При проверке по п. 5.12.1 G1 - источник питания Б5-3005 ПРО, сигналы подаются на контакт 4 соединителя «Вход БЭ»

2) При проверке по п. 5.12.3 G1 - генератор Agilent 33220А, сигналы подаются на контакт 5 соединителя «Вход БЭ»

G2 - модуль питания МП²

Р1 - мультиметр 34401А ( в режиме вольтметра)

Х1 - розетка DB-15F с корпусом DPT-15C

R1 - резистор С2-29В-0,125-1,00 кОм ±0,1 %-1,0-А

R2 - резистор переменный многооборотный СП5-39Б-1 Вт-1 кОм ±5,0%-1,0-В

Приложение Д

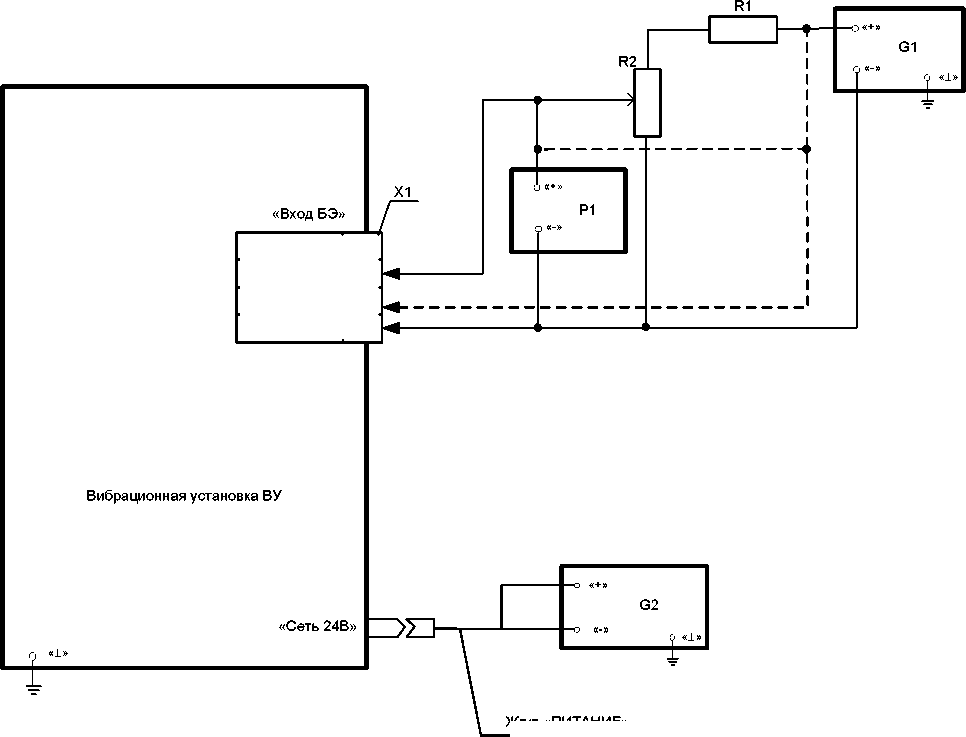

Схема подключения установки вибрационной поверочной ВМВП при поверке по п.5.12.2 МП

Жгут «ПИТАНИЕ»

Цепь	>>
ВХОД 1_Пост	4
Общий	15

«+»	Р1	«-»
		О «1»


1			G2

G1 - источник питания Б5-3005 ПРО

G2 - модуль питания МП³

Р1 - мультиметр! 34401А (в режиме амперметра)

Х1 - розетка DB-15F с корпусом DPT-15C

R1 - резистор С2-29В-0,125-1,00 кОм ±0,1 %-1,0-А

R2 - резистор переменный многооборотный СП5-39Б-1 Вт-1 кОм ±5,0%-1,0-В

Приложение Е

Схема подключения установки вибрационной поверочной ВМВП при поверке по п. 5.13 МП

Жгут «ПИТАНИЕ»

Цепь	»
Вход 1.1	1
Вход 1.2	2
Вход 2	3
Общий	4


	G2
	О «1»

G1 - Генератор 33220А

G2 - модуль питания МП*

Р1 - мультиметр 34401А

С1 - конденсатор КЮ-43а-МПО-ЮОО пФ±1%-В

* При отсутствии модуля питания G2 - источник постоянного тока Б5-3005 ПРО. Жгут «ПИТАНИЕ» заменяется на жгут «СЕТЬ 24В»

Примечания: 1. Элементы С1, R1, R2 должны быть смонтированы

в металлическом корпусе.

2. Корпуса всех зажимов должны быть соединены

с зажимом « 9 »

при m = 1:

R1 = 0

R2 - Отсутствует

при m = 10:

R1 - резистор С2-29В-0,125-9,09 кОм ±0,05%-1,0-А

R2 - резистор С2-29В-0,125-1,01 кОм ±0,05%-1,0-А

при m = 100:

R1 - резистор С2-29В-0,125-101 кОм ±0,05%-1,0-А

R2 - резистор С2-29В-0,125-1,01 кОм ±0,05%-1,0-А

Приложение Ж

Протокол №______

Поверки установки вибрационной поверочной ВМВП № ___________

Дата поверки __________________________

Условия поверки:

^о

температура окружающей среды, С ______________

атмосферное давление, кПа ______________________

относительная влажность, % ______________________

Таблица Ж.1 - Средства поверки

Наименование	Тип	Заводской номер	Примечание

Таблица Ж.2 - Опробование (п.5.2 МП)

Задаваемое значение амплитуды виброускорения, А-зад, ^м/с	Измеренное значение амплитуды виброускорения, А_доп, м/с²	Допускаемое значение амплитуды виброускорения, м/с²
10,0		9,85 - 10,15

Таблица Ж.3 - Проверка сопротивления изоляции (п.5.3 МП)

Сопротивление изоляции, МОм	Измеренное		Допускаемое
	между соединенными контактами 4, 6 соединителя Сеть 24 В и корпусом вибрационной установки ВУ	между соединенными выводами сетевого шнура SCZ-1 и корпусом модуля питания МП	не менее 20

Таблица Ж.4 - Определение уровня собственных шумов в рабочей полосе частот

(п.5.4 МП)

Эталонное значение собственных шумов,			Измеренное значение уровня собственных шумов			Рассчитанное минимальное значение нижней границы параметра вибрации, задаваемого вибрационной установкой			Эталонное значение нижней границы диапазонов воспроизводимых параметров вибраций
м/с²	мм/с	мм	м/с²	мм/с	мм	м/с²	мм/с	мм	м/с²	мм/с	мм
0,04	0,06	0,0003							0,4	0,8	0,005

Таблица Ж.5 - Определение индукции магнитного поля рассеяния (п.5.5 МП)

Измеренное значение индукции магнитного поля рассеяния, мТл		Рассчитанное значение индукции магнитного поля рассеяния, мТл
горизонтальная составляющая	вертикальная составляющая

Индукция магнитного поля рассеяния на высоте 10 мм от поверхности вибростола должна быть не более, мТл		10

Таблица Ж.6 - Определение коэффициента гармоник воспроизводимых параметров вибрации (п.5.6 МП)

Задаваемое значение частоты, Fi, Гц	Амплитудное значение виброускорения Аст, задаваемое вибрационной установкой, м/с²	Измеренное (рассчитанное) значение коэффициента гармоник Kr, %
10,0	9
13,0	18
16,0	30
20,0	55
25,0	77,5
30,0	100,0
40,0
50,0
58,0
80,0
100
125
160
200
250
315
400
500
630
800
1000
1250
1500
2000
2500
3200
4000
5000
Эталонное значение коэффициента гармоник воспроизводимых ₊ 10 0 виброускорений, % ’

Таблица Ж.7 Определение относительного коэффициента поперечного движения

вибростола (п. 5.7 М		П)
Задаваемое значение частоты, Fi, Гц	Задаваемое амплитудное значение виброускорения A_z, м/с²	Измеренное значение виброускорения с выходов трехкомпонентного вибропреобразователя, %		Рассчитанное значение относительного коэффициента поперечного движения вибростола К_о._п., %
Задаваемое значение частоты, Fi, Гц	Задаваемое амплитудное значение виброускорения A_z, м/с²	Ах, м/с²	А_у, м/с²
10,0	2,7
13,0	5,4
16,0	9,0
20,0	17
25,0	23
30,0	30,0
40,0
50,0
58,0
80,0
100
125
160
200
250
315
400
500
630
800
1000
1250
1500
2000
2500
3200
4000
5000
Эталонное значение относительного коэффициента поперечного движения вибростола, %, не более				± 20,0

Таблица Ж.8 Определение относительной погрешности встроенного виброметра

(п. 5.10 МП) в режиме воспроизведения амплитудного значения виброускорения

Задаваемое значение частоты, Fi, Гц	Амплитудное значение виброускорения Ас_т, задаваемое вибрационной установкой, м/с²	Измеренное по измерительному прибору эталонного виброметра значение виброускорения Аэт, м/с²		Рассчитанное значение относительной погрешности встроенного виброметра
Задаваемое значение частоты, Fi, Гц				в рабочем диапазоне частот, 5_f, %	в рабочем диапазоне амплитуд, 5_а, %
10,0	10,0
13,0
16,0
20,0
25,0
30,0
40,0
50,0
58,0
80,0
100
125
160		^Аэт.баз
200
250
315
400
500
630
800
1000
1250
1500
2000
2500
3200
4000
5000
160	0,4
	2,0
	5,0
	10
	20
	50
	100
Рассчитанное значение относительной погрешности встроенного виброметра, %			на частоте 160 Гц
			в диапазоне частот от 30 до 5000 Гц
			в диапазоне частот от 10 до 5000 Гц

Пределы допускаемой относительной погрешности встроенного виброметра при воспроизведении виброускорения, %

- на частоте 160 Гц
- в диапазоне частот от 30 до 5000 Гц
- в диапазоне частот от 10 до 5000 Гц

в режиме воспроизведения амплитудного значения виброскорости

Задаваемое значение частоты, Fi, Гц	Амплитудное значение виброскорости Ver, задаваемое вибрационной установкой, мм/с	Измеренное по измерительному прибору эталонного виброметра значение виброскорости У_эт, мм/с		Рассчитанное значение относительной погрешности встроенного виброметра
Задаваемое значение частоты, Fi, Гц				в рабочем диапазоне частот, 8,, %	в рабочем диапазоне амплитуд, ба, %
10,0	10,0
13,0
16,0
20,0
25,0
30,0
40,0
50,0
58,0
80,0		^V эт.баз
100
125
160
200
250
315
400
500
630
800
1000
80	0,8
	1,0
	5,0
	10
	20
	30
	50
	100
	150
	199
Рассчитанное значение относительной погрешности встроенного виброметра, %			на частоте 80 Гц
			в диапазоне частот от 30 до 1000 Гц
			в диапазоне частот от 10 до 1000 Гц

Пределы допускаемой относительной погрешности встроенного виброметра при воспроизведении виброскорости, %

- на частоте 80 Гц
- в диапазоне частот от 30 до 1000 Гц
- в диапазоне частот от 10 до 1000 Гц

в режиме воспроизведения амплитудного значения виброперемещения

Задаваемое значение частоты, Fi, Гц	Амплитудное значение виброперемещения Ser, задаваемое вибрационной установкой, -10"³ мм	Измеренное по измерительному прибору эталонного виброметра значение виброперемещения, S_OT, '10'³ мм	Рассчитанное значение относительной погрешности встроенного виброметра
Задаваемое значение частоты, Fi, Гц			в рабочем диапазоне частот, 5f, %	в рабочем диапазоне амплитуд, 8_а, %
10,0	100
13,0
16,0
20,0
25,0
30,0
40,0
50,0
58,0
80,0		^S эт.баз
100
80,0	50	^S эт.баз
125
160
200
80,0	20	^S эт.баз
250
315
80,0	10	^S эт.баз
400
500
80	5,0
	10,0
	20
	50
	75
	100
	150
	200
	250

на частоте 80 Гц

Рассчитанное значение относительной ----------------------777----_пп

_ в диапазоне частот от 10 до 500 1ц

погрешности встроенного виброметра, % -------------------—---

в диапазоне частот от 30 до 500 Гц

Пределы допускаемой относительной погрешности встроенного виброметра при воспроизведении виброперемещения, %

- на частоте 80 Гц
- в диапазоне частот от 30 до 500 Гц
- в диапазоне частот от 10 до 500 Гц

Таблица Ж.9 - Определение основной относительной погрешности воспроизводимых параметров вибрации (п. 5.11 МП)

Относительная погрешность эталонных СИ, 50, %	Относительная погрешность встроенного виброметра, Л, %	Рассчитанное значение дополнительной относительной погрешности от наличия гармонических составляющих, 5г, %	Рассчитанное значение дополнительной относительной погрешности от поперечного движения вибростола, 5_о.п., %	Рассчитанное значение нестабильности вибрационной установки за время непрерывной работы, 5_н., %

Рассчитанное значение основной относительной погрешности воспроизводимого параметра вибрации, Л_уст, %:
виброускорения
виброскорости
виброперемещения
Пределы допускаемой основной относительной погрешности воспроизводимых параметров вибрации, %: на частоте 160 Гц (при воспроизведении виброускорения) на частоте 80 Гц (при воспроизведении виброскорости и виброперемещения) в диапазоне от 30 до 5000 Гц в диапазоне от 10 до 5000 Гц				cf csT ’’t' х? +1 +1 +1 +1

Таблица Ж.10 Определение относительной погрешности измерения напряжения постоянного тока (п. 5.12.1 МП)

Определение относительной погрешности измерения силы постоянного тока (п. 5.12.2 МП)

Определение относительной погрешности измерения размаха напряжения переменного тока (п. 5.12.3 МП)

Определение диапазонов сигналов, измеряемых вибрационной установкой						Определение относительной погрешности сигналов, измеряемых вибрационной установкой, %
напряжение постоянного тока, В		постоянный ток, мА				напряжение постоянного тока	сила постоянного тока	размах напряжения переменног о тока
^UU3M	ЦэГ	¹изм		¹эт		би	6i	\-
	0,3			0,5
	0,5			1,0
	0,8			2,0
	1,0			3,0
	2,0			5,0
	3,0			7,0
	4,0			9,0
	5,0			10,0
	8,0			15,0
	10,0			20,0
размах напряжения переменного тока, мВ
в рабочем диапазоне амплитуд			в рабочем диапазоне частот			-	-	-
мВ	^U- эт^, мВ	5иа, %	^U~изм^{, мВ}	Fi, Гц	биг, %	-	-	-
	14			10
	20			20
	50			30
	75			80
	100		^и~изм.баз =	160
	200			315
	400			1000
	1000			1500
	1500			2500
	2000			5000
Пределы допускаемой относительной погрешности измерения напряжения и силы постоянного тока, %							± 1,0
Пределы допускаемой относительной погрешности измерения амплитудного значения и размаха напряжения переменного тока, %							± 2,0

Таблица Ж.11 - Проверка характеристик встроенного преобразователя заряда

(п. 5.13 МП)

Задаваемое Значение частоты, F._:- Гц	Эталонное значение преобразуемого заряда, ^Qвх.эт^{, пКл}	Задаваемое СКЗ напряжения переменного тока по вольтметру, U^Ki, мВ		Коэффициент делителя, m	Измеренное значение напряжения переменного ^тока:> Ц-измЬ мВ	Коэффициент преобразования, k_J._i, мв/пКл	Основная относительная погрешность коэффициента преобразования, 8к, %
Задаваемое Значение частоты, F._:- Гц	Эталонное значение преобразуемого заряда, ^Qвх.эт^{, пКл}	Номинальное значение	Задаваемое значение	Коэффициент делителя, m		Коэффициент преобразования, k_J._i, мв/пКл
160	5	353,6		100
	50	353,6		10
	250	176,8		1
	750	530,4		1
	1250	884,0		1
	2000	1414		1
	2500	1768		1
Эталонное значение коэффициента преобразования встроенного преобразователя заряда, мВ/пКл							1,0
Основная относительная погрешность коэффициента преобразования встроенного преобразователя заряда, %, не более							± 1,5
Задаваемое Значение частоты, Fi, Гц	Эталонное значение преобразуемого заряда, ^Qвх.эт^{, пКл}	Задаваемое СКЗ напряжения переменного тока по вольтметру, U^Ki, мВ		Коэффициент делителя, m	Измеренное значение напряжения переменного Ц-измЬ мВ	Неравномерность АЧХ встроенного преобразователя заряда, 5_fU~, %
Задаваемое Значение частоты, Fi, Гц	Эталонное значение преобразуемого заряда, ^Qвх.эт^{, пКл}	Номинальное значение	Задаваемое значение	Коэффициент делителя, m	Измеренное значение напряжения переменного Ц-измЬ мВ
10	100	707,2		10
20
80
F.._: = 160
315
1000
2000
5000
Неравномерность АЧХ встроенного преобразователя заряда, %, не более						± 2,0

Заключение по результатам поверки:

Установка вибрационная поверочная ВМВП № ______________

( соответствует ТУ, не соответствует ТУ)

( пригодна для дальнейшей эксплуатации, не пригодна)

Поверку проводил:

(должность)

(подпись)

(расшифровка подписи)

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.	Номера листов (страниц)				Всего листов (страниц) в докум.	№ документа	Входящий № сопрово-дительского документа и дата	Подпись	Дата
Изм.	измененных	замененных	новых	изъятых	Всего листов (страниц) в докум.	№ документа	Входящий № сопрово-дительского документа и дата	Подпись	Дата

Лист 39

При отсутствии модуля питания G1 - источник питания Б5-3005 ПРО

Жгут «ПИТАНИЕ» заменяется на жгут «СЕТЬ 24 В»

При отсутствии модуля питания G2 - источник питания Б5-3005 ПРО

Жгут «ПИТАНИЕ» заменяется на жгут «СЕТЬ 24 В»

При отсутствии модуля питания G2 - источник питания Б5-3005 ПРО

Жгут «ПИТАНИЕ» заменяется на жгут «СЕТЬ 24 В»

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «Установка вибрационная поверочная ВМВП АО "Вибро-прибор"» (ЖЯИУ.421439.001 МП)

Методика поверки

Установка вибрационная поверочная ВМВП АО "Вибро-прибор"

ЖЯИУ.421439.001 МП

ВНИИМ им. Д.И. Менделеева

904 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

СОДЕРЖАНИЕ

Введение

1 Операции поверки

2 Средства поверки

3 Требования безопасности

4 Условия поверки и подготовка к ней

5 Проведение поверки

5.1 Внешний осмотр

5.2 Опробование

5.3 Проверка электрического сопротивления изоляции цепи питания

5.4 Определение уровня собственных шумов в рабочей полосе частот

5.5 Определение индукции магнитного поля рассеяния

5.6 Определение коэффициента гармоник воспроизводимых параметров вибрации

5.7 Определение относительного коэффициента поперечного движения вибростола

5.8 Проверка рабочего диапазона воспроизводимых параметров вибрации

5.9 Проверка рабочего диапазона частот воспроизводимых параметров вибрации

5.10 Определение относительной погрешности встроенного виброметра

5.11 Определение основной относительной погрешности воспроизводимых параметров вибрации

5.12 Определение относительной погрешности измерений сигналов

5.12.1 Определение относительной погрешности измерения напряжения постоянного тока

Сеть модулей УМ, УПС, УСД; Исправен модулей УПС и УСД.

5.12.2 Определение относительной погрешности измерения силы постоянного тока

5.12.3 Определение относительной погрешности измерения размаха напряжения переменного тока

5.13 Проверка характеристик встроенного преобразователя заряда

5.13.1 Проверка диапазона преобразуемых зарядов

5.13.2 Определение коэффициента преобразования встроенного преобразователя заряда

5.13.3 Определение относительной погрешности коэффициента преобразования встроенного преобразователя заряда

5.13.4 Определение неравномерности АЧХ встроенного преобразователя заряда

6 Оформление результатов поверки

Приложение Б

Схема подключения установки вибрационной поверочной ВМВП при поверке по п. 5.5 МП

Приложение В

Схема подключения установки вибрационной поверочной ВМВП при поверке по п. 5.6 МП

Схема подключения установки вибрационной поверочной ВМВП при поверке по п.5.12.2 МП

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

904 Кб
1 файл
