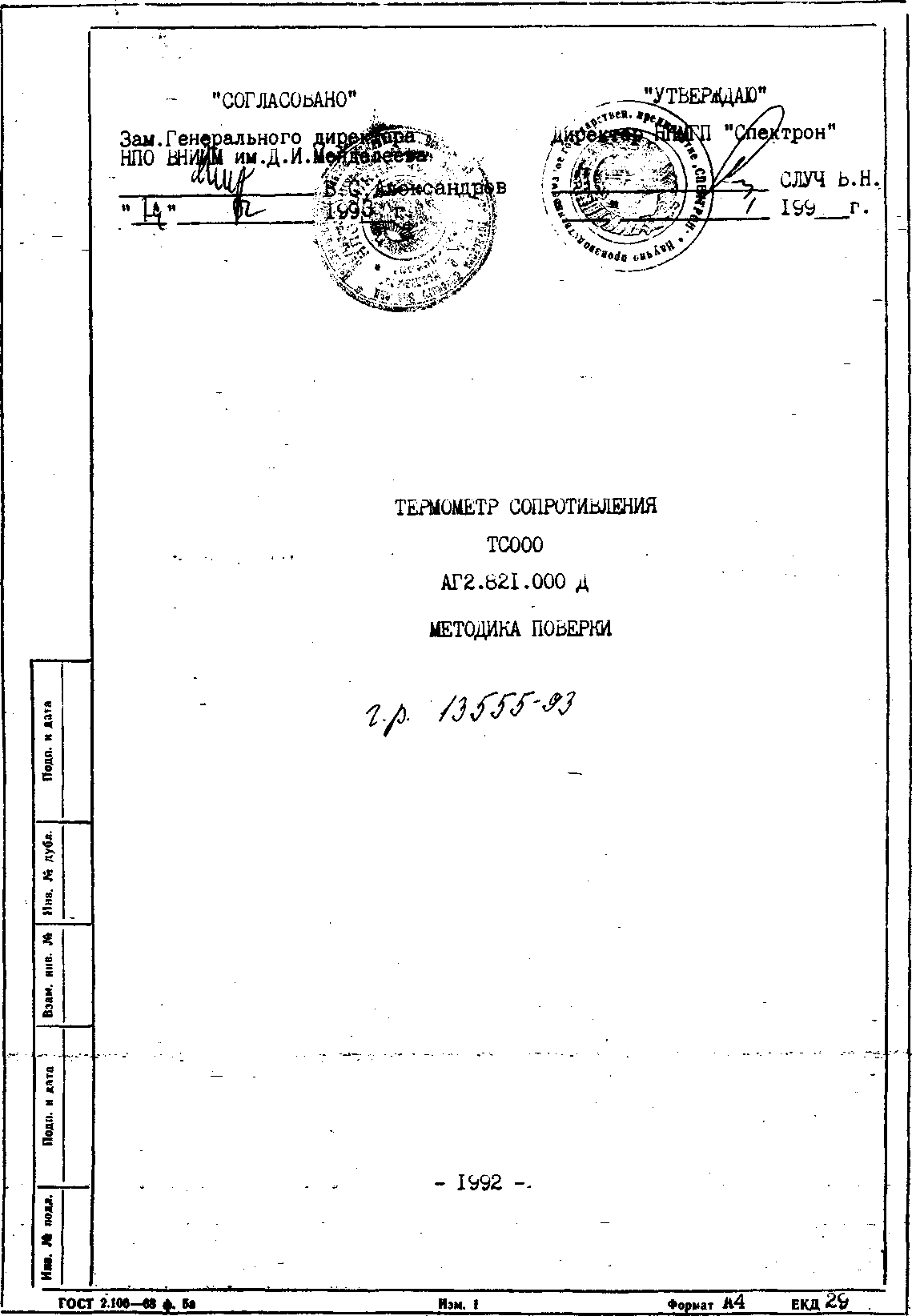

Методика поверки «Термометр сопротивления» (АГ2.821.000 Д)

«у

Зак. 136-83

2.

3.

4.

Приложение

Результаты

Термометр сопротивления ТСООО АГ2.Ь21.000д Методика поверки

Настоящая методика распространяется на термометр сопротивления ТС ООО АГ2.621.000 (термометр), изготовленный по техническим условиям АГ2.821.000 ТУ (ТУ), а также на'комплект НТО ООО,состоящий из

двух термометров^ предназначенны для измерения разности температур воды в составе теплосчетчиков водяных систем теплоснабжения.

Методика устанавливает объем и методы первичной и периодической поверок термометра и комплекта.

I. ОПЕРАЦИИ ПОВЕРКИ

• I.I. Операции поверки термометров должны проводиться в объеме и последовательности, представленных в таблице I.I.

Таблица I.I.

г, СРЕДСТВА ПОВЕРКИ

• 2.1. При проведении поверки должны применяться следующие контрольно-измерительные средства и оборудование:

  (О п в ■

• - образцовый платиновый термометр сопротивления типа ПТС-Ю I или П'разряда, ПИЗ .'878.001;

• - образцовая катушка сопротивления P33I, ТУ25-04.3368-78, класс точности 0,01;

  5 е с и

  е S

  4-Ч>

  СП

  I о о

  СМ

  Иэм.

  Лист

  Jft докум. I Подп.

  Дата i

  АГ2.821.000Д

1

термостат жидкостной типа СПМЛ-1^/2»оИ1 ТУ 16.631.639-70 для поверки комплекта термометров;

• - компаратор напряжений типа РЗООЗ ТУ 25-04.3771-75;

• - термостат паровой типа ТП-6 ТУ 50-230-60

с глубиной рабочей камеры не менее 350 мм для воспроизведения температуры _кипения_ воды (100°0);     *              .

• - термостат нулевой или сосуд дьюара с объемом льда из рас-чета 0,006 иг на один термометр для воспроизведения температуры плавления льда (0°С), погрешность воспроизведения температуры + 0,02%;

• - магазин сопротивления (в качестве регулировочного сопротивления) МЗР-60, цена наименьшей декады 0,01 ом;

• - комбинированный прибор Ц4312 ТУ26-04-3300-77, класс точности 1,6;

• - тераомметр E6-I3A, рабочее-^апряжение 10 о;

нулем посредине шкалы (в качестве индика-

безтермоточный переключатель типа ПЬГ.

Примечание: допускается применять другое оборудование и средства измерения с аналогичными характеристиками.

• 3. ТРЕЬОх^АНИЯ БЕЗОПАСНОСТИ

  • 3.1. При проведении поверки должны соблюдаться "Правила технической эксплуатации электроустановок" и "Правила техники безопасности при эксплуатации электроустановок потребителей", утвержденные ГОСЭНЕРГОНАДЗОРОМ, и требования, установленные ГОСТ 12.2.0070-76.

  • 3.2. Особых требований к подготовке обслуживающего персонала

не требуется. -                                                         _

• 4. УСПО£5ИЯ ПОЬЕРКИ и ПОДГОТОВКА К НЕЙ

  • 4.1. Поверка термометров должна проводиться в следующих условиях:

• - температура окружающего воздуха 2о+10°С

• - относительная влажность до 8о% O.IiO.OQI йпа

АГ2.821.000Д

I

• 4.2. Одиночные термометры подлежат ведомственной поверке. Межповерочный интервал - 2 года,Комплект термометров подлежит обязательной Государственной поверке. Межповерочный интервал - 1 год.

• 4.3. Перед началом поверки необходимо выполнить следующие подготовительные работы:

- проверить действительность свидетельств и клейм средств

- подготовить средства поверки в соответствии с их инструкциями по эксплуатации;

- установку образцового термометра в паровой и нулевой термостаты производить на одинаковую глубину погружения с поверяемыми обеспечивая минимально возможное расстояние

• - подготовку парового и нулевого термостатов произвести в соответствии с ГОСТ 8.461-62;

• - собрать измерительную установку в соответствии со схемой приложения I;

• - время выдержки образцового и поверяемых термометров в термостатах должно обеспечивать стабильность их установившегося теплового равновесия, но быть не менее 20 мин.

• 5. ПРОВДЕНЙЕ ПОВЕРКИ

  • 5.1. Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие поверяемых термометров следующим требованиям:

• - защитная арматура, контакты клеммной колодки и токовыводы не должны иметь видимых разрушений и загрязнений;

— -- резьба'на накидной гайке не должна иметь механических повреждений;

• - маркировка термометров должна быть четкой.

• 5.2. Проверка целостности электрической цепи.

Проверка целостности электрической цепи термометра проводится комбинированным прибором типа Ц4312, который.подключается к контактам клеммной колодки термометра в соответствии с его электрической схемой АГ2.821.000 ЭЗ.

Термометр считается выдержавшим проверку, если показания прибора находятся в пределах от 104 до П5 ом для термометров

- 100П и-от 51 до-57 ом для термометров 50М.

• 5.3. Проверка электрического сопротивления изоляции контактами клеммной колодки и корпусом термометра должна

  произво-

диться тераомметром типа ЬК-7-IO с рабочим напряжением 10 В. Термометр считается ввдержавшим проверь^, если сопротивление изоляции составляет не менее 20 Мом.

• 5.4. Определение основной погрешности измерения.

  • 5.4.1. Определение предела основной погрешности одиночного

    (3

    ж

    X

    термометра.

    Операции "'по определению предела основной погрешности должны проводиться в следующем объеме и последовательности:

    I) измеряют сопротивление термометра в нулевом и паровом термостате по методике ГОСТ 8.461-82.

    Значения сопротивления {^ определяют по формуле:

    р - е

    (I)

    с ж о

    в* о >. Ж се* S
    X г
    ж п со	-
    п я Ж X с
    ■5
    Ж	1
    о Е	о
    J!	о нч
    ■'
    к
    X	СМ

    - значение сопротивления образцовой катушки, взятое из свидетельства, ом

    , средние арифметические значения отсчетов падения напряжения на поверяемом термометре и образцовой катушке сопротивления соответственно, мВ

    Серия измерений в каждой температурной точке должна содержать не менее 3 отсчетов. Измерения должны выполняться при прямом и обратном токе. Полученные средние арифметические значения округляют до второй значащей цифры после запятой.

    2) определяют действительные значения температуры в нулевом й паровом термостатах и 'tjQQ с помощью образцового платинового термометра на основании измеренных значений его сопротивления R Q^p

    где:

    Изм.	Лист	М докум.	Подп.	Дата

    АГ2.821.000Д

    Лист

    6

    термометр.

    '^ЮО формуле:

    (2)

    коэффициент сопротивления

    И данных,указанных в свидетельстве на

    3) определяют значение отношения WjQQX I +Z-I00, где

    'i-fca -

температурный

I термометра

значения сопротивления термометра в нулевом и паровом термостате соответственно, Ом значение температуры в паровом термостате, -определенное образцовым термометром,

Полученное значениеокругляют до 5-й значащей цифры после запятой, а V/jqq - до 3-й значащей цифры.

Термометр считается выдержавшим испытание, если допускаемые отклонения q и V/jqq от номинальных значений соответствуют требованиям ГОСТ 6651-64 для данного класса термометра. При этом предел допускаемого значения основной погрешности термометра определяется ГОСТ 6661-84.

определяют аналогично п.о.4.1.

• 2) по действительному значению температуры, пользуясь таблицами ГОСТ 6651-64, для номинальной статической характеристики термометра (ЮОН, 50П, lOOM или 50М) определяют соответствукнцее номинальное значение сопротивления R

• 3) измеренные и определенные значения сопротивлений для поверяемой разности температур заносят в таблицу 5.1.

Таблица 5.1.

• 4) значение основной погрешности измерения разности температур определяется по форл^уле:

• 6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1. Результаты поверки оформляются цротоколом по форме

обязательного приложения 2.                                 _

• 6.2. Положительные результаты поверки одиночных термометров при поставке заносятся в раздел "Основные технические данные и ■характеристики" паспорта термометра, а при поверке в процессе эксплуатации - в раздел "Особые отметки" паспорта.

• 6.3. Положительные результаты поверки комплекта термометров заносятся в раздел "Отметки о поверке комплекта" паспорта каждого термометра комплекта и заверяются поверителем, а на комплект выдается свидетельство о Госповерке.

При отрицательных результатах оформляется извещение о непригодности комплекта.

НШОЖЬНИЕ 1

АГ2.&21.000Д

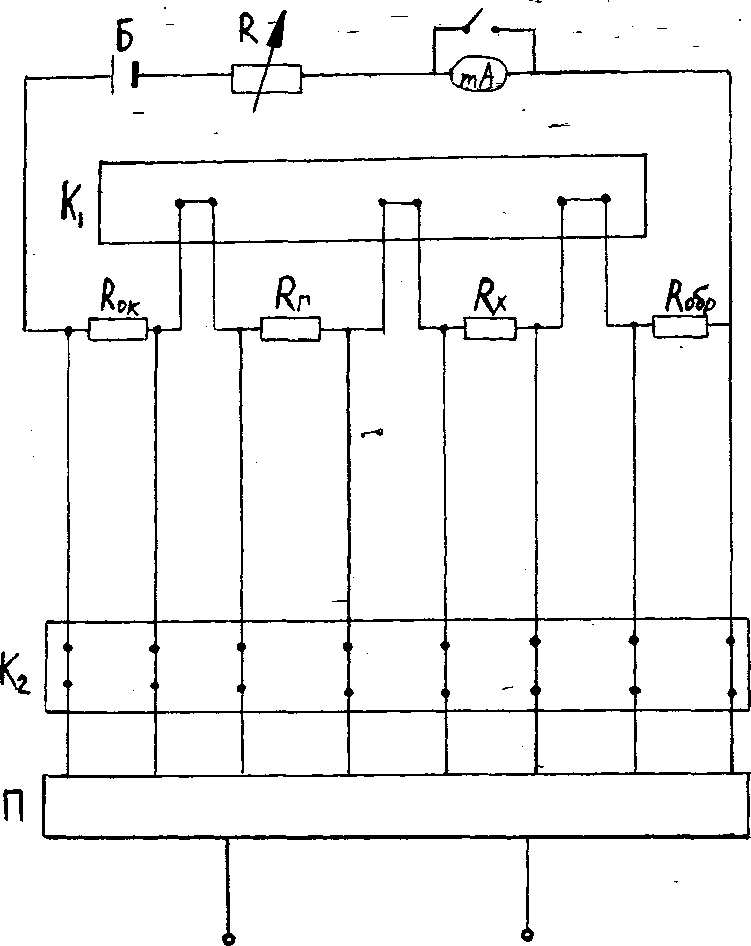

Схема включения термометров сопротивления к потенциометрической установке

к потенциометрической установке поверяемые термометры

обра^оёая катушка сопротивления

Roip - образцовый термометр

КцКг, - клеммные панели

П - бестермоточный переключатель

Б - источник питания

К - магазин сопротивления

й» Л - миллиамперметр

Обозначение и W термометров

I

“1

!

э о

3. Расчет основной погрешности измерения разности температур

5 -          /Ян -ftu /    ./00^^

Выводы
