Методика поверки «Устройства сбора и передачи данных МИРТ-881» (РТ-МТ-4643-441-2017)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ бюджетное учреждение «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

- Москва»

А.Д. Меньшиков

«26» сентября 2017 г.

Государственная система обеспечения единства измерений

УСТРОЙСТВА СБОРА И ПЕРЕДАЧИ ДАННЫХ МИРТ-881

Методика поверки

РТ-МП-4643-441-2017 г. Москва

2017 г.

Настоящая методика распространяется на устройства сбора и передачи данных МИРТ-881 (далее - УСПД), изготовленные Общество с ограниченной ответственностью «МИРТЕК» г. Таганрог Ростовской обл., и устанавливает порядок и объём их первичной и периодической поверки.

Интервал между поверками - 10 лет.

При поверке выполняют операции, перечисленные в таблице 1.

Таблица 1 - Операции, выполняемые при поверке

• 2.1 При проведении поверки УСПД следует применять средства поверки, приведённые в таблице 2.

Таблица 2- Применяемые средства поверки

• 3.1 При проведении поверки УСПД необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.

• 3.2 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с УСПД и применяемыми средствами поверки и изучившие настоящую методику.

• 3.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

• 3.4 Для исключения сбоев в работе, измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии и мощных импульсных помех.

3 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

Подготовку УСПД и оборудования, перечисленного в таблице 2, проводят в соответствии с требованиями, изложенными в соответствующих эксплуатационных документах.

Убедиться в выполнении условий проведения поверки.

Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

• 6.1 Внешний осмотр

При внешнем осмотре убедиться в:

• - комплектности УСПД в соответствии с «Руководством по эксплуатации»;

• - отсутствии механических повреждений, влияющих на работоспособность;

• - чистоте гнезд, разъемов и клемм;

• - целостность пломб;

• - целостности лакокрасочного покрытия и четкости маркировки;

• - отсутствии внутри корпуса незакрепленных предметов.

Результаты внешнего осмотра считать положительными, если УСПД удовлетворяет вышеперечисленным требованиям. УСПД, имеющие дефекты, к поверке не допускаются.

• 6.2 Опробование

Подать напряжение на УСПД и проконтролировать включение единичного индикатора « Ф » на передней панели УСПД.

Установить в УСПД действующую Sim-карту.

Подключить УСПД к ПК при помощи адаптера RS-485/USB;

Установить на ПК сервисное ПО: «MeterTools»

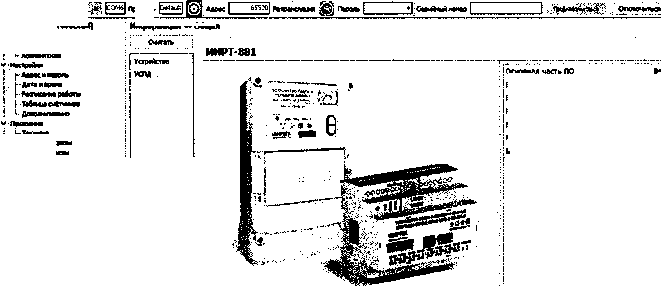

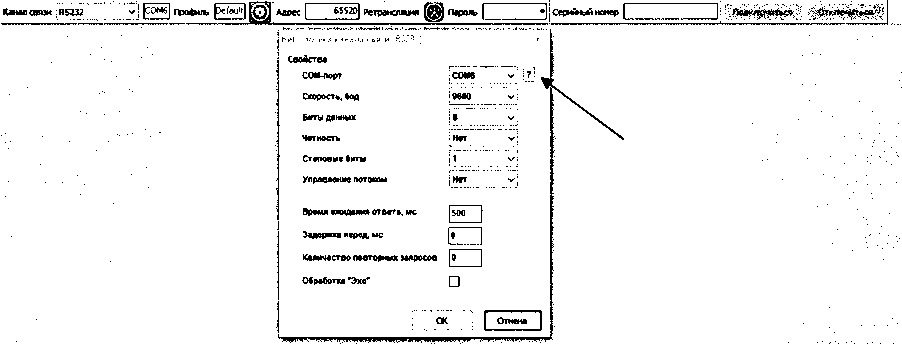

Запустить на ПК программу «MeterTools», предварительно обновив до последней версии («Помощь» - «Обновление»). В появившемся окне выбрать канал связи RS232. Во вкладке «библиотека канала связи» .HL выбрать соответствующий COM-порт, остальные значения установить согласно рисунка (см. ниже). Установить адрес «65520», пароль «0» (по умолчанию) и активировать кнопку «подключится».

/ / / /

Файл Вид Режим работы Настройки Помощь

В открывшемся окне активировать кнопку «Считать». Проконтролировать успешное подключение УСПД к ПК. При успешном подключении УСПД в окне программы отобразится основная и измерительная части ПО, а так же другая сопутствующая информация (время ПК, время прибора и т.д.).

Майю (MTJ*RT880B.dlH

MeterTook

Файл Вид Режим работы Настройки Помощь

Какая оми SSSS

Версия 1.0 (0х69ВЭ)

16.10.2017 11:04:55 16.10.2017 11:04:54 01 се*.

02ч. 17мин. псе*. 02 ч. 15 мин. 12 сек.

44 мин. 39 се*.

i

i -Мюны

основная

Время прибора

Время ПК

Расхождение

I Время работы

| Время бездействия

: Время работы после синхронизации

Верой» 1.0 (0хС62А)

Результаты опробования считаются удовлетворительными, если процедура выполняется

• 6.3 Определение абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP в режиме синхронизации

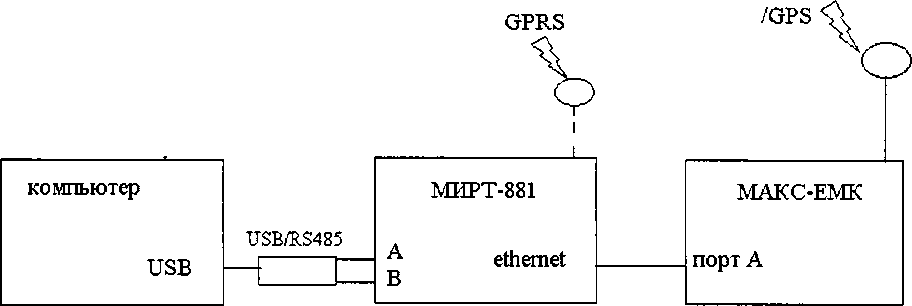

Выполнить соединение приборов в соответствии с рисунком 1.

Рисунок 1 - схема подключения

Выполнить действия в соответствии с п.6.2.

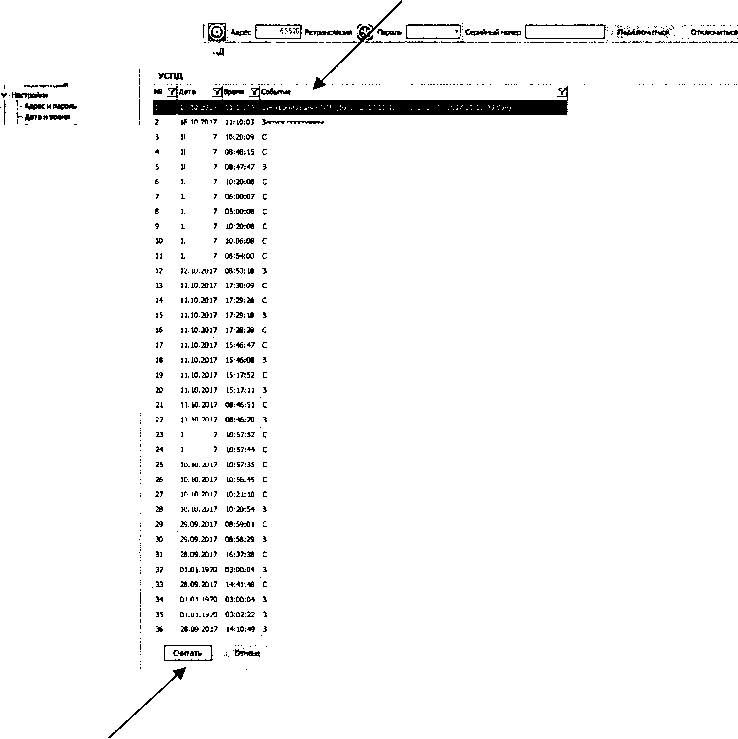

Проконтролировать вывод сообщения о успешной синхронизации шкалы времени УСПД со шкалой времени UTC (SU), перейдя на вкладку «Журналы» - «УСПД». Для отображения сообщений журнала событий необходимо активировать кнопку «Считать».

у-Журнми

Файл Вид Режим работы Настроили Псмсща

16.10.2017

12.10.Х1?

11.1О.Х17

11.1О.Х17

ю. ю.х 17

10.10.Х17

10.10.Х17

29.09.Х17

01.01.1920

01.01.1970

i

Син:©(»симииясНП> (16.10.Х17 08:48:11.999, 16.10.2017 08:48:15.268)

Запуос программы

Сжфсмоаца СНГ? (1Х10.Х1710:20:00.139, 13.10.Х17 10:Х:08.481)

Синхронизация с МТР (13. 10.201706:00:00.106, 13.10.Х17 06:00:07.966)

!

Синхронизация сНТР {13.10.X1705:00:00.05U 13.10.Х1705:00:08.726)

Синхронизация с МР (12.10.Х17 06:S3:48.051, 12.10.Х17 08:S4:00.X2)

Vnvnc гтограмм

Запуск цитрат

Синхронизация с NTP (11. Ю.Х17 15:17:45.967, 11.10.Х17 1S:17:52.S41)

Запуослрогрчы

Синхронсзаиияс ЮР (11.10.Х1708:46:44.684, 1L10.X1708:46:51.868)

Змтуос Гфогрмш

СиккхноашясГПР (L0.10.X17 10:57:44.503, 10.10.Х17 10:57:52.136)

Осхро*зв*«сЮР(Ю.10.Х17 10:57:36.669, 10.10.201710:57:44.137)

□•txpot*oai»« е ЮР (10.10.Х1710:57:».942, 10.1О.Х1710:57:35.900)

Запуск прогрет

СинхрошзаисясЮР(29.О9.Х17 08:58:54.618. 29.09.Х17 08:59:01.871)

Запуск цюграммы

Синхрснизаися с ЮР (01.01.19Х 03:00:28.993, Х.09.Х17 16:37:38.807)

Запуос грогрмш

СинхронизасиясЮР (01.0L19X 03:00:38.890, Х.09.Х1714:41:48.777)

Запуоспрограммы

Запуск программы

Запуос прогрет

Провести настройку тестера МАКС-ЕМК

В меню процесс A/Настройки NTP установить IP адрес устройства подключения (например: 192.168.250.030). UDP-порт по умолчанию 00123. Интервал- 1 с.

В меню Параметры интерфейсов/Порт А установить IP адрес тестера в том же диапазоне значений IP адреса (например: 192.168.250.032).

В меню «синхронизация»:

Опора-ГНСС

Измеряемое - NTP 2

Длительность - 90 минут.

Убедиться в синхронизации ШВ тестера МАКС-ЕМК, должен загореться зеленый

100F

Нажать Готово.

Синхронизация

Прошло 00:00:00 Остал. OlzOQjOO мгн.

дРИ мин.

&Ph средн.

aPh макс.

Расх. Вр/Д

Изи. Вр/Д

Запустить старт.

Результаты поверки считаются удовлетворительными, если абсолютная погрешность привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP в режиме синхронизации не превысило ±500 мс.

• 6.4 Определение абсолютной погрешности хода внутренних часов в автономном режиме за сутки.

Выполнить действия по подключению и синхронизации УСПД в соответствии с п.6.3. Извлечь Sim-карту из УСПД.

Провести настройку тестера МАКС-ЕМК в соответстви с п. 6.3

В меню «синхронизация»:

Опора - Глонасс/GPS

Измеряемое - NTP 1

Длительность - 24 часа.

Убедиться в синхронизации ШВ тестера МАКС-ЕМК, должен загореться зеленый светодиод, расположенный у входа антенны.

Нажать Готово.

Запустить старт.

Результаты поверки считаются удовлетворительными, если абсолютной погрешности хода внутренних часов в автономном режиме за сутки не превысило ±3 с.

• 7.1 При положительных результатах поверки выдается свидетельство о поверке в соответствии с приказом Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015. Знак поверки наносится на свидетельство о поверке.

• 7.2 При отрицательных результатах поверки оформляют извещение о непригодности установленного образца. Результаты предыдущей поверки аннулируются (аннулируется свидетельство о поверке).

Заместитель начальника

С.В. Подколзин

лаборатории № 441 ФБУ «Ростест-Москва»
