ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ.

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ — МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Москва»

Е.В. Морин 2016 г.

Государственная система обеспечения единства измерений

Уровнемеры ультразвуковые Ranger

Методика поверки

РТ-М П-3067-449-2016 г. Москва 2016

2

СОДЕРЖАНИЕ 1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на уровнемеры ультразвуковые Ranger, изготавливаемые фирмой «Siemens Milltronics Process Instruments Inc.», Канада, и фирмой «Siemens Sensors and Communication Ltd.», КНР, и устанавливает объём и методы их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 3 года.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при:

первичной поверке

периодической поверке

1. Внешний осмотр

6.1.

да

да

2. Проверка метрологических характеристик

6.2.

да

Да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Наименование

Требуемые характеристики

1. Рулетка измерительная

Диапазон измерений до 20 м, КТ 3

2. Термометр

Диапазон измерений от 15 до 25 °C, ПТ ± 0,2 °C

3. Миллиамперметр постоянного тока

Диапазон измерений от 0 до 20 мА, ПТ ± 0,05 %

  • 3.2 Средства поверки должны быть поверены и иметь действующие свидетельства о поверке.

  • 3.3 Допускается применение других средств поверки, обеспечивающих измерение требуемых параметров с точностью, не хуже приведённых в Таблице 2.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны выполняться следующие требования безопасности:

  • - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

  • - все разъёмные соединения линий электропитания и линий связи должны быть исправны;

  • - поверитель должен соблюдать требования безопасности, указанные в технической документации на уровнемер, применяемые средства поверки и вспомогательное оборудование;

  • - поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.1 При проведении поверки системы должны быть соблюдены следующие условия:

  • - относительная влажность окружающего воздуха от 30 % до 97 %;

  • - атмосферное давление от 84 до 106 кПа;

  • - температура окружающей среды от 15 до 25 °C.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

При внешнем осмотре проверяется:

  • - соответствие комплектности требованиям эксплуатационной документации;

  • - отсутствие механических повреждений, не позволяющих провести поверку;

  • - отсутствие дефектов, препятствующих чтению надписей, маркировки, индикатора.

  • - соответствие идентификационных данных программного обеспечения указанных в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Multi Ranger 100

Multi Ranger 200

Hydro Ranger 200

Идентификационное наименование ПО

CP_MR100_1.12.xx

CP_MR200_1.13.xx

CP_MR200_l.13.xx

Номер версии (идентификационный номер) ПО

Не ниже v. 1.12.02

He ниже v. 1.13.03

He ниже v. 1.13.03

  • 6.2 Проверка метрологических характеристик

6.2.1 Определение основной приведенной погрешности измерений уровня

Установить уровнемер на уровнемерную установку (см. Приложение А) и произвести монтаж по схемам, приведённым в Руководстве по эксплуатации на уровнемер. Зафиксировать нулевую контрольную отметку на уровнемерной установке.

Ввести поправку на несоответствие показаний уровнемера и уровнемерной установки До, мм, рассчитанную по формуле

До=Яэизм,                            (1)

где Нтм - измеренное значение уровня, мм;

Нэ - заданное значение уровня по уровнемерной установке, мм.

Измерить температуру окружающего воздуха. Погрешность измерений уровня определяют на пяти контрольных отметках, равномерно распределённых по всему диапазону измерений при повышении и понижении уровня. Значение приведённой погрешности измерений уровня у, %, рассчитать по формуле

/= Яизм     х100,                           (2)

Нmax

где Нтях - верхний предел диапазона измерений для данного типа преобразователя, мм.

Уровнемеры считаются прошедшими поверку по данному пункту, если значения погрешности не превышают значений, указанных в таблице 4.

  • 6.2.2 Определение дополнительной приведённой погрешности по токовому выходу

Данный пункт допускается выполнять одновременно с определением основной погрешности измерений уровня.

Произвести конфигурирование токового выхода уровнемера. Присвоить значение тока 4 мА уровню 0 мм, а 20 мА верхнему пределу диапазона измерений для данного типа преобразователя. Подключить миллиамперметр к токовому выходу. Значение тока /э, мА, на выходе уровнемера, соответствующее заданному уровню Нэ, мм, рассчитать по формуле

\ ^Anax )

A Апах

* (Anax Anin )’

(3)

где

где

Апах - значение тока, равное 20 мА, соответствующее верхнему пределу диапазона измерений для данного типа преобразователя, мм;

Anin - значение тока, равное 4 мА, соответствующее уровню 0 мм;

Птах - максимальное значение уровня, равное верхнему пределу диапазона измерений для данного типа преобразователя, мм.

Приведённую погрешность рассчитать по формуле

= Апм^-А х100

(4)

1 -I

max min

Лзм - измеренное значение уровня, мм.

Уровнемеры считаются прошедшими поверку по данному пункту, если значения погрешности не превышают значений, указанных в таблице 4.

  • 6.2.3 Определение дополнительной приведённой погрешности от температуры окружающей среды в месте расположения преобразователя

Провести поверку по п. 6.2.1 при разных температурах, изменение температуры должно быть не менее чем ± 1 °C.

Уровнемеры считаются прошедшими поверку по данному пункту, если значения погрешности не превышают значений, указанных в таблице 4.

Таблица 4

Наименование параметра

Значение

Пределы допускаемой основной приведенной погрешности измерений уровня от верхнего предела диапазона измерений, %

±0,25

Пределы допускаемой дополнительной приведенной погрешности по токовому выходу, %

±0,1

Пределы допускаемой дополнительной приведенной погрешности измерений уровня от температуры окружающей среды в месте расположения преобразователя, %:

- при использовании метода температурной компенсации на весь диапазон

±0,09

температуры;

- при использовании метода фиксированной температуры при изменении

±0,17

температуры на 1 °C от 20 °C

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

7.1 Протокол оформляют в свободной форме. При положительных результатах поверки оформляют свидетельство о поверке и наносят знак поверки в соответствии с рисунком 1.

С

Рисунок 1 - Места нанесения знака поверки

Знак поверки

Знак поверки

!

  • 7.2 При отрицательных результатах поверки свидетельство о поверке выдают извещение о непригодности.

аннулируют и

А.А. Сулин

И.В.Беликов

ПРИЛОЖЕНИЕ А (справочное)

Установка имитации изменения уровня

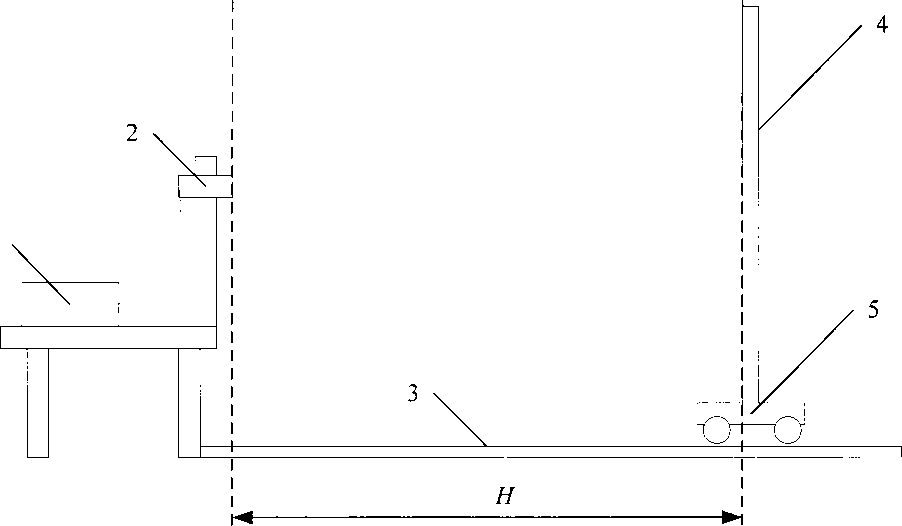

Рисунок А.1 - Схема установки имитации изменения уровня: 1 - электронный блок уровнемера, 2 - ультразвуковой преобразователь, 3 - закреплённая рулетка, 4 - отражающий щит, 5 - устройство перемещения щита.
