Методика поверки «ТЕРМОМЕТРЫ БИМЕТАЛЛИЧЕСКИЕ СЕРИЙ 46,48,50,52,53,54,55 фирмы "WIKA Alexander Wiegand SE & Co. KG ", Германия» (МП 2411-0086-2013)
УТВЕРЖДАЮ
ТЕРМОМЕТРЫ БИМЕТАЛЛИЧЕСКИЕ
СЕРИЙ 46,48,50,52,53,54,55
фирмы "WIKA Alexander Wiegand SE & Co. KG ", Германия
МЕТОДИКА ПОВЕРКИ
МП 2411-0086-2013Руководитель отдела ГЦИ СИ ФГУП
" ВНИИМ им.Д.И.Менделеева "
им.Д.И.Менделеева "
А.И.Походун
2013г.
2013 г.
Настоящая методика распространяется на термометры биметаллические серий 46,48,50,52,53,54,55 фирмы "WIKA Alexander Wiegand SE & Co. KG ", Германия и устанавливает методы и средства их первичной и периодической поверки.
Интервал между поверками- 3 года
-
1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
-
1.1. При проведении поверки должны выполняться операции., указанные в табл.1.
-
Таблица 1
|
Наименование операции |
№ пункта методики |
Обязательность проведения при поверке | ||
|
первичной |
периодической | |||
|
1. |
Внешний осмотр |
4.1 |
+ |
+ |
|
2. |
Опробование |
4.2 |
+ |
+ |
|
3. |
Определение погрешности |
4.3 |
-flj |
+ |
|
4. |
Определение вариации |
4.4 |
4т |
+ |
|
1.2. При поверке применяются эталонные средства измерений и оборудование | ||
|
приведенные в табл.2. |
Таблица 2 | |
|
№ пункта методики |
Наименование средств измерения, оборудования г |
1 их характеристики |
|
1 |
2 | |
|
п.4.3, 4.4 |
Эталонные платиновые термометры сопротивления 3-го разряда, типа ЭТС100 для диапазона температур от минус 200 до 0 °C. Эталонные платиновые термометры сопротивления 3-го разряда, типа ЭТС100 для диапазона температур от 0 - 660,323 °C. | |
|
п.4.3, 4.4 |
Прецизионный преобразователь сигналов ТС и ТП ТЕРКОН, погрешность измерения ±0,001 Ом. | |
|
п.4.3, 4.4 |
Термостат жидкостный мод.7312, воспроизводимая температура 0 °C, нестабильность поддержания температуры ±0,001 °C | |
|
2 | ||
|
1 |
2 |
|
п.4.3, 4.4 |
Термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °C, нестабильность поддержания температуры ±0,05 °C; |
|
п.4.3, 4.4 |
Калибратор температуры АТС 650, диапазон температур от 30 до 650 °C, погрешность поддержания температуры ± 0,03 °C. |
|
п.4.3, 4.4 |
Термостат 6050Н, диапазон температур от 20 до 550 °C, погрешность поддержания температуры ± 0,02 °C. |
|
п.4.3, 4.4 |
Термостат типа 814L. Диапазона температур от минус 80 до 40 °C, погрешность поддержания температуры + 0,02 °C. |
Примечание. Допускается использование других эталонных СИ и оборудования, удовлетворяющих требуемой точности.
-
2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
-
2.1. При эксплуатации необходимо соблюдать "Правила, технической эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей", утвержденные Госэнергонадзором.
-
З.УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
-
3.1. При поверке должны выполняться следующие условия:
температура окружающего воздуха, °C
20 ±5
65± 15
84- 106,7
-
- влажность окружающего воздуха, %
-
- атмосферное давление, кПа
-
4. МЕТОДИКА ПОВЕРКИ
-
4.1. При внешнем осмотре необходимо убедиться в целостности термометра. На шкале термометров не должно быть трещин и сколов.
-
4.2. Опробование
-
4.2.1.После выдержки при комнатной температуре термометр должен показывать значение комнатной температуры, если эта температура находится в пределах диапазона измерения.
-
-
4.3. Определение погрешности.
-
Определение погрешности производится методом: сличений с эталонным термометром в термостатах ( калибраторах температуры ) при 5-ти значениях температуры равномерно распределенных по шкале, включая нижний и верхний пределы измерения (следует иметь ввиду, что диапазон измерения и диапазон шкалы не совпадают в соответствии с Таблицей 3 Приложения). Поверяемый термометр помещается в термостат ( калибратор ) на одну глубину с эталонным термометром и после выдержки при заданной температуре в течение 15 мин. снимают показания эталонного и поверяемого термометра. Сначала производят отсчет показаний термометра в выбранных точках при возрастании температуры вплоть до верхнего предела измерения, а затем при последовательно убывающих температурах вплоть до нижнего предела измерений. Погрешность определяется как максимальная разность показаний поверяемого и эталонного термометра.
Результаты поверки считаются положительными, если погрешность не превышает значений указанных в приложении в таблице 3.
-
4.4. Определение вариации проводят по методике п.4.3 при пяти значениях выбранных температур включая нижний и верхний пределы измерения. Вариацию показаний определяют как разность показаний поверяемого термометра при подходе к одному и тому же значению температуры, определенной по эталонному термометру, при прямом и обратном ходах.
Результаты поверки считаются положительными, если вариация не превышает 0,5 предела абсолютной погрешности измерения.
-
5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
5.1. При положительных результатах поверки на термометр наносится клеймо или выдается свидетельство о поверке.
-
5.2. При отрицательных результатах поверки на термометр выдается свидетельство о непригодности с указанием причин непригодности.
-
5.3. Рекомендуемая форма протокола поверки приведена в приложении.
-
Приложение
Таблица 3
|
Серия |
46 |
48 |
50 |
52 |
Диапазон измерений |
Пределы абсолютной погрешности измерения, ±°С, класс 2* noEN13190 | |||
|
'^Модификации Наименованием характеристики^. |
А46.10, A46.ll |
А46.30 |
А46.20 |
А48.10 |
А50.10 |
А50.20 |
А52.025 А52.033 А52.040 А52.050 | ||
|
1. Диапазон шкалы, |
от -30 до 50 |
от -30 до 50 |
от-3 |
0 до 50 |
от-30до 50 |
от -20 до 40 |
2 | ||
|
от -20 до 40 |
- |
- |
от-10 до 30 |
2 | |||||
|
от-20 до 60 |
от -20 до 60 |
от -20 до 60 |
от-20до 60 |
от-10 до 50 |
2 | ||||
|
- |
от-10 до 50 |
от -10 до 50 |
- |
от 0 до 40 |
2 | ||||
|
от 0 до 60 |
от 0 до 60 |
от 0 до 60 |
от 0 до 60 |
от 10 до 50 |
2 | ||||
|
от 0 до 80 |
от Одо 80 |
от Одо 80 |
от 0 до 80 |
от 10 до 70 |
2 | ||||
|
- |
- |
- |
от 0 до 100 |
от 10 до 90 |
2 | ||||
|
от 0 до 120 |
от 0 до 120 |
от 0 до 120 |
от 0 до 120 |
от 10 до110 |
4 | ||||
|
- |
- |
от 0 до 160 |
от 0 до 160 |
от 20 до 140 |
4 | ||||
|
- |
- |
от 0 до 200 |
от 0 до 200** |
от 20 до 180 |
4 | ||||
|
- |
от 0 до 250** |
от 30 до220 |
5 | ||||||
*-кроме модификации А52.025 и А52.033 , для них предел допускаемой погрешности составляет ±5% от диапазона шкалы **- только для модификаций А52.040 и А52.050
***-по требованию заказчика возможны другие диапазоны шкалы и диапазоны измерений, пределы абсолютной погрешности в таком случае указываются в паспорте на термометр.
Продолжение таблицы 3
|
Серия |
52 |
53 |
54 |
55 |
Диапазон * измерений, |
Пределы ябсопютной | |
|
'^^Модификации |
\52.063,А52.080, |
А5300, |
S5300, |
А5400, А5401, S5410, S5411, |
А5525,А5500, S5550, |
погрешности | |
|
Наименованием характеристики |
А52.100,А 52160, R52.063,R52.080, R52100, R52160, |
А5301 |
S5301 |
А5402, А5403, S5412,S5413 R5440, R5441, R5442, R5443 |
А5501, R5526 S5551 R5502, R5503 |
°C |
измерения, ±°С, класс 1 по EN13190 |
|
1. Диапазон шкалы, |
- |
от-70 до 30 |
от -70 до 30 |
от -70 до 30 |
от -60 до 20 |
2 | |
|
°C* |
- |
от -60 до 40 |
от -60 до 40 |
от -60 до 40 |
от -50 до 30 |
1 | |
|
- |
от -50 до 50 |
от-50 до 50 |
от -50 до 50 |
от -40 до 40 |
1 | ||
|
от -30 до 50 |
от -30 до 50 |
от -30 до 50 |
от -30 до 50 |
от -20 до 40 |
1 | ||
|
- |
от -30 до 70 |
от -30 до 70 |
от -30 до 70 |
от -20 до 60 |
1 | ||
|
от-20 до 60 |
от-20 до 60 |
от-20 до 60 |
от-20 до 60 |
от-10 до 50 |
1 | ||
|
- |
от-20 до 100 |
от-20 до 100 |
от-20 до 100 |
от-10 до 90 |
2 | ||
|
- |
от-20 до 120 |
от-20 до 120 |
от-20 до 120 |
от -10 до 110 |
2 | ||
|
- |
от-20 до 160 |
от-20 до 160 |
от-20 до 160 |
отО до 140 |
2 | ||
|
- |
от-10 до 110 |
от-10 до 110 |
от-10 до 110 |
от 0 до 100 |
2 | ||
|
от 0 до 60 |
от 0 до 60 |
от 0 до 60 |
от 0 до 60 |
от 10 до 50 |
1 | ||
|
от Одо 80 |
от Одо 80 |
от Одо 80 |
от Одо 80 |
от 10 до 70 |
1 | ||
|
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
от 10 до 90 |
1 | ||
|
от 0 до 120 |
от 0 до 120 |
отО до 120 |
от 0 до 120 |
от 10 до110 |
2 | ||
|
от 0 до 160 |
от 0 до 160 |
от 0 до 160 |
от 0 до 160 |
от 10 до150 |
2 | ||
|
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 20 до 180 |
2 | ||
|
от 0 до 250 |
от 0 до 250 |
от 0 до 250 |
от 0 до 250 |
от 30 до220 |
9 5 —J-7 | ||
|
от 0 до 300 |
от 0 по 300 |
пт 0 пл ЗЛО |
пт 0 пп ЗЛО |
пт 7Л пп?70 |
5 | ||
|
от 0 до 400 |
от 0 до 400 |
от 0 до 400 |
от 0 до 400 |
от 50 до350 |
5 | ||
|
от 0 до 500 |
от 0 до 500 |
от 0 до 500 |
от 0 до 500 |
от 50 до450 |
5 | ||
|
- |
от 0 до 600 |
от 0 до 600 |
от 0 до 600 |
отЮО до 500 |
10 | ||
***по требованию заказчика возможны другие диапазоны шкалы и диапазоны измерений, пределы абсолютной погрешности в таком случае указываются в паспорте на термометр.

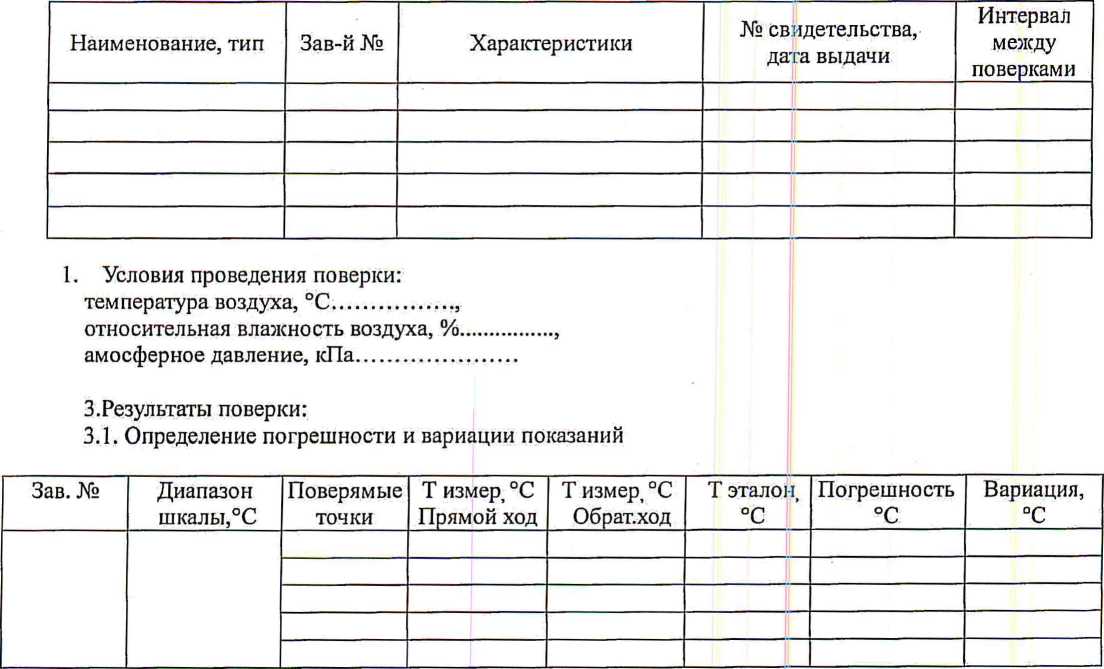

Протокол №
термометр биметаллический модификации----------------зав.№...........
диапазон температур, °C........................
предел допускаемой погрешности...................................
изготовленный фирмой "WIKA Alexander Wiegand SE & Co. KG ", принадлежащий........................................
поверен в..............................................................
1.Оборудованной и эталонные СИ применяемые при поверке
, зав.№.
годен к
4.3аключение: термометр биметаллический модификации эксплуатации
Поверитель
г.
7
