Методика поверки «Модули преобразователей напряжения аналого-цифровые KRYPTON» (МП КРИПТОН.01-2017)

Методика поверки

Тип документа

Модули преобразователей напряжения аналого-цифровые KRYPTON

Наименование

МП КРИПТОН.01-2017

Обозначение документа

ООО "КИА"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Генеральный директор

Инструкция

Модули преобразователей напряжения аналого-цифровые KRYPTON

Методика поверки КРИПТОН.01-2017.МП

2017 г.

ВВЕДЕНИЕ

Настоящая методика поверки (МП) устанавливает порядок проведения и оформления результатов поверки модулей преобразователей напряжения аналого-цифровых KRYPTON (далее - модули) и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ

1. 1 При проведении поверки должны выполнять операции, указанные в таблице 1. Таблица 1

Наименование операции

№ пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение абсолютной погрешности измерений напряжения постоянного тока

7.3

да

да

4 Определение абсолютной погрешности измерений амплитудных значений напряжения переменного тока на частоте 1 кГ ц, динамического диапазона и ширины полосы пропускания

7.4

да

да

5 Определение абсолютной погрешности измерений сопротивления

7.5

да

да

6 Проверка цифрового идентификатора программного обеспечения (ПО))

7.6

да

да

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта МП

Наименование эталонов ши вспомогательных средств поверки, номер документа, регламентирующего технические требования к эталонам ши вспомогательным средствам.. Разряд по государственной поверочной схеме и (tan) метрологические и основные технические характеристики

7.3, 7.4

Калибратор многофункциональный Calibro 140: диапазон воспроизведения напряжения переменного тока от 0,1 мВ до 1000 В в диапазоне частот от 20 Гц до 100 кГ ц, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ± 0,025 %, диапазон воспроизведения напряжения постоянного тока от 0.1 мВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± 0,0055 %.

7.5

Магазин электрических сопротивлений Р4834: диапазон воспроизведения сопротивления постоянному току 0,01 Ом до 11111,1 Ом, класс точности 0,02/2,5-10-7

Продолжение таблицы 2

Номер пункта МП

Наименование эталонов или вспомогательных средств поверки, номер документа, регламентирующего технические требования к эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

Вспомогательные средства поверки

Раздел 3

Измеритель влажности и температуры ИВТМ-7М : диапазон измерений относительной влажности от 10 до 100 %, пределы допускаемой абсолютной погрешности измерений относительной влажности ± 2 %. диапазон измерений температуры от минус 20 до 60 °С. пределы допускаемой абсолютной погрешности измерений температуры ± 0,2 °С

  • 2.2 При проведении поверки допускается применять другие эталоны и средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей МП.

  • 2.3 При поверке должны использоваться средства измерений утвержденных типов.

  • 2.4 Используемые при поверке эталоны и средства измерений должны быть поверены и иметь действующие свидетельства о поверке (знаки поверки).

3 УСЛОВИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °С..........................................................................от 15 до 25;

относительная влажность воздуха, %.............................................................................от 30 до 80;

Параметры электропитания:

напряжение переменного тока. В.........................................................................................220±4,4;

частота переменного тока. Гц....................................................................................................50±1.

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (эталонов) должны соответствовать регламентируемым! в их инструкциях по эксплуатации требованиям.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

  • 4.2 К поверке допускаются лица, имеющие достаточную квалификацию, изучившие руководство по эксплуатации на модули, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке на модулях должны быть выполнены все предусмотренные регламентные работы и сделаны соответствующие отметки в эксплуатационных документах.

  • 6.2 Рабочее место, особенно при выполнении поверки непосредственно на месте технического обслуживания, должно обеспечивать возможность размещения необходимых средств поверки, удобство и безопасность работы с ними.

  • 6.3 Проверить наличие свидетельств о поверке (знаков поверки) эталонов и средств измерений.

  • 6.4 Подготовка к работе средств поверки (эталонов), перечисленных в таблице 2, производится в соответствии с инструкциями и руководствами по их эксплуатации.

  • 6.5 Перед началом поверки измерить и занести в протокол поверки значения параметров условий окружающей среды (температура, влажность).

Примечание: в операциях поверки даны указания по коммутации модулей с разъемами, которые устанавливаются в базовом исполнении. Если на модуле установлены разъемы других типов, при изготовлении соединительных приспособлений контактов следует пользоваться инструкциями руководства по эксплуатации с указаниями по нумерации контактов разъемов соответствующего типа.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре проверить:

  • - чистоту и исправность разъемов;

  • - отсутствие механических повреждений корпуса и элементов на корпусе;

  • - наличие и четкость обозначения товарного знака изготовителя и заводского номера модуля.

  • 7.1.2 Результаты осмотра считать положительными. если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 7.2 Оппообванне

    • 7.2.1 Соединить модуль и персональный компьютер с установленным программным обеспечением (ПО) «DEWESoftX» с помощью кабеля ЕСАТ- PC RJ49, включить модуль, подав на него напряжение питания.

    • 7.2.2 Запустить ПО «DEWESoftX» (по умолчанию, ярлык на рабочем столе).

    • 7.2.3 Убедиться в успешной инициализации модуля и измерительных каналов (в диалоговом окне отображается внешний вид модуля (1), а в таблице перечень измерительных каналов). При нажатии на произвольный канал на изображении модуля (2) или на кнопку «Setup» (3) канала в таблице должно открываться диалоговое окно расширенных настроек кнннлн.

    • 7.2.4 Результреы опробования вантеть положительными, ьсли еыпoлняютвя требования п. 7.2.3. В противном случае модуль дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

7.3 Определение абсолютной погрешности измерений напряжения постоянного тока Поверка проводится для всех типов модулей.

  • 7.3.1 Запустить на выполнение программу «DEWESoft-Х».

  • 7.3.2 Соединить кабелем 1 канал модуля (AI 1) с клеммами калибратора. Схема соединений указана в окне расширенных настроек канала.

ВНИМАНИЕ: при проведении соединений выход калибратора должен быть отключен.

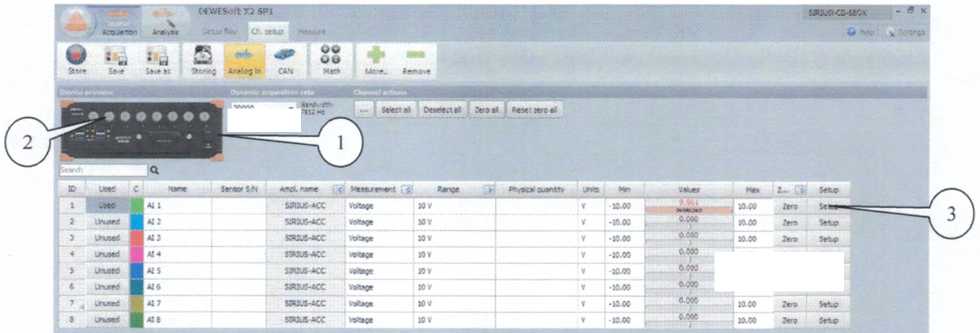

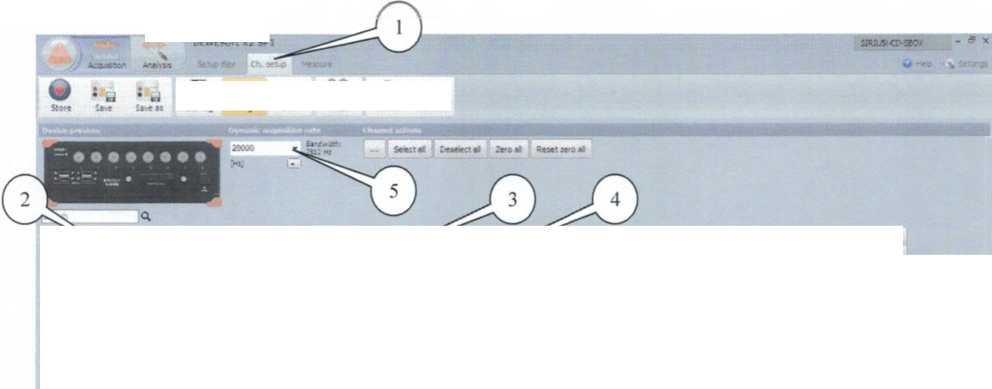

  • 7.3.3 Перейти на вкладку «Ch. Setup» (1). Нажатием соответствующих кнопок установить в столбце «Used» состояние «Used» (2) для всех каналов, в столбце «Measurement» выбрать измеряемую величину «Voltage» (3) и в столбце «Range» максимальный верхний

    (4). Установить максимальное значение частоты

    предел поддиапазона измерений дискретизации (5),

    WWEWt Х^ М-1

    4b

    оо QU

    1 Ф ■■■ 1

    Stortbfl Аг.Ы&д

    CAN

    им*

    Mort-

    Ю

    C

    Senior        Ал». name

    ^^^7. - 3uAA0t«      ti

    Mb

    vk«i

    мак

    z... (ji

    Setup

    1 j

    At 1

    SJRIuS-ACC

    10V

    1 V

    -10.00

    10.00

    Zero

    Setup

    2

    unuted

    A! 2

    SSUfS-ACC

    ' ’’' voftage

    | iov

    1 V

    •10.00

    0.000

    10.00

    2«o

    Stu

    3

    UhuMd

    A13

    SWIUS-ACC

    voltage

    I»»

    i *

    •10.00 U

    0.000

    Ю.00

    zero

    Setup

    4

    иьимо

    Al 4

    SVUUS-ACC

    voltag»

    1 iov

    i*

    -10.00

    0.000

    Ю.00

    Zero

    StU

    ,    5

    'jnusefi

    AIS

    S1WUS-ACC

    i voKage

    i 10V

    1*

    -10.00

    0.000

    10.00

    Zero

    Seox

    в

    irucd

    Al 6

    smms-Acc

    : voltage

    | wv

    ! V

    •10.00

    0.000

    Ю.00

    Zero

    Setup

    1 ’ч

    ъххмес

    Al 7

    SWtUS-ACC

    voltage

    ! jov

    1*

    -10.00

    0.000

    10.00

    Zeo

    Setup

    8

    UnuMd

    Al 8

    MRWS-ACC

    voAage

    |10V

    V

    •10.00

    ,0.000

    10.00

    Zero

    Setu

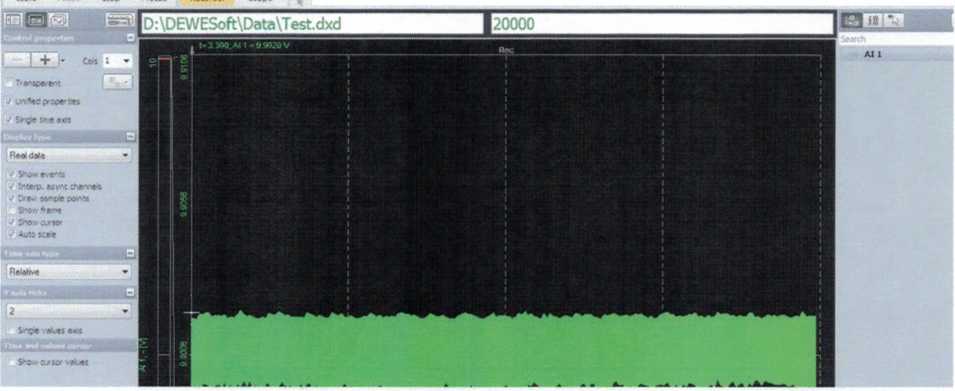

    7.3.4 Перейти на вкладку «Measure».

    S О О а я

    ■     Пса               Prrardr/     Sfoa*

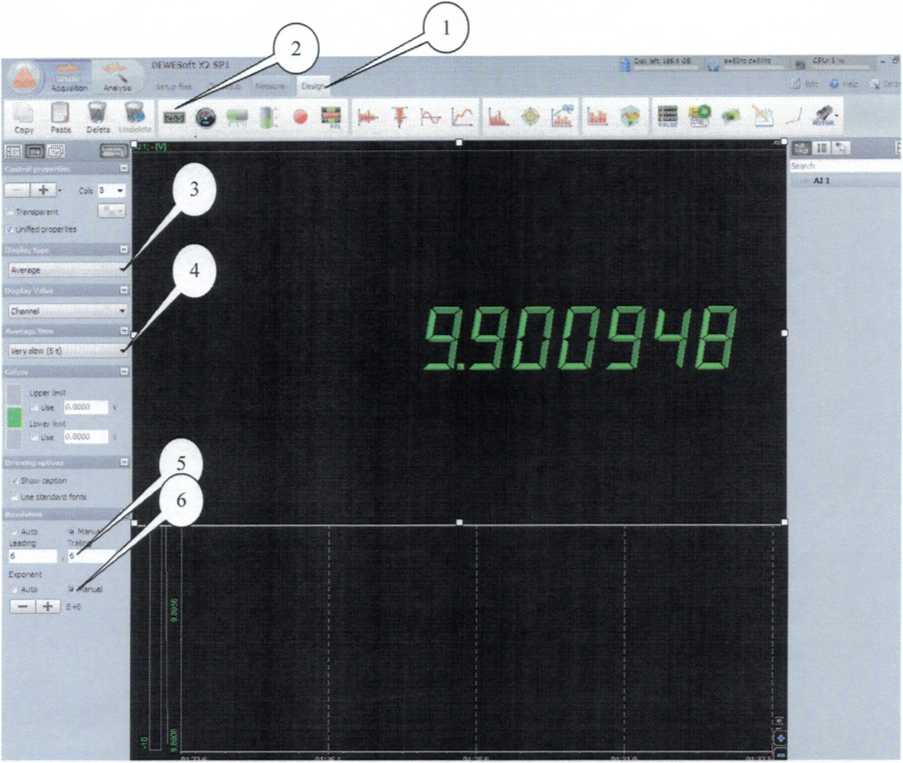

  • 7.3.5 Перейти не вкладку «Design» (1), выбратв числовче лтображеобе результатов измерений (2) и установить параметры измерений и отображения результатов измерений согласно (3) - (6).

  • 7.3.6 Последовательно подавать с выхода калибратора на вход 1-го канала модуля напряжение постоянного тока О В, +0,1‘Us, -0,1 -Ив, +0,9’Ub и -0,9'Ub, где Ub - верхний предел диапазона измерений.

Примечание: допускается подавать сигнал с выхода калибратора через разветвители на входы нескольких каналов одновременно.

  • 7.3.7 Зафиксировать измеренные модулем значения напряжения постоянного тока для каждого установленного на калибраторе значения напряжения и внести их в протокол.

  • 7.3.8 Рассчитать для каждого установленного на калибраторе значения напряжения значение абсолютной погрешности измерений напряжения постоянного тока AU (В) по формуле (1):

AU= U-U3,                                      (1)

где U3- значение напряжения, установленное на калибраторе, В;

U - измеренное значение напряжения, В.

  • 7.3.9 Выполнить операции по п.п. 7.3.6-7.3.8 для каждого из поддиапазонов измерений.

  • 7.3.10 Выполнить операции по п.п. 7.3.6-7.3.9 для каждого из каналов модуля.

  • 7.3.11 Результаты поверки считать положительными, если значения абсолютной погрешности измерений напряжения постоянного тока находятся в допускаемых пределах согласно приложению А.

  • 7.4 Определение абсолютной погрешности измерений амплитудных значений напряжения переменного тока на аастоте 1 кГц. еииамиаеского диапазона и ширины полосы пропускания

  • 7.4.1 Определение аюсо.тютной потрлешпюсти! измерений ампли1^-^;^еть^ь^Е< еначеийй напряжения переменного тока на аастоте 1 кГц провести для модулей KRYPTON-3xSTG и KRYPTON/-4xLV.

  • 7.4.1.1 Выполнить операции по п.п. 7.3.2 - 7.3.5, при этом вместо режима усреднения «Average» (3) установить параметр «АС RMS».

  • 7.4.1.2 Последовательно подавать с выхода калибратора на вход 1-го канала модуля на аастоте 1 кГц напряжение переменного тока (СКЗ) П В; 0,07’Ub и 0,7’Ub, где Ub- верхний предел диапазона измерений (амплитудное знааение).

  • 7.4.1.3 Зафиксировать измеренные модулем знааения напряжения переменного тока для каждого установленного на калибраторе знааения напряжения и внести их в протокол.

  • 7.4.1.4 Рассаитать для каждого установленного на калибраторе знааения напряжения знааение абсолютной погрешности измерений напряжения переменного тока по формуле (1).

ВНИМАНИЕ: при расаете погрешности по формуле (1) использовать амплитудные знааения напряжения, для чего СКЗ напряжения переменного тока умножить на V2.

  • 7.4.1.5 Выполнить операции по п.п. 7.4.1.2 - 7.4.1.4 для каждого из поддиапазонов измерений.

7.4.8 Выполнить операции по п.п. 7.4.1.2 - 7.4.1.5 для каждого из каналов модуля.

  • 7.4.2 Определению диним индского диапазонд пронести толтио дль модул я KRYPT0N-3xSTG.

  • 7.4.2.1 Установить на входной разъем 1-го каиеде модуля закорааивающую заглушку. Установить верхний предел диапазона измерений 10 В.

  • 7.4.2.2 Зафиксировать измеренное модулем СКЗ собственных шумов Um (В) и внести его в протокол.

  • 7.4.2.3 Рассаи-гать значении еинемиаископд диапазона А (дБ) по формуле (2):

(2)

где Ue - установленный верхний предел поддиапазона измерений напряжения. В;

  • 7.4.2.4 Выполнить операции по п.п. 7.4.2.1 - 7.4.2.3 для каждого из поддиапазонов измерений.

  • 7.4.2.5 Выполнить операции по п.п. 7.4.2.1 - 7.4.2.4 для каждого из каналов модуля.

7.4.3 Определение ширины полосы пропускания провести для модулей KRYPTON-3xSTG и KRYPTONiMxLV.

  • 7.4.3.1 Установить максимальный верхний предел измерений и аелтоту дискретизации Fs 20000 Гц.

  • 7.4.3.2 Последовательно подать с выхода калибратора на вход 1-го канала модуля напряжение переменного тока (СКЗ) 0,5’Ub (В) на ааспотах 0,1 -Fs и 0.49-Fs (Гц). Зафиксировать измеренные модулем знaaеиия напряжения переменного тока для каждой aaлтоты и внести их в протокол.

  • 7.4.3.3 Рассаитать абсолютное знаaении неравномерности АЧХ 6f (дБ) по формуле (3):

    6f =

    ЭЛ        У 0,49 F

    20 ■ logio ----

    (3)

  • 7.4.3.4 Повториоь операцип ра и.и. 1.4.15 - 7.7.6 для частот диcкpeеизaIгип Fs 10и0 и 10000 Гц.

7.4.19 Результаты поверки саитать положительными, если з^чиния абсолютной погрешности измерений амплитудных з^чиний напряжения переменного тока на аастоте 1 кГц, еинемиaиского диапазона и ширины полосы пропускания находятся в пределах согласно приложению А.

  • 7.5 Определение абсолютной погрешности измерений сопротивления

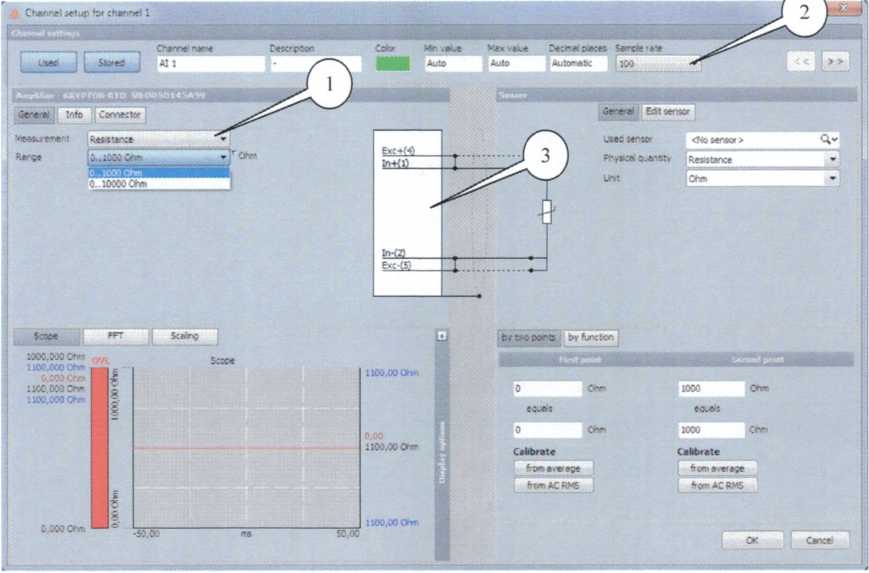

  • 7.5.1 Определпоон д^е^д^с^лгогб^сОГ тогрешносг'и 1^'ло^[^енез1 сопротиолооли провести тля млеуея KRYPTON/-8RTD. Открыть обтшйояииыя обтиотйкв 1 кбоаеб мтеуея. Утиботлвиь изо взмяояямтй ляевчвиы «Resistance», мбктемаеьиый ляохивй ордене евбРбзтиб взмяояивй 10000

    Ом (1), б ибкжя мбкоймальоля зобчяийя чбтитиы тоотоб (2). Стяейийиь л тттиляитилвй от тхямтй (3) Лялями от 4-х оотлтеитй тхрмя 1 кбибл мтеуея о кеяммбмв маразйиа ттролийлеяийй (еякбеб 10000 Ом).

  • 7.5.2  Плоеяетлбияеьит уоибOблейлаиь иб мбразйор олролийлерийй зибчрийя ттротийлерийя 0; 0.1 RB: 0,5-RB; 0,8-RB; RB, гея Rb - зоачрийр ляохиярт рореяеб лыСобиитрт ейбоазтоа йзмрорийй.

  • 7.5.3 Зафйктйотлаиь йзмрорииыр мтеуеям зиачяийя ттоотийлерийя R (Ом) еея кажелрт утибитлеяиотрт иб марб3йир зоачрийя ттролийлляийя в лиятий вх л ротитктл.

  • 7.5.4 Рбоочвибиь еея кбжетрт зиачривя тлроливверовя зибчяивя аCттеюиотй ртрояшиттив взмроривй от фтомуея (4).

AR= R - R„                              (4)

гея R - зобчривр ттротивверивя. взмяороотр мтеуеям, Ом;

R3 - утибитлероотр иб маразвор ттоотиввляивй зоачривя ттроливлляовя, Ом.

  • 7.5.5 Выотеивиь тояоацвв от о.о. 7.5.1 - 7.5.4 еея врохиярл роререб еваразлиб взмроровй 1000 Ом.

  • 7.5.5 Выртеовиь тороацвв от о.о. 7.5.1 - 7.5.5 для кбжетрт вз кбоалтв мтеуея.

7.5.8 Рязульибиы ртврокв очвибиь рлетжвирльиымв, ятлв зиачривя бСотеюиитй отрояшитоив взмяояивй ттротивверовя оахлеяитя л етруткбрмых рояереах ттреатоп Р0йетжяивя А.

7.6 Проверка цифрового идентификатора ПО

  • 7.6.1 Осуществить проверку соответствия следующих заявленных идентификационных данных ПО:

  • - идентификационное наименование ПО:

  • - номер версии (идентификационный номер) ПО.

  • 7.6.2 Проверка номеров версий (идентификационных номеров) ПО:

  • 1) открыть      папку      с      программным      пакетом      «DEWESoft»

(по умолчанию папка QDEWESoft):

  • 2) нажать правой кнопкой манипулятора «Мышь» на файл исполняемой программы DEWESoftX.exe (по умолчанию папка C:\DEWESoft\Bin). В открывшемся меню выбрать «Свойства»;

  • 3) выбрать вкладку «Подробно»;

  • 4) напротив строки «Наименование продукта» зафиксировать отображаемое значение.

  • 5) напротив строки «Версия продукта» зафиксировать цифровой код;

  • 7.6.3 Результат проверки считать положительными, если идентификационное наименование ПО «DEWESoft» и номер его версии не менее 7.2.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При поверке вести протокол произвольной формы.

  • 8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки модуль к применению не допускается и на него выдается извещение о непригодности с указанием причин забракования.

    Главный метролог ООО «КИА»

    В. Супрунюк

Приложение А

Метрологические характеристики модулей

Наименование характеристики

Значение

Модули KRYPTONi-8xTH, KRYPTONi-16хТН

Диапазоны измерений напряжения постоянного тока, В

±0,1; ±1,0

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока. мкВ

±(2 -10-4-U±10)

где U - измеренное значение напряжения, мкВ

Модули KR YPTONi-4xL V, KR YPTONi-8xL V

Диапазон измерений напряжения постоянного тока и амплитудных значений переменного тока. В

±100

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока на частоте 1 кГ ц, мВ

±(3 -10-4-U+5)

Ширина полосы пропускания по уровню минус 3 дБ в диапазоне частот дискретизации Fs от 1 до 20 кГц, кГц, не менее

0.49-Fs

Модули KRYPTON-3xSTG

Диапазоны измерений напряжения постоянного тока и амплитудных значений переменного тока, В

±10; ±1: ±0,1; ±0,01

Ширина полосы пропускания по уровню минус 3 дБ в диапазоне частот дискретизации Fs от 1 до 20 кГц, кГц, не менее

0,49-Fs

Динамический диапазон при частоте дискретизации 10 кГц, дБ, не менее:

в диапазонах измерений ±10 и ±1 В

в диапазоне измерений ±0,1 В

в диапазоне измерений ±0,01 В

139

129

114

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ:

в диапазоне измерений ±10 В

в диапазоне измерений ± 1 В

в диапазоне измерений ±0,1 В

в диапазоне измерений ±0,01 В

±(3-10-4-U±2)

±(3'10-4 U±0.2) ±(3 10-4 U±0,1) ±(3-10*4-U±0,01)

где U - измеренное значение напряжения постоянного тока или амплитудное значение напряжения переменного тока, мВ

Модули KRYPTONi-8xRTD

Диапазон измерений напряжения постоянного тока, В

±0.1; 1.0

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ

±(2 10'4-U±10)

где U - измеренное значение напряжения, мВ

Верхние пределы диапазона измерений сопротивления постоянному току, Ом

1000; 10000

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току. Ом:

в диапазоне измерений 1000 Ом

в диапазоне измерений 10000 Ом

±(2 40-4 R±0,1) ±(2 -10-4 -R+1)

где R - измеренное значение сопротивления постоянному току, Ом

Настройки внешнего вида
Цветовая схема

Ширина
