ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ (ГНМЦ ФГУП «ВНИИР»)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ -

директора

ГУП «ВНИИР»

В.А. Фафурин

2015 г.

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Корректоры объема газа ЕС 24, ЕС 600, ЕС 900

Методика поверки

МП 0241-13-2015

■г             -IG

Казань

2015

РАЗРАБОТАНА

УТВЕРЖДЕНА

ФГУП «ВНИИР»

Фирма «RMG Messtechnik GmbH»

ФГУП ВНИИР

Настоящая инструкция распространяется на корректоры объема газа ЕС 24, ЕС 600 и ЕС 900 (далее - корректоры) фирмы «RMG Messtechnik GmbH», Германия и устанавливает методику их первичной и периодической поверок.

Корректоры объема газа ЕС 24, ЕС 600 и ЕС 900 предназначены для измерения давления и температуры газа (природного, попутного нефтяного, других углеводородных и неуглеводородных газов), преобразования сигналов от первичных измерительных преобразователей расхода (объема) газа, вычисления объемного расхода и объема газа в рабочих условиях и приведения объемного расхода и объема газа к стандартным условиям.

Интервал между поверками - 5 лет.

1 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие нормативные документы:

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.

Примечание - При применении настоящей инструкции целесообразно проверить действие ссылочных стандартов на территории Российской Федерации по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящей инструкцией следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполняют следующие операции, указанные в таблице 1. При выполнении операций поверки, ведут протокол поверки произвольной формы.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при:

первичной поверке

периодической поверке

1

2

3

4

Внешний осмотр

7.1

Да

Да

Опробование

7.2

Да

Да

Определение           метрологических

характеристик корректора:

7.3

относительной

погрешности

измерения температуры газа

7.3.1

Да

Да

относительной

погрешности

измерения давления газа

7.3.2

Да

Да

относительной

погрешности

приведения объема газа к

стандартным

условиям

7.3.3

Да

Да

Оформление результатов поверки

8

Да

Да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки применяют следующие средства поверки:

  • - калибратор давления РАСЕ фирмы «GE Druck», Великобритания, диапазон измерений давления от 0,07 до 7 МПа, пределы допускаемой абсолютной погрешности ±(0,01% ИВ + 0,01% ВПИ);

  • - термостат водяной типа ТВ-4 для воспроизведения температур в диапазоне от 0 до 95 °C;

  • - криостат типа ГСП-5 для воспроизведения температур в диапазоне от минус 50 до 0°С;

  • - термометр стеклянный типа ТЛ-16, диапазон измерений от минус -25 до плюс 60 °C, цена деления 0,1 °C по ГОСТ 28498-90;

  • - генератор импульсов типа Г6-27, диапазон воспроизводимых частот от 0,001 Гц до 1 МГц, амплитуда импульсов ±20В, погрешность установки частоты ±2% (0,1 Гц -100 кГц); ±3% (0,001 - 6,1 Гц и 100 кГц -1 МГц);

  • - счетчик программный реверсивный Ф5007, диапазон частот входных сигналов от 0 до 1 МГц, предел допускаемой погрешности при счете по одному каналу не более ±1 имп.;

  • - стенд для создания избыточного давления до 7 МПа.

  • 3.1.1 Для контроля за условиями проведения поверки применяются следующие средства измерений

  • - термометр ртутный, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C по ГОСТ 28498-90;

-барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;

  • - психрометр ВИТ-1, диапазон измерений относительной влажности от 30 до 80 %, цена деления термометров 0,5 °C по ТУ25-11.1645.

  • 3.2 Применяемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке или поверительные клейма.

  • 3.3  Допускается применять другие средства измерений, обеспечивающие определение и контроль метрологических характеристик поверяемого корректора с требуемой точностью.

4 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1. При проведении поверки должны соблюдаться следующие требования:

  • - корпус корректора, персонального компьютера и применяемых средств измерений должны быть заземлены в соответствии с их руководствами по эксплуатации;

  • - ко всем используемым средствам должен быть обеспечен свободный доступ для заземления, настройки и измерений;

  • - работы по соединению устройств должны выполняться до подключения к сети питания;

- к работе должны допускаться лица, имеющие необходимую квалификацию и обученные работе с корректором и правилам техники безопасности;

- указания, электроустановок» электроустановок»,

предусмотренные «Правилами технической эксплуатации и «Правилами техники безопасности при эксплуатации а также инструкциями по эксплуатации оборудования, его компонентов и применяемых средств поверки.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1. При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                         20±5

  • - относительная влажность воздуха, %                           60±30

  • - атмосферное давление, кПа                                     101,3±4

Вибрация и внешнее магнитное поле (кроме земного) отсутствуют.

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки корректора выполняют следующие подготовительные работы:

  • 6.1 Проверяют комплектность эксплуатационной документации на корректор.

  • 6.2 Проверяют наличие действующих свидетельств о поверке или поверительные клейма на используемые средства поверки.

  • 6.3 Проверяют работоспособность корректора и средств поверки в соответствии с руководством по эксплуатации.

  • 6.4 Проводят монтаж средств поверки согласно структурным схемам указанным в «Руководстве по эксплуатации».

  • 6.5 Включают и прогревают корректор и средства поверки не менее 30 минут.

  • 6.6  Остальную подготовку проводят согласно требованиям документации изготовителя корректора и руководствам по эксплуатации средств поверки.

7. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр.

При внешнем осмотре должны быть установлены:

  • - комплектность корректора;

  • - соответствие маркировки требованиям, предусмотренным эксплуатационной документацией;

  • - отсутствие механических повреждений, коррозии, нарушения покрытий, надписей и отсутствие других дефектов.

  • 7.2 Опробование.

При опробовании проверяют работоспособность корректора в соответствии с руководством по эксплуатации без определения метрологических характеристик при задании входных сигналов. Изменяя сигналы имитаторов, убеждаются во вводе и обработке их корректором, контролируя значения параметров на дисплее корректора.

7.2.1 Подтверждение идентификации ПО.

Проверку идентификационных признаков ПО проводят, в соответствии с руководством по эксплуатации.

Для корректоров ЕС24 следующим образом:

  • •  включить питания и дождаться завершения всех необходимых внутренних тестов

  • •  перейти в меню Error/ID -> строка 2 Ver (версия ПО) -> строка 4 CRC (Контрольная сумма)

  • •  считать номер версии и контрольную сумму ПО корректора.

Для корректоров ЕС600 следующим образом:

  • •  включить питания и дождаться завершения всех необходимых внутренних тестов

  • •  перейти в меню Device Parameters (параметры) -> Service parameters (Эксплуатационные параметры)

  • •  считать номер версии ПО корректора.

Для корректоров ЕС900 следующим образом:

  • •  включить питания и дождаться завершения всех необходимых внутренних тестов

  • •  перейти в меню TYPE (ТИП) -> Device data (Данные прибора)

  • •  считать номер версии и контрольную сумму ПО корректора.

Корректор считается прошедшим проверку, если идентификационные данные соответствуют указанным в описании типа.

  • 7.3 Определение метрологических характеристик корректора.

7.3.1 Определение относительной погрешности корректора при измерении температуры газа.

Определение погрешности измерения температуры газа корректором производится в трех точках Т]=263 К, Т2=293 К. Тз=333 К. Точность задания точки ±1К.

Собирают схему согласно рисунку 1.

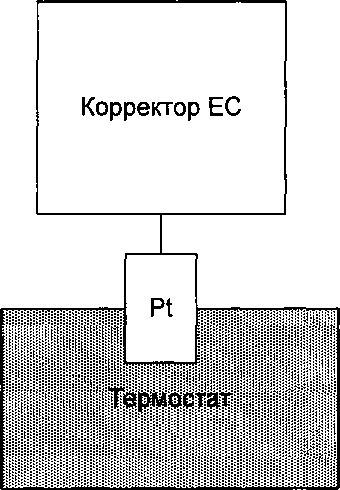

Рисунок 1 - Схема подключения корректора ЕС при определении погрешности измерения температуры

Время выдержки чувствительного элемента термопреобразователя Pt корректора ЕС в каждой точке не менее 30 минут. В каждой точке производят по одному измерению и вычисляют относительную погрешность измерения термодинамической температуры в

процентах по формуле:

(1)

где Те - заданное значение температуры;

Т -измеренное корректором значение температуры.

Результат поверки считают положительным, ели рассчитанная погрешность не превышает ±0,1% для ЕС 24 и ЕС 900, и ±0,2% для ЕС 600.

  • 7.3.2 Определение относительной погрешности корректора при измерении давления.

Определение погрешности измерения давления газа корректором производят в пяти точках равномерно распределенных по диапазону измерений включая крайние точки диапазона.

Собирают схему согласно рисунку 2

Источник давления

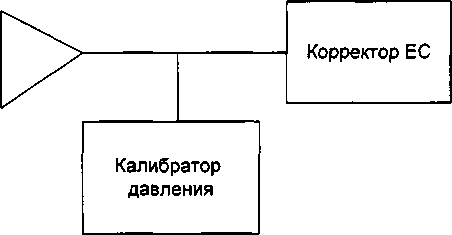

Рисунок 2 - Схема подключения корректора ЕС при определении погрешности измерения давления

В каждой точке производят по одному измерению при прямом и обратном ходе и вычисляют относительную погрешность измерения давления в процентах по формуле:

100, (2) ге

где Ре - заданное значение давления;

Р -измеренное корректором значение давления.

Результат поверки считают положительным, ели рассчитанная погрешность не превышает ±0,25%.

  • 7.3.3 Определение относительной погрешности корректора при приведении объема газа к стандартным условиям

Собирают схему согласно рисунку 3.

Источник давления

Калибратор давления

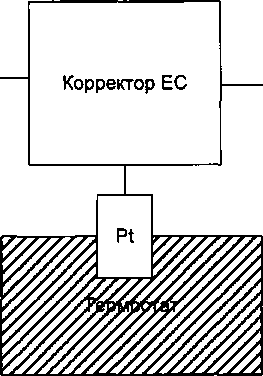

Рисунок 3 - Схема подключения корректора ЕС при определении погрешности приведения объема газа к стандартным условиям.

Измерения проводят в трех точках:

  • 1) при давлении Pmjn (нижняя граница диапазона измерений корректора с учетом ограничений применимости выбранного метода расчета коэффициента сжимаемости) и температуре 333 К;

  • 2) при давлении Ртах (верхняя граница диапазона измерений корректора с учетом ограничений применимости выбранного метода расчета коэффициента сжимаемости) и температуре 263 К;

Р +Р

  • 3) при давлении Р =          и температуре 293 К.

На корректоре устанавливают коэффициент преобразования п равный:

  • - п = 1 если корректор используется самостоятельно:

  • - равный значению коэффициента преобразования счетчика, с которым работает корректор

С генератора Г6-27 подают серию импульсов IV не менее 1000 импульсов с произвольной частотой соответствующей рабочему диапазону измерений частоты корректора. Счет импульсов контролируют при помощи Ф5007. Фиксируют приращение объема, приведенного к стандартным условиям, по показаниям корректора V. Рассчитывают относительную погрешность корректора приведения объема к стандартным условиям, в процентах по формуле:

V -V

(3)

V е

где Ve - расчетное значение приведенного объема.

Расчетное значение объема определяют по формуле

где Рс - давление, объема Рс =101,325 кПа; Тс - температура объема Тс = 293,15 °C;

соответствующее условиям

соответствующее условиям

для

для

(4)

приведения

приведения

К - коэффициент сжимаемости газа, рассчитанный в соответствии с выбранным в корректоре методом определения коэффициента сжимаемости при тех же исходных условно-постоянных величинах. Для расчета коэффициента сжимаемости рекомендуется использовать программные комплексы, аттестованные

в установленном порядке.

Результат поверки считают положительным, если рассчитанная погрешность не превышает ±0,5%.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1. Результаты поверки заносят в протокол произвольной формы.

  • 8.2.  Положительные результаты поверки оформляют свидетельством в соответствии с «Порядком проведения поверки средств измерений, требованиями к знаку поверки и содержанию свидетельства о поверке» утвержденному приказом Минпромторга России №1815 от 02 июля 2015 (далее - Порядок проведения поверки).

  • 8.3. При отрицательных результатах поверки систему измерений не допускают к применению и выполняют процедуры, предусмотренные Порядком проведения поверки.
