Методика поверки «Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 (модификации ССС-903, ССС-903М)» (МП-242-2150-2017)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»
УТВЕРЖДАЮ
Директор Менделеева"
Гоголинский
июля 2017 г.
Государственная система обеспечения единства измерений Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 (модификации ССС-903, ССС-903М) МЕТОДИКА ПОВЕРКИ МП-242-2150-2017
Заместитель руководителя научно-исследовательского отдела Государственных эталонов в области физико-химических измерений ФГУП "В Д.И. Менделеева"
А.В. Колобова
Разработчик Инженер 1-й категории ФГУП "ВНИИМ им Д.И. Менделеева"
А.Л. Матвеев
Санкт-Петербург 2017 г.
Настоящая методика поверки распространяется на газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 (модификации ССС-903, ССС-903М) (в дальнейшем -газоанализаторы), выпускаемые АО "Электронстандарт-прибор", Санкт-Петербург, и устанавливает методы их первичной поверки при вводе в эксплуатацию и после ремонта, периодической поверки в процессе эксплуатации.
Интервал между поверками - один год.
1 Операции поверки1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта методики поверки |
Обязательность проведения при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
6.1 |
да |
да |
|
2 Опробование |
6.2 |
да |
да |
|
3 Подтверждение соответствия программного обеспечения |
6.3 |
да |
да |
|
4 Определение метрологических характеристик |
6.4 | ||
|
4.1 Определение основной погрешности |
6.4.1 |
да |
да |
|
4.2 Определение вариации показаний |
6.4.2 |
да |
нет |
|
4.3 Определение времени установления показаний |
6.4.3 |
да |
нет |
-
1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.
2.1 При проведении поверки должны быть применены средства, указанные в таблице 2. Таблица 2 - Средства поверки
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 |
Измеритель параметров микроклимата «Метеоскоп» по ТУ 43 1110 - 002 -18446736 - 05, диапазон измерений относительной влажности от 3 до 98 %, относительная погрешность ± 3 %, диапазон измерений температуры от минус 10 °C до плюс 50 °C, относительная погрешность ± 0,2 °C, диапазон измерений давления в воздухе от 80 до 110 кПа |
|
Источник питания постоянного тока Б5-48. Диапазон напряжения (0-50) В, ток (0-2) А |
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 |
Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В |
|
IBM-совместимый компьютер со свободным COM-портом, конвертером RS-485 -RS-232 и установленной программой "903mCalib " версии 3.36.1 и выше | |
|
Полевой коммуникатор модели 475 производства компании EmersonProcessManagement или аналогичный с поддержкой файлов описания устройства (devicedescription rev.2) | |
|
Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с | |
|
6.4 |
Стандартные образцы состава газовые смеси (ГС) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (технические характеристики ГС приведены в Приложении А) |
|
Рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Т, ГГС-К), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, в комплекте с источниками микропотока, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 15075-09 | |
|
Азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллонах под давлением | |
|
Поверочный нулевой газ (ПНГ) - воздух марка А, Б по ТУ 6-21-5-82 в баллонах под давлением | |
|
Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 | |
|
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм | |
|
Редуктор кислородный баллонный одноступенчатый БКО-50-4, наибольшее давление газа на входе 20 МПа | |
|
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6* 1,5 мм | |
|
Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм | |
|
Примечания:
| |
- Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:
-
- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;
-
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.
-
3.1 При проведении поверки соблюдают следующие требования безопасности:
помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией;
содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88;
должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75;
при работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают федеральные нормы и правила в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.);
не допускается сбрасывать ГС в атмосферу рабочих помещений.
-
3.2 Требования к квалификации персонала
К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-80, ГОСТ 8.578-2014, руководством по эксплуатации газоанализаторов и прошедшие инструктаж по технике безопасности.
4 Условия поверки-
4.1 При проведении поверки должны быть соблюдены следующие условия:
температура окружающего воздуха, °C 20 ± 5
относительная влажность окружающего воздуха, % от 30 до 80
атмосферное давление, кПа от 84,4 до 106,7
расход ГС, дм3/мин 0,45 ± 0,05
напряжение питания постоянным током, В 24 ± 1,2
5 Подготовка к поверкеПеред проведением поверки следует:
-
5.1 Проверить комплектность газоанализатора в соответствии с разделом «Комплектность» руководства по эксплуатации ЖСКФ.413425.003 РЭ или ЖСКФ.413425.003 М РЭ (в зависимости от модификации газоанализатора) - при первичной поверке;
-
5.2 Подготовить газоанализатор к работе в соответствии с руководством по эксплуатации ЖСКФ.413425.003 РЭ или ЖСКФ.413425.003 М РЭ (в зависимости от модификации газоанализатора).
-
5.3 Выдержать средства поверки и поверяемые газоанализаторы в помещении, в котором будет проводиться поверка, в течение не менее 24 ч.
-
6.1 Внешний осмотр
При внешнем осмотре должно быть установлено:
отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность газоанализатора;
наличие маркировки газоанализатора согласно требованиям раздела «Маркировка» руководства по эксплуатации ЖСКФ.413425.003 РЭ или ЖСКФ.413425.003 М РЭ (в зависимости от модификации газоанализатора);
исправность органов управления и настройки.
Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.
-
6.2 Опробование
При опробовании проводится общая проверка функционирования газоанализатора в порядке, описанном ниже.
Включите электрическое питание газоанализатора, при этом должны засветиться светодиоды и включиться дисплей (при наличии дисплея) устройства порогового УПЭС (УПЭС-903 или УПЭС-903М). После чего на дисплее устройства порогового установятся показания, и на выходе газоанализатора появится соответствующий унифицированный сигнал (4-20 мА).
Результаты опробования считают положительными, если по окончании времени прогрева отсутствует информация об отказах, газоанализатор переходит в режим измерений (на дисплее устройства порогового (при его наличии) отображается измерительная информация, на аналоговом выходе имеется унифицированный сигнал (4-20 мА)).
-
6.3 Подтверждение соответствия программного обеспечения
Подтверждение соответствия ПО газоанализаторов проводится путем проверки соответствия ПО газоанализаторов тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа газоанализаторов.
Для проверки соответствия ПО выполняют следующие операции:
-
- проводят визуализацию идентификационных данных ПО газоанализатора: отображение номера версии ПО на дисплее при включении и в окне сервисного программного обеспечения «903mCalibr» на персональном компьютере;
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
Результат проверки соответствия программного обеспечения считают положительным, если номер версии, отображающийся на дисплее газоанализатора, не ниже указанного в Описании типа.
-
6.4 Определение метрологических характеристик газоанализатора
-
6.4.1 Определение основной погрешности газоанализатора при поверке
Определение основной погрешности газоанализатора при первичной поверке проводить в следующем порядке:
Собрать схему поверки, приведенную на рисунке 1.
-
1) С помощью насадки подать на вход ГС (Приложение А, в соответствии с установленным преобразователем газовым) с расходом (0,45±0,05) дм3 / мин в последовательности
-№№ 1-2-3-2-1-3 -для первичной поверки,
- №№ 1 - 2 - 3 - для периодической поверки.
Время подачи ГС не менее утроенного То,9.
-
2) Зафиксировать установившиеся значения показаний газоанализатора:
-
- цифровому дисплею газоанализатора (при его наличии);
-
- по измерительному прибору, подключенному к аналоговому выходу газоанализатора;
-
- по цифровому выходу газоанализатора с помощью персонального компьютера с установленным ПО "903mCalib";
-
- по показаниям HART-коммуникатора.
-
3) Результат измерений содержания определяемого компонента С,, объемная доля, % (млн’1) или массовая концентрация, мг/м3, по значению выходного токового сигнала (4-20) мА рассчитывают по формуле
(1)
где I, - установившееся значение выходного токового сигнала при подаче i-ой ГС, мА;
Св - значение содержания определяемого компонента, соответствующее верхней границе диапазона измерений, объемная доля, % (млн-1), или массовая концентрация, мг/м3.
-
4) Значение основной абсолютной погрешности газоанализатора А, объемная доля определяемого компонента, % (млн'1) или массовая концентрация, мг/м3, для диапазонов в которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле
д=с,-сд
(2)
где С. - показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, % (млн'1) или массовая концентрация, мг/м3;
Сд - действительное значение концентрации определяемого компонента в i-й ГС, объемная доля, % (млн'1) или массовая концентрация, мг/м3.
Значение основной относительной погрешности газоанализатора 8, %, для диапазонов в которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле
С -С
8 = ±-^-\00 Сд
(3)
5
-

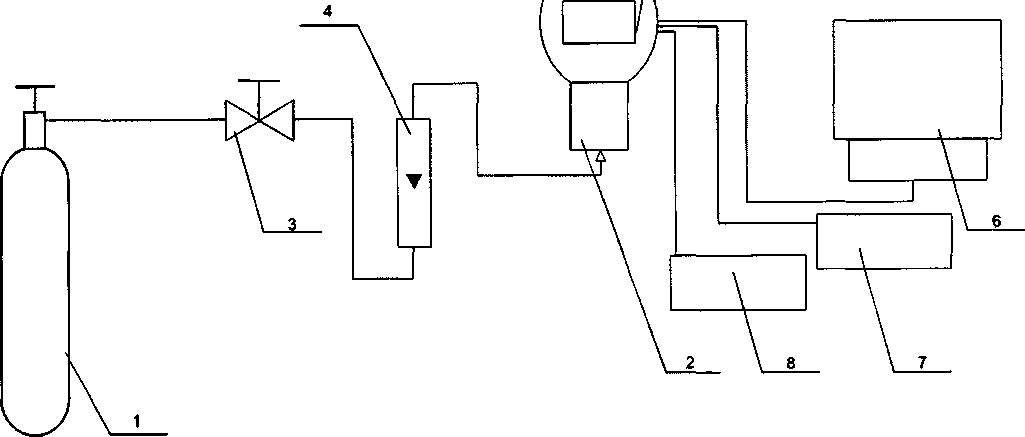

1 - источник ГС (баллон или ГГС или ДГК-В);
-
2 - насадка;
-
3 - вентиль точной регулировки;
-
4 - индикатор расхода (ротаметр);
-
5 - газоанализатор;
-
6 - персональный компьютер с конвертером RS 485 - RS 232 / HART-коммуникатор;
-
7 - вольтметр цифровой универсальный;
-
8 - источник питания.
Примечание - HART-коммуникатор подключается к специальному разъему на корпусе УПЭС или параллельно нагрузочному резистору 230 ... 1100 Ом в токовой петле выхода 4-20 мА
Рисунок 1 - Схема подачи ГС при проведении поверки газоанализаторов
Результаты считают положительными, если:
-
- основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в Приложении Б;
-
- показания цифрового дисплея газоанализатора, показания HART-коммуникатора и показания, рассчитанные по значениям аналогового выхода, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности.
-
6.4.2 Определение вариации показаний
Определение вариации показаний проводится при первичной поверке для всех газоанализаторов, кроме газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты.
Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1. при подаче ГС №2.
Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной абсолютной погрешности рассчитывают по формуле
(4)
где Cf, С2 - результат измерений содержания определяемого компонента при подходе к точке
поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, % (млн-1) или массовая концентрация, мг/м3;
До - пределы допускаемой основной абсолютной погрешности поверяемого газоанализатора, объемная доля определяемого компонента, % (млн’1) или массовая концентрация, мг/м3.
Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной относительной погрешности рассчитывают по формуле
•100,
(5)
80 - пределы допускаемой основной относительной погрешности газоанализатора, %.
Результаты считают положительными, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.
-
6.4.3 Определение времени установления показаний
Определение времени установления показаний проводят в следующем порядке:
а) с помощью насадки на вход газоанализатора подать ГС №3, зафиксировать установившееся значение показаний газоанализатора;
б) вычислить значение, равное 0,1 установившихся показаний газоанализатора;
в) снять насадку и включить секундомер
г) зафиксировать время достижения значений, рассчитанных в п. б).
Примечание - при поверке газоанализаторов с преобразователями газовымиПГЭ-903У-кислороди ПГЭ-903А-кислород определение времени установления показаний проводить в следующем порядке:
-
1) выдержать газоанализатор на атмосферном воздухе в течение не менее 5 мин, зафиксировать показания газоанализатора;
-
2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);
-
3) подать на датчик ГС №1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);
-
4) снять насадку для подачи ГС и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного в п. 2).
Результаты считают положительными, если полученные значения времени установления показаний не превышают, с:
-
- для преобразователей ПГТ 30
-
- для преобразователей ПГЭ, ПГО, ПГФ 60
-
7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.
-
7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то на него или эксплуатационную документацию наносится оттиск поверительного клейма или выдается свидетельство о поверке по форме приказа Министерства промышленности и торговли Российской Федерации № 1815 от 02 июля 2015 г.
-
7.3 Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.
Приложение А
(обязательное)
Технические характеристики ГС, необходимых для проведения поверки газоанализаторов стационарных со сменными сенсорами взрывозащищенных ССС-903 (модификации ССС-903, ССС-903М)
Таблица А.1 - Технические характеристики ГС для поверки газоанализаторов модификации ССС-903
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Метан (СН4) |
От 0 до 2,2 |
ПНГ-воздух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
1,1 %±5 % отн. |
2,1 %±5 % отн. |
±1,5 % отн. |
ГСО 10257- 2013 | |||
|
Пропан (С3Н8) |
От 0 до 0,85 |
ПНГ-воздух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,40 % ± 5 % отн. |
±(-2,5Х + 2,75) % отн. |
ГСО 10263- 2013 | ||||
|
0,80 % ± 5 % отн. |
±1,5 % отн. |
ГСО 10263- 2013 | ||||
|
Г ексан (СбН14) |
От 0 до 0,5 |
ПНГ-воздух |
Марка Б по ТУ 6-21-5-85 | |||
|
0,25 %± 10 % отн. |
0,475 %± 10 % отн. |
±(-2,5Х ± 2,75) % отн. |
ГСО 10335- 2013 | |||
|
Диоксид углерода (СО2) |
От 0 до 2 % об.д. |
ПНГ-воздух |
- |
Марка Б по ТУ 6-21-5-85 | ||
|
1,0 % ± 5 % отн. |
1,9 % ± 5 % отн. |
±(- 0,046Х± 1,523) % отн. |
ГСО 10241- 2013(диоксид углерода - воздух) | |||
|
От 0 до 5 % об.д. |
ПНГ-воздух |
- |
Марка Б по ТУ 6-21-5-85 | |||
|
2,75 %±5 % отн. |
4,75 % ± 5 % отн. |
±(- 0,046Х+1,523) % отн. |
ГСО 10241-2013(диоксид углерода - воздух) | |||
|
Водород (Н2) |
От 0 до 2 |
ПНГ-воздух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
1,0 % ± 5 % отн. |
1,9 % ± 5 % отн. |
±1,5 % отн. |
ГСО 10325- 2013 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-делаемого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Кислород (02) |
От 0 до 30 % |
азот |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
15,0 % ± 5 % отн. |
±(- 0,046Х+1,523) % отн. |
ГСО 10253-2013 (кислород - азот) | ||||
|
28,5 % ± 5 % отн. |
±(- 0,008Х+0,76) % отн. |
ГСО 10253-2013 (кислород - азот) | ||||
|
Оксид углерода (СО) |
От 0 до 103 МЛН'1 (от 0 до 120 мг/м3) |
ПНГ-воздух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,0014% ±20% отн. |
0,0086 % ± 20 % отн. |
±(-15,15Х + 4,015) % отн. |
ГСО 10242- 2013 | |||
|
Сероводород (H2S) |
От 0 до 32 млн'1 (от 0 до 45 мг/м3) |
ПНГ-воздух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,00054 % ± 30 % отн. |
±(- 1111,1Х+5,11) % отн. |
ГСО 10329- 2013 | ||||
|
0,0027 % ± 20 % отн. |
±(-15,15X4-4,015) % отн. |
ГСО 10329- 2013 | ||||
|
Диоксид азота (N02) |
От 0 до 10,5 млн'1 (от 0 до 20 мг/м3) |
ПНГ-воздух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,0001 %±30 % отн. |
0,00081% ±30 % отн. |
±(- 1111,1Х+5,11) % отн.. |
ГСО 10331-2013(диоксид азота -воздух) | |||
|
Диоксид серы (SO2) |
От 0 до 18,8 МЛН'1 (от 0 до 50 мг/м3) |
ПНГ-воздух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,00029 %± 30 % отн. |
±(- 1111,1Х±5,11) % отн. |
ГСО 10342-2013 (диоксид серы -воздух) | ||||
|
0,0016% ±20 % отн. |
± (- 15,15X4-4,015) % отн. |
ГСО 10342-2013(диоксид серы -воздух) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Аммиак (NH3) |
От 0 до 99 млн’1 (от 0 до 70 мг/м3) |
ПНГ-воздух |
- |
Марка Б по ТУ 6-21-5-85 | ||
|
0,0023 % ± 20 % отн. |
0,0082 % ± 20 % отн. |
± (- 15,15Х+4,015) % отн. |
ГСО 10327 2013 | |||
|
Св. 99 до 707 МЛН'1 (св. 70 до 500мг/ м3) |
ПНГ-воздух |
- |
Марка Б по ТУ 6-21-5-85 | |||
|
0,0082 % ± 20 % отн. |
0,059 % ± 20 % отн. |
±(- 15,15X4-4,015) % отн. |
ГСО 10327 2013 | |||
|
Хлор (С12) |
От 0 до 5 МЛН’1 (от 0 до 15 мг/м3) |
ПНГ- воздух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,28 млн’*± 15 % отн. |
4,4млн’1± 15 % отн. |
± 7 % отн. |
генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ С1 ИМ09-М-А2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Примечания:
С =С ■ 22,41 • 1 +--- -760 1 273 J где С(об) - объемная доля определяемого компонента, млн’1; С(Масс) - массовая концентрация определяемого компонента, мг/м3; Р - атмосферное давление, мм рт.ст.; М - молекулярная масса определяемого компонента, г/моль; t - температура окружающей среды, °C. | ||||||
Таблица А.2 - Технические характеристики ГС для поверки газоанализаторов модификации ССС-903М
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Метан (СН4) |
От 0 до 2,2 |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
1,1 %±5 % отн. |
2,1 %±5 % отн. |
±1,5 % отн. |
ГСО 10257- 2013 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-делаемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Пропан (С3Н8) |
От 0 до 0,85 |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,40 % ± 5 % отн. |
±(-2,5Х + 2,75) % отн. |
ГСО 10263- 2013 | ||||
|
0,80 % ± 5 % отн. |
±1,5 % отн. |
ГСО 10263- 2013 | ||||
|
Г ексан (С6Н14) |
От 0 до 0,5 |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-85 | ||
|
0,25 %± 10 % отн. |
0,475 %± 10 % отн. |
±(-2,5Х + 2,75) % отн. |
ГСО 10335- 2013 | |||
|
Ацетилен (С2Н2) |
От 0 до 1,15 |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-85 | |||
|
0,58 % ± 5 % отн. |
1,1 %±5 % отн. |
± 1,5 % отн. |
ГСО 10386- 2013 | |||
|
Диоксид углерода (СО2) |
От 0 до 2 % об.д. |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-85 | ||
|
1,0% ±5 % отн. |
1,9 %± 5 % отн. |
±(- 0,046Х+1,523) % отн. |
ГСО 10241-2013 (диоксид углерода -воздух) | |||
|
От 0 до 5 % об.д. |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-85 | |||
|
2,75 % ± 5 % отн. |
4,75 % ± 5 % отн. |
±(- 0,046Х+1,523) % отн. |
ГСО 10241-2013 (диоксид углерода -воздух) | |||
|
Изобутилен (i-C4H8) |
От 0 до 19,3 МЛН'1 (от 0 до 45 мг/м3) |
ПНГ - воз дух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,001 % ± 50 % отн. |
±10 % отн. |
ГСО 10539-2014 (изобутилен - воздух) | ||||
|
0,00148 %± 30 % отн. |
±7,5 % отн. |
ГСО 10539-2014 (изобутилен - воздух) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Изобутилен (i-C4H8) |
От 0 до 172 МЛН'1 (от 0 до 400 мг/м3) |
ПНГ - воз дух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,0033 % ± 30 % отн. |
±7,5 % отн. |
ГСО 105392014 (изобутилен - воздух) | ||||
|
0,015 ± 15% отн |
±7 % отн. |
ГСО 105402014 (изобутилен - воздух) | ||||
|
От 0 до 2000 млн'1 (от 0 до 4660 мг/м3) |
ПНГ - воз дух |
- |
Марка А по ТУ 6-21-5-85 | |||
|
0,0033 % ± 30 % отн. |
±7,5 % отн. |
ГСО 105392014 (изобутилен - воздух) | ||||
|
0,187% ±7 % отн |
±5 % отн. |
ГСО 105402014 (изобутилен - воздух) | ||||
|
Этилен (С2Н2) |
От 0 до 171 МЛН'1 (от 0 до 200 мг/м3) |
ПНГ - воз дух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,0085 % ± 20 % отн. |
0,0142 %± 20 % отн. |
±(- 15,15X4-4,015) % отн. |
ГСО 10248 2013 | |||
|
Бензол (СбН6) |
От 0 до 9,3 МЛН'1 (от 0 до 30 мг/м3) |
ПНГ - воз дух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,00012% ± 30 % отн. |
0,00072 % ± 30 % отн. |
±(- 1111,1Х±5,11) % отн. |
ГСО 10366 2013 | |||
|
Метил-меркаптан (CH3SH) |
От 0 до 4 МЛН'1 (от 0 до 8 мг/мЗ) |
ПНГ - воз дух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,35 млн'1 ± 15% отн. |
3,5 млн'1 ± 15 % отн. |
± 7 % отн. |
ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ CH3SH ИМ39 -М-Б | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Этилмер-каптан (C2H5SH) |
От 0 до 3,9 МЛН'1 (от 0 до 10 мг/м3) |
ПНГ - воз дух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,35 млн'1 ± 15 % отн. |
3,4 млн'1 ± 15 % отн. |
± 7 % отн. |
ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ C2H5SH ИМ07-М- А2 | |||
|
Водород (Н2) |
От 0 до 2 |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
1,0 %± 5% отн. |
1,9 % ± 5 % отн. |
±1,5 % отн. |
ГСО 10325- 2013 | |||
|
Кислород (О2) |
От 0 до 30 % |
азот |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
15,0 %±5 % отн. |
±(- 0,046Х+1,523) % отн. |
ГСО 10253- 2013 (кислород - азот) | ||||
|
28,5 % ± 5 % отн. |
±(- 0,008Х+0,76) % отн. |
ГСО 10253- 2013 (кислород - азот) | ||||
|
Оксид углерода (СО) |
От 0 до 103 МЛН'1 (от 0 до 120 мг/м3) |
ПНГ - воз дух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,0014% ±20% отн. |
0,0086 % ± 20 % отн. |
±(-15,15Х± 4,015) % отн. |
ГСО 10242- 2013 | |||
|
Сероводород (H2S) |
От 0 до 7 млн'1 (от 0 до 10 мг/м3) |
ПНГ - воз дух |
- |
Марка А по ТУ 6-21-5-82 | ||
|
0,00016% ± 30 % отн. |
0,00054 % ± 30 % отн. |
±(-1111,1Х + 5,11) % отн. |
ГСО 10329- 2013 | |||
|
От 0 до 61 млн'1 (от 0 до 85 мг/м3) |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | ||||
|
0,00054 % ± 30 % отн. |
±(- 1111,1Х±5,11) % отн. |
ГСО 10329- 2013 | ||||
|
0,0051 %± 20 % отн. |
±(- 15,15X4-4,015) % отн. |
ГСО 10329- 2013 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Диоксид азота (NO2) |
От 0 до 10,5 МЛН’1 (от 0 до 20 мг/м3) |
ПНГ - воз дух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,0001 %± 30 % отн. |
0,00081% ± 30 % отн. |
±(- 1111,1X4-5,11) % отн.. |
ГСО 10331-2013(диоксид азота - воздух) | |||
|
Диоксид серы (SO2) |
От 0 до 18,8 млн'1 (от 0 до 50 мг/м3) |
ПНГ - воздух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,00029 %± 30 % отн. |
±(-1111,1Х+5,11) % отн. |
ГСО 10342-2013 (диоксид серы - воздух) | ||||
|
0,0016 %± 20 % отн. |
±(- 15,15X4-4,015) % отн. |
ГСО 10342-2013(диоксид серы - воздух) | ||||
|
Аммиак (NH3) |
От 0 до 99 млн’1 (от 0 ДО 70 мг/м3) |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-85 | ||
|
0,0023 % ± 20 % отн. |
0,0082 % ± 20 % отн. |
± (-15,15X4-4,015) % отн. |
ГСО 10327- 2013 | |||
|
Св. 99 до 707 МЛН’1 (св. 70 до 500мг /м3) |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-85 | |||
|
0,0082 % ± 20 % отн. |
0,059 % ± 20 % отн. |
±(- 15,15X4-4,015) % отн. |
ГСО 10327- 2013 | |||
|
Хлор (С12) |
От 0 до 5 МЛН’1 (от 0 до 15 мг/м3) |
ПНГ - воз дух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,28 млн’*± 15 % отн. |
4,4млн’*± 15 % отн. |
± 7 % отн. |
генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ С1 ИМ09-М-А2 | |||
|
Хлорид водорода (НС1) |
От 0 до 30 млн’1 (от 0 до 30 мг/м3) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
2,8 млн’1 ± 15 отн. |
26 млн’1 ± 15 % отн. |
± 7 % отн. |
Г енератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ НС1 ИМ108-М-Е | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Фторид водорода (HF) |
От 0 до 4 млн’1 (от 0 до 4 мг/м3) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
0,52 млн’^ 15% отн. |
3,5 млн_1± 15 % отн. |
± 7 % отн. |
Генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ HF ИМ130-М-А2 | |||
|
Примечания:
с =с ■ м'р ^(масс) '-'(об) / X ’ 22,41- 1+--- -760 273 ) где С(Об) - объемная доля определяемого компонента, млн-1; С (масс) - массовая концентрация определяемого компонента, мг/м3; Р - атмосферное давление, мм рт.ст.; М - молекулярная масса определяемого компонента, г/моль; t - температура окружающей среды, °C. | ||||||
Приложение Б
(обязательное)
Диапазоны измерений и пределы допускаемой погрешности газоанализаторов
Таблица Б.1 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов модификации ССС-903
|
Тип преобразователя |
Определяе-мый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГТ-903-метан ПГО-903-метан |
СН4 |
От 0 до 2,2 % |
±0,22 % об.д. | ||
|
ПГТ-903-пропан ПГО-903-пропан |
СзН8 |
От 0 до 0,85 % |
- |
±0,085 % об.д. |
- |
|
ПГТ-903-гексан ПГО-903-гексан |
СбН14 |
От 0 до 0,5 % |
- |
±0,05 % об.д. |
- |
|
ПГО-903-диоксид углерода |
СО2 |
От 0 до 2 % |
- |
±(0,03+0,05Сх) % об.д. |
- |
|
ПГО-903-диоксид углерода |
От 0 до 5 % |
- |
±(0,03+0,05Сх) % об.д. |
- | |
|
ПГЭ-903А-водород |
н2 |
От 0 до 2 % |
- |
±(0,2±0,04Сх) % |
- |
|
ПГЭ-903А-кислород |
о2 |
От 0 до 30 % |
- |
±(0,2+0,04Сх) % |
- |
|
ПГЭ-903-оксид углерода |
со |
От 0 до 17 млн'’включ. |
От 0 до 20 включ. |
±5 мг/м3 |
- |
|
Св. 17 до 103 МЛН'1 |
Св. 20 до 120 |
- |
±25 % | ||
|
ПГЭ-903-сероводород-45 |
H2S |
От 0 до 7 МЛН'1 включ. |
От 0 до Ювключ. |
±2,5 мг/м3 | |
|
Св. 7 до 32 МЛН'1 |
Св. 10 до 45 |
- |
±25 % | ||
|
ПГЭ-903-диоксид азота |
no2 |
От 0 до 1 МЛН'1 включ. |
От 0 до 2 включ. |
±0,5 мг/м3 | |
|
Св. 1 до 10,5 МЛН'1 |
Св. 2 до 20 |
- |
±25 % | ||
|
ПГЭ-903-диоксид серы |
so2 |
От 0 до 3,8 млн'’включ. |
От 0 до 10 включ. |
±2,5 мг/м3 |
- |
|
Св. 3,8 до 18,8 МЛН'1 |
Св. 10 до 50 |
±25 % | |||
|
Тип преобразователя |
Определяе-мый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной до ли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГЭ-903-аммиак-0-70 |
NH3 |
От 0 до 28 млн’'включ. |
От 0 до 20 включ. |
±5 мг/мЗ |
- |
|
Св. 28 до 99 МЛН’1 |
Св. 20 до 70 |
- |
±25 % | ||
|
ПГЭ-903-аммиак-0-500 |
Св. 99 до 707 МЛН’1 |
Св. 70 до 500 |
- |
±25 % | |
|
ПГЭ-903-хлор |
С12 |
От 0 до 0,33 МЛН^ВКЛЮЧ. |
От 0 до 1 включ. |
±0,25 мг/м3 |
- |
|
Св. 0,33 до 5 МЛН’1 |
Св. 1 до 15 |
- |
±25 % | ||
Примечания:
-
1) Сх - значение содержания определяемого компонента на входе газоанализатора.
-
2) Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке но-вого комплекта газоанализатора ССС-903.
ТаблицаБ.2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов модификации ССС-903М
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГТ-903У-метан ПГО-903У-метан |
СН4 |
От 0 до 2,2 % |
- |
±0,22 % об.д. |
- |
|
ПГТ-903У-пропан ПГО-90УЗ-пропан |
СзНз |
От 0 до 0,85 % |
- |
±0,085 % об.д. |
- |
|
ПГТ-903У-гексан ПГО-903У-гексан |
С6Н14 |
От 0 до 0,5 % |
±0,05 % об.д. |
- | |
|
ПГТ-903У-ацетилен ПГО-903У-ацетилен |
С2Н2 |
От Одо 1,15% |
- |
±0,115% об.д. |
- |
|
ПГО-903У-диоксид углерода |
СО2 |
От 0 до 2 % |
- |
±(0,03±0,05Сх ) % об.д. |
- |
|
ПГО-903У-диоксид углерода |
От 0 до 5 % |
- |
±(0,03±0,05Сх ) % об.д. |
- | |
|
ПГФ-903У-изобутилен-0-20 |
i-C4Hs |
От 0 до 19,3 млн’1 |
От 0 до 45 |
±12 мг/м3 |
- |
|
ПГФ-903У-изобутилен-0-200 |
От 0 до 43 млн’'включ. |
От 0 до 100 включ. |
±25 мг/м3 |
- | |
|
Св. 43 до 172 МЛН’1 |
Св. 100 до 400 |
- |
±25 % | ||
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГФ-903У изобутилен-0-2000 |
От 0 до 43 МЛН‘!ВКЛЮЧ. |
От 0 до 100 включ. |
±25 мг/м3 |
- | |
|
Св. 43 до 2000 МЛН’1 |
Св. 100 до 4660 |
±25 % | |||
|
ПГФ-903У-этилен |
С2Н4 |
От 0 до 86 млн'включ. |
От 0 до 100 включ. |
±25 мг/м3 |
- |
|
Св. 86 до 171 МЛН'1 |
Св. ЮОдо 200 |
±25 % | |||
|
ПГФ-903У-бензол |
С6Нб |
От 0 до 1,5 МЛН^ВКЛЮЧ. |
От 0 до 5 включ. |
±1,25 мг/м3 |
- |
|
Св. 1,5 до 9,3 МЛН'1 |
Св. 5 до 30 |
- |
±25 % | ||
|
ПГФ-903У-метилмеркаптан |
CH3SH |
От 0 до 0,4 млн’1 включ. |
От 0 до 0,8 включ. |
±0,2 мг/м3 |
- |
|
Св. 0,4 до 4,0 МЛН’1 |
Св. 0,8до 8,0 |
- |
±25 % | ||
|
ПГФ-903У-этилмеркаптан |
C2H5SH |
От 0 до 0,4 млн’1 включ. |
От 0 до 1,0 включ. |
±0,25 мг/м3 |
- |
|
Св. 0,4 до 3,9 МЛН’1 |
Св. 1,0до 10,0 |
- |
±25 % | ||
|
ПГЭ-903 У-водород ПГТ-903У-водород |
н2 |
От 0 до 2 % |
- |
±(0,2+0,04Сх) % |
- |
|
ПГЭ-903 У-кислород |
о2 |
От 0 до 30 % |
- |
±(0,2+0,04Сх) % |
- |
|
ПГЭ-903-оксид углерода |
СО |
От 0 до 17 млн1 включ. |
От 0 до 20 включ. |
±5 мг/м3 |
- |
|
Св. 17 до 103 МЛН’1 |
Св. 20 до 120 |
- |
±25 % | ||
|
ПГЭ-903У-сероводород-10 |
H2S |
От 0 до 2,1 млн’'включ. |
От 0 до 3,0включ. |
±0,75 мг/м3 |
- |
|
Св. 2,1 до 7 МЛН’1 |
Св. 3,0 до 10 |
- |
±25 % | ||
|
ПГЭ-903У-сероводород-85 |
От 0 до 7 млн’1 включ. |
От 0 до Ювключ. |
±2,5 мг/м3 | ||
|
Св. 7 до 61 МЛН’1 |
Св. 10 до 85 |
- |
±25 % | ||
|
ПГЭ-903У-диоксид азота |
N02 |
От 0 до 1 МЛН’1 включ. |
От 0 до 2 включ. |
±0,5 мг/м3 |
- |
|
Св. 1 до 10,5 МЛН’1 |
Св. 2 до 20 |
±25 % | |||
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГЭ-903У-диоксид серы |
SO2 |
От 0 до 3,8 млн''включ. |
От 0 до 10 включ. |
±2,5 мг/м3 |
- |
|
Св. 3,8 до 18,8 МЛН'1 |
Св. 10 до 50 |
±25 % | |||
|
ПГЭ-903У-аммиак-0-70 |
NH3 |
От 0 до 28 МЛН'*ВКЛЮЧ. |
От 0 до 20 включ. |
±5 мг/мЗ |
- |
|
Св. 28 до 99 МЛН'1 |
Св. 20 до 70 |
- |
±25 % | ||
|
ПГЭ-903-аммиак-0-500 |
Св. 99 до 707 МЛН'1 |
Св. 70 до 500 |
- |
±25 % | |
|
ПГЭ-903-хлор |
С12 |
От 0 до 0,33 млн'1 включ. |
От 0 до 1 включ. |
±0,25 мг/м3 |
- |
|
Св. 0,33 до 5 МЛН'1 |
Св. 1 до 15 |
- |
±25 % | ||
|
ПГЭ-903У-хлорид водорода |
НС1 |
От 0 до 3,3 млн1 включ. |
От 0 до 5 включ. |
±0,75 мг/м3 |
- |
|
Св. 3,3 до 30 МЛН'1 |
Св. 5 до 45 |
- |
±25 % | ||
|
ПГЭ-903У-фторид водорода |
HF |
От 0 до 0,6 млн'’включ. |
От 0 до 0,5 включ. |
±0,12 мг/м3 |
- |
|
Св. 0,6 до 4 МЛН'1 |
Св. 0,5 до 4 |
- |
±25 % | ||
Примечания:
-
1) Сх - значение содержания определяемого компонента на входе газоанализатора.
-
2) Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора ССС-903М.
22
