ООО "ПОЛИМАСТЕР"

СОГЛАСОВАНО

Н. Бурый 2016 г.

УТВЕРЖДАЮ Директор БелГИМ

МЕТОДИКА ПОВЕРКИ

ДОЗИМЕТР ИНДИВИДУАЛЬНЫЙ ДКГ-РМ1300

МРБ МП.        ■ 2016

1 Вводная часть

  • 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверки дозиметров индивидуальных ДКГ-РМ1300 (далее - дозиметры) и соответствует СТБ IEC 61526-2012 Приборы радиационной защиты. Измерение индивидуального эквивалента дозы Нр (10) и Нр (0,07) для рентгеновского, гамма-, нейтронного и бета-излучения. Дозиметры индивидуальные с непосредственным считыванием показаний эквивалента дозы.

  • 1.2 Первичной поверке подлежат дозиметры, выпускаемые из производства.

  • 1.3 Периодической поверке подлежат дозиметры, находящиеся в эксплуатации или на хранении, через установленные межповерочные интервалы

  • 1.4 Внеочередная поверка дозиметров проводится до окончания срока действия периодической поверки в следующих случаях:

  • - после ремонта дозиметров;

  • - при необходимости подтверждения пригодности дозиметров к применению;

  • - при вводе дозиметров в эксплуатацию, отправке (продаже) потребителю, а также перед передачей в аренду по истечении половины межповерочного интервала на них.

Внеочередная поверка дозиметров после ремонта проводится в объеме, установленном в методике поверки для первичной поверки.

  • 1.5 Поверка дозиметров должна проводиться органами метрологической службы Госстандарта или органами, аккредитованными на проведение данных работ.

Периодичность поверки дозиметров, находящихся в эксплуатации, - 12 мес

2 Операции поверки

  • 2.1 При проведении поверки должны быть проведены операции, указанные в таблице 1.

1 -

1          ———---------

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

8.1

Да

Да

Опробование

8.2

Да

Да

Определение метрологических характеристик:

- определение допускаемой основной относительной погрешности измерения мощности индивидуального эквивалента дозы Нр(10) непрерывного фотонного излучения (далее МЭД);

8.3.1

Да

Да

- определение допускаемой основной относительной погрешности измерения индивидуального эквивалента дозы Нр(10) непрерывного фотонного излучения (да-Две ЭД)

8.3.2

Да

Да

Примечание - Значения основной относительной погрешности измерения ЭД и средней МЭД импульсного фотонного излучения гарантируются реализацией         работы до

зиметра при положительных результатах поверки основной относи^^бйи^грешности измерения ЭД и МЭД непрерывного фотонного излучения

I-------------------------ЯЛУ(Ими МЛ»» _____

[[С/   1С1ИШЧЫ**** -All

I X (                         Is II

Н            Slf

3 Средства поверки

При проведении поверки должны применяться средства поверки с характеристиками, указанными в таблице 2.

Таблица 2 - Средства поверки

I Наименование эталонных и вспомогательных средств поверки

1---------------------------------------------------------------------------

Основные метрологические и технические характеристики

Г Номер пункта методики при

первичной поверке

периодической поверке

Эталонная поверочная дозиметрическая установка по ГОСТ 8.087-2000 с набором источников 137Cs

Диапазон измерения МЭД от 1,0 мкЗв/ч до 10 Зв/ч Погрешность аттестации установки не более ± 5 % при доверительной вероятности 0.95

8.3.1, 8.3.2

8.3.1, 8.3.2

Термометр

Цена деления 1 °C. Диапазон измерения температуры от 10 °C до 40 °C

6.1

6.1

Барометр

Цена деления 1 кПа. Диапазон измерения атмосферного давления от 60 до 120 кПа

6.1

6 1

Измеритель влажности

1

Диапазон измерения относительной влажности воздуха от 30 % до 90 %. Погрешность измерения не более ± 5 %

6.1

6.1

Дозиметр у- излучения

Диапазон измерения МЭД внешнего фона гамма -излучения от 0,1 до 10 мкЗв/ч. Допускаемая основная относительная погрешность измерения не более ± 20 %

6.1

6.1

Фантом водный или из ППМА

Размеры 30x30x15 см

8.3.1, 8.3.2

8.3.1,8 3.2

Секундомер

Цена деления 0,1 с

8 3.1, 8.3.2

8 3.1, 8.3.2

Примечание - Допускается применение других средств измерений, по техническим и метрологическим характеристикам не хуже указанных

4 Требования к квалификации поверителей

  • 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускаются лица, аттестованных в качестве поверителей в установленном порядке.

5 Требования безопасности

  • 5.1 По степени защиты от поражения электрическим током дозиметры соответствуют оборудованию класса III ГОСТ 12.2.091-2012.

  • 5.2 При проведении поверки должны быть соблюдены требования безопасности в соответствии с СанПиН от 31.12.2013 г. № 137 «Требования к обеспечению радиационной безопасности персонала и населения при осуществлении пользованию атомной энергии и источников ионизирующего изл) 28.12 2012 г. № 213 «Требования к радиационной безопасности».

    деятельности по ис-1нПин от даЖяйиАру-|нф«рыаиии. Is II П|,МЭ1      J» ]

    н14^

    иг те Их! инф«Р

  • 5.3 Процесс поверки должен быть отнесен к работе с вре^

да.                                                                                            !■

6 Условия поверки

  • 6.1 Поверку дозиметров необходимо проводить в нормальных климатических условиях:

температура окружающей среды., относительная влажность воздуха атмосферное давление...............

от 15 °C до 25 °C

от 30 % до 80 %

.от 86 до 106,7 кПа .не более 0,2 мкЗв/ч

внешний фон гамма- излучения ...

7 Подготовка к поверке

  • 7.1 Поверка дозиметров осуществляется при питании его от нового элемента питания с гарантированным сроком годности.

  • 7.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - изучить "Руководство по эксплуатации" (РЭ) на дозиметр;

  • - подготовить дозиметры к работе согласно разделу «Подготовка дозиметра к работе» РЭ на дозиметр;

  • - подготовить средства измерений и вспомогательное оборудование к поверке в соответствии с их технической документацией.

8 Проведение поверки

  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие дозиметров следующим требованиям:

  • - соответствие комплектности поверяемых дозиметров требованиям РЭ на дозиметры;

  • - наличия в паспорте на дозиметры отметки о первичной поверке или свидетельства о последней поверке;

  • - наличие четких маркировочных надписей на дозиметрах;

    отсутствие загрязнений, механических повреждений, влияющих на работу до

зиметров.

  • 8.2 Опробование

    • 8.2.1 При проведении опробования необходимо провести:

  • - проверку работоспособности дозиметров;

  • - подтверждение соответствия программного обеспечения (ПО) на дозиметры.

  • 8.2.2 Проверку работоспособности поверяемых дозиметров проводят в соответствии с разделом «Контроль работоспособности» РЭ на дозиметры. Устанавливают максимальные значения порогов по МЭД и ЭД согласно разделу «Работа с дозиметром в сервисном режиме» РЭ на дозиметр либо при помощи прикладного ПО в соответствии с руководством пользователя.

  • 8.2.3 Для подтверждения соответствия встроенного и прикладного ПО дозиметров проводят идентификацию ПО и проверку защиты ПО от несанкционированного доступа во избежание искажения результатов измерения.

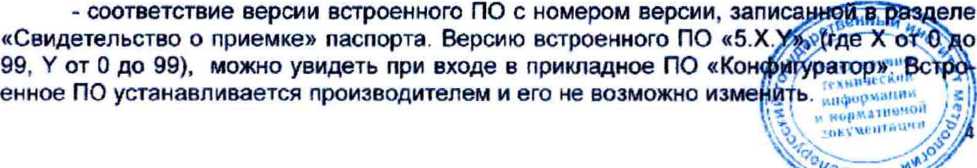

При проверке соответствия встроенного ПО определяют:

  • - целостность пломбы дозиметра;

Дозиметр осуществляет самодиагностику каждые 10 мин и отсутствие сообщения об ошибках свидетельствует о правильности функционирования дозиметра и встроенного ПО.

Для проверки прикладного ПО необходимо проверить соответствие значений контрольных сумм метрологически значимых файлов, рассчитанных по методу MD5 и указанных в таблице 3, с полученными при проверке. Расчет контрольной суммы проводится стандартными средствами, например Total Commander.

Таблица 3 - Идентификационный данные прикладного ПО

Наименование ПО

Версия ПО

Имя файла

Контрольная сумма

Метод расчета контрольной суммы

Конфигуратор

1.4.X.Y*

PM1300Ul.exe

d9c90010372483c948c9290f91 а37е44

MD5

* Текущий номер версии ПО «Конфигуратор» указан в разделе паспорта «Свидетельство о приемке», где X = (от 0 до 99), Y = (от 0 до 99) Значение контрольной суммы изменяется для каждой версии ПО.

Результаты опробования считают положительными, если отсутствуют сообщения об ошибках и идентификационные данные ПО соответствуют записанным в разделе «Свидетельство о приемке» паспорта на дозиметр.

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение основной относительной погрешности измерения МЭД непрерывного фотонного излучения проводят следующим образом:

  • 1) устанавливают максимальные значения порогов по МЭД и переводят дозиметр в режим измерений;

  • 2) закрепляют дозиметр на фантоме так, чтобы клипса была обращена от фантома. Устанавливают дозиметр с фантомом на поверочную дозиметрическую установку с источником у- излучения 13'Cs так, чтобы передняя панель дозиметра, на котором установлена клипса, была обращена к источнику излучения и ось потока излучения проходила через геометрический центр детектора (рисунок 1), а фантом полностью находился в пучке излучения Геометрический центр детектора указан в РЭ, а на дозиметре обозначен значком «+».

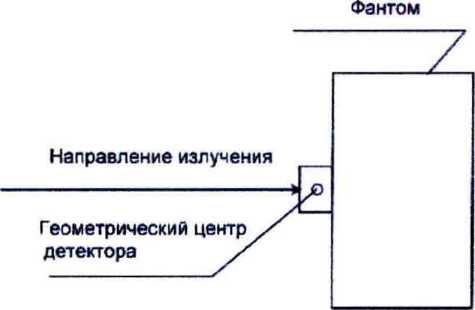

    Рисунок 1  - Способ установки дозиметра с фантомом на поверочную

    дозиметрическую установку

  • 3) через время не менее 30 мин после размещения дозиметра на ni дозиметрической установке и с интервалом не менее 150 с снимают гшг^ре измерений МЭД внешнего фона у- излучения (далее по текста^^у-

//£>/ ш

■ » и

ной нов

рассчитывают среднее значение МЭД у- фона Нъ, мкЗв/ч, по формуле:

, (1) 5 J-l

где Ни, - i-oe показание дозиметра при измерении МЭД у- фона, мкЗв/ч;

  • 4) последовательно устанавливают дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольными точками, в которых эталонное значение МЭД Ип, равно 2,0; 80,0 и 800 мкЗв/ч, 8,0; 80,0 и 800 мЗв/ч, 8,0 Зв/ч. Подвергают дозиметр облучению в каждой точке;

  • 5) не менее чем через 30 мин после начала облучения и с интервалом не менее 60 с снимают пять результатов измерений МЭД в контрольной точке 2,0 мкЗв/ч Не менее чем через 10 мин после начала облучения и с интервалом не менее 60 с снимают пять результатов измерений МЭД в контрольной точке 80 мкЗв/ч. Не менее чем через 5 мин после начала облучения и с интервалом не менее 30 с снимают пять результатов измерений МЭД в контрольных точках 800 мкЗв/ч и 8,0 мЗв/ч Не менее чем через 2 мин после начала облучения и с интервалом не менее 30 с снимают пять результатов измерений МЭД в контрольных точках 80,0; 800,0 мЗв/ч и 8,0 Зв/ч.

Рассчитывают среднее значение МЭД H_t по формуле

<2>

- l=i

где Н,, - i-oe показание дозиметра при измерении в j-ой проверяемой точке МЭД, мкЗв/ч;

  • 6) вычисляют относительную погрешность измерения МЭД Qj, %, по формуле

    (3)

где //г, - эталонное значение МЭД в проверяемой точке, мкЗв/ч;

Л/у - среднее значение МЭД в проверяемой точке, мкЗв/ч;

//« - среднее значение МЭД гамма- фона, мкЗв/ч;

  • 7) рассчитывают доверительные границы допускаемой основной относительной погрешности измерения МЭД 6, %, при доверительной вероятности 0,95 по формуле

где Qr- погрешность эталонной дозиметрической установки, %; Qj - относительная погрешность измерения в провер рассчитанная по формуле (3), %;

1С‘   тс*””'  ,

......Ы - '^7

Сравнить доверительные границы основной допускаемой погрешности 5, рассчитанные по формуле (4), с пределами допускаемой основной относительной погрешности 5ДОП = ± 15 %.

Результаты поверки считают положительными, если во всех поверяемых точках значения доверительных границ допускаемой основной относительной погрешности измерения МЭД, 5, не превышают пределов допускаемой основной относительной погрешности 8Д0П.

  • 8.3.2 Определение основной относительной погрешности измерения ЭД проводят следующим образом:

  • 1) устанавливают максимальные значения порогов по ЭД и МЭД, сбрасывают (обнуляют) накопленное значение ЭД и переводят дозиметр в режим измерений;

  • 2) выполняют действия по 8.3.1 перечисление 2);

  • 3) снимают начальное показание ЭД и показание значения времени накопления ЭД;

  • 4)  устанавливают дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольной точкой, в которой эталонное значение МЭД Hrt равно 8,0 мкЗв/ч;

  • 5) подвергают дозиметр облучению в течение времени Т, равном 30 мин;

  • 6) по окончании облучения снимают конечное показание ЭД;

    по

    (5)

  • 7) рассчитывают основную относительную погрешность измерения Gj, %, формуле

    (/7Г/ -Н^-Нь -Т-Н^Т

    Х100

н^т

где Hsj - начальное значение ЭД, мкЗв;

HFj - конечное значение ЭД, мкЗв;

Н п эталонное (расчетное) значение МЭД в проверяемой точке, мкЗв/ч; Т - время облучения, ч;

  • 8) измерения повторяют для контрольной точки, в которой эталонное значение МЭД равно 800,0 мЗв/ч;

  • 9) рассчитывают доверительные границы допускаемой основной относительной погрешности измерения ЭД 5, %, при доверительной вероятности 0,95 по формуле

<5=1,Ц''(ог)3(6)

где Gf - погрешность дозиметрической установки, %;

Gj - относительная погрешность измерения ЭД, определенная по формуле (5), %;

Сравнить доверительные границы основной допускаемой погрешности 6, рассчитанные по формуле (6), с пределами допускаемой основной относительцойиюгреш-ности SAon = ± 15 %.

/Ж'''

Результаты поверки считают положительными, если во всех пфверядмых^точкаХ значения доверительных границ допускаемой основной относительной- Прфешностй W       /я J измерения ЭД, б, не превышают пределов допускаемой основной относительной погрешности бд. •

9 Оформление результатов поверки

  • 9.1 Результаты поверки заносятся в протокол поверки. Рекомендуемая форма протокола поверки приведена в приложении А.

  • 9.2 При положительных результатах первичной поверки в паспорте (раздел ’’Свидетельство о приемке”) ставится подпись, оттиск клейма поверителя, произведшего поверку, и дата поверки.

  • 9.3 При положительных результатах очередной или внеочередной поверки на дозиметры выдается свидетельство установленной формы о поверке (в соответствии с ТКП 8.003-2011, приложение Г) и в паспорте (раздел "Особые отметки") ставится подпись, оттиск клейма поверителя, произведшего поверку, и дата поверки.

  • 9.4 При отрицательных результатах поверки дозиметры к применению не допускаются. На них выдается заключение о непригодности (в соответствии с ТКП 8 003-2011, приложение Д) с указанием причин непригодности. При этом оттиск клейма поверителя подлежит погашению, а свидетельство аннулируется.

Разработчик: ООО ’’Полимастер'

Разработали: Инженер НТО

В.Н. Кутас

'IZ ” ОЧ________2016 г.

П             уктор проекта

___ А. В. Стреха _________2016 г.

Р<       ик прикладного ПО

_____Н.Г. Косяков ”01”   0е)________2016 г.

Приложение А

(рекомендуемое) Форма протокола поверки Дозиметра индивидуального ДКГ-РМ1300 зав. №_________

Дата поверки___________________________________________________________

Поверка проводилась___________

поверочный орган

Условия поверки:

  • - температура

  • - относительная влажность

  • - атмосферное давление

  • - внешний фон у- излучения

_______________‘С; ________________%;

___________________кПа;

_________________мкЗв/ч

Средства поверки:

А.1 Внешний осмотр_______________________________________________

А.2 Опробование и проверка работоспособности:

  • - работоспособность ______________________________________________________

  • - соответствие ПО на прибор:

  • - встроенное ПО -________________________________

(номер версии)

  • - прикладное ПО -_______________________________

(номер версии и контрольной суммы)

А.З Определение метрологических характеристик:

А.3.1 Определение основной относительной погрешности измерения МЭД непрерывного фотонного излучения представлено в таблице А.1.

Эталонное значение МЭД

Hri, мкЗв/ч Фон 2.0 80,0 800,0

Таблица А.1 - Результаты определения основной относительной погрешности измерения МЭД

Показания дозиметра

Н мЗв/ч

8,0

80,0

Источник №___f

R, см

Н л» Зв/ч

8,0

Н д, мкЗв/ч

Н, мкЗв/ч

Доверительные границы погрешности 8,%

Пределы допускаемой погрешности бдоп.1 не более

4 л, мЗв/ч

Н л, мЗв/ч

Н, мЗв/ч

- "nO

I nag*:.

А.3.2 Определение основной относительной погрешности измерения ЭД непрерывного фотонного излучения представлено в таблице А.2.

Таблица А.2 - Результаты определения основной относительной погрешности

измерения ЭД

Эталонное значение,

Н„

Источник № / R, см

Время набора эд.

Т, мин

Расчетное значение ЭД,

Показания дозиметра

Довери-тельные границы погрешности S,%

Пределы допускаемой погрешности бдоп.%. не более

нач. значение, HSJ

кон. значение, HFj

Фон, мкЗв/ч

8,0 мкЗв/ч

30

4,0 мкЗв

15

800,0 мЗв/ч

30

400,0 мЗв

Выводы:__________________________________________________________

Свидетельство (изв.)____________________________ от ”____

Поверитель _________ __________________

о

Протокол опробования методики поверки Дозиметра индивидуального ДКГ-РМ1300 зав. № 160314

Дата поверки 01.09.2016

Поверка проводилась БелГИМ

поверочный орган

Условия поверки:

  • - температура

  • - относительная влажность

  • - атмосферное давление

  • - внешний фон у- излучения

21 °C;

68 %;

102,3 кПа;

0,09 мкЗв/ч

Средства поверки:

Установка поверочная дозиметрическая УПГД-2 № 02, дата поверки 11.2015 г., Барометр БРС-1М-2 № 0701076, дата поверки 10.2015 г.,

Секундомер ИНТЕГРАЛ С-01, №080001 дата поверки 02.2016 г.

  • 1 Внешний осмотр Годен

  • 2 Опробование и проверка работоспособности: - работоспособность - Годен - соответствие ПО на прибор:

  • - встроенное ПО - v. 5.1.1

(номер версии)

  • - прикладное ПО - V. 1.4.0.0; d9c90010372483c948c9290f91a37e44

(номер версии и контрольной суммы)

3 Определение метрологических характеристик:

  • 3.1 Определение основной относительной погрешности измерения МЭД непрерывного фотонного излучения представлено в таблице 1.

Таблица 1 - Результаты определения основной относительной погрешности из-

мерения МЭД

Эталонное значение МЭД

нй, мкЗв/ч

Источник №

Показания дозиметра

Доверитель-ные границы погрешности

5, %

Пределы допускаемой погрешности, Здоп., %, не более

Н jj, мкЗв/ч

Н, мкЗв/ч

фон

0,10

0,09

0,12

0,12

0,11

0,11

15

2,0

539

2,23

2,16

2,17

2,18

2,24

2,20

6,57

80,0

267

79,38

78,17

75,83

79,02

79,48

78,38

5,00

800,0

614

806,3

800,5

803,6

807,7

808,2

805,2

4,46

Н ji, мЗв/ч

Т л, мЗв/ч

Н, мЗв/ч

8,0

614

8,03

8,02

7,99

8,09

7,73

7,973

4,42

80,0

614

80,17

79,90

79,36

80,17

80,04

79,93

4,40

800

614

781,4

807,9

800,3

800,3

796,6

797,3

4,42

Н ji( Зв/ч

Т ji, мЗв/ч

Н, Зв/ч

8,0

614

7,50

7,51

7,52

7,50   7,51

7,51

8,05

  • 3.2 Определение основной относительной погрешности измерения ЭД непрерывного фотонного излучения представлено в таблице 2.

Таблица 2 - Результаты определения основной относительной погрешности из-

мерения ЭД

Эталонное значение,

НГ1

Источник №

Время набора эд, Т,ч

Расчетное значение ЭД,

Ни

Показания дозиметра

Довери-тельные границы погрешности 5,%

Пределы допускаемой погрешности &доп.1%1 не более

нач. значение, HSj

кон. значение, HFj

Фон, мкЗв/ч

8,0 мкЗв/ч

539

30

4,0 мкЗв

3,91

12,09

4,57

15

800,0 мЗв/ч

614

30

400,0 мЗв

1,850

9,285

8,93

Выводы: Годен

Свидетельство (изв.)        л

Поверитель

2

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
