Методика поверки «Измеритель силы натяжения каната серий CY201200-4080(ZJ40DBS-CY20010-400-4080, ZJ50DBS-CY20010-400-4080), CY201200-4920(ZJ70DBS - CY20010-400-4920), CY201200-2400(ZJ30DBS- CY20010-400-2400)» (МП ТИнТ 184/1-2016)
УТВЕРЖДАЮ
Руководитель ГЦИ СИ ООО «ТестИнТех»
Измеритель силы натяжения каната серий CY201200-4080(Z J40DBS-C Y20010-400-4080, ZJ50DBS-CY20010-400-4080), CY201200-4920(ZJ70DBS - CY20010-400-4920), CY201200-2400(ZJ30DBS- CY20010-400-2400)
Методика поверки
МП ТИнТ 184/1-2016
4.р. £зЧЗ>01-
г. Москва 2016
лист № 2 Всего листов 5 Настоящая методика поверки распространяется на Измерители силы натяжения каната серий CY201200-4080(ZJ40DBS-C Y20010-400-4080, Z J50DBS-CY20010-400-4080), СY201200-4920(ZJ70DBS -CY20010-400-4920), CY201200-2400(ZJ30DBS- CY20010-400-2400) (далее измерители), изготовленные «CCDC Logging Company Chongqing Instrument Factory», Китай, и устанавливают методику их первичной и периодической поверки.
Измерители предназначены для измерения и записи величины силы нагрузки на крюке буровой установки при бурении или ремонте.
Первичную поверку производят после выпуска из производства и после ремонта, периодическую поверку проводят в процессе эксплуатации.
Интервал между поверками не должен превышать I года.
1 ОПЕРАЦИИ ПОВЕРКИПри проведении поверки должны выполняться операции, указанные в таблице 1.
Таблица 1
№ п/п |
Наименование операций |
№ пункта документа по поверке |
Обязательность проведения операции при: | |
первичная |
периодическая | |||
1 |
Внешний осмотр, проверка маркировки и комплектности |
8.1 |
да |
да |
3 |
Опробование |
8.2 |
да |
да |
4 |
Определение погрешности измерения силы натяжения неподвижного конца полиспаста |
8.3 |
да |
да |
2 .МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
2.1. Метрологические характеристики измерителя приведены в таблице 2.
Таблица 2
1 Наибольшая предельная нагрузка на крюке полиспаста. кН |
4920 |
4080 |
2880 |
2 Наименьшая предельная нагрузка на крюке полиспаста, кН |
20 |
20 |
20 |
3 Число ветвей полиспаста, п |
12 |
12 |
12 |
4 Наибольшая нагрузка на неподвижном конце полиспаста. кН |
410 |
340 |
240 |
5 Пределы допускаемой относительной погрешности измерения нагрузки индикатором в диапазоне св. 20 до 4920 кН (в % от измеряемой нагрузки) |
±1,0 |
±1,0 |
±1,0 |
6 Пределы допускаемой относительной погрешности регистрации нагрузки регистрирующим прибором в диапазоне св. 20 до 4920 кН (в % от измеряемой нагрузки) |
±2,5 |
±2,5 |
±2,5 |
7 Тип индикатора |
XZZ500A |
XZZ400B |
XZZ250 |
8 Тип регистрирующего прибора |
XZJ-00 |
XZJ-00 |
XZJ-00 |
Фиксатор неподвижного каната | |||
9 Тип |
JZG41 |
JZG34A |
JZG24 |
10 Габаритные размеры (ширина, высота, глубина), мм |
1160x1385x425 |
1275x1055x60 0 |
1275x816x305 |
11 Диаметр каната, мм |
38 |
35 |
28 |
Датчик силы | |||
12 Тип |
XZC24 |
XZC24 |
XZC24 |
13 Выходное давление, мРа |
6.83 |
6 |
6 |
14 Габаритные размеры, мм |
0 280. длина 398 | ||
15 Рабочий диапазон температур. °C |
от минус 40 до плюс 50 |
-
3.1. При проведении поверки должны применяться образцовые средства измерений и вспомогательные средства поверки, приведенные в таблице 3.
Таблица 3
№ пункта документа по поверке |
Наименование образцовых средств измерений или вспомогательных средств поверки и их основные метрологические и технические характеристики |
8.3 |
динамометры растяжения, 2 разряд по ГОСТ 8.640-2014, погрешность ±0.24 %; |
К проведению поверки допускаются лица, аттестованные в качестве поверителя и изучившие эксплуатационные документы, имеющие достаточные знания и опыт работы с измерителями.
5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
5.1. Перед проведением поверки следует изучить техническое описание и руководство по эксплуатации на поверяемое средство измерения и приборы, применяемые при поверке.
-
5.2. К поверке допускаются лица, прошедшие инструктаж по технике безопасности.
-
5.3. При выполнении операций поверки выполнять требования Руководства по эксплуатации к безопасности при проведении работ.
При проведении поверки должны соблюдаться следующие нормальные условия измерений:
-
- температура окружающего воздуха, °C от минус 15 до плюс 25;
-
- относительная влажность окружающего воздуха. % 60 ±20;
Перед проведением поверки должны быть выполнены следующие подготовительные работы: подготовить оснастку для закрепления измерителя и установить его в разрыв неподвижного каната полиспаста в месте закрепления каната на фиксаторе поверяемого измерителя. Работы должны производиться персоналом , эксплуатирующим измеритель.
выдержать измеритель и средства поверки в условиях приведенных в п 6 не менее 1 часа:
-
8 ПРОВЕДЕНИЕ ПОВЕРКИ
При внешнем осмотре должно быть установлено:
-
- наличие маркировки (наименование или товарный знак фирмы-изготовителя, тип и заводской номер);
-
- отсутствие механических повреждений и дефектов, влияющих на работоспособность;
-
- отсутствие следов коррозии на корпусе и на разъёмах;
-
- комплектность в соответствии с руководством по эксплуатации;
-
- отсутствие течи масла в местах соединения;
-

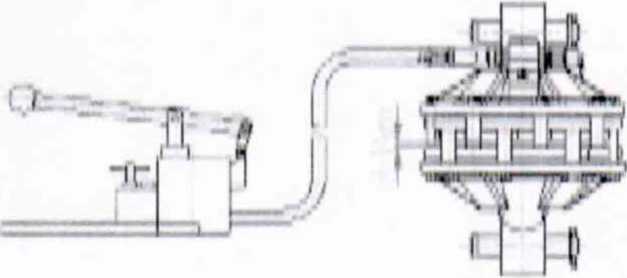

- зазор между нажимным кольцом и нажимной крышкой датчика силы должен находиться в диапазоне 8-14 мм;
лист № 5 Всего листов 5
Если перечисленные требования не выполняются, измеритель признают непригодным к применению, дальнейшие операции поверки не производят.
8.2. ОпробованиеПеред проведением опробования в разрыв неподвижного конца талевого каната полиспаста закрепить динамометр с помощью переходных устройств, обеспечивающих надёжность и безопасность закрепления.
-
8.2.1 После установки эталонного динамометра нагрузить крюк полиспаста до показаний значения нагрузки 50 кН на эталонном динамометре и выдержать 5 мин. На индикаторе показания должны быть 600 кН и не должны изменяться более чем на ±6 кН.
-
8.2.2 Снять нагрузку .
Если требование не выполняется, измеритель признают непригодным, дальнейшие операции поверки не производят.
8.3. Определение погрешности измерения силы натяжения неподвижного конца каната полиспастаПровести ряд нагружений крюка полиспаста последовательно не мене чем в трёх точках диапазона измерения натяжения каната начиная с 50 кН, равномерно распределённых по всему диапазону. Со шкалы индикатора измерителя снять показания в кН F(. Снять значения показаний эталонного динамометра Р, Операцию повторить 3 раза. Погрешность в каждой точке вычислить по формуле 1:
Pcpi- ?cpd
б,=--------- 100% ,
Pcpd
(1)
где: 5, - основная относительная погрешность измерения нагрузки на i-ой ступени нагружения. %;
Рср> - среднее арифметическое значение силы по индикатору. кН;
Pcpd - среднее арифметическое значение силы по эталонному динамометру. кН.
9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
8.1. При положительных результатах поверки динамометр признается годным и допускается к применению. На него выдается свидетельство о поверке установленной формы.
-
8.2. При отрицательных результатах поверки динамометр признается негодным и к применению не допускается. На него выдаётся извещение о непригодности установленной формы с указанием основных причин непригодности.
Руководитель группы механических измерений ООО «ТестИ нТех»
А.Ю. Зенин
