ЦИФРОВОЙ ИЗМЕРИТЕЛЬ ИММИТАНСА

Е7-22

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Москва 2010

5 ПРОВЕДЕНИЕ ПОВЕРКИ

Федеральное государственное учреждение

РОССИЙСКИЙ ЦЕНТР ИСПЫТАНИЙ И СЕРТИФИКАЦИИ

УТВЕРЖДАЮ

Зам. ген. директора

(РОСТЕСТ-МОСКВА)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Цифровой измеритель иммитанса

«Е7-22»

МЕТОДИКА ПОВЕРКИ МП-002/447-2003

Москва

2003

ПРЕДИСЛОВИЕ

РАЗРАБОТАНА ФГУ «Российский центр испытаний и сертификации Ростсст-Москва»

ИСПОЛНИТЕЛИ ЕВ. Котельников

УТВЕРЖДЕНА Ростсст-Москва

Т88.8

Государственная система обесценения единства измерений

Цифровой измеритель иммитанса

«Е7-22»

Методика поверки

Настоящая методика поверки (далее по тексту "методика") распространяется на цифровой измеритель иммитанса «Е7-22» (далее по тексту - измеритель) и устанавливает методику ее первичной и периодической поверки.

Рекомендуемый межповерочный интервал один год.

5.1 Операции и средства поверки
  • 5.1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2

Таблица 1 - Операции поверки

№ п/п

Операции поверки

Номер пункта методики поверки

1

Внешний осмотр

5.5.1

2

Опробование

5.5.2

3

Проверка электрической прочности изоляции

5.5.3

4

Определение электрического сопротивления изоляции

5.5.4

5

Определение метрологических характеристик

5.5.3

6

Определение абсолютной П01рсшности измерения сопротивления

5.5.3.1

7

Определение абсолютной погрешности измерения емкости и тангенса угла потерь

5.5.3.2

8

Определение абсолютной погрешности измерения индуктивности и тангенса угла потерь

5.5.3.3

Примечание - Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

  • 5.1.2 При несоответствии характеристик поверяемого измерителя установленным требованиям по любому из пунктов таблицы 1 его к дальнейшей поверке нс допускают и последующие операции не проводят, за исключением оформления результатов по 5.6.2.

Таблица 2 Средства поверки

№ п/п

Наименование средства измерения

Метрологические характеристики

1

Магазин индуктивности

Р5О85

L = 2*10"6 -2*Ю3Гн,=0,05-5-0,2%

2

Магазин емкости Р5О86

С = 1 -1 * 1010 пФ, дс = 0,05 -5- 0,2%

3

Магазин сопротивления

Р4830

/? = 1 - 1 * IO 2 -l*!06QW,^ =0,02%

5.2 Требования к квалификации поверителей

К поверке измерителя допускают лиц, аттестованных на право поверки средств измерений электрических величин и прошедших обучение работе с измерителем.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже П1.

5.3 Требования безопасности

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэпер! онадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах па средства поверки.

5.4 Условия поверки и подготовка к ней

5.4.1. При проведении поверки должны соблюдаться следующие условия:

  • •  температура окружающей среды, °C

  • •  атмосферное давление, кПа

  • •  относительная влажность воздуха, %

  • •  электропитание - однофазная сеть, В

  • •   частота, Гц

  • •  коэффициент нссинусоидальности

  • 5.4.2 Средства поверки подготавливают соответствующих эксплуатационных документах.

15

85

30

I98...242;

49,5

нс более 5 %.

работе согласно указаниям, приведенным в

  • 5.5 Проведение поверки

5.5.1   Внешний осмотр

При внешнем осмотре устанавливается комплектность измерителя На корпусе измерителя не допускается наличие механических повреждений.

5.5.2  Опробование

Подготавливают измеритель к работе согласно руководству по эксплуатации. Измеритель включают нажатием кнопки       Выполняют рекомендации п.4.2, руководства по эксплуатации на

измеритель.

5.5.3  Определение метрологических характеристик
  • 5.5.3.1 Метрологические характеристики при измерении сопротивления определяют следующим образом: устанавливают на измерителе режим измерения сопротивления и частоту тест-сигнала 120 Гц;

тип измерительной схемы (параллельная, последовательная схемы) устанавливают в зависимости от предела измерения (рекомендации приведены в руководстве по эксплуатации на измеритель);

проводят калибровку измерителя (п. I, стр. 21) при замкнутых измерительных зажимах и при снятых с измерителя зажимах.

собирают схему по рисунку 1;

значения сопротивления на Р4830 устанавливают по данным таблицы А.1 Приложения А; фиксируют показания измерителя и результат заносят в таблицу А 1 Приложения А, абсолютную погрешность вычисляют по формуле;

(1)

гле         - измеренное значение по показаниям поверяемого прибора;

van ' установленное значение по показаниям образцового прибора.

аналогичные операции проводяз на частоте 1 кГц с использованием таблицы А.2 Приложения А.

Е7-22
Р4830

где Е7-22 - поверяемый прибор; Р4830 - мера сопротивления.

Рисунок 1 - Структурная схема определения метрологических характеристик при измерении сопротивления

  • 5.5.3.2 Метрологические характеристики при измерении емкости определяют следующим образом:

устанавливают на измерителе режим измерения емкости и частоту тсст-сигнала 120 Гц; тип измерительной схемы (параллельная, последовательная схемы) устанавливают в зависимости от предела измерения (рекомендации приведены в руководстве по эксплуатации на измеритель);

проводят калибровку измерителя при замкнутых измерительных зажимах и при снятых с измерителя зажимах;

собирают схему по рисунку 2;

значения емкости на Р5086 устанавливают поданным таблицы А.З Приложения А; фиксируют показания измерителя и результат заносят в таблицу А.З Приложения А;

где Е7-22 - поверяемый прибор;

Р5086 - мера емкости.

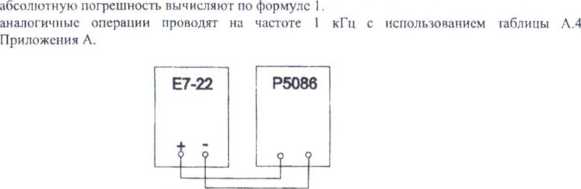

Рисунок 2 - Структурная схема определения метрологических характеристик при измерении емкости.

  • 5.5.3.3 Метрологические характеристики при измерении индуктивности определяют следующим образом:

устанавливают на измерителе режим измерения индуктивности и частоту тсст-сигнала 120 Гц; тип измерительной схемы (параллельная, последовательная схемы) устанавливают в зависимости от предела измерения (рекомендации приведены в руководстве по эксплуатации на измеритель);

проводят калибровку измерителя при замкнутых измерительных зажимах и при снятых с измерителя зажимах;

собирают схему по рисунку 3;

значения индуктивности на Р5085 устанавливают поданным таблицы Л.5 Приложения А; фиксируют показания измерителя и результат заносят в таблицу А.5 Приложения А; абсолютную погрешность вычисляют по формуле 1.

аналогичные операции проводят на частоте 1 кГц с использованием таблицы А.6 Приложения А.

Е7-22
Р5085

где Е7-22 поверяемый прибор; Р5085 мера индуктивности.

Рисунок 3 - структурная схема определения метрологических характеристик при измерении индуктивности

Примечание: Метрологические характеристики при измерении индуктивности в диапазоне от 1 Гн

до 2000 Гн допускается проводить при помощи составных мер по ГОСТ 8.294-85 (см. ПРИЛОЖЕНИЕ 2 ГОСТ 8.294-85)

  • 5.5.3.4 Метрологические характеристики при измерении вспомогательных параметров проводят при помоши составных мер в соответствии с ГОСТ 8.294-85.

  • 5.3.4.1 Абсолютную погрешность измерения тангенса угла потерь (параметр D в режиме измерения индуктивности) определяют следующим образом:

собирают составную меру, состоящую из последовательно соединенной меры индуктивности Р5085;

значения индукт ивности на Р5085 устанавливают по данным таблицы Л.5 Приложения А; фиксируют показания измерителя и результат заносят в таблицу А.5 Приложения Л

5.6 Оформление результатов поверки
  • 5.6.1 Положительные результаты поверки измерителя оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

  • 5.6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измеритель к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителя в ремонт или невозможности его дальнейшего использования

  • 5.5.3.4 Метрологические характеристики при измерении вспомогательных параметров проводят при помощи составных мер в соответствии с ГОСТ 8.294-85.

  • 5.3.4.1 Абсолютную погрешность измерения тангенса угла потерь (параметр Г) в режиме измерения индуктивности) определяют следующим образом:

собирают составную меру, состоящую из последовательно соединенной меры индуктивности Р5085;

значения индуктивности на Р5085 устанавливают по данным таблицы А.5 Приложения А; фиксируют показания измерителя и результат заносят в таблицу А.5 Приложения Л

5.6 Оформление результатов поверки
  • 5.6.1 Положительные резулы-аты поверки измерителя оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

  • 5.6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измеритель к дальнейшей зкеплуатации нс допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителя в ремонт или невозможности его дальнейшего использования.

    Значение сопротивления по показаниям образцовой меры

    Предел измерения

    Измеренное значение сопротивления по показаниям поверяемого прибора

    Абсолютная погрешность измерения

    Нормируемое значение абсолютной пснрсшности

    1

    2

    3

    4

    5

    10 Ом

    20 Ом

    ±208 мОм

    20 Ом

    50 Ом

    100 Ом

    200 Ом

    ±150 мОм

    ±300 мОм

    ±550 мОм

    200 Ом

    500 Ом 1000 0м

    2 кОм

    ±1,3 Ом

    ±2,8 Ом

    ±5,3 Ом

    2 кОм

    5 кОм

    10 кОм

    20 кОм

    + 13 Ом ±28 Ом ±53 Ом

    20 кОм

    50 кОм

    100 кОм

    200 кОм

    ±130 Ом

    ±280 Ом

    ±530 Ом

    200 кОм

    500 кОм I МОм

    2 МОм

    ±2,1 кОм

    ±4,5 хОм

    ±8,5 кОм

    2 МОм

    5 МОм

    8 МОм

    10 МОм

    ±32 кОм

    ±68 кОм ±104 кОм

    Значение сопротивления по показаниям образцовой меры

    Предел измерения

    Измеренное значение сопротивления по показаниям поверяемого прибора

    Абсолютная погрешность измерения

    Нормируемое значение абсолютной погрешности

    1

    2

    3

    4

    5

    10 Ом

    20 Ом

    ±208 мОм

    20 Ом

    50 Ом

    100 0м

    200 Ом

    ±150 мОм ±300 мОм ±550 мОм

    200 Ом

    500 Ом

    1000 Ом

    2 кОм

    ±1,3 Ом

    ±2.8 Ом

    ±5.3 Ом

    2 кОм

    5 кОм

    10 кОм

    20 кОм

    +.13 Ом

    ±28 Ом

    ±53 Ом

    20 кОм

    50 кОм

    100 кОм

    200 кОм

    ±130 Ом

    ±280 Ом

    ±530 Ом

    200 кОм

    500 кОм

    1 МОм

    2 МОм

    ±2,1 кОм ±4,5 кОм ±8.5 кОм

    2 МОм

    5 МОм

    8 МОм

    10 МОм

    ±32 кОм

    ±68 кОм ±104 кОм

    Значение емкости но показаниям образцовой меры

    Предел измерения

    Измеренное значение емкости по показаниям поверяемого прибора

    Абссягютная погрешность измерения

    Нормируемое значение абсолютной погрешности

    1

    2

    3

    4

    5

    2 нФ 5 нФ 10 нФ

    20 нФ

    ±25 пФ

    ±55 пФ ±105 пФ

    20 нФ 50 нФ 100 нФ

    200 нФ

    ±190 пФ ±400 пФ ±750 пФ

    200 пФ

    500 нФ

    1 мкФ

    2000 нФ

    ±1.7 нФ ±3,8 нФ ±7.3 пФ

    2 мкФ 5 мкФ 10 мкФ

    20 мкФ

    ±17 пФ ±38 нФ ±73 пФ

    20 мкФ

    50 мкФ

    100 мкФ

    2(Ю мкФ

    ±170 нФ ±380 нФ ±730 нФ

    200 мкФ

    500 мкФ 1000 мкФ

    2000 мкФ

    ±2,5 мкФ

    ±5,5 мкФ ±10,5 мкФ

    2 мФ

    5 мФ

    10 мФ

    20 мФ

    ± 105 мкФ ±255 мкФ ±505 мкФ

    Значение емкости по показаниям образцовой меры

    Предел измерения

    Измеренное значение емкости по показаниям поперяс.мого прибора

    Абсолютная погрешность измерения

    Нормируемое значение абсолютной погрешности

    )

    2

    3

    4

    5

    2 нФ

    5 нФ

    10 нФ

    20 нФ

    ±25 пФ ±55 пФ ±105 пФ

    20 нФ

    50 нФ

    100 нФ

    200 нФ

    ±190 пФ

    *■400 пФ

    ±750 пФ

    200 нФ

    500 нФ

    1 мкФ

    2000 нФ

    ±1,7 пФ

    ±3.8 нФ

    ±7,3 нФ

    2 мкФ

    5 мкФ

    10 мкФ

    20 мкФ

    ±17 пФ

    ±38 нФ

    ±73 пФ

    20 мкФ

    50 мкФ

    100 мкФ

    200 мкФ

    ±170 пФ

    +380 нФ

    ±730 нФ

    200 мкФ

    500 мкФ 1000 мкФ

    2000 мкФ

    ±2,5 мкФ ±5,5 мкФ ±10,5 мкФ

    2 мФ

    5 мФ

    10 мФ

    20 мФ

    ±105 мкФ

    +255 мкФ

    +505 мкФ

    Значение индуктивности по показаниям образцовой меры

    Предел измерения

    Измеренное значение индуктивности по показаниям по неряемого прибора

    Абсолютная ПО|рСШНОСТЬ измерения

    Нормируемое значение абсолютной погрешности

    1

    2

    3

    4

    5

    2 мГн 5 мГн 10 мГн

    20 мГн

    ±47 мкГн ±110 мкГн ±215 мкГн

    20 мГн

    50 мГи ИХ) мГн

    200 мГн

    ±0,27 мГн ±0,6 мГн ±1,15 мГн

    200 мГн

    500 мГн 1000 мГн

    2000 мГн

    ±2,1 мГн ±4,5 мГн ±8,5 мГн

    2 Гн

    5 Гн

    10 Гн

    20 Гн

    ±21 мГн ±45 мГн ±85 мГн

    20 Гн 50 Гн 100 Гн

    200 Гн

    ±210 мГн ±450 мГн ±850 мГн

    200 Гн

    500 Гн 1000 Гн

    2000 Гн

    ±2.7 Гн ±6 Гн ±11,5 Гн

    Значение индуктивности по показаниям образцовой меры

    Предел измерения

    Измеренное значение индуктивности по показаниям поверяемою прибора

    Абсолютная погрешность измерения

    Нормируемое значение абсолютной погрешности

    1

    2

    3

    4

    5

    200 мкГя

    500 мкГя 1000 мкГц

    2000 мкГн

    ±2,7 мкГн ±6 мкГн ±11,5 мк! и

    2 мГн

    5 мГн

    10 мГн

    20 мГн

    ±27 мкГн ±60 мкГн ±115 мкГн

    20 мГн

    50 мГн

    100 мГн

    200 мГн

    ±210 мкГн ±450 мкГн ±850 мкГн

    200 мГн

    500 мГн 1000 мГн

    2000 мГн

    ±2,1 мГн ±4,5 мГн ±8,5 мГн

    2 Гн

    5 Гн

    10 Гн

    20 Гн

    ±21 мГн ±45 мГн ±85 мГн

    20 Гн

    50 Гн

    100 Гн

    200 Гн

    ±0,27 Гн ±0.6 Гн

    ±1,15 Гн
