Блоки информационно-измерительные (БИИ)

Методика поверки

МП 62585-15

с изменением № 1 г. Москва

2020

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А. Протокол поверки

1 ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ РАСПРОСТРАНЕНИЯ

Настоящая методика устанавливает объем, средства и методы первичной и периодической поверок блоков информационно-измерительных (БИИ), изготавливаемых Федеральным государственным унитарным предприятием «Экспериментальный завод научного приборостроения» (ФГУП ЭЗАН), Россия.

Производство серийное.

Блоки информационно-измерительные (БИИ) предназначены для измерений и измерительных аналого-цифровых преобразований значений линейных перемещений, измерительных аналого-цифровых преобразований унифицированных сигналов силы

постоянного электрического тока.

В состав БИИ КУНИ.466945.059 входят:

-преобразователи измерительные линейных перемещений (ПЛП) SM100, SM200, RM100 или RM200 (чувствительные элементы, с опцией температуры Н до 150 °C);

  • - модули

КУНИ.467439.036-01

КУНИ.467439.042-01

аналогового ввода (ТК-АВВ-2-200мм), (TK-AIN2-2- 100mm),

КУНИ.467439.036

КУНИ.467439.042

КУНИ.467439.042-02  (ТК-АВВ2-2-200мм),

(ТК-АВВ-2-100мм),

(ТК-АВВ2-2-100мм),

КУНИ.467439.042-03 (TK-AIN2-2-200mm);

  • - модули аналогового ввода КУНИ.467439.026 (ТК-АВВ-4-20мА);

  • - модули дискретного ввода КУНИ.467239.027 (ТК-ДВВ-8-24В);

  • - модули дискретного вывода КУНИ.467451.030 (ТК-ДВ-8-Р);

  • - модуль микропроцессорный КУНИ.467451.026 (ТК-МП-6);

  • - модуль источника питания КУНИ.468369.030 (КК).

Модули из состава БИИ крепятся на DIN рейки в электротехнических шкафах программно-технических комплексов (ПТК) АСУ ТП.

КУНИ.467439.036

КУНИ.467439.042

КУНИ.467439.042-02  (ТК-АВВ2-2-200мм), i

в которых осуществляется последующее

(ТК-АВВ-2-100мм),

(ТК-АВВ2-2-100мм),

Электрические сигналы от ПЛП по проводным линиям связи поступают на входы 2-канальных модулей (ТК-АВВ-2-200мм), (TK-AIN2-2-100mm), (TK-AIN2-2-200mm), преобразование.

КУНИ.467439.036-01

КУНИ.467439.042-01

КУНИ.467439.042-03

аналого-цифровое

Унифицированные сигналы силы постоянного электрического тока поступают на входы 4-канальных модулей КУНИ.467439.026 (ТК-АВВ-4-20мА), в которых осуществляется последующее аналого-цифровое преобразование.

Экспериментальная проверка метрологических характеристик каналов измерений (ИК) линейных перемещений и каналов преобразования (ПК) сигналов силы постоянного электрического тока проводится комплектным методом.

Допускается проведение поверки БИИ не в полном объеме ИК и ПК, диапазонов измерений, в соответствии с письменным заявлением владельца оборудования с обязательным указанием информации об объёме проведённой поверки в свидетельстве о поверке БИИ.

ИК и ПК БИИ, прошедшие экспериментальную проверку метрологических характеристик с отрицательным результатом, выводятся из эксплуатации и не указываются в свидетельстве о поверке БИИ.

Периодическую поверку БИИ выполняют в процессе эксплуатации.

После ремонта БИИ, аварий, если эти события могли повлиять на метрологические характеристики ИК и ПК, а также после замены измерительных компонентов, входящих в состав БИИ, проводят первичную поверку. Допускается проводить поверку только тех ИК и ПК, которые подверглись указанным выше воздействиям.

Интервал между поверками БИИ - 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

  • 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Раздел настоящей методики

Подготовка к поверке

6

Внешний осмотр

7.1

Проверка идентификационных данных программного обеспечения

7.2

Опробование

7.3

Поверка БИИ

7.4

Оформление результатов поверки

8

3 СРЕДСТВА ПОВЕРКИ

  • 3.1 В таблице 2 приведены рекомендуемые для поверки БИИ средства поверки.

Таблица 2 - Рекомендуемые средства поверки

Наименование средства поверки

Тип

Per. №1

Основные характеристики

1 Штангенрейсмас

ШРЦ

54814-13

Пределы допускаемой основной абсолютной погрешности измерений линейных перемещений ±0,04 мм в диапазоне от 0 до 300 мм, шаг дискретности цифрового отсчетного устройства 0,01 мм

2 Плита

-

-

1-1-250x250 по ГОСТ 10905-86

3 Калибратор-измеритель унифицированных сигналов эталонный

ИКСУ-2000

20580-06

Пределы допускаемой основной погрешности воспроизведения      силы      постоянного

электрического тока ±(10’4Т +  1 мкА) в

диапазоне от 0 до 25 мА

4 Прибор комбинированный

Testo 608-Н1

53505-13

Пределы допускаемой абсолютной погрешности при измерении температуры ±0,5 °C в диапазоне от 0 до ±50  °C, пределы допускаемой

абсолютной погрешности при измерении влажности ±3 % в диапазоне от 15 до 85 %

5 Барометр-анероид метеорологический

БАММ-1

5738-76

Пределы допускаемой абсолютной погрешности измерений давления воздуха ±0,2 кПа в диапазоне от 80 до 106 кПа

Примечания

  • 1 Регистрационный номер в Федеральном информационном фонде.

  • 2 Средства поверки 4, 5 используются для контроля условий поверки

  • 3.2 Допускается использовать иные средства поверки, не приведенные в таблице 2, при соблюдении следующих условий:

  • - погрешность штангенрейсмаса и калибратора силы постоянного электрического тока, используемых для экспериментальных проверок метрологических характеристик, не должна быть более 1/5 предела контролируемого значения погрешности в условиях поверки;

  • - допускается использовать штангенрейсмас и калибратор силы постоянного электрического тока для экспериментальных проверок метрологических характеристик, имеющие пределы допускаемых значений погрешности не более 1/3 пределов контролируемых значений погрешности в условиях поверки, в этом случае должен быть введен контрольный допуск, равный 0,8 (см. МИ 187-86, МИ 188-86);

  • - дискретность регулирования сигналов от калибратора силы постоянного электрического тока не должна превышать 0,3 номинальной ступени квантования проверяемого канала;

  • - основные характеристики поверочной плиты должны соответствовать основным характеристикам средства поверки 2, указанного в таблице 2;

  • - погрешность средств поверки, используемых для контроля условий поверки, не должна превышать погрешность средств поверки 4, 5, указанных в таблице 2.

  • 3.3 Средства измерений, применяемые при поверке, должны быть поверены и иметь действующие свидетельства о поверке.

  • 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 4.1 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные документами «Правила по охране труда при эксплуатации электроустановок» (Приложение к приказу Министерства труда и социальной защиты РФ №328н от 24.07.2013 г.), ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности», ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности», ГОСТ 12.1.019-2017 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты», ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования», указаниями по безопасности, изложенными в руководствах по эксплуатации БИИ, применяемых средств поверки и вспомогательного оборудования.

  • 5 УСЛОВИЯ ПОВЕРКИ

    • 5.1 Экспериментальные работы по подтверждению метрологических характеристик БИИ выполняют в следующих условиях:

  • - температура окружающего воздуха, °C                  от +1 до +45,

  • - относительная влажность, %                            до 80,

  • - атмосферное давление, кПа                             от 86 до 106.

  • 5.2 Контроль климатических условий проводится непосредственно перед проведением экспериментальных работ и в процессе их выполнения.

  • 6 ПОДГОТОВКА К ПОВЕРКЕ

    • 6.1 Перед проведением поверки представляют следующие документы:

  • - руководство по эксплуатации на БИИ;

  • - описание типа БИИ.

  • 6.2 На месте эксплуатации БИИ выполняют следующие подготовительные работы:

  • - подготавливают к работе средства поверки в соответствии с эксплуатационной документацией на них;

  • - измеряют и заносят в протокол поверки результаты измерений температуры и влажности окружающего воздуха, атмосферного давления.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 7.1 Внешний осмотр

      • 7.1.1 Проверяют целостность корпусов и отсутствие видимых повреждений модулей БИИ и ПЛП.

      • 7.1.2 Проверяют отсутствие следов коррозии и нагрева в местах подключения проводных линий.

При обнаружении несоответствий по п. 7.1 дальнейшие операции по поверке прекращают до устранения выявленных несоответствий.

  • 7.2 Проверка идентификационных данных программного обеспечения

    • 7.2.1 Сравнивают наименование и номер версии программного обеспечения (ПО) «TeleContTest» и номера версий встроенного ПО модулей, отображаемые на видеокадре, с данными, приведёнными в таблицах За и 36.

Таблица За - Идентификационные данные ПО БИИ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

В ПО модуля

КУНИ.467439.026

(ТК-АВВ-4-20мА)

ВПО модулей

КУНИ.467439.036 (ТК-АВВ-2-100мм), КУНИ.467439.036-01

(ТК-АВВ-2-200мм)

ПО технологического компьютера для калибровки измерительных каналов «TeleContTest»

Номер версии (идентификационный номер) ПО

не ниже 3

не ниже 17

не ниже 1.5.13.4

Цифровой идентификатор ПО

-

-

-

Другие идентификационные данные

Информация о версиях ВПО содержится на главном видеокадре TeleContTest после подключения к модулям. Информация о версии TeleContTest содержится в меню помощь / о программе

Таблица 36 - Идентификационные данные ПО БИИ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВПО модулей КУНИ.467439.042 (ТК-АВВ2-2-100мм),

КУНИ.467439.042-01 (TK-AIN2-2-100mm), КУНИ.467439.042-02

(ТК-АВВ2-2-200мм), КУНИ.467439.042-03 (TK-AIN2-2-200mm)

Номер версии (идентификационный номер) ПО

не ниже 1

Цифровой идентификатор ПО

-

Другие идентификационные данные

Информация о версиях ВПО содержится на главном видеокадре TeleContTest после подключения к модулям. Информация о версии TeleContTest содержится в меню помощь / о программе

  • 7.2.2 БИИ признают прошедшим идентификацию ПО, если полученные при проверке идентификационные данные соответствуют данным, приведённым в таблицах За и 36.

  • 7.3 Опробование

    • 7.3.1 Проводят проверки функционирования визуализации измеряемых параметров на видеокадрах технологического компьютера, настроенного на отображение измеряемых и преобразуемых БИИ параметров.

    • 7.3.2 Проверяют наличие индикации об отсутствии сигнала при отключении линий связи ПЛП от клемм соответствующих модулей БИИ.

    • 7.3.3 Проводят проверки работоспособности измерительных функций БИИ, которые совмещают с проведением экспериментальных проверок по п. 7.4 настоящей методики.

7.4 Поверка БИИ

  • 7.4.1 Результаты проверки метрологических характеристик ИК и ПК БИИ заносятся в протоколы поверки, выполненные по формам, приведенным в Приложении А.

  • 7.4.2 Экспериментальная проверка метрологических характеристик ИК линейных перемещений.

  • 7.4.2.1 Собирают установку для проведения экспериментальных проверок в следующем порядке:

  • - на поверочной плите устанавливают штангенрейсмас;

  • - опускают измерительную ножку штангенрейсмаса на поверхность поверочной плиты;

  • - обнуляют результат измерений штангенрейсмаса (ZERO);

  • - поднимают измерительную ножку штангенрейсмаса до тех пор, пока цифровое отсчетное устройство не покажет результат измерений (L + 20) мм,

где L - верхняя граница диапазона измерений проверяемого ИК, указанная в описании типа;

  • - рядом с штангенрейсмасом устанавливают кронштейн с вертикально располагаемым в нем ПЛП (шток ПЛП свободен и направлен вниз) таким образом, чтобы нижняя часть корпуса ПЛП опиралась на измерительную ножку штангенрейсмаса; положение корпуса ПЛП фиксируют в кронштейне;

  • - опускают измерительную ножку штангенрейсмаса до тех пор, пока цифровое отсчетное устройство не покажет результат измерений L мм, и опирают на нее шток ПЛП;

  • - обнуляют результат измерений штангенрейсмаса (ZERO);

  • - сверяют показания на видеокадре технологического компьютера, которые должны соответствовать (0 ± 2) мм.

  • 7.4.2.2 Выбирают 5 контрольных точек Li, равномерно распределенных по диапазону измерений линейных перемещений (например, 0-5 %, 25 %, 50 %, 75 % и 95-100 % от диапазона измерений).

  • 7.4.2.3 Плавно опускают измерительную ножку штангенрейсмаса с установленным на ней штоком ПЛП вниз (прямой ход штока), последовательно устанавливая ее в выбранных точках диапазона Lj и считывая с дисплея технологического компьютера измеренные значения линейных перемещений Lj.„3M.

  • 7.4.2.4 Опускают измерительную ножку штангенрейсмаса с установленным на ней штоком ПЛП на поверхность поверочной плиты, затем плавно поднимают вверх (обратный ход штока), последовательно устанавливая ее в выбранных точках диапазона Lj в обратном порядке и считывая с дисплея технологического компьютера измеренные значения линейных перемещений Li.H3M2.

Примечание - при нестабильности показаний Lj.H3M и Li.H3M2 проводят несколько отсчетов показаний (не менее 4) и выбирают из них результат, наиболее отклоняющийся от заданного значения.

  • 7.4.2.5 Для каждой точки Lj при прямом и обратом ходе штока вычисляют значения абсолютных погрешностей измерений линейных перемещений по формулам: А,= Li.H3M - Lj и A2i Lj,ИЗм2 " Lj.

  • 7.4.2.6 Результаты экспериментальной проверки метрологических характеристик ИК линейных перемещений считают положительными, если все вычисленные значения Aj при прямом и A2i при обратном ходе штока в каждой точке диапазона измерений, не выходят за пределы допускаемой абсолютной погрешности ±2 мм.

7.4.3 Экспериментальная проверка метрологических характеристик ПК сигналов силы постоянного электрического тока.

  • 7.4.3.1 Собирают схему измерений согласно рисунку 1, подключая калибратор к входу выбранного канала модуля ТК-АВВ-4-20мА.

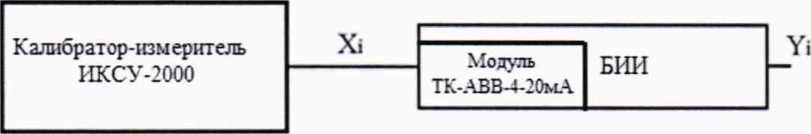

Рисунок 1 - Схема подключения при проверке погрешности измерений электрических сигналов силы постоянного тока в диапазоне от 4 до 20 мА

  • 7.4.3.2 Выбирают 5 проверяемых точек Z,, i = 1, 2, 3, 4, 5, равномерно распределенных по диапазону измерений силы постоянного электрического тока (например, 4,8 мА, 8,0 мА, 12,0 мА, 16,0 мА и 19,2 мА)

  • 7.4.3.3 Последовательно для каждой проверяемой точки задают от калибратора значение сигнала Z,.

  • 7.4.3.4 Последовательно для каждой проверяемой точки считывают значение выходного сигнала Yt с дисплея технологического компьютера в миллиамперах.

Примечание - при нестабильности показаний Y, проводят несколько отсчетов показаний (не менее 4) и выбирают из них результат, наиболее отклоняющийся от заданного значения.

  • 7.4.3.5 Для каждой проверяемой точки Zj вычисляют значение абсолютной погрешности А, в миллиамперах по формуле:

Ai = Yj - Zj

  • 7.4.3.6 Для каждой проверяемой точки Zj вычисляют значение приведенной погрешности у; в процентах от нормирующего значения по формуле:

  • 7.4.3.7 Результаты экспериментальной проверки метрологических характеристик ПК сигналов силы постоянного электрического тока считают положительными, если все вычисленные значения у; не выходят за пределы допускаемой приведенной погрешности ±0,2 % от диапазона измерений.

7.4.4 Результаты поверки БИИ считают положительными, если в объеме проведенной поверки все ИК линейных перемещений и ПК сигналов силы постоянного электрического тока прошли экспериментальные проверки метрологических характеристик с положительным результатом.

  • 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 8.1 При положительных результатах поверки оформляют свидетельство о поверке БИИ в соответствии с приказом № 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», с указанием информации об объёме проведённой поверки, наносят знак поверки на свидетельство о поверке и на модули БИИ.

    • 8.2 При отрицательных результатах экспериментальных проверок метрологических характеристик отдельных ИК и ПК БИИ, в случае невозможности их ремонта, эти ИК и ПК не допускают к применению, оформляют извещение о непригодности в соответствии с приказом № 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» с приложением, содержащим список таких ИК и ПК.

Зам. начальника отдела 201 «Отдел метрологического обеспечения измерительных систем»

Ю.А. Шатохина

ФГУП «ВНИИМС»

Разработал:

Инженер отдела 201 «Отдел метрологического обеспечения измерительных систем»

ФГУП «ВНИИМС»

Согласовано:

Н.И. Кравченко

Ведущий инженер отдела 203 «Отдел метрологического обеспечения измерений геометрических параметров» ФГУП «ВНИИМС»

ПРИЛОЖЕНИЕ А

Протокол поверки БИИ

Дата__________

Заводской номер БИИ___________________.

Средства поверки:

1-______________________________________________________________________________________________________________________________;

2._______________________________________________________________________________________

Температура окружающего модули БИИ воздуха__°C, влажность__%.

Температура окружающего ПЛП воздуха__°C, влажность__%.

Атмосферное давление__________кПа (мм рт. ст.).

1 Проверка метрологических характеристик каналов измерений линейных перемещений

Таблица 1.1

Диапазон измерений: от___до___мм.

Пределы допускаемой абсолютной погрешности ±2 мм.

Li

Lj.H3M

Ai

Lj.H3M2

An

Заключение

Идентификатор ИК

2 Проверка метрологических характеристик каналов преобразования сигналов силы постоянного электрического тока

Таблица 2.1

Диапазон измерений: от 4 до 20 мА.

Пределы допускаемой приведенной погрешности ±0,2 % от диапазона измерений.

Zi

Yi

А,-

Yi

Заключение

Идентификатор ИК

Результат поверки БИИ:__

Поверители:
