ИЗМЕРИТЕЛЬ МОДУЛЯЦИИ CK3-43

МЕТОДИКА ПОВЕРКИ

2. 740.002

12. ПОВЕРКА ПРИБОРА

Настоящий раздел составлен в соответствии с требованиями^ ГОСТ 8,299—78 «Измерители коэффициента амплитудной моду-j ляции. Методы и средства поверки» и ГОСТ 8.396—80 «Измерители девиации частоты девиометры. Методы и средства поверки^

  • 12.1. Операции и средства поверки.                       d

.fa

  • 12.1.1. При проведении поверки должны производиться опе|

рации и применяться средства поверки, указанные в табл, 6,    |

Номер пункта раздела поверки

Наименование, операций, производимых при поверке

Поверяемые отметки

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

образцовые

вспомогательные

12.3.1

Внешний осмотр

12.3.2

Опробование

Определение метрологических параметров

12.3.3

Определение диапазона

Крайние и средняя

± (0,005f с +Ю0 кГц+

43-54 или

Г4-93

несущих частот и погрещ-

точки на каждом под-

+ед. счета)

43-38

.  Г4-107

ность индикации

диапазоне

- -

Г4-76А

12.3.4

Определение чувствитель-

0,2; 1; 8; 16; 60; 160;

50 мВ до 4 МГц

Г4-93

ности '

250; 500; 1000 МГц

30 мВ св. 4 до 250 МГц

Г4-107

50 мВ св. 250

Г4-76А

до 500 МГц

B3-43

300 мВ св. 500 до 1000 МГц

Определение- динамичен

100 МГц

40 дБ

ского диапазона входных сигналов

12.3.5

Определение уровня фона и шума:

К2-38

С6-5

режим ЧМ

83,3 МГц

50 Гц

250 МГц

100 Гц

B3-43

500 МГц

250 Гц

. С1-65

1000 МГц

250 Гц

режим AM

1 МГц

0,2%

250 МГц

0,3%

500 МГц

0,4%

Номер иуикта раздела поверки

Наименование операций, производимых при поверке

Поверяемые отметки

12.3.6

Определение основной погрешности измерения девиации частоты

1, 10. 20. 50. 100. 300,

500 кГц

Определение погрешности измерения девиации частоты в диапазоне модулирующих частот

400 кГц

0,03—20 кГц и 20—60 кГц

12.3.7

Определение коэффициента гармоник, при измерении девиации частоты

30 кГц' 100 кГц 150 кГц 500 кГц

12,3.8

Определение коэффициента перехода AM в ЧМ

Fm=20 кГц

12.3.9

Определение основной погрешности измерения КАМ

1—95%

Определение погрешности измерения КАМ в диапазоне модулирующих частот

ч

30 и 95%

Р м ==0,03——20 кГц и 20—60 кГц

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

образцовые

вспомогательные

± (0,05Af+ Д fur)

К2-38,

43-54 или

43-38

± (0,08Af+ Мш) ±(0,15&f+ AfIU)

0.2%

0,5% 1.0% 2.0%

К2-38

ГЗ-102, С4-48.

300 Гц

К2-34 .

С1-65

± (0,05М4-0г5) фильтр 20 кГц;

± (0,05М+1) фильтр 60 кГц;

К2-34

С1-65

±(0,08М4-0,5) фильтр

20 кГц*

± (0,08М-|-1) фильтр

60 кГц;

± (ОДМ-Ь1) при =20-60 кГц

12.3.10

Определение коэффициен

М==30%

та гармоник при измерении

М=90% * •  .

КАМ

0,5%

1,0%

К2-34

С1-65, С4-48

Примечания:

  • 1. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие логичные меры и измерительные приборы, обеспечивающие. измерения соответствующих параметров с требуемой иостью.

  • 2. Образцовые (вспомогательные) средства поверки должны быть исправны, поверены и иметь свидетельства метки в формулярах или паспортах) о государственной или ведомственной поверке.

    ана-

    точ-

    (от-

  • 12.1,2. При проведении поверки должны применяться средства поверки, указанные в таблице 7,

4                                                                    _______________’____________Таблица 7

Наименование средств поверки

Основные технические характеристики средства поверки

Рекомендуемое средство поверки (тип)

Примечание

пределы измерения

погрешность

Установка измерительная образцовая

Несущие частоты 1, 50, 100, 250, 500,  1000 МГц, модули

рующие частоты 0,03—60 кГц, калиброванные значения девиации частоты 1—500 кГц

0,7-1%

К2-38

Милливольтметр

Диапазон частот

10—1000 МГц, пределы измерения * 3-10—3—з в

6—25%

B3-43 или B3-36

Генератор сигналов высокочастотный

Диапазон частот 12,5—400 МГц, выходное напряжение 5-10-*—0,5 В

не хуже 1%

Г4-107

Генератор сигналов высокочастотный

Диапазон частот 400—1000 МГц, выходное напряжение 0,01—0,3 В

не хуже 1%

Г4-76А

Частотомер электронно-счетный

Диапазон частот до 250 МГц

не хуже

1 • 10—9 4-ед, счета

43-54 или 43-38

Генератор сигналов высокочастотный

Диапазон частот 0,15—50 МГц,

- выходное напряжение 0,001—1 в

не хуже 1% паразитная девиация частоты менее (1-10-44-5) Гц. паразитная AM<0,1%

Г4-93 или Г4-132

Генератор сигналов

Диапазон частот

50

не хуже (1+ —г-) %>

ГЗ-102

низкочастотный

20-7210* Гц

коэффициент гармоник

0,02—0.05%

Измеритель нелиней

Диапазон частот .

С6-5

ных искажений

20—2-104 Гц,

пределы измерения

0,03—100%,

Аппаратура для по

пределы измерения напряжения 0,0003— 10 В

коэффициент шума не более 0,02%

-

Несущие частоты

К2-34

верки измерителей коэф

1, 10, 425 МГц,

фициента AM

пределы коэффициентов AM

0,1-100,%

0,6% ; ♦

Анализатор спектра

Диапазон частот 10—2-104 Гц, динамический диапазон 70 дБ

5%

С4-48

Осциллограф

Полоса пропускания

С1-65

0—35 МГц, минимальный коэффициент отклонения 5 мВ/дел.

  • 12.2. Условия поверки и подготовка к ней.

  • 12.2.1. При проведении поверки должны соблюдаться следующие требования:

температура окружающего воздуха, К (°C) 293±5 (20±5); •относительная влажность воздуха, % .    .    .    . 65± 15;

атмосферное давление, кПа (мм рт. ст.) 100±4 (750±30); напряжение питающей сети, В..... 220±4,4;

частота питающей сети, Гц .    .    .    .    .    .    . 50.

  • 12.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе 9 технического описания.

12.3. Проведение поверки.

  • 12.3.1. Поступивший в поверку прибор подвергается внешнему осмотру. При проведении внешнего .осмотра должны быть проверены все требования п. 7.2 ТО. Если при внешнем осмотре будут обнаружены механические дефекты, то дальнейшую поверку прекращают, а результат поверки считают отрицательным.

  • 12.3.2. Опробование работы прибора производится в следующей последовательности:

— проверить работоспособность прибора согласно п. 10.1 ТО ПОРЯДОК РАБОТЫ; .

т- проверить работоспособность прибора при подаче на его вход AM или ЧМ сигнала с несущей и модулирующей частотами, находящимися в его рабочем диапазоне; проверяют возможность настройки прибора на! несущую частоту и возможность отсчета значения коэффициента AM илй девиации частоты.

Неисправные приборы бракуются и направляются в ремонт.

  • 12.3.3. Определение диапазона несущих частот. 4—16 МГц, 60—170 МГц и погрешности индикации , частоты производится с помощью генераторов Г4-93, Г4-107 и частотомера 43-54 по схеме рис. 30а.

Сигнал генератора Г4-93 (Г4-107) подается на. вход прибора. Ручкой НАСТРОЙКА частота гетеродина прибора устанавливается выше частоты сигнала на 1 МГц. Изменением частоты генератора производится настройка прибора. Значение частоты генератора измеряется частотомером.

Погрешность индикации частоты определяется по формуле (4):

Af=(f2-l)-fb              (4)

где fi — частота генератора, измеренная, частотомером, в МГц; d f2 — частота гетеродина прибора в МГц.

Измерения проводятся в начале, середине и конце каждого поддиапазона.

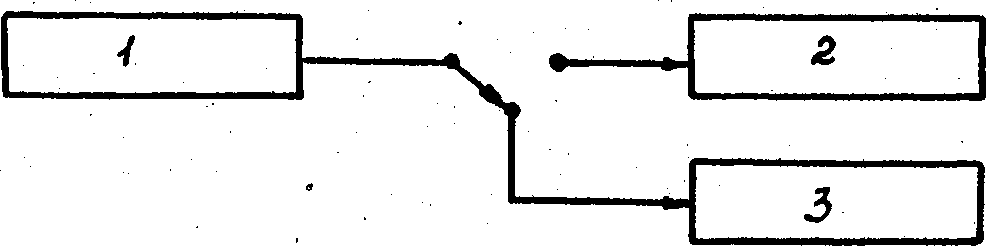

1 - ГЕНЕРАТОР СИГНАЛОВ Г4-93, Г4-107; 2 - ПОВЕРЯЕМЫЙ

ПРИБОР; 3 - ЧАСТОТОМЕР 43-54

РИС. 30 а

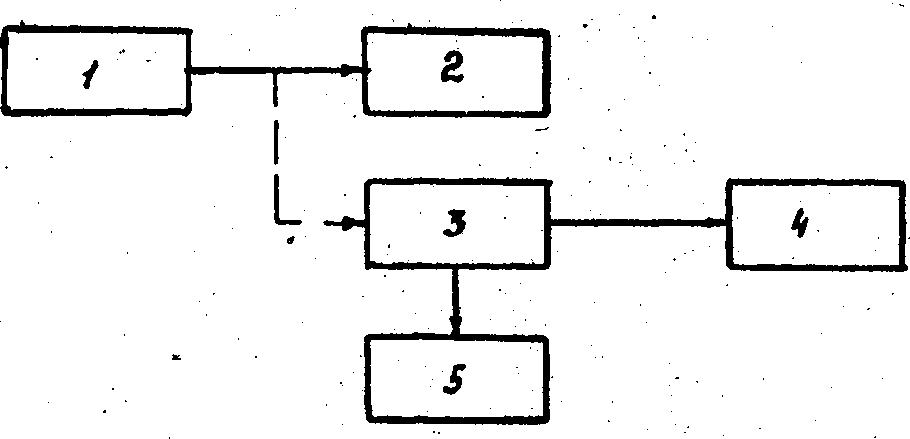

1 - ГЕНЕРАТОР Г4-93 (Г4-107); 2-ПОВЕРЯЕМЫЙ ПРИБОР; 3-ТРОЙНИК 2.246.000 (ИЗ КОМПЛЕКТА К2-34); 4-НАГРУЗКА 50 Ом (ИЗ КОМПЛЕКТА К2-34); 5-МИЛЛИВ0ЛЬТМЕТРВЗ-43-

РИС.31 СХЕМА ВКЛЮЧЕНИЯ. ПРИБОРОВ ПРИ ОПРЕДЕЛЕНИИ ЧУВСТВИТЕЛЬНОСТИ В ДИАПАЗОНЕ 0,15-500 МГц

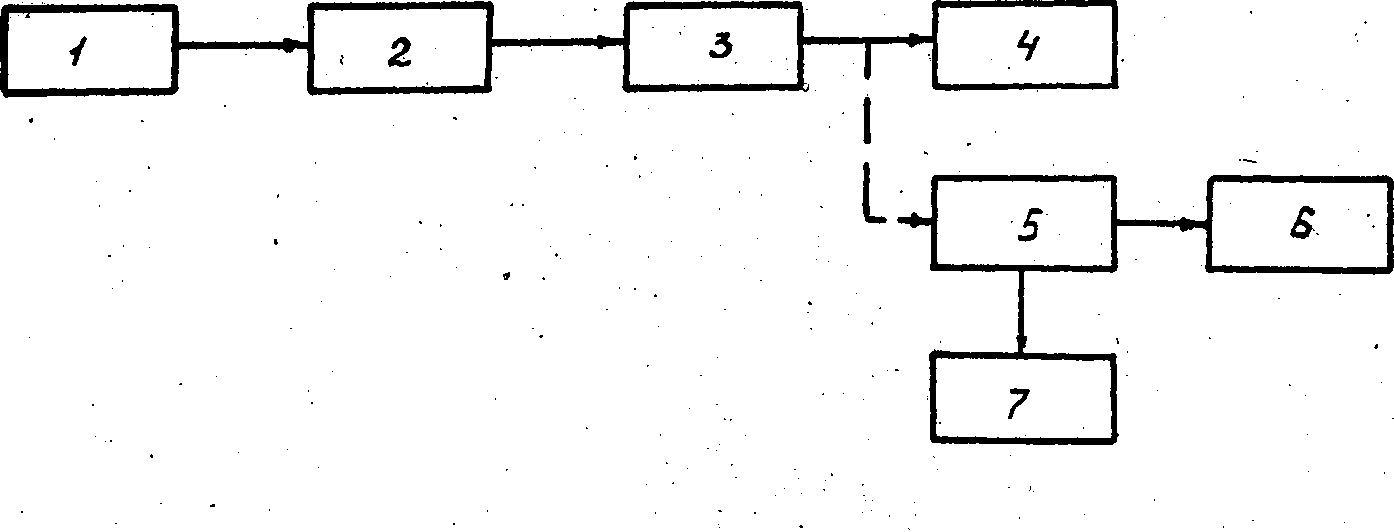

1 - ГЕНЕРАТОР Г4-76А; 2 - ПЕРЕХОД 75 - 50 Ом 2.236.253 (ИЗ КОМПЛЕКТА Г4-107); 3 - ПЕРЕХОД 32-114/3 (ИЗ КОМЛЕКТА Г4-107); 4-ПОВЕРЯЕМЫЙ ПРИБОР; 5- ТРОЙНИК (ИЗ КОМПЛЕКТА К2-34); 6 - НАГРУЗКА 50 Ом (ИЗ КОМПЛЕКТА К2-34);

7 - МИЛЛИВОЛЬТМЕТР B3-43

- Рис.31а СХЕМА ВКЛЮЧЕНИЯ ПРИБОРОВ ПРИ ОПРЕДЕЛЕНИИ ЧУВСТВИТЕЛЬНОСТИ В ДИАПАЗОНЕ. 500-1000 МГц

Примечание. При определении погрешности индикации частоты для удобства измерений уровень сигнала, подаваемого на вход прибора, должен быть несколько ниже чувствительности (до загорания индикатора МНОГО), чтобы цифровой и'ндикатор высвечивал частоту гетеродина прибора; при этом индикаторы НИЖЕ. ВЫШЕ должны быть засвечены.

Результаты измерений считаются удовлетворительными, если погрешность индикации частоты не более, ± (0,005f+100 кГц+ед. счета)

  • 12.3.4. Определение чувствительйости прибора производится с помощью генераторов Г4-93, Г4-107, Г4-76А по схеме рис. 31 в диапазоне частот до 500 МГц и рис. 31а — в диапазоне частот до 1000 МГц.

Определение чувствительности прибора производится на частотах 0,2; 1;8; 16; 60; 100; 160; 250; 500; 1000 МГц. Сигнал генератора подается сначала на вход прибора CK3-43, устанавливается минимальный уровень сигнала, необходимый для засвечивания индикаторов НОРМА, а затем кабель отключается от входа прибора и подсоединяется к тройнику с нагрузкой 50 Ом. -Величина сигнала отсчитывается по милливольтметру B3-43,. подключенному к тройнику.

Результаты измерений считаются удовлетворительными, если чувствительность прибора не хуже:

50 мВ в диапазоне от 0,15 до 4 МГц:

30 мВ в диапазоне св. 4 до 250 МГц:

I    50 мВ в диапазоне св. 250 до 500 МГц:

I    30 мВ в диапазоне св. 500 до 1000 МГц.

I Определение динамического- диапазона входных сигналов производится путем пбдачи на вход прибора сигнала в режиме НГ с генератора Г4-107 на частоте 100 МГц (где чувствительность крибора порядка 10 мВ); поверяемый прибор настраивается- на |частоту сигнала 'генератора; аттенюатором генератора устанавливается минимальный уровень сигнала,’ при котором засвечиваются I индикаторы НОРМА прибора CK3-43. Изменяя уровень сигнала ‘ I генератора, фиксируют моменты включения индикатора МНОГО |и погасания индикатора МАЛО и-соответственно величину ослабления аттенюатора генератора (N4 и N2) в дБ.

Динамический диапазон в дБ определяется разностью Ni—N2.

I Примечание. Если, при изменении уровня сигнала генератора в преде,-1лах динамического диапазона прибора ■ наблюдается погасание индикатора [МАЛО, то необходимо сигнал генератора подать через делитель 2.151.004 I (из комплекта CK3-43); в этом случае динамический диапазон в дБ определяет-1ся по формуле (5):

Г                  N = (N|—N2)+20                           (5)

I Результаты измерений считаются удовлетворительными, если |динамический диапазон входных сигналов не менее 40 дБ.

  • 12.3.5. Определение среднеквадратического значения уровня |фона и шума в режиме ЧМ и АМлпроизводится по схеме рис. 32.

При измерении среднеквадратического значения уровня фона и шума прибора в качестве источника с малым уровнем фона и шума используется генератор дискретных частот установки К2-38. Требуемый уровень сигнала устанавливается ручкой УРОВЕНЬ ВЧ генератора и контролируется милливольтметром B3-43 на нагрузке 50 Ом.

К гнезду £*НЧ поверяемого прибора подключается измеритель нелинейных искажений С6-5. Переключатель КАЛИБР. — Кг —V прибора С6-5 устанавливается в положение КАЛИБР.; переключатель шкал — в положение 0 dB. При нажаФой кнопке КАЛИБР, прибора СКЗ-43 в режиме ЧМ стрелка отсчетного прибора С6-5 устанавливается в положение 0 дБ ручкой КАЛИБР. • Это соответствуем величине девиации частоты, равной 5 кГц и коэффициенту AM 5%.

При отжатой кнопке КАЛИБР, поверяемого прибора произвести отсчет показаний прибора С6-5 в децибелах, а затем пере-. вести в герцы или проценты, учитывая, что уровень 0 дБ соответствует девиации 5 кГц и коэффициенту AM 3%.

Примечания:

  • 1. Если среднеквадратическое значение уровня фона и шума ' превышает требуемую величину в «пораженных» участках, то, подключив осциллограф к выходу С6-5, необходимо произвести отстройку от комбинационных составляю-, щих изменением частоты гетеродина в пределах сектора настройки..

  • 2. В случае значительной чувствительности прибора СКЗ-43 уровень ВЧ сигнала 1000 МГц устанавливается таким, чтобы не вызывать случайного включения первой ступени входного делителя СКЗ-43 (момент включения делителя сопровождается Характерным щелчком реле, миганием индикаторных лампочек уровня и настройки и скачкообразным возрастанием амплитуды собственных шумов на выходе^** НЧ, индицируемых по осциллографу).

Отсчет производить по среднему показанию С6-5, не принимая во внимание отдельные кратковременные выбросы.

Измерения производить на несущих частотах и при уровнях, указанных в таб. 8 и 9.                      .   .     '   ,

Таблица 8

Несущая частота

Уровень входного

Допустимое' среднеквадратическое ^значение уровня фона и шума в режиме ЧМ

сигнала, МГц

сигнала, мВ

*

полоса

20 кГц

полоса 60 кГц

дБ

Гц

дБ

Гц

83.3

30

40

50

30,0

150

250

30

34

100

24,0

300

500 .

50

26

250

16,5

750

1000

300

26

250

16,5

750

1

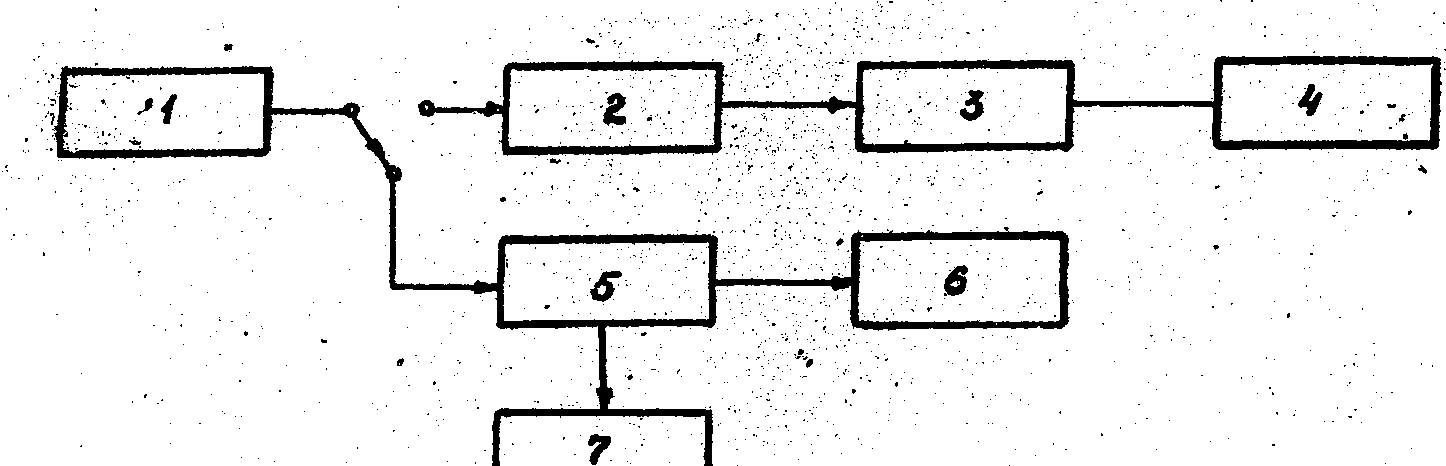

1-ГЕНЕРАТОР ДИСКРЕТНЫХ ЧАСТОТ УСТАНОВКИ К2-ЗВ; 2-ПОВЕРЯЕМЫЙ ПРИБОР; З-ЙЗМЕРИТЕЛЬ НЕЛИНЕЙНЫХ ИСКАЖЕНИЙ С6-5; 4-ОСЦИЛЛОГРАФ C1-6S; 5-ТРОЙНИК 2.246.000; 6-НАГРУЗКА 50 Ом; 7-МИЛЛИВОЛЬТМЭТР • B3-43   ■

РИС. 32 СХЕМА ВКЛЮЧЕНИЯ ПРИБОРОВ ПРИ ОПРЕДЕЛЕНИИ

:    СОБСТВЕННОГО УРОВНЯ ФОНА И ШУМА ПРИБОРА

■С-. - ■ ■                           ’                                                         *             ■                                                                                   .                                                                                                                                     •

Несущая частота сигнала, МГц

Уровень входного сигнала, мВ

Допустимое среднеквадратическое . значение уровня фона и шума в режиме AM

полоса 20 кГц

полоса 60 кГп

дБ

%

дБ

%

1

50

. 28,0

0,2 _

24,5

0,30

250

30

24,5

0,3

21,0

0,45

500

50

22,0

0,4

18,4

0,60

Результаты измерений считаются удовлетворительными, если среднеквадратическое значение уровня фона и шума не превышает величин, указанных в табл. 8 и 9.

  • 12.3.6. Определение основной погрешности измерения девиации частоты и погрешности измерения девиации частоты в диапазоне модулирующих частот производится с помощью установки измерительной образцовой К2-38.

Определение основной погрешности измерения девиации, частоты производится на несущей частоте 50 МГц и модулирующей частоте 1 кГц согласно табл.

Таблица 10

Д -- Д^ИЗМ ’ДГк9                       (6)

где AfM3M. — измеренное значение девиации частоты в кГц;

AfK — значение калиброванной девиации частоты по К2-38 в кГц,

Определение погрешности измерения девиации частоты в диапазоне модулирующих частот производится на несущей частоте 50 МГц при девиации частоты 400 кГц согласно табл. И.

Таблица 11

Фильтр 20 кГц

Фильтр 60 кГц

1 и» кГц

измеренная девиация частоты,

кГц

• +

4".

0,03

0,09

0,40

6,00 15,00 20,00 30,00 60,00

* г

Примечание. При измерениях на модулирующей частоте 30 Гц переключатель времени счета частотомера устанавливать в положение 10 с.

Погрешность измерения в диапазоне модулирующих частот определяется по формуле (6):

Результаты измерений считаются удовлетворительными, если основная погрешность измерения девиации частоты не превышает ± (0,05Af4-Afm), а погрешность измерения девиации частоты не превышает:

± (0,08Af-bAfui) в диапазоне модулирующих частот от 0,03 до 0,4 кГц и св. 5 до 20 кГц;

± (0,15Af + Afm) в диапазоне модулирующих частот св; 20 до 60 кГц.

  • 12.3.7. Определение коэффициента гармоник, вносимых в сигнал модуляции при измерении девиации частоты, производится прямым методом с использованием установки К2-38. Для этого:

  • — переключатель ЧАСТОТА MHz генератора ЧМ сигналов установить в положение ДЕВИАЦИЯ шах 1000 kHz;

  • — установить частоту генератора ГЗ-102, используемого в качестве генератора модулирующих напряжений, 5 кГц;

  • — по шкале поверяемого прибора, подключенного к разъему ВЫХОД генератора ЧМ сигналов, уровнем выхода генератора модулирующих напряжений установить значение девиации частоты 30 кГц;

  • — анализатором спектра С4-.48, подключенным к разъему(Э“ НЧ поверяемого прибора, измерить уровень второй и третьей гармоник модулирующего сигнала относительно уровня первой гармоники;

  • — аналогичные измерения произвести при девиации частоты 100, 150, 500 кГц.

Коэффициент гармоник в процентах определяется по формуле (7):

Кг = /к|+К2 .100,                (7)

где Кг — отношение уровня второй гармоники к уровню первой гармоники;

Кз — отношение уровня третьей гармоники к уровню первой гармоники.

Результаты измерений считаются удовлетворительными, если коэффициент гармоник не превышает:

0,2% при девиации до 30 кГц;

0,5% при девиации до 100 кГц;

1,0% при девиации до 150 кГц;

2,0(% при девиации до 500 кГц.

  • 12.3.9. Определение коэффициента перехода AM в ЧМ производится по следующей методике.

На вход поверяемого прибора с аппаратуры К2-34 подать сигнал частоты 10 МГц с коэффициентом AM, равным 30%, и частотой модуляции 20 кГц. Перевести поверяемый прибор в режим, измерения ЧМ и произвести отсчет девиации частоты в полосе 20 кГц.

Результаты измерений считаются удовлетворительными, если измеренная величина не превышает 300 Гц.

  • 12.3.10. Определение основной погрешности измерения коэффициента AM и погрешности измерения коэффициента AM в диапазоне Модулирующих частот 0,03—60 кГц производится с помощью аппаратуры для поверки измерителей коэффициента AM К2-34.

Определение основной погрешности измерения коэффициента AM производится на несущей частоте 10 МГц и модулирующей частоте 1 кГц. Выходным аттенюатором аппаратуры К2-34 устанавливается максимальный уровень выходного сигнала и производится измерение при следующих значениях коэффициента AM: 95, 80, 70, 60, 50, 40, 30, 20, 10, 5, li%. Измерения проводят по три раза в каждой точке.

Погрешность измерения коэффициента AM (ДОсн-) в процентах определяется по формуле (8):                        •

3

Д=2^1_мо6р,             (8)

i==l .

где Mj — коэффициент AM, измеренный прибором СКЗ-43, в процентах;

Мобр. — коэффициент AM, установленный" по аппаратуре К2-34.

Аналогичные измерения проводятся при М=95% и минимальном уровне выходного сигнала аппаратуры К2-34, при котором срабатывают индикаторы НОРМА прибора CK3-43.

Определение'основной погрешности измерения коэффициента

AM в диапазоне несущих частот производится на частотах 1 и 425 МГц в положениях 0,9—1,5 и 100—170 соответственно переключателя ДИАПАЗОНЫ MHz при модулирующей частоте 1 кГц, при включенном фильтре 20 кГц, при коэффициентах AM 1, 30, 95% на частоте 1 МГц и 30, 95tyo на частоте 425 МГц.

Определение погрешности измерения коэффициента AM в диапазоне модулирующих частот производится путем измерения прибором коэффициента AM калиброванного сигнала аппаратуры' К2-34.

Измерения проводятся при коэффициентах AM 30 и 95% на несущей частоте 10 МГц и модулирующих частотах 0,03; 0,09; 15; 20 кГц в положении 20 тумблера ПОЛОСА kHz и 0,03; 0,09; 20; 30; 60 кГц в положении 60 тумблера ПОЛОСА kHz. Измерения проводятся по три раза в каждой точке.

Погрешность измерения коэффициента AM в' диапазоне модулирующих частот определяется по формуле (8):

, Результаты измерений считаются удовлетворительными, если основная погрешность измерения коэффициента AM не превышает: ±(0,05М+0,5) при включенном фильтре 20 кГц и КАМ от 1 до 80%;

± (0,05М+1) при включенном фильтре 60 кГц;

±0,05М при КАМ св. 80 до 95%;

погрешность измерения коэффициента AM в диапазоне модулирующих частот не превышает:

± (0,08М+0,5) при включенном фильтре 20 кГц; .

± (0,08М+1) при включенном фильтре 60 кГц;

± (0,1М+1) в диапазоне частот 20—60 кГц.

  • 12.3.11. Определение коэффициента гармоник огибающей, возникающих в тракте модуло-метра при измерении, коэффициента AM производится по схеме рис. 33.

На вход поверяемого прибора подается сигнал с аппаратуры ‘ К2-34 с максимальным уровнем частотой 10 МГц.

При коэффициентах AM 30 и 90% анализатором спектра С4-48, подключенным к гнезду . НЧ поверяемого прибора, определяют уровень второй и третьей гармоник НЧ сигнала относительно.

Рис. 33. Схема включения приборов при определении коэффициента'гармоник в режиме AM.            • ‘

.1 — аппаратура К2-34; 2 — поверяемый прибор ; 3 — анали-А затор спектра С4-48. ■ .                  ■     *                            •

<

г) В Яро-

уровня первой гармоники. Коэффициент гармоник центах определяют по формуле (9) :

(9)

■ • ; ; Кг = у Kj+ Kf • 100, где Ki отношение напряжения, второй гармоники к напряжению первой гармоники, '

Кг — отношение йапряжедия третьей гармоники к напряже-' нию первой гармоники. h ■ .    ,                ;

Результат измерений'.- считается удовлетворительным,/ если коэффициент гармоник не превышает: , /,•  0,5% при коэффициенте AM до 3(J%;

t 1,0;^ при коэффициенте'АМ до 90%.

■1

■ г z у

:    12,4. Оформление результатов поверки.,

г )■

к ' 12.4.1.Результаты^мёрений^;^         в протоколь!, форма , v

•которых приведено приложении 2L /             i r.: t ?'

12.4.2. Положительные, результаты первичней! пойерки, проверенной на/предприятии-изготовителе или в организации производившей ремонт,/оформляются записью в формуляре и нанесением Оттиска <поверительного клейма в местах, препятствующих вскры-1 ■■ ■ ■’                                     :                           ; /<■• J"■/                  ■

ч’

I 12.4.3. 'Положительные; резуль У периодической . роверки, проведённой органами Госстандарта СССР, оформляются выдачей свидетельства о государственной поверке по форме, установлен^ рой Госстандартом СССР, и нанесением. оттиска поверителЬного клейма в местах, препятствующих вскрытию црибора. , р Г2.4.4.< ПрйборЫу не удовлетворяющие/ требованиям У настоя- у щих Методических ^авйний, к выпуску в обращение и/ ж/йримё^ нению’ не допускаютея. Свидетельство , о поверке аннулируют,/ клеймо предыдущей поверки гасят. > •           : Л,

l.............. ■                .5-.- /,                                            Л                У'.А

----—--•" ««Ж ЖЖ--•_>?---____£

ФОРМЫ ПРОТОКОЛОВ поверки

ПРОТОКОЛ №______

Объект испытания:    измеритель модуляции СКЗ-43

№__

Цель испытания: определение погрешности индикации-частоты.

Пункт ТО: 12.3.3.

Результаты испытания сведены в таблицу.

Поддиапазон,

МГц

Частота гетеродина прибора, МГц (f2)

Частота генератора, МГц (ft) ■

Допустимое отклонение, МГц

4—8

5

7

9

±Д13

±0,14

±0,15'

8—16

9

13 1

17

±0,15

±0,26

± 0,28

!

60-100

61

81

101

±0,50

±0,60

±1.60

ЮО-160

101 .

131

161

±1.60

.   ±1175

±1,90

Погрешность индикации частоты определяется по формуле:

Af=F(f2-l)—fj

Вывод: прибор соответствует п. 12.3.3 ТО.

Измерения проводил—______:_____

•             '        (подпись поверителя)

*

Объект испытания:    измеритель модуляции CK3-43

№__

Цель испытания: определение чувствительности и динамического диапазона входных сигналов.

Пункт ТО: 12.3.4.

Результаты испытания сведены в таблицы. Определение чувствительности прибора.

Частота генератора, МГц

№ гармоники

Чувствительность, мВ

' Допуск, мВ

0,2

50

110

—. •

50

1.0

50

8,0

1

30

16,0

1

30

60,0

4‘

30

100,0

' 1

30

160,0

1 .

30

250,0

30

500,0

50

1000,0

300

Определение динамического диапазона

Частота генератора, МГц

N„ дБ

N,. дБ

Допуск, дБ

100

» •

40

Вывод: прибор соответствует п. 12.3.4.

Измерения проводил______________________

(подпись поверителя)

Протокол М________

Объект испытания:    измеритель модуляции С КЗ-43

№______

Цель испытания: определение уровня фона и шума в режиме ЧМ и в режиме AM.

Пункт ТО: 12.3.5.

Результаты испытания сведены в таблицы.

Режим ЧМ

fc.

хМГц

Ubx» мВ

Допуск, Гц (дБ)

20 кГц

60 кГц

20 кГц

60 кГц

83,3

30

50 (40)

150 (30)

250

30

100 (34)

300 (24)

500

50

250 (26)

.   750 (16*5)

.1000

300

250 (26)

750.(16,5)

Режим AM

fc.

МГц

Ввх» мВ

ДМШ, дБ '

Допуск, % (дБ)

20 кГц

60 кГц

20 кГц

60 кГц

1

50

ь

0,2 (28,0)

0,3 (24,5)

250

30

0,3 (24,5)

0,45 (21,0)

500

50

• ■

0,4 (22,0)

0,6 (18,4)

Вывод: прибор соответствует п. 12.3.5 ТО.

Измерения проводил___________________

(подпись поверителя)

Объект испытания: измеритель модуляции CK3-43 №------:.

Цель испытания: определение основной погрешности измерения девиации частоты и погрешности измерения в диапазоне модулирующих частот.

Пункт ТО: 12.3.6.

Результаты испытаний сведены в.таблицы.

Определение основной погрешности измерения девиации частоты

AfK.

кГц

г

Фильтр 20 кГц

Фильтр 60 кГц

Д^изм» кГц

Д, кГц

Ддоп» кГц ■г

Д^изм» кГц

Д> I

сГц

Ддоп» кГц

■ —

+

±

■+

4-

£

I

0,10

„ — ■

10

0,55

20

- 1,05

1,15

50

4

2,55

-

2,65

100

5,05

5,15 .

300

15,05

15,15

500

25,05

25,15

Измерения проводил- __________________

(подпись поверителя)

Определение погрешности измерения девиации частоты в диапазоне модулирующих частот при Af=400 кГц

*

кГц

Фильтр 20 кГц

Фильтр 60 кГц

А^ИЗМ      »

доп,

кГц.

А^изм

доп,

кГц

+

0,03

32,05

32,15

0,09

32,05

32,15

0,40

20,05

20,15

6,00

32,05

32,15

15,00

32,05

32,15

20,00

32,05

32,15

30,00

60,15

60,00

— <

60,15

Вывод: прибор соответствует п. 12.3.6 ТО.

Измерения проводил-____:__________________

(подпись поверителя)

Объект испытания:    измеритель модуляции CK3-43

№ _

Цель испытаний: определение коэффициента гармоник при измерении девиации частоты.                             4

Пункт ТО: 12.3.7.

Результаты испытания сведены в таблицу.

Af, кГц

Относительный уровень, дБ

Кр

% .

Kp, доп, % ‘

Kgr дБ

К3, ДБ

30

- >

0,2

100

0,5

150

<

1,0

500

2,0

Вывод: прибор соответствует п. 12.3.7.

Измерения проводил-______:_______________

(подпись поверителя)

ПРОТОКОЛ №_____

Объект испытания:    измеритель модуляции СКЗ-43

№_____________::

Цель испытания: определение коэффициента перехода AM в ЧМ.

Пункт ТО: 12.3.8.

Результаты испытания сведены в таблицу.

м%

Рм» кГц

Фильтр, кГц

Кам/чм

К доп, Гц/%

30

20

20 .

У.

Вывод: прибор соответствует п. 12.3.8 ТО.

Измерения проводил_______;___:______________.

(подпись поверителя)

Объект испытания:   измеритель модуляции CK3-43  '

№___

Цель испытания: определение основной погрешности измерения коэффициента AM и погрешности измерения. КАМ в диапазоне модулирующих частот.

Пункт ТО: 12.3.10.

Результаты испытания сведены в таблицы.

Несущая частота 10 МГц

^обр» %

Мизм,

%

Допуск, %

20 кГц

60 кГц

4"

*

4"

20 кГц

60 кГц

95 .

4,75

4,75

80

4,50

5,00

70

4,00

. 4,50 •

60

3,50

4,00

50

3,00

3,50

40

2,50 . ‘

3,00

30

2,00

2,50

20

-

1,50

2,00

10

1,00

1,50

5           '

0,75

1,25

1

1

0,55 .

1,05

79

Несущие частоты 425 МГц и 1 МГц (фильтр 20 кГц).

Мобр»

%

fc-425 МГц (100-160 МГц)

fc= 1 МГц (0,9—1,5 МГц)

Допуск, %

МИзм» %

+

+ •

95 .

г

•4,75

30

2,00

1

■■■■

«

0,55

Погрешность измерения в диапазоне модулирующих частот

Полоса, кГц

Мобр,

%

Модулирующие частоты, кГц

0,03

0,09

15

20

30

60

20

95

М изм> %

М изм» %

А+, %

-

Д-, % .

Ддоп» %

8,1-

8,1

8,1

8,1

■—

— •

30

м изм, %

_М_ИЭМ>_ % д+, %

-

Д-, %

Адоп> %

2,9

2,9

2,9

2,9

60

. 95

м ИЗМ» %

М ИЗМ» %

А-Н %

Д-, %

Адоп» %

8,6

8,6

8,6

8,6

10,5

10,5

Полоса» кГц

М обр>

%

Модулирующие частоты, кГц

*          ■ч.

1

0,03     1     0,09

15

20

30

60

ч

60

ч30

М ИЗМ» %

М йзм» %

*

А-Н %

■ Д-, %

Адоп» %

Л

3,4

3,4

3,4

3,4

4,0

4,0

Вывод: прибор соответствует п. 12.3.10 ТО.

Измерения проводил._____________________----

(подпись поверителя)

ПРОТОКОЛ №_____

Объект испытания:   измеритель модуляции СКЗ-43

№___

Цель испытания: определение коэффициента гармоник, при измерении КАМ.                                „

Пункт ТО: 12.3.11.

Результаты испытания сведены в таблицу.

Моб£» %

Кь дБ

К2, дБ

Кг» %

Допуск, %

30

0,5

90

1.0

Вывод: прибор соответствует п. 12.3.11 ТО.

* <

Измерения проводил______________________

(подпись поверителя)

I

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
