Общество с ограниченной ответственностью “Аналитик ТелекомСистемы

4221-015-11438828-08МП-ЛУ

Утвержден 18.06.2008 г.

Анализаторы цифровых каналов и трактов

AnCom Е-9

Методика поверки

4221-015-11438828-08МП

4221-015-11438828-08МП

Общие сведения

Настоящая методика поверки (МП) распространяется на анализатор цифровых каналов и трактов AnCom Е-9 (далее - анализатор) производства компании «Аналитик ТелекомСистемы» во всех вариантах исполнения и устанавливает методы и средства первичной и периодической поверок анализатора.

Межповерочный интервал - два года.

  • 1 Операции поверки

    № п/п

    Наименование операции

    Номер пункта

    МП

    Проведение операции

    При

    меча

    ния

    При первичной поверке

    При периодической поверке

    1

    Внешний осмотр, проверка комплектности, маркировки и упаковки

    7.1

    Да

    Да

    -

    2

    Опробование

    7.2

    Да

    Да

    -

    3

    Определение погрешности номинального уровня выходного сигнала

    7.3.1

    Да

    Да

    -

    4

    Определение погрешности номинальной тактовой частоты

    7.3.2

    Да

    Да

    -

  • 2 Средства поверки

    № п/п

    Наименование рекомендуемой при проведении поверки анализатора модели СИ

    Необходимые для проведения поверки метрологические характеристики

    Номера пунктов

    МП

    Примечания

    1

    Милливольтметр цифровой широкополосный ВЗ-59

    Измерение переменного напряжения произвольной формы с применением пробника; 3 0 Гц... 100 МГц;

    0,265 мВ... 10 В; ±0,25 дБ;

    20 МОм 8 пФ

    7.3.1

    Применяемые СИ должны быть поверены и иметь свидетельство о поверке.

    При проведении поверки допускается использование эталонных СИ аналогичных рекомендованным по своим метрологическим и техническим характеристикам

    2

    Частотомер 43-64/1

    Измерение частоты следования импульсов; 0,15... 10 В;

    0,005 Гц... 150 МГц; ±5x10’7; >1 МОм |50 пФ

    7.3.2

  • 3 Требования к квалификации поверителей

Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке.

  • 4 Требования безопасности

При поверке должны выполняться меры безопасности, указанные в руководствах и инструкциях по эксплуатации используемых средств поверки и поверяемого анализатора.

При использовании для питания анализатора комплектного источника питания последний должен быть подключен к сети первичного питания переменного тока только через трехполюсные розетки, провод заземления которых при этом должен быть действительно заземлен.

4221-015-11438828-08МП

  • 5 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

температура окружающей среды относительная влажность воздуха атмосферное давление напряжение сети питания частота промышленной сети

(20 ± 5)°С; (65 ± 15)%; (100+8) кПа; (220 ± И) В;

(50 ±0,5) Гц.

  • 6 Подготовка к поверке

Перед проведением поверки следует:

  • • изучить руководство по эксплуатации поверяемого анализатора и эксплуатационную документацию на используемые средства поверки,

  • • проверить срок действия свидетельств о поверке на средства поверки,

  • • включить средства поверки и прогреть их в течение времени, указанного в эксплуатационной документации.

  • 7 Проведение поверки

    • 7.1 Внешний осмотр, проверка комплектности, маркировки и упаковки

      Операция

      Описание операции и условие соответствия

      Прим.

      Контроль записей в формуляре

      Наименование и адрес предприятия-изготовителя

      Наличие записей в формуляре

      Прибор, имеющий дефекты или не соответствующий записям в формуляре бракуют и отправляют в ремонт

      Дата упаковки, подпись упаковщика и печать предприятия-изготовителя

      Наименование анализатора

      Соответствие данным, нанесенным на корпусе анализатора

      Серийный номер анализатора

      Проверка комплектности

      Соответствие фактически представленных к поверке комплектующих данным формуляра анализатора

      Проверка упаковки

      Наличие и целостность транспортной коробки или транспортной сумки (вид упаковки определен в формуляре анализатора)

      Внешний

      осмотр

      Чистота и исправность соединителей

      Отсутствие механических повреждений корпуса и ослабления крепления элементов (определяется на слух при наклонах прибора)

      Целостность органов индикации и управления

    • 7.2 Опробование

Опробование анализатора производится в соответствии с разделом «Контроль функционирования» руководства по эксплуатации анализатора. Результат опробования анализатора считается удовлетворительным, если результаты всех контрольных операций, описанных в указанном выше разделе руководства положительны.

4221-015-11438828-08МП

  • 7.3 Проверка метрологических характеристик

7.3.1 Определение погрешности номинального уровня выходного сигнала

Определение         погрешности

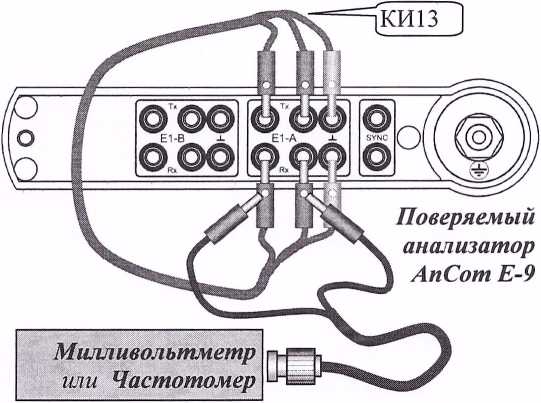

Схема 1

воспроизведения номинального уровня выходного сигнала, формируемого поверяемым анализатором, производится с применением Схемы 1, согласно которой:

  • • выход Тх соединяется со входом Rx посредством кабеля КИ13,

  • • ко входу Rx подключается милливольтметр,

  • • контроль проводится для каналов А и В.

Проверяемый          анализатор

настраивается следующим образом:

  • • режим синхронизации от внутреннего источника (Внутр),

  • • отклонение частоты равно 0 Гц,

  • • анализатор формирует испытательную последовательность «Все 1»,

• подключение приемника - согласованно.

Милливольтметр осуществляет измерение уровня напряжения. Значение уровня мощности выходного сигнала в «дБм» вычисляется по формуле L=20xlg(Uv/0,3464), если уровень напряжения Uv измерен в Вольтах. Если значение уровня напряжения Lv измерено в децибелах относительно уровня напряжения равного 0,7746 В, то используется формула L=Lv+6,99.

Результаты проверки считаются удовлетворительными, если абсолютные значения отклонения уровня, измеренного на обоих выходах анализатора AnCom Е-9, от номинального значения равного 15,3 дБм не превосходят величины 1 дБ.

7.3.2 Определение погрешности номинальной тактовой частоты

Определение погрешности номинальной тактовой частоты при работе от внутреннего источника синхронизации производится с использованием Схемы 1, в которой вместо милливольтметра используется частотомер. Настройка проверяемого анализатора соответствует п.7.3.1. Для измерения частоты применяется частотомер, обеспечивающий формирование результата с 7-ю десятичными разрядами. Частотомер измеряет полутактовую частоту Fвыходного сигнала. Для расчета тактовой частоты используется формула F=2xF4.

Результаты проверки считаются удовлетворительными, если абсолютные значения отклонения частоты, измеренной на обоих выходах анализатора AnCom Е-9, от номинального значения равного 2048000 Гц не превосходят величины 5 Гц.

  • 8 Оформление результатов поверки

Результаты поверки оформляют путем записи в рабочем журнале. В случае соответствия анализаторов приведенным в настоящей методике требованиям выдается свидетельство установленной формы. При отрицательных результатах поверки на анализатор выдают извещение о непригодности с указанием причин.
