Методика поверки «Тахографы «Меркурий TA-001» (МП 842-16-07)

Методика поверки

Тип документа

Тахографы «Меркурий TA-001

Наименование

МП 842-16-07

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



г.

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель но научной работе ФГУП «ВНИИФТРИ»

Инструкция

Тахографы «Меркурий ТА-001»

Методика поверки

842-16-07 МП

,vrȣ50<5-A6

р.п. Менделеева 2016 г.

1 Общие сведения
  • 1.1 Настоящая методика поверки распространяется на тахографы «Меркурий ТА-001» (далее - тахографы), изготовленные ООО «АСТОР ТРЕЙД» в период с октября 2013 г по сентябрь 2014 г и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 7 лет.

2 Операции поверки

2.1 При поверке тахографов выполнить работы в объеме, указанном в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение погрешности (по уровню вероятности 0,95) измерения интервала времени

8.3

да

да

4 Определение погрешности (по уровню вероятности 0,95) измерения скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

8.4

да

да

5 Определение абсолютной инструментальной погрешности (по уровню вероятности 0,95) измерения скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения

8.5

да

да

6 Определение абсолютной инструментальной погрешности (по уровню вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP <3

8.6

да

да

7 Определение абсолютной погрешности (по уровню вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

8.7

да

да

8 Определение относительной инструментальной погрешности (по уровню вероятности 0,95) измерения пройденного пути

8.8

да

да

9 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

8.9

да

да

10 Определение абсолютной погрешности (по уровню вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигна-

8.10

да

да

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

лам ГНСС ГЛОНАСС/GPS

11 Идентификация программного обеспечения

8.11

да

да

  • 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и тахограф бракуется.

3 Средства поверки

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

№ пунктов методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3

Генератор сигналов произвольной формы 33522В (per. № 53565-13): пределы допускаемой относительной погрешности установки частоты выходного сигнала при температуре окружающей среды от 18 до 27 °C ±1 • 10'6.

Частотомер универсальный CNT-91R (per. № 41567-09): пределы допускаемой относительной погрешности измерения частоты при времени измерения 200 мс ±2-10'7

8.5

Генератор сигналов произвольной формы 33522В

8.8

Генератор сигналов произвольной формы 33522В

Частотомер универсальный CNT-91R

8.10

Источник первичного точного времени УКУС-ПИ 02ДМ

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования, обеспечивающих требуемый запас точности (не менее 1/3) при определении метрологических характеристик тахографов.

  • 3.3 Применяемые для поверки средства измерений и блоки СКЗИ должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

4 Требования к квалификации поверителей
  • 4.1 К проведению поверки тахографов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющие право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

6 Условия поверки
  • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C                            от 15 до 25;

  • - относительная влажность воздуха, %                              не более 80.

Все средства измерений и вспомогательное оборудование, использующиеся при поверке тахографов, должны находится в рабочих условиях эксплуатации.

7 Подготовка к поверке
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в документации изготовителя на поверяемый тахограф по подготовке его к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов.

8 Проведение поверки
  • 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации;

  • - наличие действующего свидетельства о поверке СКЗИ.

  • 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае тахограф бракуется.

  • 8.2 Опробование

  • 8.2.1 Собрать схему в соответствии с рисунком 1. Обеспечить радиовидимость сигналов ГЛОНАСС/GPS в верхней полусфере.

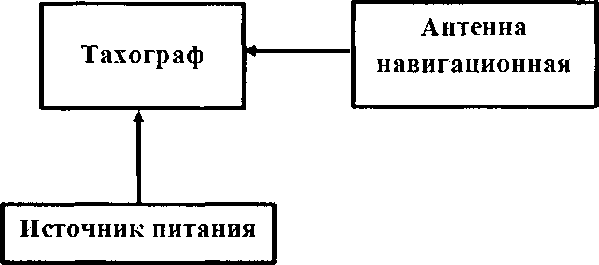

Рисунок 1 - Схема проведения измерений при проверке работоспособности

  • 8.2.2 Включить тахограф, визуально убедиться в отсутствии ошибок по результатам прохождения внутренних тестов и в индикации текущего времени и даты на дисплее тахографа.

  • 8.2.3 Результаты поверки считать положительными, если выполняются требования п. 8.2.2.

  • 8.3 Определение погрешности (по уровню вероятности 0,95) измерения интервала времени.

  • 8.3.1 Собрать схему в соответствии с рисунком 2.

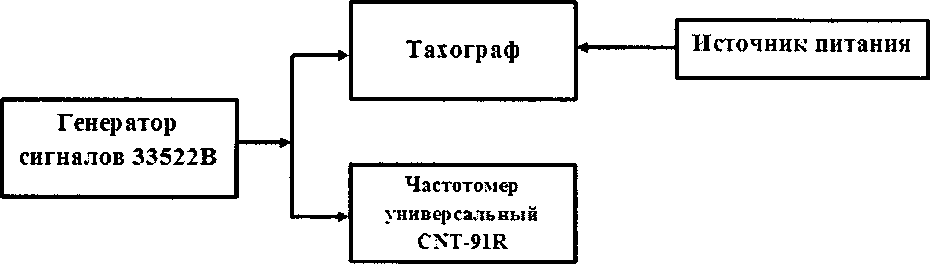

Рисунок 2 - Схема проведения измерений при определении погрешности измерения интервала времени и инструментальной погрешности пройденного пути

  • 8.3.2 В соответствии с руководством по эксплуатации настроить генератор сигналов 33522В на выдачу последовательности прямоугольных импульсов с параметрами:

  • - частота следования импульсов: 100 Гц;

  • - амплитуда импульсов: 5,0 В;

  • - среднеквадратичное значение амплитуды: 2,5 В;

  • - длительность импульса: 200 мкс;

  • - время нарастания (спада) фронта импульса (от 10 до 90 %): 40 мкс;

  • - продолжительность воспроизведения последовательности импульсов: 60 с.

  • 8.3.3 Включить генератор 33522В, фиксировать последовательность импульсов (входное воздействие) тахографом и частотомером CNT-91R, настроенным на режим счета импульсов. После окончания воспроизведения последовательности импульсов обнулить показания частотомера CNT-91R. Рассчитать действительное значение интервала времени (Тпдсйств) по формуле:

Т действ — ~~

100’

где М - количество импульсов, измеренное частотомером универсальным CNT-91R.

  • 8.3.4 Выполнить действия п. 8.3.3 не менее пяти раз.

  • 8.3.5 Определить систематическую составляющую погрешности измерения интервала времени по формулам (1), (2):

ЛТП0) = ТП0)-ТП действ,                      (1)

dTn=^--Z^n0),                        (2)

j=l

где ТпДейств - действительное значение интервала времени, с;

Tn (j) - измеренное значение интервала времени из файла тахографа (выгрузка файла в соответствии с п. 7.1.1 АБНЕ.457300.001 РЭ02) (количество секунд записи скорости движения), с;

N - количество измерений.

  • 8.3.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности измерения интервала времени:

~N ^(&Tn(i)-dTn)2

nT)             ■                        <3)
  • 8.3.7 Определить погрешность (по уровню вероятности 0,95) измерения интервала времени по формуле (4):

+ 2-ап,

(4)

  • 8.3.8 Результаты поверки считать положительными, если погрешность (по уровню вероятности 0,95) измерения интервала времени не более 4 с.

    • 8.4 Определение погрешности (по уровню вероятности 0,95) измерения скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

      • 8.4.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истёкшим сроком действия.

    • 8.5 Определение абсолютной инструментальной погрешности (по уровню вероятности 0,95) измерения скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения

      • 8.5.1 Собрать схему в соответствии с рисунком 3.

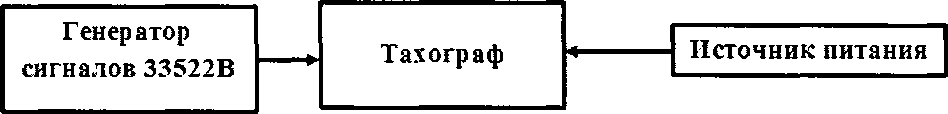

        Рисунок 3 - Схема проведения измерений при определении инструментальной погрешности измерения скорости по датчику движения

      • 8.5.2 В соответствии с руководством по эксплуатации на генератор сигналов 33522В настроить выдачу последовательности прямоугольных импульсов (параметры приведены в п. 8.3.2) частотой f, вычисляемой по формуле:

Г_К-У

У " 3600 ’

где К - текущее установленное значение характеристического коэффициента, имп/км;

V = 180 км/ч.

  • 8.5.3 Провести измерения в течение 20 с.

  • 8.5.4 Используя измерительную информацию о скорости из файла тахографа (выгрузка файла в соответствии с п. 7.1.1 АВЛГ 816.00.00 РЭ) определить систематическую составляющую инструментальной погрешности измерения скорости по импульсному сигналу датчику движения по формулам (5), (6):

Щ) ~ V(j) ~ ^действ ,                           (5) (6)

где Удейств - действительное значение скорости, км/ч;

V (j) - измеренное значение скорости, км/ч;

N - количество измерений.

  • 8.5.5 Определить СКО случайной составляющей инструментальной погрешности измерения скорости по импульсному сигналу датчика движения по формуле (7):

    N-I

    (7)

  • 8.5.6 Определить инструментальную погрешность (по уровню вероятности 0,95) измерения скорости по импульсному сигналу датчика движения по формуле (8):

(8)

  • 8.5.7 Выполнить действия п.п. 8.5.2 - 8.5.6 для значений скорости V = 90 км/ч и V = 20 км/ч.

  • 8.5.8 Результаты испытаний считать положительными, если инструментальная погрешность (по уровню вероятности 0,95) измерения скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения не более 2 км/ч.

  • 8.6 Определение абсолютной инструментальной погрешности (по уровню вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

    • 8.6.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истёкшим сроком действия.

  • 8.7 Определение абсолютной погрешности (по уровню вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

    • 8.7.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истёкшим сроком действия.

  • 8.8 Определение относительной инструментальной погрешности (по уровню вероятности 0,95) измерения пройденного пути

    • 8.8.1 Собрать схему в соответствии с рисунком 2.

    • 8.8.2 В соответствии с руководством по эксплуатации на генератор сигналов 33522В настроить выдачу последовательности прямоугольных импульсов (параметры приведены в п. 4.5.2) частотой, имитирующей скорость 180 км/ч, эквивалентную по продолжительности пройденному пути 1 км (контролировать по дисплею тахографа).

    • 8.8.3  В соответствии с п. 2.3 руководства по эксплуатации на тахограф АВЛГ 816.00.00 РЭ получить измеренное значение пройденного пути с разрядностью до метров.

    • 8.8.4 Выполнить действия п. 8.8.2 не менее трех раз.

    • 8.8.5 Вычислить относительную инструментальную погрешность (по уровню вероятности 0,95) измерения пройденного пути протяженностью 1 км в следующей последовательности:

    • 8.8.6 Определить систематическую составляющую инструментальной погрешности измерения пройденного пути по импульсному сигналу датчику движения по формулам (9), (Ю):

^L(j) L(j) LdeiiCme(.j),

(9)

(10)

где LdeUcmlj}

---действительное значение пройденного пути в j-om измерении, м;

М - количество импульсов, измеренное частотомером универсальным CNT-91R в

j-om измерении;

L (j) - измеренное значение пройденного пути в j-ом измерении, м;

К - текущее установленное значение характеристического коэффициента, имп/км;

N - количество измерений.

  • 8.8.7 Определить СКО случайной составляющей инструментальной погрешности измерения пройденного пути по формуле (11):

N

y/ALO-dL)2

N-1

(И)

  • 8.8.8 Определить инструментальную погрешность (по уровню вероятности 0,95) измерения пройденного пути по формуле (12):

= \dL\ + 2•,

(12)

  • 8.8.9 Определить относительную инструментальную погрешность (по уровню вероятности 0,95) измерения пройденного пути по формуле (13):

    Яотн L

    ^действ (7)^

    3     )

    х!00%

    (13)

  • 8.8.10 Результаты поверки считать положительными, если относительная инструментальная погрешность (по уровню вероятности 0,95) измерения пройденного пути не более 1%.

8.9 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

  • 8.9.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истёкшим сроком действия.

  • 8.10 Определение абсолютной погрешности (по уровню вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS

  • 8.10.1 Собрать схему в соответствии с рисунком 4. Средство визуализации должно иметь разрешающую способность индикации оцифровки метки времени не менее 0,1 с.

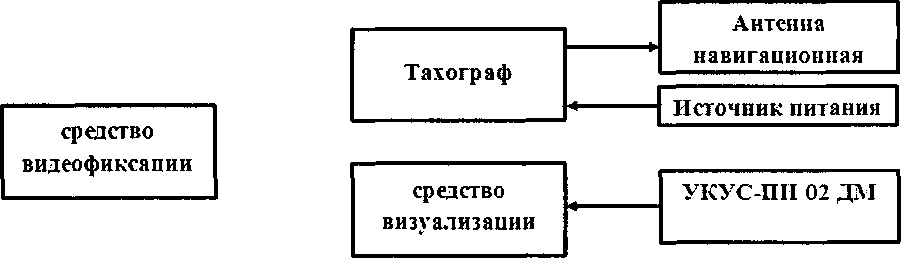

    Рисунок 4 - Схема проведения измерений при определении абсолютной погрешности синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ

  • 8.10.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на тахограф и УКУС-ПИ 02ДМ подготовить их к работе. Настроить УКУС-ПИ 02ДМ на выдачу шкалы времени, синхронизированной с национальной шкалой координированного времени UTC(SU).

  • 8.10.3 В течение не менее трех минут снимать на средство видеофиксации средство визуализации и табло тахографа с индикацией шкалы времени внутреннего опорного генератора тахографа. Для обработки использовать моменты смены целого числа минут на дисплее тахографа.

  • 8.10.4 Определить систематическую составляющую погрешности синхронизации по формулам (14), (15):

ЛТ(]) = Т(])-Тдейств,                           (14)

1 N dT = --^T(j),

(15)

j=l

где Тдейств - действительное значение шкалы времени, с;

Т (j) - измеренное значение шкалы времени, с;

N - количество измерений.

  • 8.10.5 Определить СКО случайной составляющей погрешности синхронизации:

N

^(^T(j)-dT)2 j=l

(16)

1 V N-l

  • 8.10.6 Определить погрешность (по уровню вероятности 0,95) синхронизации шкалы времени по формуле (17):

П? - \dT\ + 2 • оу

(17)

  • 8.10.7 Абсолютная погрешность (по уровню вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS не более 2 с (результаты поверки считать положительными), если абсолютная погрешность синхронизации шкалы времени внутреннего опор-кого генератора тахографа с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛО1 IACC/GPS не более 4 с.

  • 8.11 Идентификация программного обеспечения

  • 8.11.1 Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) тахографа проводить в следующей последовательности:

- проверить номер версии (идентификационный номер) ПО в соответствии с разделом 1.7 АВЛГ 816.00.00 РЭ.

8.11.2 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.

Таблица 3

Идентификационное данные (признаки)

Значение

Номер версии (идентификационный номер ПО)

1.04.0138 и выше

9 Оформление результатов поверки
  • 9.1 При положительных результатах поверки на тахограф выдается свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 В случае отрицательных результатов поверки поверяемый тахограф к дальнейшему применению не допускается. На него выдается извещение о непригодности к

    дальнейшей эксплуатации с указанием причин непригодности.

    О.В. Денисенко

    А.А. Фролов

Заместитель генерального директора -начальник НИО-8 ФГУП «ВНИИФТРИ»

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
