Методика поверки «Преобразователи термоэлектрические ТП-Б» (МП.ВТ 193-2008)

• 1 Введение

• 2 Нормативные ссылки

• 3 Операции поверки

• 4 Средства поверки

• 5 Требования к квалификации поверителей

• 6 Требования безопасности

• 7 Условия поверки

• 8 Подготовка к поверке

• 9 Проведение поверки

• 10 Оформление результатов поверки

Приложение А (обязательное) Схема условного обозначения и основные метрологические характеристики ТП-Б-У

Приложение Б (обязательное) Межповерочный интервал ТП

Приложение В (обязательное) Виды спая рабочего конца ТП-Б-У

Приложение Г (обязательное) Схемы подключения ТП-Б-У

Приложение Д (рекомендуемое) Форма протокола поверки ТП-Б-У 24

• 1 Введение

  • 1.1 Настоящая методика распространяется на преобразователи термоэлектрические ТП-Б с унифицированным выходным сигналом модификации ТП-Б-У (далее по тексту - ТП-Б-У), выпускаемые по ТУ BY 390184271.012-2008 устанавливает методы и средства их первичной и периодической поверки.

  • 1.2 Методика поверки разработана в соответствии с ТКП 8.003.

  • 1.3 Схема условного обозначения и основные метрологические характеристики ТП-Б-У приведены в Приложении А.

  • 1.4 Межповерочный интервал ТП-Б-У приведен в Приложении Б.

    Инв.А^ подл | Подп ои дата | Взам. Инв № | Инв. № дубл. | Подп. и дата

    2	Зам.	СДФИ.08-2018
    ИЗМ;	Лист	№ докум.	Подп.	Дата

    'Испытательный и



• 2 Нормативные ссылки

  • 2.1 В настоящей методике поверки использованы ссылки на следующие технические нормативно правовые акты:

ТКП 8.003-2011 (03220) Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ;

ТКП 181-2009 (02230) Правила технической эксплуатации электроустановок потребителей.

Таблица 1 - Операции поверки

* Данные операции поверки не проводят для ТП-Б-У с неизолированным спаем и свободным спаем. Виды спаев приведены в приложении В.

Продолжение таблицы 2

5 Требования к квалификации поверителей

5.1 К проведению измерений при поверке и обработке результатов измерений допускаются лица, подтвердившие свою профессиональную компетентность в осуществлении поверки в соответствии с законодательством Республики Беларусь.

• 6 Требования безопасности

  • 6.1 К поверке допускаются лица, прошедшие инструктаж по технике безопасности и изучившие руководство по эксплуатации на поверяемые ТП-Б-У и настоящую методику поверки.

  • 6.2 При подготовке и выполнении измерений при поверке следует соблюдать правила техники безопасности, предусмотренные ТКП 181, а так же указания по технике безопасности, изложенные в руководствах по эксплуатации на применяемые эталоны и вспомогательные средства поверки, поверяемые ТП-Б-У.

  • 6.3 Подключение к цепи измерения и отключение ТП-Б-У следует производить при отключенном питании напряжения постоянного тока.

h

( Испытательный у..

■р

• 7 Условия поверки

  • 7.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды:

• - относительная влажность воздуха:

• - атмосферное давление:

• - напряжение постоянного тока:

  от 15 °C до 25 °C; от 30 % до 80 %;

  от 84 до 106 кПа; от 22, 8 до 25,2 В.

• 8 Подготовка к поверке

  • 8.1 Перед проведением поверки следует выполнить подготовительные работы:

• - изучить эксплуатационные документы на применяемые эталоны и вспомогательные средства поверки, поверяемые ТП-Б-У;

• - подготовить эталоны и вспомогательные средства поверки к работе в соответствии с эксплуатационной документацией на них;

• - выдержать ТП-Б-У в условиях, указанных в п.7 не менее двух часов;

• - установить средства измерений, позволяющие в процессе проведения поверки контролировать изменения влияющих факторов (температуры окружающего воздуха, атмосферного давления, относительной влажности окружающего воздуха).

  Инв.№ подл I Подп. и дата| Взам. Инв № | Инв. № дубл. | Подп. и дата

  		!
  3	Зам.	СДФИ.08-2018
  Изм.	Лист	№ докум.	Подп.	Дата



  МП.ВТ 193-2008

  Инв.№ подл I Подп. и дата |Взам. Инв№ | Инв. № дубя. | Подп. и дата

• 9 Проведение поверки

  • 9.1 Внешний осмотр

    • 9.1.1 При внешнем осмотре должно быть установлено:

• - отсутствие механических повреждений защитной арматуры ТП-Б-У, влияющих на его работоспособность;

• - отсутствие нарушения крепления арматуры и клеммной головы, целостность клеммной головы;

• - соответствие подключения термоэлектродов маркировке;

• - наличие маркировки с указанием: заводского номера, обозначения типа средства измерений, условного обозначения выходного сигнала, диапазона измерений, основной приведенной погрешности, года выпуска, наименования завода-изготовителя.

• 9.2 Проверка электрической прочности изоляции

  • 9.2.1 Проверку электрической прочности изоляции между цепью питания ТП-Б-У и защитной арматурой проводят на установке пробойной.

  • 9.2.2 Электрическая изоляция ТП-Б-У должна выдерживать в течение 1 мин синусоидальное переменное напряжение 250 В частотой 50 Гц.

Примечание:

• 1 Требование не распространяется на ТП-Б-У IV группы эксплуатации и ТП-Б-У с неизолированным спаем и свободным спаем.

• 2 Виды спаев приведены в Приложении В.

• 9.2.3 Электрическая изоляция ТП-Б-У во взрывозащищенном исполнении должна выдерживать в течение 1 мин синусоидальное переменное напряжение 500 В частотой 50 Гц.

Примечание:

• 1 Требование не распространяется на ТП-Б-У IV группы эксплуатации и ТП-Б-У с неизолированным спаем и свободным спаем.

• 2 Виды спаев приведены в Приложении В.

• 9.2.4 ТП-Б-У признаются годными, если не произошло пробоя или перекрытия электрической изоляции.

• 9.3 Проверка электрического сопротивления изоляции

  • 9.3.1 Проверку проводят с помощью мегаомметра номинальным напряжением 100 В между цепью питания ТП-Б-У и защитной арматурой.

Измеренное электрическое сопротивление изоляции должно быть не менее 100 МОм.

Примечание:

• 1 Требование не распространяется на ТП-Б-У IV и ТП-Б-У с неизолированным спаем и свободным спа

• 2 Виды спаев приведены в Приложении В.

  ы ‘Эксплуатации . .. и³⁰”⁰^ *•

  /Испытательный у_

  л Э	Зам.	СДФИ.08-2018
  Изм.	Лист	№ докум.	Подп.	Дата

  (;)



  Лист

  Инв.№подл] Подп. и дата| Взам. Инв№ | Инв. № дубя. |    Подл. и дата

• 9.4 Определение основной приведенной погрешности

  • 9.4.1 Основную приведенную погрешность определяют не менее чем при пяти значениях температуры, равномерно распределенных в диапазоне измеряемых температур ТП-Б-У, включая граничные значения диапазона.

  • 9.4.2 Собирают схему подключения ТП-Б-У согласно Приложения Г.

  • 9.4.3 Выдерживают ТП-Б-У во включенном состоянии 10 мин.

  • 9.4.4 Нагревают (охлаждают) устройства воспроизведения температуры:

• - малоинерционную горизонтальную трубчатую печь МТП-2М;

• - сухоблочный калибратор температуры погружного типа КТ-650;

• - термостат жидкостной MT-MD;

• - криостат регулируемый КР-190-1;

• - криостат регулируемый КР-80;

• - термостат с флюидизированной средой FB-08;

• - калибратор температуры поверхностный КТП-1,

в соответствии с точками поверки, указанными в п.9.4.1.

Примечание:

• 1 Устройства воспроизведения температуры выбирают подходящие по диапазону измерений.

• 2 Нагрев (охлаждение) устройств воспроизведения температур до заданного значения температуры допускается с отклонениями, не превышающими ± 10 % от заданного значения температуры.

• 9.4.5 При достижении устройством воспроизведения температуры заданного режима, ТП устанавливают (погружают) на (в) устройство воспроизведения температуры.

• 9.4.6 Температуру устройства воспроизведения температуры контролируют эталонными средствами измерений:

• - термометром сопротивления платиновым эталонным ЭТС-100;

• - преобразователем термоэлектрическим платинородий-платиновым ППО.

• 9.4.7 После достижения заданного температурного режима и

стабилизации показаний, с помощью системы поверки термопреобразователей           автоматизированной           АСГ1Т

(далее по тексту - АСПТ) проводят измерения:

• - температуры tj, °C, измеренной эталонным средством измерения.

  Полученные данные заносят в протокол поверки (Приложении Д).



Лист

И - Г           '

I =     --(I -I . ) + / .

расч y i _i ^v max mm ’ mm у н в

• 9.5.2 Определяют расчетное значение выходного сигнала в цифровом формате N_pac.„ по формулам для ТП-Б-У:

- с линейно возрастающей функцией преобразования:

(N -N . )(t-t )

дг    ₌ ДГ   ₊ max min h⁷

расч min         t _t

в н

где N_mj_n - нижнее значение выходного цифрового сигнала ТП-Б-У;

N_max - верхнее значение выходного цифрового сигнала ТП-Б-У.

- с линейно убывающей функцией преобразования:

(У -N . )(/-/ )

дг _ дг _ max mm ____н_

расч max        [ _t

в н

- возрастающей функцией преобразования входной измеряемой величины по закону квадратного корня

^{y =} F                                 (10),

эт

где U - показания напряжения постоянного тока с жидкокристаллического индикатора вольтметра, В;

R_3I - эталонное сопротивление участка цепи на котором производится измерение, Ом.

- с выходным цифровым сигналом:

где N - значение цифрового сигнала по п.9.4.9.

• 9.5.4 Основная приведенная погрешность должны быть в пределах допускаемой погрешности, указанной на ТП-Б-У или закрепленной к нему бирке.

  Инв.№ подл | Подп. и дата I Взам. Инв№ I Инв. № дубл. I Подп. и дата

  *3	Зам.	СДФИ.08-2018
  Изм.	Лист	№ докум.	Подп.	Дата



10 Оформление результатов поверки

• 10.1 Результаты поверки оформляются протоколом, рекомендуемая форма которого приведена в Приложении Д настоящей методики.

• 10.2 При положительных результатах поверки оформляется свидетельство о поверке по форме, установленной в ТКП 8.003 (Приложение Г) и (или) наносится клеймо-наклейка на корпус ТП-Б-У и оттиск поверительного клейма на эксплуатационные документы, а при отсутствии возможности нанесения клейма-наклейки на корпус, наносится оттиск поверительного клейма на его эксплуатационные документы.

• 10.3 При отрицательных результатах поверки выдается заключение о непригодности по форме, установленной в ТКП 8.003 (Приложение Д) с указанием причин несоответствия.

ТП-Б-У, не прошедший поверку, к применению не допускается. Предыдущее свидетельство о поверке аннулируется.

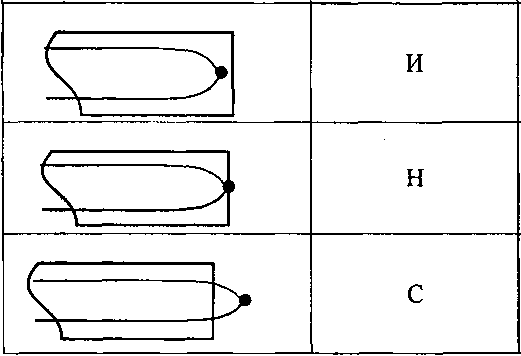

Одиночный спай, изолированный от корпуса

Одиночный спай, замкнутый на корпус (не изолированный от корпуса спай)

Одиночный «свободный» спай, не изолированный от измеряемой среды

ДУ Испытательный _;

Приложение Г

(обязательное)

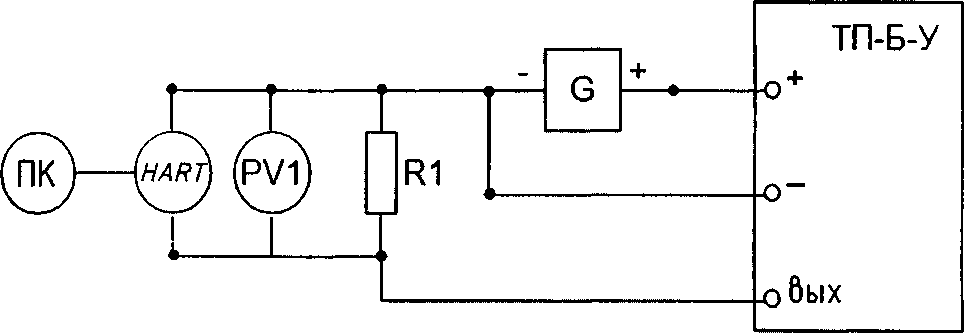

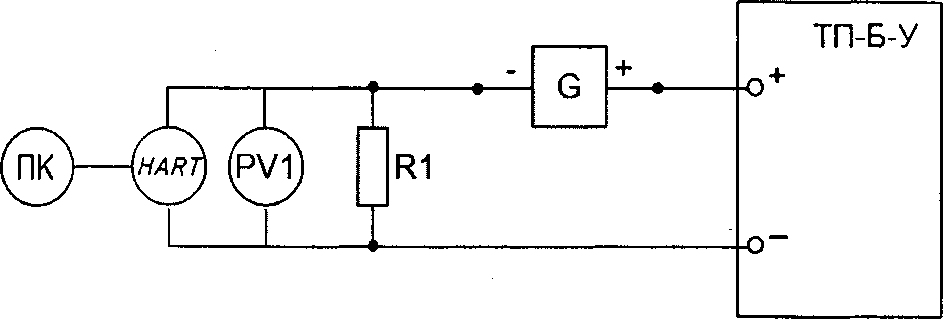

Схемы подключения ТП-Б-У

J-

спытательнын , _;  \

' //

/У

Лист

МП.ВТ 193-2008

цифровым сигналом

Заключение:_____________________________________________________________

(годен, не годен)

Поверку провел:_______________________________________________________

(фамилия, имя, отчество)

Инв. № полл. I Подп. и дата |Взам.Инв№ I Инв. №дубл. I Подл, и дата

УТВЕРЖДАЮ

Директор РУП «Витебский ЦСМС»

Разработчик: ООО «Пойнт»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ РУП "Витебский ЦСМС” ЗАРЕГИСТРИРОВАНО №^3__0Т         __20г^

Подпись

Форма 1 ГОСТ 2.503

Система обеспечения единства измерений Республики Беларусь

Преобразователи термоэлектрические

ТП-Б

Методика поверки МП. £Т -2008

Разработал:

Инженер-конструктор

Толсташёб С.Н.

• 1 Введение

• 2 Нормативные ссылки

• 3 Операции поверки

• 4 Средства поверки

• 5 Требования к квалификации поверителей

• 6 Требования безопасности

• 7 Условия поверки

• 8 Подготовка к поверке

• 9 Проведение поверки

• 10 Оформление результатов поверки

Приложение А (обязательное) Основные метрологические характеристики ТП

Приложение Б (обязательное) Межповерочный интервал ТП

Приложение В (рекомендуемое) Форма протокола результатов поверки 21

ООО «ПОИНТ»

1 Введение

• 1.1 Настоящая методика распространяется на термоэлектрические преобразователи ТП-Б (далее по тексту - ТП) с металлическими термопарами

i в качестве термочувствительных элементов (далее по тексту - ЧЭ) с номинальными статическими характеристиками по СТБ ГОСТ Р 8.585 (далее по тексту - НСХ), предназначенные для измерений температуры сыпучих, жидких, газообразных, твердых веществ и сред, в различных отраслях промышленности и хозяйственной деятельности и на взрывопожароопасных производствах, а также в жилых помещениях и устанавливает методы и средства их первичной и периодической поверки.

• 1.2 ТП выпускаются по способу контакта с измеряемой средой ; следующих исполнений: погружаемые и поверхностные.

• 1.3 Методика поверки разработана в соответствии с ТКП 8.003.

• 1.4 Основные метрологические характеристики ТП приведены в Приложении А.

• 1.5 Межповерочный интервал ТП приведен в Приложении Б.

  Инв.№ подл I Подо, и дата |Взам. Инв№ | Инв. № дубл. | Подп. и дата

  3	Зам.	СДФИ.07-2018
  Изм.	Лист	№ докум.	Подп.	Дата

S' ' ' уЛ ^S **' Р ^{11 П ?} ** ^{, г} ■

Az г^Испытатсльагв центр -

.......

'

2 Нормативные ссылки

• 2.1 В настоящей методике поверки использованы ссылки на следующие технические нормативно правовые акты:

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие ? технические условия;

i        ГОСТ 8.338-2002 Государственная система обеспечения единства

измерений. Преобразователи термоэлектрические. Методика поверки;

СТБ ГОСТ Р 8.585-2004 Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования;

ТКП 8.003-2011 (03220) Система обеспечения единства измерений Республики Беларусь. Поверка средств измерении. Правила проведения работ;

ТКП 181-2009 (02230) Правила технической эксплуатации электроустановок потребителей.

Таблица 1 - Операции поверки

Примечание:

* Выполняется при первичной поверке для ТП, изготовленных не из аттестованного термоэлектродного материала..

Продолжение таблицы 2

5 Требования к квалификации поверителей

5.1 К проведению измерений при поверке и обработке результатов измерений допускаются лица^ подтвердившие свою профессиональную компетентность в осуществлении поверки в соответствии с законодательством Республики Беларусь.

6 Требования безопасности

• 6.1 К поверке допускаются лица, прошедшие инструктаж по технике безопасности и изучившие руководство по эксплуатации на поверяемые ТП и настоящую методику поверки.

• 6.2 При подготовке и выполнении измерений при поверке следует соблюдать правила техники безопасности, предусмотренные ТКП 181, а так же указания по технике безопасности, изложенные в руководствах по эксплуатации на применяемые эталоны и вспомогательные средства поверки, поверяемые ТП.

  Инв.№ подл I Подп. и дата I Взам. Инв № I Инв. № дубл. | Подп. и дата

  3	Зам.	СДФИ.07-2018
  Изм.	Лист	№ докум.	Подп.	Дата



7 Условия поверки

7.1 При проведении поверки должны соблюдаться следующие

вибрация и удары, влияющие на работу ТП, не допускаются.

8 Подготовка к поверке

• 8.1 Перед проведением поверки следует выполнить подготовительные работы:

• -   изучить эксплуатационные документы на применяемые эталоны и вспомогательные средства поверки, поверяемые ТП;

• -   подготовить эталоны и вспомогательные средства поверки к работе в соответствии с эксплуатационной документацией на них;

• -   выдержать ТП в условиях, указанных в п.7 не менее двух часов;

• -   установить средства измерений, позволяющие в процессе проведения поверки контролировать изменения влияющих факторов

i (температуры окружающего воздуха, атмосферного давления, относительной ! влажности окружающего воздуха).

9 Проведение поверки

• 9.1 Внешний осмотр

• 9.1.1 При внешнем осмотре должно быть установлено:

• -   отсутствие механических повреждений защитной арматуры ТП, влияющих на его работоспособность;

• -   отсутствие нарушения крепления арматуры и клеммной головы, целостность клеммной головы;

• -   соответствие подключения термоэлектродов маркировке;

• -   наличие маркировки с указанием: заводского номера, обозначения типа средства измерений, типа НСХ, диапазона измерений, класса допуска, года выпуска, наименования завода-изготовителя.

• 9.2 Проверка электрической прочности изоляции

• 9.2.1 Проверка электрической прочности изоляции проводится по ГОСТ 6616.

Примечание: Требование не распространяется на ТП-Б IV группы эксплуатации и термопары с неизолированным спаем и свободным спаем.

• 9.2.2 Электрическая изоляция ТП-Б во взрывозащищенном исполнении должна выдерживать в течение 1 мин синусоидальное переменное напряжение 500 В частотой 50 Гц.

Примечание: Требование не распространяется на ТП-Б IV группы эксплуатации и термопары с неизолированным спаем и свободным спаем.

• 9.2.3 ТП признаются годными, если, не произошло пробоя или перекрытия электрической изоляции.

• 9.3 Проверка электрического сопротивления изоляции

• 9.3.1 Проверку проводят с помощью мегаомметра напряжением 100 В между цепью чувствительного элемента и металлической частью защитной арматуры.

• 9.3.2 Для ТП с чувствительным элементами имеющими две и более не связанные электрические цепи, электрическое сопротивление изоляции проверяют для каждой электрической цепи.

Измеренное электрическое сопротивление изоляции должно быть не менее 100 МОм.

Измеренное электрическое сопротивление изоляции между электрически несвязанными цепями двух и более чу! должно быть не менее 10 МОм.

Примечание: Требование не распространяем

эксплуатации и термопары с неизолированным спаем

ительных-эдементов

центр

4-

• 9.5.2 ТЭДС ЧЭ ТП, поступивших на периодическую поверку, определяют при значениях температуры, указанных в таблице 3.

Примечание: В обоснованных заказчиком случаях дополнительно ТЭДС ЧЭ ТП определяют при значениях температуры, указанных в таблице 3 в скобках.

• 9.5.2.1 Для ЧЭ ТП специального назначения, применяемых в более узком диапазоне измерения температуры, указанном заказчиком, ТЭДС ЧЭ определяется в границах этого диапазона, но не менее чем при трех значениях температуры, равномерно распределенных в диапазоне измерений.

Таблица 3 - Значения температуры при измерениях ТЭДС ЧЭ

• 9.5.3 ТЭДС ЧЭ ТП при заданных значениях температуры определяют в последовательности, указанной ниже.

• 9.5.3.1 Нагревают (охлаждают) устройства воспроизведения температуры:

• -  малоинерционную горизонтальную трубчатую печь МТП-2М;

• -   высокотемпературную печь ВТП-1600-1;

• -   сухоблочный калибратор температуры погружного типа КТ-650;

• -  термостат жидкостной MT-MD;

• -   криостат регулируемый КР-190-1;

• -   криостат регулируемый КР-80;

• -  термостат с флюидизированной средой FB-08;

• -   калибратор температуры поверхностный КТП-1,

в соответствии с точками поверки, указанными в п.9.5.1 - п.9.5.2.1.

Примечание:

• 1 Устройства воспроизведения температуры вырираюТподх^ящие'Ьр

диапазону измерений.                              г- ::( ^^спытатслы!|« ?

• 2 Нагрев (охлаждение) устройств воспроизВ^деЙия Твжи)гратур дозаданно го значения температуры допускается с\^т^Ьнения'йи, не превышающими ±10 % от заданного значения температуры?^-—

  3	Зам.	СДФИ.07-2018			МП.ВТ 181-2008
  Изм.	Лист	№ докум.	Поди.	Дата		15

• 9.5.3.2 При достижении устройством воспроизведения температуры заданного режима, ТП устанавливают (погружают) на (в) устройство воспроизведения температуры.

• 9.5.3.3 Температуру  устройства воспроизведения температуры контролируют эталонными средствами измерений:

• -  термометром сопротивления платиновым эталонным ЭТС-100; преобразователем термоэлектрическим платинородий-

платиновым ППО.

• 9.5.3.4 После достижения заданного температурного режима и стабилизации показаний, с помощью системы поверки термопреобразователей автоматизированной АСПТ (далее по тексту -АСПТ) проводят измерения:

• -   ТЭДС ЧЭ Е_ИЗМ|, мВ, поверяемых ТП и (или) температуры t_H3Mi, °C, измеренной поверяемым ТП;

• -   температуры t^, °C, измеренной эталонным средством измерения.

Количество отсчетов (измерений) показаний поверяемого ТП и эталонного средства измерения должно быть не менее четырех.

Отсчеты ТЭДС ЧЭ поверяемых ТП проводят до 10’³ мВ, температуры эталонного средства измерений и поверяемых ТП до 10'³ °C.

Полученные данные заносят в протокол поверки (Приложении В).

Примечание:

• 1 Компенсация температуры свободных концов поверяемых ТП и эталонного средства измерения, перевод ТЭДС ЧЭ поверяемых ТГ1 в нормированные значения температуры производится посредством АСПТ.

• 2 Допускается при использовании АСПТ включать программное усреднение, позволяющее выводить на экран монитора измеряемые значения, усредненные по последним N точкам (N = 4), равным заданному (установленному) количеству отсчетов показаний.

• 3 Допускается определять ТЭДС ЧЭ ТП согласно п.9.5 ГОСТ 8.338 и проводить обработку результатов измерения согласно п.10 ГОСТ 8.338.

• 9.6 Определение отклонения ТЭДС ЧЭ ТП от НСХ

• 9.6.1 Определение отклонения ТЭДС ЧЭ ТП от НСХ, в зависимости от измеренной температуры и типа ТП, определяют сравнением значений ТЭДС ЧЭ ТП, пересчитанных в °C в соответствии с СТБ ГОСТ Р 8.585, с

температурой, воспроизведенной устройством воспроизведен и измеренной эталонным средством измерения темпера

• 9.6.2 Повторяют операции п.9.5.3.1 - п.9.^Т.?^ указанных в п.9.5.1 - п.9.5.2.1.                       V -

  пературы



  р Т р О И О Г Ц (.    ■' р

  ая точек поверх, Гспытательньш Т j

  ■ : ■ I центр .        •

  i >                ■¹

  3	Зам.	СДФИ.07-2018
  Изм.	Лист	№ докум.	Подп.	Дата

  МП.ВТ 181-2008

Примечание:

• 1 Поверхностные ТП допускается поверять погружным способом.

• 2 Для ТП, состоящих из нескольких термопар разной длины (многозонные), ТЭДС ЧЭ и отклонения ТЭДС ЧЭ от НСХ определяют для каждой термопары.

• 9.7 Обработка результатов измерений

• 9.7.1 Из результатов измерений, выполненных в соответствии с п.9.5.3.4 вычисляют среднеарифметические значения:

ТЭДС ЧЭ Е_ср, мВ поверяемых ТП;

• -   температуры tc_P, °C, измеренной поверяемым ТП;

• -   температуры t_cp.₃, °C, измеренной эталонным средством измерения, по формулам:



  изм»






  (3)

  ‘Инв.№ полл I Подп. и дата | Взам. Инв Ха | Инв. № дубл. | Подп. и дата

  где п - число измерений;

  i - номер измерений.

  9.7.2 Отклонение ТЭДС ЧЭ ТП от НСХ Д_Нсх, °C, в каждой точке поверки определяют по формуле:

  ^НСХ~ tcp~ tcp-э

  (4)

  Полученные значения отклонений ТЭДС ЧЭ ТП от НСХ не должны превышать значений, указанных в Приложении А.



  3	Зам.	СДФИ.07-2018
  Изм.	Лист	№ докум.	Подп.	Дата

  МП.ВТ 181-2008

  Лист

10 Оформление результатов поверки

• 10.1 Результаты поверки оформляются протоколом, рекомендуемая форма которого приведена в Приложении В настоящей методики.

• 10.2 При положительных результатах поверки оформляется свидетельство о поверке по форме, установленной в ТКП 8.003 (Приложение Г) и (или) наносится клеймо-наклейка на корпус ТП и оттиск поверительного клейма на эксплуатационные документы, а при отсутствии возможности нанесения клейма-наклейки на корпус, наносится оггиск поверительного клейма на его эксплуатационные документы.

• 10.3 При отрицательных результатах поверки выдается заключение о непригодности по форме, установленной в ТКП 8.003 (Приложение Д) с указанием причин несоответствия.

ТП, не прошедший поверку, к применению не допускается. Предыдущее свидетельство о поверке аннулируется.
