УСТАНОВКА ИЗМЕРЕНИЯ КОЛИЧЕСТВА И МГНОВЕННОГО РАСХОДА ТЕХНИЧЕСКОГО ЖИРА УИТЖ-1

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

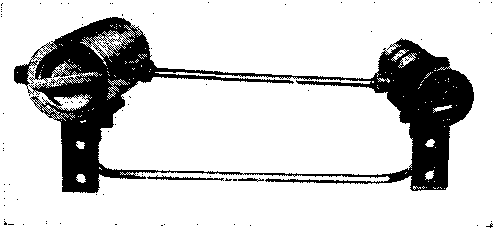

Установка измерения количества и мгновенного расхода технического жира с местными показаниями УИТЖ-1 (см. рисунок) предназначена для учета суммарного количества и мгновенного расхода неагрессивного технического жира при

вводе его в комбикорма на предприятиях комбикормовой промышленности.

ОПИСАНИЕ

Установка состоит из следующих основных элементов: расходомера с обогреваемым винтовым счетчиком; обогреваемого фильтра; соединительной арматуры.

В расходомере со счетчиком имеются измерительная часть и счетный механизм. В измерительной части два винта заключены в измерительную камеру и по торцам прижаты платами, в которых на подшипниках установлены опоры винтов. Веду-

Утверждены Государственным комитетом стандартов Совета Министров СССР 20/XII 1972 г.

Стр. 2  № 3384—72

щий винт снабжен магнитной полумуфтой для передачи вращения из рабочей полости к счетному механизму. Измерительная камера свободно установлена в расточке корпуса, имеющего обогреваемую рубашку. В качестве счетного механизма попользован механизм автомобильного спидометра. Фильтр представляет собой корпус с обогреваемой рубашкой, внутри которого устанавливается фйльтрокорзина.

Измерение объемного количества жидкости происходит за счет периодического отсекания определенных ее объемов, заключенных между витками обоих винтов и стенками измерительной камеры. Учет жидкости, прошедшей через счетчик, основан на отсчете числа оборотов ведущего винта, который связан посредством передаточного механизма с механизмом указателя суммарного учета и мгновенного расхода.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр условного прохода 12 мм.

Пределы измерения расходов 0,12—<1,2 м³/ч.

Рабочее давление 6 кгс/см².

Рабочая область температуры контроля технического жира 70—85X3.

Допускаемый перепад давления при наибольшем расходе, кгс/см², не более:

на счетчике — 0,5;                                  .

на фильтре — 0,5.

Основная допускаемая погрешность измерения суммарного количества ± 1,0%.

Приведенная допускаемая погрешность измерения мгновенного расхода ± 2,5%.

■Порог чувствительности не более 0,05 м³/ч.

Верхний предел показаний счетного указателя: суммарного количества 999, 9990 м³;

мгновенного расхода 1,4 м³/ч.

Габаритные размеры 655 X 280 X 236 мм. Масса 17,3 кг.

КОМПЛЕКТНОСТЬ

Установку поставляют в 'Комплекте с технической документацией.                                                     '

ПОВЕРКА

При проведении поверки выполняют следующие операции: внешний осмотр; проверку герметичности; определение метро-

№ 3384—72 Стр. 3

.логических (параметров (относительной погрешности измерения количества, приведенной (погрешности измерения расхода).

При внешнем осмотре устанавливают: комплектность; качество внешней отделки; правильность маркировки; качество изготовления основных узлов и деталей, их соответствие чертеж им и техническим условиям.

Герметичность корпусов и крышек счетчика и фильтра проверяют опрессовкой водой давлением 9 кгс/см² на гидропрессе в течение 10 мин.

Метрологические параметры определяют на весовой расходомерной установке.

Предельная погрешность измерения расходов в рабочем диапазоне контроля от 0,12 до 1,2 м³/ч не должна превышать ± 0,8%.

При проведении поверки необходимо соблюдать следующие условия:

температура контролируемой среды 70—85°С;

вязкость контролируемой среды при рабочих температурах 12—18 сСт;

давление контролируемой среды не более 6 кгс/,см²; температура водяного пара (для обогрева) 100—120°С; температура окружающего воздуха 5—50°С, относительная влажность 30—80%.

Поверочные расходы: Q_min=0,12 м³/ч; 2Q„_lin =0,24 м³/ч; Q_nmi = 0,8 м³/ч; Q_max =1,2 м³/ч. На каждом расходе выполняют не менее трех поверочных пропусков.

И спытания проводила Государственная комиссия. Результаты испытаний рассматривал Казанский филиал ВНИИФТРИ.

Изготовитель — Министерство приборостроения, средств автоматизации и систем управления СССР.
