Руководство по эксплуатации «Сигнализаторы горючих газов СГГ-20-01 » (ИБЯЛ.413531.009.РЭ W1015)

42 1511

Код продукции

Сигнализаторы горючих газов СГГ-20- 62Z"

Руководство по эксплуатации

ИБЯЛ.413531.009 РЭ

ОДЯр).

Лист

* .^>®аз>МЬчание

с Технически». характеристики •

• 3 Комплектность

• 4 Устройство и принцип работы

• 5 Обеспечение прывозащищвнностн

• 6 Маркировка                                    .

• 7 Упаковка                                                                •

6 Указание мер безопасности и обеспечения

взрывозащищенкости при аксппуатзс m

• 8 Подготовка к работе

• 10 Порядок работы              •                                  •

• 11 Тзхмичестод обслуживание

• 12 Возможные ивиатравиосты и способы '«.устранения

• 13 Транслортмрог>вние.1л хрмн-эннв

• 14 Гарантии изготовителя ,

• 15 Сведения о рекламациях

1 о Санщательство о приемке

•                           •

• 17 Свидетельство об упаковывании

• 18 Сведения об отгрузке

.Приложения .

А Сигнализаторы горючих гвлов СГГ-20 «гегодика поверки

fe Технические характеристики ПГС-ГСО,

используемых для поверки сигнализаторов

S Перечень горючих веществ, образующих газо- и

паровоздушные смеси, контролируемые сигнализаторами

Г Сигнализаторы горючих газов СГГ-20

Чертеж средств взрывозащиты .

Рис. 4.1 -.Сигнализаторы горючих газов СГГ-20. Внешний вид

Настоящее руководство по эксплуатации прзднаэначвно для ..'.зучеиия устройства, принципа действия. технических характеристик сигнализаторов горки ^х газов СГГ-20 (в дальнейшем - сигнализаторов) и содержит сведения, необходимые для их правильной эксплуатация и технического обслуживания.

Предприяти-е-изготовитель: ФГУП “СПО "Аиалитприбор', Россия. 21403'

г. Смоленск, ул. Вабушкина.З

Разрешение на выпуск и применение № РРС.ОО-1815 выдано Федеральной службой по экологическому, технологическому и атомному надзору Срок действия дб 7.10.2008г. Сигнализаторы допущены к применению в Российской Федерации и имеют Сертификат об утверждении типа средств измерений № 11427 , выданный Госстандартом России 8 января 2002 г.

Одобрены Российским Морсхим Регистром Судоходства Сертификат о типовом одобрении №02.036.011 ot07.03.2002 г

Внимание! При длительных перерывах в работе (с сигнализатором) переодичность зарядки аккумулятърной батареи должна быть не менее одного раза » 3 месяца

1 НАЗНАЧЕНИЕ

1 1 Сигнализаторы предназначены для измерения концентрации многокомпонентных смесей годючих пазов и паров а в-эздухе взрывоопасных эон помещений и от

м?

<!>ИТ1МХ npOCTOBHGTa « ИНДЛЧН с«1 ма/1ИЛ4ЦИН и П£НГ»..«.Л| I /С. .■> • •.■♦ЗННЛ1Х значений доезомеиюласных концентраций.

• 1.2 Сигнализаторы могут быть попользованы ив объектах газового хозяйства, ебчепроиывленного назначения, речного и иорсхого транспорта

• 1.3 Сигнализаторы представляв, собой носимые (индивидуальные; приборы непрерывного действия

Принцип действия сигнализаторов - термохимический

Способ забора пробы - конвекционный

• 1.4 Кснструктивно сигнализатор состоит из корпуса и термохимического датчика (ТХД), встроенного а корпус или неходящвгося в блоке датчика (в дальнвйвем £Д) (си таблицу 1.1)

' 5 Сигнализаторы выполнены во чзоааозащиавном исполнении, имеет маркировку взрывозащиты "1Ех1МвПСТ6 X’

Сигнзг.изатооы имеет взоыеобеэопасный уровень (1) взрывозащиты по

ГОСТ ₽ 51330 0-99 обеспечиваемый видами

• 1)  искробезопасная электрическая цепь' (1В) по ГОСТ Р 51330.10-99;

• 2) "специальный' (s) по ГОСТ 22782.3-77:

31 "взрывонепсоницаемая оболочка» (<i) по ГОСТ Р 51330.1-99

Сигнализатора могут эксплуатироваться во взрывоопасных зонах помещений и наружных установок согласно главе 7 3 "Правила устройства электроустановок’' (ПУЭ) и другим документа* регламентирующим применение электрооборудования во взрывоопасных зонах

?нак X" в маркировке взрывозащита по ГОСТ Р 51330.0-99 свидетельствует о специальнах условиях для обеспечения безопасности в эксплуатации, соответствующей низкой степени опасности механических повреждений.

Степень защита сигнализаторов от доступа к опасней частям, от попадания внутрь внеених твердых предметов и от проникновения воды по ГОСТ 14254-96 - IP54

• 1.7 По устс.т части к воздействие климатических факторов сигнализаторы соответствует исполнение УХЛ'или N (си. таблицу 1.1.) по

ГОСТ 15150-69 для работы при температурам до 50 °C. Нижняя граница рабочего диапазона температур приведена в таблице 1.1.

',1.8 Условные наименования и обозначения исполнений сигнализаторов должны' соответствовать данным, приведенным в таблице 1.1.

■1.9 Условия эксплуатации сигнализаторов :

• 1) ■ температура окружающей среды до 50’ ^ЬС. Нижняя граница рабочего диапазона температур указана в таблице 1.1 согласно исполнение сигнализаторов;

• 2) диапазон относительной влажности окружающего воздуха от 30 до

98 % при температуре 25 'С; •           •         •

• 3) диапазон атмосферного давления,от 84 до 106.7 кПа (от 630 до 800 ми рт ст.);

• 4) содержание пыли не более 10' г/и¹;

• 5) для сигнализаторов СГГ-20Р - длительные крены до 15° от вертикали во всех направлениях, а также при качке до 22.5° с периодом от 7 до 9 с:

• 6) содержание агрессивных примесей в 'анализируемой среде не должно превы-ыать предельно-допустимых концентраций (ПДК) по ГОСТ 12.1 005-88.

3

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

? I Сиги i:юзаторы имеют следующие виды сигнализации:

I прерывистые световую красного цвета и звуковую с периодом повторения

(4 ± 0.5) с, свидетельствующие о достижении концентрацией горючих газов

порога срабатывания "Порог 1";

• 2) постоянную световую красного цвета и прерывистую звуковую с периодом повторения (1 ± 0,2) с, свидетельствующие о достижении концентрацией горючих газов порога срабатывания “Порог 2":

• 3) прерывистую звуковую с периодом повторения (3 ± 0,5) с. свидетельствующие об обрыве (перегорании) чувствительных элементов термохимического датчика (ТХД) или обрыве проводников в кабеле связи с БД с выдачей сообщения АВАРИЯ на индикатор сигнализатора;

• 4) прерывистую звуковую с периодом повторения (3 ± 0,5) с. свидетельствующую о разряде встроенной аккумуляторной батареи с выдачей сообщения _| I на индикатор сигнализатора.

• 2.2 Габаритные размеры сигнализаторов, не более, мм. приведены а таблице 2.1.

Таблица 2.1

Примечание - Габаритные размеры указаны до установки на датчике колпачка защитного.

• 2.3 Масса сигнализаторов, не более, кг :

• 1) для сигнализаторов СГГ-20, СГГ-20Н, СГГ-20М, СГГ-20Р

• 2) для сигнализаторов СГГ-20-01, СГГ-20-01М. СГГ-20-03К

• 3) для сигнализаторов СГГ-20-02, СГГ-20-02Н, СГГ-20-02М

• 2.4 Сигнализаторы имеют следующий диапазон измерения довзрывоопасных концентраций горючих газов и паров :

• 1) для сигнализаторов СГГ-20, СГГ-20Н, СГГ-20Р, СГГ-20-01.

СГГ-20-02, СГГ-20-02Н, СГГ-20-03К, % НКПР                       от 0 до 50,

цена единицы младшего разряда цифровой индикации должна быть 0.1 % НКПР.

• 2) для сигнализаторов СГГ-20М, СГГ-20-01 М.СГГ-20-02М

объемной доли метана от                                  0 до 2,5%;

цена единицы младшего разряда цифровой индикации должна быть объемной доли метана 0,01 %.

Поверочным компонентом является метан (СН₄).

• 2.6 Диапазон i',h..i.;.,hh« сигнализаторов

• 1) для сигнализаторов СГГ-20. СГГ-20Н..СГГ-20Р. СГГ-20—ОТ.

С,Г-20-02. СГГ-20-OJH. СГГ-20-03К. » НКПР от 0 до 99,9;

2} для'сигнализаторов СГГ-20И, СГГ-20-01И, СГГ-20-02И объемной доли нстаиа от 0 до 9.99 %.                    ■   “

■ 2.6 Номинальная функция преобразования сигнализаторов СГГ-20, СГГ-20Н. СГ.Г-20Р. СГГ-20-01. СГГ-20-02: СГГ-20-02Н, СГГ-20-03К имеет вид

N = К • С                                             (1.1).

где N - показания сигнализатора. * НКПР;

К - коэффициент пропорциональности, равный :

а)

б)

' в)

г)

С - концентрация измеряемого компонента в поверочной газовой смеси. % нкпг

• 2.7 Пределы допускаемого значения абсолютной погрешности сигнализаторов

• 1) для сигнализаторов СГГ-20. СГГ-20Н, СГГ-20Р. СГГ-20-01.

.   СГГ-20-02. СГГ-20-02Н. СГГ-20-03К. 6 НКПР . '          ’ i 5;

• 2) для сигнализаторов СГГ-20М. СГГ-20-01Н, СГГ-20-02И

объемной доли метана                                      ' i 0.25 %.

• 2.8 Пределы допускаемой вариации показаний сигнализаторов-: .

1) для сигнализаторов СГГ-20. СГГ-20Н. СГГ-20Р. СГГ-20-01. СГГ-20-02. СГГ-20-02Н. СГГ-2О-ОЗК, % НКПР                  ♦ 2.5;

2) для сигнализаторов СГГ-20Н. СГГ-20-О1И, СГГ-20-02М. объемной доли метана          ■                            t 0,13 %.

• 2.9 Диапазон сигнальных концентраций сигнализаторов СГГ-20. СГГ-20Н.

СГГ-20Р. СГГ-20-01. СГГ-20-02. СГГ-20-02Н, СГГ-2О-03К - ОТ-5 до 50 « НКПР.

»    2.10 При выпуске из производства устанавливаются следующие пороги

срабатывания по поверочному компоненту :          .

• 1) для сигнализаторов СГГ-20, СГГ-20Н. СГГ-20Р. СГГ,20-01, СГГ-20-02. СГГ-20-02Н..СГГ-2О-03К. % НКПР :

  "Порог

  “Порог

  2) для доля. ■%>: ■ .

  7Порог

  “Порог

Г

2“ „ . • сигнализаторов СГГ-20Н. СГГ-20-01М, СГГ-20-02И,.объемная

0,5,

1,0.

2.11 Диапазон установки порогов срабатывания сигнализаторов «Порог 1» и «Порог 2» по поверочному компоненту, не менее :

1) для сигнализаторов СГГ-20., СГГ-20Н, СГГ-20Р. СГГ-20-01. СГГ-20-02, СГГ-20-0?Н. СГГ-20-03К               от 0 до 50 % НКПР.-

‘    2) для сигнализаторов СГГ-20М. СГГ-20-01Й, СГГ-20-02М, объемней

доли метана             • ’        •              • от 0 до 2,5 %.

■ 2.12 Сигнализаторы соответствуют требованиям к абсолютной погрешности и диапазону сигнальных концентраций при изменении напряжения встроенной аккумуляторной батареи от 5.8 до 4.1 В.

2.13 Сигнализаторы соответствуют требованиям « абсолютной погрешности

лри изменения пространственного положения сигнализаторов и их составных частей

на угол в 360' вокруг каждой из грех взаимно перпендикулярных осей.

2.14 Время срабатывания сигнализаторов -

115 Время прогрева сигнализаторов -

• 2.16 Дрейф показаний за 8 ч непрерывной работы, не более :

1) для сигнализаторов СГГ-20, СГГ-20Н, CIT-20P, СГГ-20-01,

СГГ-20-02, СГТ-20-02Н, СГГ-20-03К

2) для сигнализаторов СГГ-20М, СГГ-20-01М, СГГ-20-02М. объемной доли метана

• 2.17 Питание сигнализаторов осуществляется от встроенной аккумуляторной батареи, состоящей из четырех аккумуляторов через устройство искрозащиты.

• 2.18 Время непрерывной работы сигнализаторов до разряда аккумуляторной

батареи, при нормальном значении температуры окружающей среды (201 5) ^гС должно быть не менее указанного в таблице 2.2 а соответствии с паспортным значением электрической емкости установленных аккумуляторов.

. Таблица 2.2

• 2.19 Уровень звукового давления, создаваемого сигнализаторами,

- не менее 70 дБ на расстоянии 1 м. '2.20 Ток ограничения устройства искрозашиты сигнализаторол - не более 0.5 Л

• 2.21 Пределы допускаемого значения абсолютной Погрешности

срабатывания порогового устройства сигнализаторов :

• 1) для сигнализаторов СГГ-20. СГГ-20Н, СГГ-20Р,

СГГ-20-01, СГГ-20-02, СГГ-20-О2Н, СГГ-2О-03К, % НКПР             '±1;

• 2) для сигнализаторов СГГ-20М, СГГ-20-01 М, СГГ-20-02М, ■

объемной доли метана •     .                               ± 0,05 %.

• 2.22 Сигнализаторы СГГ-2ОР устойчивы к воздействию соляного тумана.

• 2.23 Сигнализаторы относятся к ремонтируемым восстанавливаемым изделиям, требования к надежности которых устанавливаются в соответствии с

ГОСТ 27883-88.

• 2.24 Средняя наработка на отказ сигнализаторов в условиях эксплуатации согласно n. 1.9 должна быть не менее 34XXXJ ч без учета надежности ТХД. При атом допускается замена ТХД. выработавших свой ресурс.

Средний срок службы ТХД - ив менее 2 лет.

• 2 25 Средний полный срок службы сигнализаторов в условиях эксплуатации согласно л. 1.9 не менее 10 лет (без учета срока службы ТХД).

По истечении срока службы сигнализаторы подлежат списанию

• 2.26 Среднее время восстановления сигнализаторов - не болев 4 ч.

• 2.27 Суммарная масса драгоценных металлов в сигнализаторах. примененных

в их составных частях, в том числе и в покупных изделиях, г:

• - платина                                                0.00054;

• - палладий                                            0.0042.

2 28 Суммарная масса цветных металлов » сигнализаторах, примененных в их составных частях, в том числе и в покупных изделиях, кг

медь                                                0.000301.

-латунь                                              0,00117;

-алюминий                                        0,0021.

• 3 КОМПЛЕКТНОСТЬ

• 3.1 Комплектность поставки сигнализаторов соответствует указанной я таблице 3.1.

Таблица 3.1

• 4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

• 4.1 Устройство сигнализаторов

1.! 1 Конструктивно каждый сигнализатор состоит на блока аккумуляторов, в когорый входит аккумуляторная батарея и устройство искрозащиты. платы измерительной ГОД и жидкокристаллического индикатора (ЖКИ).

Внешний вид сигнализаторов приведет: на рисунке 4 1

4 1.2 На передней панели сигнализаторов расположены индикаторы единичные красного цвета (5).

В верхней части передней панели сигнализатора расположен ЖКИ (4)

На боковой панели сигнализатора расположены

кнопка включения (10).

- кнопки управления (11) (с маркировкой белого, синего и красного цвета),

• гнездо для подключения зарядно-питающего устройства (ЗПУ) (12)

• 4.2 Принцип работы сигнализаторов

• 4.2 ! Принцип работы ТОД,

Работа ТХД основана на термохимическом принципе, при котором определяется тепловой эффект сгорания горючих газов и паров не каталитически активной поверхности измерительного чувствительного элемента (ИЧЭ). Для компенсации влияния состояния окружающей среды ТХД содержит кятапитичесхи пассивный сравнительный чувствительный элемент (СЧЭ)

4 2.2 Принцип работы сигнализатора

Питание сигнализатора осуществляется от аккумуляторной батареи, состоящей из четырех аккумуляторов. Наряжение литания от аккумуляторной батареи поступай' на плату измерительную через устройство искрозащиты.

включение сигнализатора осуществляется с помощью схемы электронного включения-выключения

'Чувствительные элементы (СЧЭ и ИЧЭ) ТХД включены в мостовую схему с питанием от источника напряжения. Сигнал, сминаемыйизмерительного моста, усиливается дифференциальным усилителем и поступает через комугатор аналоговых сигналов (НАС) .на АЦП

На АЦП также поступают напряжения, пропорциональные току, протекающему через тод, и напрюкеимю аккумуляторной батареи.

величина тока датчика устанавливается с помощью переменного резистора, изменяющего выходное напряжение стабилизатора

Однокристальная микроЭЭМ (ОМЭВМ) осуществляет включение ГХД. вывод значения концентрации на ЖКИ, опрос кнопок управления и включения и управление устройством звуковой и световой сигнализации

• 5 ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ

• 5.1 Взрывозащищекность сыналиаатороа, имеющих взрывобезопасный уровень (1) взрывозащиты по ГОСТ Р 513300-99, достигается следующими видами взрывозащиты .

• 1) "одтыэоиелроницаеыая оболочка" (d) по ГОСТ Р 51330.1-99;

• 2) ’исфобвзопасная электрическая цепь" (тб) по ПОСТ Р 51330.10-99;

• 3) "спациатьиый” (в) по ГОСТ 22.782 3-77.

Сигнализаторы имеют низкую степень опасности механических повреждений "X” по ГОСТ I³ 51330.0-99 .Чертеж средств взрывозащиты приведен а приложении Г

• 5.2 Взрывозащищенность ТХД обеспечивается заключением его чувствительных элементов во взрывонепроницаемую оболочку. Уровень взрывозащиты «взрывонепроницаемая оболочка» достигается заключением ТХД в стакан, выполнений из порошка бронзового распыленного, и размещением датчика в защитном корпусе, выполненном из нержавеющей стали Прочность оболочхи проверяется при изготовлении датчика Соединение стакана с основанием датчика выполнено путем склеивания эпоксидным компаундом

Для выносного датчика дополнительное крепление стакана в корпусе обеспечивается путем фиксации торцевой поверхности стакана четырьмя прижимами.

Герметизация токопроводов выполнена заливкой эпоксидным компаундом и установкой резиновых колец.

• 5.3 Искробезопасность электрической цепи аккумуляторной батареи напряжением (4.1 • 5.8) В достигается ограничением тока до искробезопасных значений Ограничение тока обеспечивается применением устройства искрозащиты. состоящего из резистивнополупроводникового ограничителя тока с падающей характеристикой. Ограничение тока происходит на уровне не более 500 мА.

Искробезопасность цепи заряда аккумуляторной батареи обеспечивается двумя диодами. включенными для тока короткого замыкания в обратном направлении.

Электрические параметры соответствуют ГОСТ Р 51330 10-99. Непоереждаемость аккумуляторов, их соединений между собой, с платой искрозащиты обеспечивается размещением аккумуляторов в отдельном коробе в корпусе сигнализатора

Ложементы в коробе образуют для каждого аккумулятора ячейку Токопроводы и контакты. соединяющие аккумуляторы,.исключают их замыкание

На пластине, закрывающей аккумуляторный отсек, рельефным шрифтом должна быть нанесена надпись "ВО ВЗРЫВООПАСНОЙ ЗОНЕ НЕ ОТКРЫВАТЬ Мне*. 4.8 В"

• 5.4 Искробезопасность электрических цепей сигнализатора достигается за счет ограничения напряжения и тока в его электрических цепях до искробезопасных значений а также за счет выполнения его конструкции в соответствии с требованиями ГОСТ Р 51330.10-99.

• 5.5 Специальный вид взрывозащиты (S) обеспечивается монолитностью (без трещин, отслоений и воздушных включений) заливки платы устройства искрозащиты компаундом

• 5 6 Максимальная температура наружной поверхности сигнализатора в предельном режиме работы не превышает допустимую для группы Тб по

ГОСТ Р 51330.0-99 и рабочую температуру применяемых в сигнализаторе материалов

• 5.7 Сигнализатор выполнен взрывозащищенным, имеет маркировку взрывозащиты “1Exibds!ICT6 X" по ГОСТ Р 51330 0-99

в МАРКИРОВКА

• 6 1 Маркировка сигнализаторов соответствует чертежам предприятия-изготовителя по ГОСТ 26828-86 и ГОСТ Р 51330 0-99

• 6.2 На передней стенке корпуса сигнализаторов рельефным шрифтом нанесена маркировка взрывозащиты по ГОСТ Р 51330 0-99 “1ExitxlsllCT6 X"

г, ■ на передней стенке корпуса сигнализат аров налод’псп г.юг.ччии, н . • >горы< сю пбом фотохимдечати нанесены'

1; условное наименование сигнализатора.

2» наименование предприятия - изготовителя, товарный знак предприятия - изгою вителя и надпись СМОЛЕНСК.

• 6.4 На задней крышке сигнализаторов находится табличка, на которой способом фо-тохимлечати нанесено

Г; условное наименование сигнализатора,

21 маркировка степени защиты "IP54" по ГОСТ 14264-96.

3; единица измерения концентрации.

• 4) обозначение измеряемого компонента в оиде химической формулы (CHJ для сигнализаторов СГГ-20М. СГГ-20-01М, СГГ-20-02М

• 5) рабочий диапазон температуры.

• 6) порядковый номер по системе нумерации предприятия-изготовителя.

• 7) год (две последние цифры) и квартал изготовления;

В) знак утверждения типа по ПР 50.2.009-94,

9) И5ЙЛ.413531.009 ТУ-2001

• 6.5 На пластине, закрывающей аккумуляторный огсек. рельефным шрифтом нанесена надпись “SO ВЗРЫВООПАСНОЙ ЗОНЕ НЕ ОТКРЫВАТЬ. U,.. « 4.3 В"

• 3.6 Шрифты и знаки, применяемые для маркировки, соответствуют ГОСТ 26.008-85. ГОСТ 26.020-80 и чертежам предприятия-изготовителя.

• 7 УПАКОВКА

• 7 '• Сигнализаторы упакованы транспортную тару согласно чертежам предприятия-изготовителя.

  • 7.2 Вариант внутренней упаковки ВУ-1 по ГОСТ 9.014-78.

  • 7.3 Тоенс-портная тара - з соответствии с чертежами предприятия-изготовителя.

• 8 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ И ОБЕСПЕЧЕНИЕ ВЗ'³ЫвОЗАЩИЩЕННОСТИ ПРИ ЭКСПЛУАТАЦИИ

• 5.1 Сигнализаторы по способу защиты человека от поражения зледтричерким током относятся к классу III по ГОСТ 12.2.007 0-75.

• 8.2 Во время эксплуатации сигнализаторы должны подвергаться ежесменному внешнему осмотру

При внешнем осмотре необходимо проверять :

• наличие и целостность маркировок взрывозащиты и степени защиты;

• - наличие всех крепежных элементов;

• - наличие пломб;

• - отсутствие механических повреждений, влияющих на работоспособность сигналиээ-торос

8 3 Ремонт си'нализатэров должен произчодитьсн я .пс-гаетствии с РД16-407-39 ’Электрооборудование взрывезащищг-чнае. Ремонт’

ТХД ремонту не подлежит.

При ремонте сигнализаторов произвести профилактический осмотр При этом произ вести проверку по п 8.2 и дополнительно проверить состояние средств взрывозащиты в соответствии с чертежом средств взрывозащиты Р(см приложение Г).

8 4 Сброс газа при проверке работоспособности сигнализаторов газовыми смесями должен осуществляться за пределы помещения, согласно ПБ12-245-98 ‘Правилам безопасности в тазовом хозяйстве', утвержденным постановлением ГГТН РФ от 30.11.98 г.

8.5 Требования техники безопасности при эксплуатации баллонов с газовыми смеся 1”.; под давлением должны соответствовать 'Правилам устройства и безопасной экс-■ллуатации сосудов, работающих под давлением’ утвержденным ГГТН РФ от 18.04.95 г (ПБ10-И5-96).

ВНИМАНИЕ! Категорически запрещается проводить заряд аккумуляторной батареи сигнализаторов и питать их от зарядно-питающего устройства во взрывоопасных зонах помещений и наружных установок!

• 9.1 I 1срсд включением сигцализаторов необходимо произвести внешний осмотр а cool встстчии е и.4.2.

• 9.2 Перед включением сишализаторов необходимо произвести заряд аккумуляторной батареи с помощью ЗПУ-1.2-4 согласно ИБЯЛ.436241.005 ПС.

9:3 Схема режимов (заботы приведена на рисунке 9.1. Для каждого режима указано пп наименование и пример индикации на ЖКИ.

• 9.4 Проверка работоспособности сигнализаторов

ВНИМАНИЕ! Если сигнализатор находился в условиях .отличающихся от рабочих перед включением следует выдержать его в упаковке в нормальны х условиях в течение не менее 2 ч.

• 9.4.1 Включить питание сигнализатора В зависимости от предполагаемых условий жсплуатации в сигналы заторе может быть установлен циклический или непрерывны» Ч рхтжим работы ТХД. ' ребуемый режим работы ГХД устанавливается способом включения сигнализаторов в зависимости от исполнения сигнализатора в соответствии с габлицея 9 | Примечания

I Дня включении сигнализатора кнопкой ^включение необходимо нажать кнопку «включение» (10) | см. рисунок 4.1) и удерживать ее в нажатом состоянии в течение не менее 2с. 11осле отпускания кнопки произойдет срабатывание световой в звуковой сигнализации и включение ЖКИ. сигнализатор прейдет в режим измерения.

2 Для включении сигнализатора комбинацией кнопок «включение», «красная). необходим', нажать красную кнопку, нажать кнопку включения (10) (см. рисунок 4.1) н удерживать их а нажатом состоянии в течение не менее 2 с, затем отпустить кнопку включения и через 1 с после этого отпустить красную кнопку.

После отпускания кнопок произойдет срабатывание Жуковой и световой сигнализации я включение ЖКИ, сигнализатор перейдет в режим измерения

В режиме измерения в циклическом режиме работы ГХД на ЖКИ индицируется зав ichhb концентрации .в % HKI1P (% объемной доли), знак «%» индицируется периодически, знак

десятичной точки - постоянно..

В режиме измерения в непрерывном режиме работы ТХД на ЖКИ. индицируется значение концентрации в % НКПР (% объемной доли), знак «%» индицируется постоянно, знак леев точной точки периодически.

Примечания

1 Циклический режим работы ГХД рекомендуется использовать ггря длительном ясполь зовании прибора в качестве средства защиты человека и объектов при выполнении пролов жигельных работ в рабочей зоне с возможным появлением горючих газов и паров. В а том случае обеспечивается время непрерывной работы сигнализатора в соответствии с п.2.18 настоящего РЭ

з-1спрер'оз;<ы« .хкчи рззбз.....      .-чо, ..нцу-ст;;* зчшзизЗ» 4>Aai ь дл:з увеличения бзКПю-

дезЧствия срабатывания. которое требуется. как правило. яри крвтяовремеззззых замерах (контроль -годержання < ирючих гаюч а баллонах - для СП -2О-ОЗК. периоличеекззе замеры загазованности в люках, колодцах и т.д).

При использовании постоянно включенного непрерывного режима работы ТХД время непрерывной работы сигнализатора ао разряда аккумуляторной батареи на греть меньше укатанного в п.2.18 настоящего РЭ. так кая потребляемая сигнализатором в этом режззмс мощность возрастает.

Для выключения сигнализатора необходимо нажать кнопку «включения» (10; (см. рисунок 4.1) и не отпускать ее в течение з менее 3 с.

• 9.4.2 Для проверки напряжения аккумуляторной батареи, установленных порогов сигнализации, пл? перехода з меню пользователя необходимо нажать на красную кнопку нс ранее, чем через 15 с после включения литзи.их. при этом на ЖКИ выводится значение напряжение на аккумуляторной батарее. В (см. рисунок 9.1. зежим Г11).

При повторном нажатии из красную кнопку на ЖК!1 выводзпея установленное '.значение пн рога "Порог Г в % НКПР (% объемной доли). Для вывода значения "Порог 2" необходимо в З'рстий раз нажать на красную кнопку. Возврат в режим измерения происходит автоматически через несколько секунд или при нажатии красной кнопки.

• 9.5 Изменение порогов сигнализации

• 9.5.1 Для изменения значений порогов сигнализации необходимо

• 1) нажать синюю, затем белую кнопки, удерживать их "в течение не менее 4 с, после отпуска ния отпускания кнопок убедиться, что сигнализатор перешел в режим установки значения «Порог 1»(режим УI,рисунок9.1);

• 2) нажатием кнопок синей (уменьшение) и белоз! (увеличение) установить значение индикации равным требуемому значению «Порог 1».

• 3) нажать красную кнопку, после ее отпускания вырабатывается короткий звуковой сигнал, свидетельствующий о вводе нового значенззя «Порог |зз и переходе к режиму установки значения «Порог 2» ( в режим У2. рисунок 9.1). который устанавливается аналогично

ВНИМАНИЕ! > При попытке установки значения «Порог I» большего, чем значение «Г1орог2» после нажатия красной кнопки на ЖКИ выводится сообщение АВАРИЯ и введенное значение «Порог 1» не запоминается.

• 9.6 Корректировку нуля и чувствительное™ сигнализатора по ПГС проводить не ранее, чем через 3 мин после включения

• 9.7 Для контроля содержания горючих газов и паров в баллонах укрепить БД сигнализатора СГТ-20-03К в приспособлении для контроля содержания горючих газов и паров в баллонах.

• 9.8 Ды сигнализаторов СГГ-20Р подключить трубку ПВХ с мехом резиновым, газо-збор-ником и клапаном, как показано на рисунке 92.

• 9.9 При работе с отбора пробы (УОП) подключить его к сигнализатору, и* показано на рисунке 9.3.

Таблица 9.1

Продолжение таблицы 9. Г

юбки зльноапи

белая

10 ПОРЯДОК РАБОТЫ

• 10.1 При срабатывании сигнализации "Порог 1* и "Порог 2" обслуживающий персонал должен действовать в соответствии с действующими инструкциями

• 10.2 При срабатывании сигнализации разряда аккумуляторной батареи необходимо выключить питание сигнализаторов и произвести заряд аккумуляторной батареи в соответствии с разделом 11.

Примечание - Для выключения сигнализаторов необходимо нажать кнопку включения и не Отпускать эе з течение не менее 3 с.

• 10.3 При срабатывании сигнализации обрыва (перегорания) ТХД необходимо проверить соединение проводников е кабеле связи с БД или произнести работы по. замене ТХД е соответствии с разделом 11.

• 10.4 При анализе проб воздуха в труднодоступных местах поместить га-эозаборник, удерживая его за соединительную трубку, в необходимую точку контроля и прокачивать воздух с помощью меха резинового до получения vc-

• -

тойчивых показаний концентрации. •

• 10.5 При работе е условиях атмосферных осадков необходимо предохранить ТХД от попадания капель на стакан из бронзового порошка или подавать пробу на сигнализатор с помощью УОП или меха резинового и газозаборнииа (см. рисунки 9.2. 9.3).

ВНИМАНИЕ!

• 1. Работа с сотовым телефоном ближе 30 см от корпуса сигнализатора может привести к ложному срабатыванию, сигнализатора.

• 2. Пластмассовый защитный колпачок (16) (см. рисунок 4.1) предохраняет металлический корпус ТХД от возможного прикосновения к поверхности, имеющей большой электростатический потенциал, что может привести к от- . ключению сигнализатора, но повреждения сигнализатора при этом не происходит.

11 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

11.1В процессе эксплуатации сигнализатора необходимо проводить следующие контрольно-профилактические работы:

• 1) заряд аккумуляторной батареи; 2) корректировку показаний;

• 3) замену ТХД (при необходимости); 4) поверку.

• 11.2 Заряд аккумуляторной батареи

• 11.2.1 Заряд аккумуляторной батареи проводить по мере необходимости согласно ИБЯП.436241.005-01 ПС.

• 11.2.2 Для сохранения разрядной емкости аккумуляторной батареи ев заряд необходимо проводила при температуре окружающей среды (20 ± 5) °C.

• 11.2.3 Зарядно-литзющее устройство (ЗЛУ) обеспечивав г снижение заряжаемого тока, когда аккумулятор полностью заряжен, поэтому позволяет дозаря-жатъ не полностью заряженные аккумуляторы, исключая их перезаряд.

• 11.2.4 Если систематически дозаряжать не полностью разряженную аккумуляторную батарею, то отдаваемая ею емкость снижается, поэтому предпочтительный оежим эксплуатации - полный раэрдд аккумуляторной батареи (до срабатывания сигнализации разряда аккумуляторной батареи сигнализатора).а затем полный цикл заряда от ЗЛУ.

• 11.2.5 Перед зарядом аккумуляторной батареи сигнализатора необходимо:

• 1) выключить сигнализатор;

• 2) вынуть заглушку, закрывающую зарядное гнездо;

• 3) включить ЗПУ а сеть переменного тока, убедиться а свечении светодиода ;

• 4) аставить штекер ЗПУ в гнездо сигнализатора, убедиться в гашении светодиода .

• 11.2.6 Зарядить аккумуляторную батарею согласно ИБЯЛ.436241.005-02ЛС.

. Примечание - При установке в сигнализатор аккумуляторов емкостью 1,4,

• 1,6 или 1,8 А’ч длительность заряда от ЗПУ должна быть увеличена до 18, 2.0 и 22 ч соответственно.

11.3 Корректировка показаний

• 11.3.1 Корректировку показаний производить не реже 1 раза в 6 месяцев и после замены ТХД.                                      - ■

Внимание! Корректировку показаний сигнализаторов СГГ20-03К при исполь- . зовании их для контроля содержания горючих газов и паров в баплонах проводить 1 раз а месяц.

8НИЙАЛИ.. &c«w сшщжжмиФ в коитоолируемой соме »«•««  ■• ><«»чг«|и;

каталитически екгшише алеминш ТХД (мм. фосфора. нымьяка ь>о-;ч.  :,i,-..« z «■

соединение). псьаывжот уровень ЛДК. норияруемых ГОСТ 12 1.005-88 го «оже? ч>э никнуть необходимость о более частой корректировка показаний сигнализатор»

• 11.3.2 При проведении корректировки показаний долина бить соблолены условия по п А. 4.1

• 11.3.3 Для корректировки показаний использовать ЛГС. характеристики которых указаны в таблице Н 1

  Таблица 11.1

  		Единица	Характеристика ПГС			Нойер ПГС-
  It	Компонент-	физиче-	Содержание	Пределы	Пределы	ГСО по Гос- i
  ПГС	май состав	ской	определив-	допус-	допускав-	реестру или !
  		ееличи-	кого кои-	каеного	мой по-	обозначение .
  		ны	пснемтз	отхлоне-	грежносты	мтд
  				НИЯ	аттестации
  1		Воздух кл. 1		ГОСТ 17433-80
  2	СЯ,-воздух	56 НКПР	47.9	+ 1.1	+ 0.8	3906-87
  		й (об)	(2.11)	(0.06)	(0.04)	. I ...... ____ . . 1

  Примечание - Допускается аивсто ПГС » 1 использовать атмосферный аозду■ ~ соотввтстзуздий требованиям ГОСТ 12.1.005-8? «ССБТ Обвив санитарно-гигиенические требования х воздуху рабочей зоны».

• 11.3.4 Для проведения корректировки показаний собрать схему в соответствии С рисунком 11.1.

• 11.3.5 Для корректировки нулевых показаний необходимо

• 1) подать на сигнализатор ПГС Ж 1 или выдержать сигнализатор на атмосферно* воздухе s течение 3 мин;

• 2) убедиться е установлении показаний сигнализатора, после чего одновременно нажать синоо и красну» кнопки и удерживать их в течение не менее 4 с. (Спустить кнопки,после звукового сигнала, свидетельствуйкего об окончании корректировки нуля сигнализатор переходит з релин измерения

• 11.3.6 Для корректировки чувствительности сигнализатора необходимо

• 1) подать на сигнализатор ПГС » 2 в течение 3 мин.

• 2) убедиться в установлении показаний сигнализаторе, после чего одноэоемен-но нажать балу» и красну» кнопки и удерживать их в течение не иенее 4 с. после отпускания кнопок по показаниям ЖКИ проконтролировать, что сигнализатор перевел

в режим корректировки чувствительности (режим К2. рисунок 9.1):

• 3) нажатием кнопок синей (уменьшение) и белой (увеличение) установить значение индикации равным паспортному значений концентрация поверочного компонента в ПГС й 2;

• 4) нажать красну» кнопку. После отпускания кнопки вырабатывается звуковой сигнал, свидвтельствувяим об окончании корректировки чувствительности сигнализатор переходит в режим измерения.

11.4 Замена ТХД

• 11.4.1 Замену ТХД производить в слеауових случаях

• - при обрыве (перегорании) одного из чувствительных элементов ТХД;

• - при снижении чувствительности ТХД по истечении его срока службы

• 11.4.2 Закону производить следувдни образом:

• 1) снять защитный корпус с ТХД;

• 2) аккуратно выдвинуть ТХД из корпуса (трубхн выносного ЕД) нв длину достаточную для отпайки выводов ТХД;

• 3) отпаять провода от неисправного ТХД и припаять к ссятветстеуздик контактам нового ТХД. подмочив к контакту 4 (или 1) ТХД амперметр или к контрольный точкам 1 и 2 вольтметр в соотзотствин с рисуикда 11.2;

Примечанье - Использовать амперметр с внутренних conoon-. w-»» ня более 0,15 Он. напринар, вольтметр уиилерсальиый |7-30.

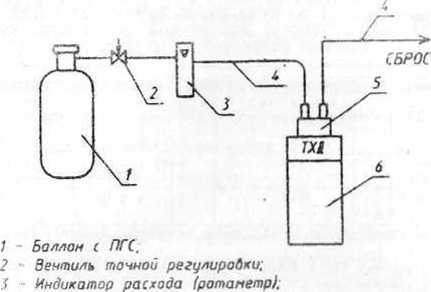

с   Грудка ПВХ M.S;

• 5   Колпачок поверочный.

• 6 - Сигнализатор.

Рцгунок 11.1 ■ Cxetta для проберки сигнализаторов по ПГС

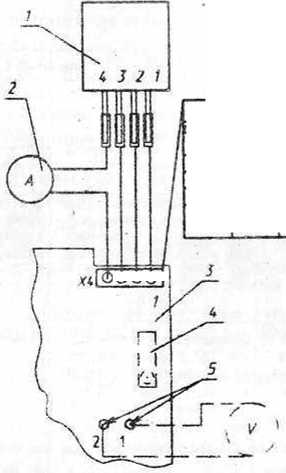

• 1 - ТХД;

• 2 - Амперметр;

J - Сигнализатор (со снятой крышкой);

С - Резистор регулировки тока ТХД.

5 - Контрольные точки для подключения вольтметра

4 I irihriHib СИ1 h.iliMjaioU. ii;»b 11. 1 мл¹ •.>.. ,»ч.и<:м. двикк;. .ь:; и> пищ у ih;;jh поря установить ток ГХД по включенном со< >чнищ (1ХД включен о течении примерно 7 с, затем на такое же время отключ.чн к:ч). Значения к»> ГХД приводгти в таблице 11.2.

Таблица 11.2

5) выключить сигнализатор, отсоединить амперметр, подпаять провод к выводу 1 ГХД;

Таблица 12.1

Продолжение таблицы 12.1

0о всех остальных случаях ремонт сигнализатора производить в специали

зированных мастерских или на предприятии-изготовителе.

• 13 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

  • 13.1 Сигнализаторы транспортируются в транспортной тара предприятия-изготовителя, в крытых |ранспсотных средствах.

  • 13.2 Условия транспортирования сигнализаторов :

• 1) температура окружающего воздуха от минус 50 до плюс 50 °C;

• 2) относительная влажность окружающего воздуха до (95 + 3) % при температуре 35 °C;

• 3) транспортная тряска с ускорением 30 м/с’ при частоте от 10 до 120 ударов в минуту.

• 13.3 Хранение сигнализаторов должно соответствовать условиям группы 1 по ГОСТ 15150-69. Данные условия хранения относятся к хранилищам изготовителя и потребителя.

Воздух помещений, в которых хранятся сигнализаторы, не должен содержать вредных примесей, вызывающих коррозию.

• 13.4 При подготовке сигнализаторов к эксплуатации после транспортирования, либо находящегося в условиях, резко отличающихся от рабочих, необходимо выдержать его в нормальных условиях в течение 24 ч.

• 14 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

  • 14.1 Изготовитель гарантирует соответствие сигнализатора требованиям ИБЯЛ.413531.009 ТУ-2001 при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

  • 14.2 Гарантийный срок эксплуатации - 12 месяцев со дня отгрузки сигнализатора потребителю.

Гарантийный срок эксплуатации может быть продлен изготовителем на время. затраченное на гарантийный ремонт сигнализатора, о чем делается отметка в руководстве по эксплуатации.

Гарантийный ремонт и сервисное обслуживание сигнализаторов проводит ФГУП "СПО "Аналитприбор".

Адрес предприятия: Россия, 214031, г. Смоленск, ул. Бабушкина, 3, ;

тел. 31-32-39

• 15 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

  • 15.1 Изготовитель регистрирует все предъявленные | кламации и их содержание.

• 15.2 При отказе е работе или мгиспраиностм сигнализатор а период гарантийных обязательств потребителем должен быть составлен акт о необходимости ре-

моша и отлраки сигнализатора предприятию-изготовителю или вызова его представителя. Претензии « качеству аккумуляторов направлять изготовителю

• 15.3 Изготовитель производит ггусхо-мэладочные работы и послегарантийный ремонт сигнализатора по отдельным договорам

• 16 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

!6.1 Сигнализатор горючим ‘азов СГГ-2021              (113531 ООЭ.^С^'

заводской номер /О/S' дата изготовления Г иИШП asnfeaneH и принят а соответствий с обязательными требованиями государственных стандартов, ИБЯЛ .413531.009 ТУ-2001, действующей технической документацией н признан

3 сигнализатор уетановг». i аккумуляторы емкостью_ Начальник       > ■"                       *-

год. месяц, число

6 j / U И Ши ZUIK3

год. месяц, число

17 CBWETEJSbCTBO OS УПАКОВЫВАНИИ

• 17.1 Сигнализатор горючих газов СГТ-20__ИБЯЛ.413531.008___

заводской номер_______упакован на ФГУП 'СПО "Аиалитпрмбор' согласно

требованиям, предусмотренным в дойг,тау»щей тахнической документации

должность

I -5 год. Месяц, nmckp J ’ I

1« СВЕДЕНИЯ ОБ ОТГРУЗКЕ

• 18.1 Дате слтрузкм ставится из этикетка. Этикетку сохранять до конца гарантийного

срока

Приложение А

(обязательное)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Сигнализаторы горючих газов СГГ-20

Католика поверки

Настоящая методика поверки распространяется на сигнализаторы горючих 14303 СГГ-20 (в ддльнвйиек сигнализаторы) и устанавливает методику их первичной поверки при выпуске из производства, после ремонта и периодической позерки в процессе эксплуатации.

Межповерочный интервал - I год.

А.1 Операции поверки

А.1.1 При проведении поверки-должны быть выполнены операции в соответствии с таблицей А.1.1.

Таблица А.1.1

А.1.2 При получении отрицательных результатов при проведении тон или иной операции поверка сигнализаторов прекращается.

А.2 Средства поверки

в.2. ! При проведении поверки должны быть применены средства,

г.манные s таблице А. 2.1.

Таблица А.2.1

.                         А.З. Требования безопасности

А. 3,1 При проведении поверки должны быть соблюдены следующие требования безопасности :                '        ’       .

• 1) должна выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу III ГОСТ 12.2.007.0-75,

• 2) должны выполняться требования техники-безопасности в соответствии с " Правилами устройства и безопасной эксплуатацией сосудов, работающих под давлением" <П6 10-115-96) утверждёнными ГОСГОРТЕХНАДЗОРОМ РОССИИ 18.04.95:

• 3) не допускается сбрасывать ПГС в .атмосферу рабочих помещений:

4> помещение должно быть оборудовано приточно-вытяжной вентиляцией:

• 5) в помещении запрещается пользоваться открытым огней и курить;

• 6) к пооеока допускаются лица, изучившие ЮЛ.413531,009 РЭ и проведаие необходимый инструктаж,

,  ‘                      А. 4 Условия поверки

А.4.1 При проведении поверки должны быть соблюдены следующие условия: •

• - температура окружающего воздуха. ° С                    (20 ± 5):

• - относительная влажность. %                             30 - 80:

• - атмосферное давление. кПа (мм рт. ст.) (84 - 10б.7)((630 - 800));

• - расход ПГС-ГСО. л/мин                                 (0,5 ± 0.2):

• - время подачи ПГС-ГСО. в'-ли не оговорено особо, мин             3,

• - питание сигнализатора проводить от ЗЛУ;

механические воздействия, наличие пыли, агрессивные принеси, внешние электрические и магнитные поля (кроме поля Земли) должны быть исключены..

А.5 Подготовка к поверке

А.5.1 Перед проведением поверки необходимо выполнить следующие подготозительмыв работы.                   г

выполнить мероприятия по обеспечению условий безопасности;

баллоны с ПГС-ГСО выдержать при температуре позерки не менее 24 ч; выдержать сигнализаторы при температуре позерки в течение 2 ч.

• -  снять колпачок защитный с датчика;

• -  надеть колпачок поверочный.

А.6 Проведение поверки

А.6.1 Внешний осмотр

А.6.1.1 При внешнем осмотре сигнализаторов должно быть установлено:

• 1) отсутствие внешних, механических повреждений (царапин, вмятин и др.), влияющих на работоспособность сигнализаторов;

• 2) наличие пломб;

• 3) проверить комплектность сигнализатоооа согласно разделу 3 (при выпуске из производства);

• 4) наличие маркировки сигнализаторов согласно разделу 5 руководства по эксплуатации;

• 5) исправность кнопок управления.

А.6.2 Опробование

А.6.2.1 Проверка работоспособности

Проверку работоспособности проводить согласно разделу 9.

А.6 3 Определение метрологических характеристик

Состаз.и характеристики ПГС-ГСО даны в приложении Б.

Собрать схему поверки согласно рисунку 11.1.

А.6.3.1 Определение абсолютной погрешности сигнализаторов

А.6.3 1 2 Определение абсолютной погрешности проводить при подаче ПГС Ns№ 1 - 2 - 3 - 2.

При подаче каждой ПГС фиксировать показания сигнализатора.

А.6.3.1.3 Значение абсолютной погрешности сигнализаторов з каждой точке проверки определять по формуле

Д = М-Сп.                                                    (А.6.1)

где N - показания сигнализатора, % НКПР (% объемной доли),

Сл - паспортное значение концентрации поверочного компонента в ПГС в соответствующих точках проверки % НКПР (% объемной доли).

А.6.3.1 4 Результат поверки считается положительным, если значение абсолютной погрешности в каждой точке проверки соответствует требованиям п. 2.7 и при подаче ПГС № 2 (ПГС Ns 3 - для сигнализаторов СГГ-20М, СГГ-20-01М, СГГ-20-02М) сигнализатор срабатывает.

’А.6.3.2 Определение времени срабатывания сигнализаторов

А.6.3 2 1 Определение времени срабатывания сигнализаторов проводить для порога срабатывания «Порог 2» в следующей последовательности^

• 1) установить значение «Порог 2» парным 30 % НКПР (об. доли 1.32 %);

• 2) выдержать сигнализатор на атмосферном воздухе, колпачок поверочный на ТХД ’ не надевать;

• 3) прижать колпачок поверочный открытым торцом к ровной горизонтальной поверхности, пропускать через него ПГС № 3 в течение 30 с;

26

• 4) n.'uieu. колпачок пп.черочный на 1ХД, включить секундомер. Определи ri. iipitM'.i между моментом прижатии колпачка к ТХД и срабашванном chiналива

А,6. 3.2.2 Сигнализатора считаются годными к применению, если время срабатывания сигнализаторов не превышает 15 с.

А.7 Оформление результатов поверки

А.7.1 Результаты поверки оформляют протоколом произвольной формы.

А.7.2 Сигнализаторы, удовлетворяющие требованиям настоящей методики поверки. признают годными к применению и клеймят путем нанесения оттиска повери-тельного клейма на корпусе сигнализатора, делают соответствующую отметку в ИБЯЛ.413531.009 РЭ (при первичной поверке) или выдают свидетельство о поверке (при периодической поверке) согласно ЛР 50.2.006.

А.7.3 При отрицательных результатах поверки клеймо предыдущей поверки гасят. сигнализаторы не допускают к применению и направляют в ремонт. В руководстве по эксплуатации делают отметку о непригодности и выдают извещение установленной формы согласно ПР 50.2.006 или аннулируют свидетельство о поверке.

Приложение Б

(обязательное)

Технические характеристики ЛГС-ГСО. используемых для поверки сигнализаторов СГГ-20

Примечания

• 1 100 % НКПР - объемная доля 4,40 % (CHJ.

• 2 Допускается получение указанных ЛГС на другом оборудовании при условии обеспечения характеристик, не хуже указанных в приложении Б.

Изготовители и поставщики ПГС-ГСО:

ФГУП "СПО "Аналитприбор"". Россия, г. Смоленск,

ул. Бабуякина, 3,     - т. 31-32-39;

ГЦИ СИ ГУП "ВНИИМ им. Д. И. Менделеева". Россия.

г. Санкт-Петербург, Московский пр-т, 19. т. 315-11-45, факс 327-97-76.

контролируемые сигнзлиза Юртми •,! I ■ 20, СГГ-20Н, СГГ-20Р, СГ Г-20-01. СП-20-02. СГГ-20-02Н. СГГ-20-02К        _______________

2 Мез ко/пгка заиЬпюге!

Сигюлиаяары ОТ-30. СТО-ЗОН err-гор. сгг-гон

<■£>

it-n^CF

Рисунок 4 7 - Гигнплизатсры горючих газоб СГГ-20 внешний бив
