Методика поверки «Счетчики для измерения электрической энергии ЕЕМ» (ИЦРМ-МП-010-20)

УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

Методика поверки

г. Москва

2020 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на счетчики для измерения электрической энергии ЕЕМ (далее - счетчики) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять счетчики до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять счетчики в процессе эксплуатации и/или хранения.

• 1.4 Допускается проведение поверки меньшего числа измеряемых величин в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.5 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации, но не реже одного раза в 8 лет.

• 1.6 Основные метрологические характеристики счетчиков приведены в таблицах 1-8.

Таблица 1 - Метрологические характеристики счетчиков модификаций ЕЕМ-МА370, ЕЕМ-МА770, ЕЕМ-МВ370

Продолжение таблицы 1

Таблица 2 - Метрологические характеристики счетчиков модификаций ЕЕМ-МА371, ЕЕМ-МА771, ЕЕМ-МВ371

Продолжение таблицы 2

Таблица 3 - Пределы допускаемой относительной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5S с симметричными нагрузками

Таблица 4 - Пределы допускаемой относительной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5S с однофазной нагрузкой при симметрии многофазных напряжений

Таблица 5 - Пределы допускаемой относительной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 1 с симметричными нагрузками

Таблица 6 - Пределы допускаемой относительной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 1 с

Таблица 7 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 2 с симметричными нагрузками

Таблица 8 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 2 с однофазной нагрузкой при симметрии многофазных напряжений

2 ОПЕРАЦИИ ПОВЕРКИ

• 2.1 При проведении поверки выполняют операции, указанные в таблице 9.

Таблица 9 - Операции поверки

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки счетчик бракуют и его поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 10.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 10 - Средства поверки

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационную документацию на счетчики и средства поверки.

• 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

• 5.1 При проведении поверки необходимо соблюдать требования безопасности, установленные по ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на счетчики и применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений

• 6.1. При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20±5) °C;

• - относительная влажность воздуха от 30 до 80 %.

• 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный «CENTER» модели 313.

• 7.1. Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационные документы на поверяемый счетчик, а также руководства по эксплуатации на применяемые средства поверки;

• - выдержать счетчик в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства поверки в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого счетчика следующим требованиям:

• 1) Комплектность должна соответствовать руководству по эксплуатации. Все надписи на счетчике должны быть четкими и соответствовать функциональному назначению. На корпусе счетчика должно быть место для навески пломбы.

• 2) Не должно быть механических повреждений корпуса, которые могут нарушить нормальное функционирование счетчика. Стекло дисплея счетчика (при наличии) должно быть прозрачным, не иметь царапин и трещин.

• 3) Счетчик должен иметь все винты, и резьба на них должна быть исправна.

Результаты проверки считать положительными, если выполняются все вышеперечисленные требования.

• 8.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции счетчика проводить при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее -GPT-79803) путем подачи в течение одной минуты испытательного напряжения 4,0 кВ частотой 50 Гц между всеми соединенными зажимами и корпусом счетчика, обернутым в металлическую проводящую фольгу.

Результаты проверки считать положительными, если во время подачи испытательного напряжения не произошло пробоя или перекрытия изоляции.

• 8.3 Опробование

Опробование проводить в следующей последовательности:

• 1) Подключить счетчик к сетевому питанию.

• 2) Проверить функционирование дисплея, кнопок управления и световых индикаторов (при наличии) счетчика в соответствии с руководством по эксплуатации.

• 3) Проверить возможность обмена данными с персональным компьютером (далее - ПК) через цифровые интерфейсы связи (при наличии).

Результаты проверки считать положительными, если дисплей, кнопки управления и световые индикаторы (при наличии) счетчика функционируют в соответствии с руководством по эксплуатации, происходит обмен данными с ПК через цифровые интерфейсы связи (при наличии).

• 8.4 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения счетчика проводить в следующей последовательности:

• 1) Подключить счетчик к сетевому питанию.

• 2) Для счетчиков с дисплеем в меню в разделе «Информация» считать номер версии программного обеспечения (далее - ПО).

• 3) Для счетчиков без дисплея считать номер версии ПО с экрана ПК.

• 4) Проверить соответствие номера версии ПО, отображаемого на дисплее счетчика или на экране ПК, номеру версии ПО, указанному в описании типа на счетчик.

Результаты проверки считать положительными, если номер версии ПО, отображаемый на дисплее счетчика или на экране ПК, не ниже указанного в описании типа на счетчик.

• 8.5 Определение метрологических характеристик

  • 8.5.1. Определение метрологических характеристик счетчиков модификаций ЕЕМ-МА370, ЕЕМ-МА770, ЕЕМ-МВ370

    • 8.5.1.1. Определение приведенной (к номинальному значению) погрешности измерений фазного и линейного напряжений переменного тока, приведенной (к номинальному значению) погрешности измерений вторичного тока трансформатора проводить в следующей последовательности:

• 1) Собрать схему а) или б) (в зависимости от модификации счетчика), представленную на рисунке 1, в соответствии с руководством по эксплуатации.

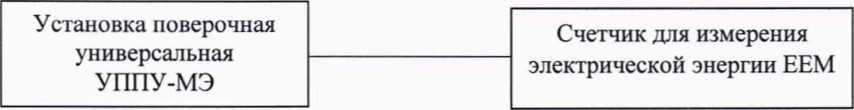

а) для модификаций счетчиков с дисплеем

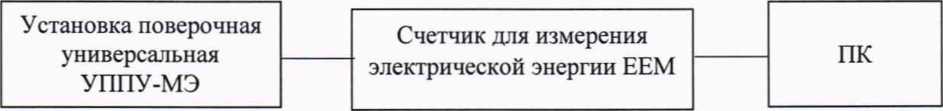

б) для модификаций счетчиков без дисплея

Рисунок 1 - Схемы подключений при определении метрологических характеристик счетчиков модификаций ЕЕМ-МА370, ЕЕМ-МА770, ЕЕМ-МВ370

• 2) Подготовить к работе и включить установку поверочную универсальную УППУ-МЭ (далее - УППУ), поверяемый счетчик, а также вспомогательные средства измерений и оборудование (согласно разделу 3 настоящей методики поверки) согласно их эксплуатационной документации.

• 3) С УППУ подать на измерительные входы поверяемого счетчика испытательные сигналы с характеристиками, приведенными в таблицах 11-13 (при частоте переменного тока 50 Гц).

Таблица 11 - Испытательные сигналы для определения приведенной (к номинальному значению) погрешности измерений фазного и линейного напряжений переменного тока

Таблица 12 - Испытательные сигналы для определения приведенной (к номинальному значению) погрешности измерений вторичного тока трансформатора при номинальном значении силы переменного тока 1 А

Таблица 13 - Испытательные сигналы для определения приведенной (к номинальному значению) погрешности измерений вторичного тока трансформатора при номинальном значении силы переменного тока 5 А

• 4) Считать с дисплея счетчика или с ПК (в зависимости от модификации) измеренные значения фазного и линейного напряжений переменного тока, вторичного тока трансформатора.

• 5) Рассчитать значения приведенной (к номинальному значению) погрешности измерений фазного и линейного напряжений переменного тока, вторичного тока трансформатора по формуле:

уХ = ^%изм ~ *^э • 100                              (1)

■^ном

где Х_изм - значение величины, считанное с дисплея счетчика или с ПК, В (А);

Х_э - значение величины, измеренное УППУ, В (А);

Х_Ном ~ номинальное значение измеряемой величины, В (А).

Результат проверки считать положительным, если полученные значения приведенной (к номинальному значению) погрешности измерений фазного и линейного напряжений переменного тока, вторичного тока трансформатора не превышают пределов, представленных в таблице 1.

• 8.5.1.2. Определение относительной погрешности измерений фазной и трехфазной электрической мощности (активной, реактивной, полной), активной и реактивной электрической энергии прямого и обратного направлений проводить в следующей последовательности:

• 1) Собрать схему а) или б) (в зависимости от модификации счетчика), представленную на рисунке 1, в соответствии с руководством по эксплуатации.

• 2) Подготовить к работе и включить УППУ, поверяемый счетчик, а также вспомогательные средства измерений и оборудование (согласно разделу 3 настоящей методики поверки) согласно их эксплуатационной документации.

• 3) С УППУ подать на измерительные входы поверяемого счетчика испытательные сигналы с характеристиками, приведенными в таблицах 14-17 (при напряжении переменного тока (Уф.ном частотой 50 Гц).

Таблица 14 - Испытательные сигналы для определения относительной погрешности измерений активной и полной фазной и трехфазной электрической мощности, активной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5S

с симметричными нагрузками

Таблица 15 - Испытательные сигналы для определения относительной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5S с однофазной нагрузкой при симметрии многофазных напряжений

Таблица 16 - Испытательные сигналы для определения относительной погрешности измерений реактивной фазной и трехфазной электрической мощности, реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 2 с симметричными нагрузками

Таблица 17 - Испытательные сигналы для определения относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчи-ков класса точности 2 с однофазной нагрузкой при симметрии многофазных напряжений

Примечания - Испытательный сигнал должен подаваться поочередно на каждую фа

зу.

• 4) По истечении времени после подачи сигнала, достаточного для определения относительной погрешности, зафиксировать на дисплее счетчика или на ПК измеренные счетчиком значения активной и реактивной электрической энергии прямого и обратного направлений.

• 5) Рассчитать относительную погрешность измерений фазной и трехфазной электрической мощности (активной, реактивной, полной), активной и реактивной электрической энергии прямого и обратного направлений по формуле:

8Х ₌ Хизм . ₁₀₀

Аэ

где Х_изм - значение величины, считанное с дисплея счетчика или с ПК, Вт (вар, В А, кВт ч, кварч);

Х_э - значение величины, измеренное УППУ, Вт (вар, В -А, кВт ч, квар ч).

• 6) Повторить операции по п. 3)-5) при значениях напряжения переменного тока 0,8 [/_ф

.ном И 1,2-(7ф ном-

Результат проверки считать положительным, если полученные значения относительной погрешности измерений фазной и трехфазной электрической мощности (активной, реактивной, полной), активной и реактивной электрической энергии прямого и обратного направлений не превышают пределов, приведенных в таблицах 14-17.

• 8.5.2. Определение метрологических характеристик счетчиков модификаций ЕЕМ-МА371, ЕЕМ-МА771, ЕЕМ-МВ371

8.5.2.1. Определение приведенной (к номинальному значению) погрешности измерений фазного и линейного напряжений переменного тока проводить в следующей последовательности:

• 1) Собрать схему а) или б) (в зависимости от модификации счетчика), представленную на рисунке 2, в соответствии с руководством по эксплуатации.

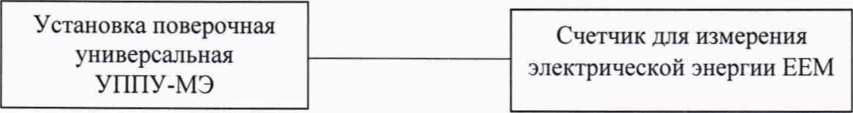

  а) для модификаций счетчиков с дисплеем

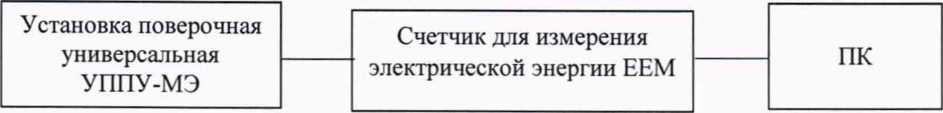

  б) для модификаций счетчиков без дисплея

  Рисунок 2 - Схемы подключений при определении приведенной (к номинальному значению) погрешности измерений фазного и линейного напряжений переменного тока счетчиков модификаций ЕЕМ-МА371, ЕЕМ-МА771, ЕЕМ-МВ371

• 2) Подготовить к работе и включить УППУ, поверяемый счетчик, а также вспомогательные средства измерений и оборудование (согласно разделу 3 настоящей методики поверки) согласно их эксплуатационной документации.

• 3) С УППУ подать на измерительные входы напряжения переменного тока поверяемого счетчика испытательные сигналы с характеристиками, приведенными в таблице 18 (при частоте переменного тока 50 Гц).

Таблица 18 - Испытательные сигналы для определения приведенной (к номинальному значению) погрешности измерений фазного и линейного напряжений переменного тока

• 6) Считать с дисплея счетчика или с ПК (в зависимости от модификации) измеренные значения фазного и линейного напряжений переменного тока.

• 7) Рассчитать значения приведенной (к номинальному значению) погрешности измерений фазного и линейного напряжений переменного тока по формуле (1).

Результат проверки считать положительным, если полученные значения приведенной (к номинальному значению) погрешности измерений фазного и линейного напряжений переменного тока не превышают пределов, представленных в таблице 2.

• 8.5.2.2. Определение приведенной (к номинальному значению) погрешности преобразований выходного напряжения переменного тока катушки Роговского в силу переменного тока проводить в следующей последовательности:

• 1) Собрать схему а) или б) (в зависимости от модификации счетчика), представленную на рисунке 3, в соответствии с руководством по эксплуатации.



а) для модификаций счетчиков с дисплеем

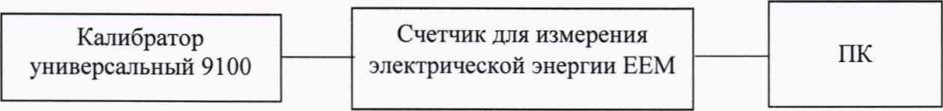

б) для модификаций счетчиков без дисплея

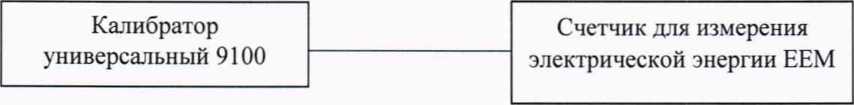

Рисунок 3 - Схемы подключений при определении приведенной

(к номинальному значению) погрешности преобразований выходного напряжения переменного тока катушки Роговского в силу переменного тока счетчиков модификаций ЕЕМ-МА371, ЕЕМ-МА771, ЕЕМ-МВ371

• 2) Подготовить к работе и включить калибратор универсальный 9100 (далее - калибратор), поверяемый счетчик, а также вспомогательные средства измерений и оборудование (согласно разделу 3 настоящей методики поверки) согласно их эксплуатационной документации.

• 3) С калибратора подать на измерительные входы для подключения катушки Роговского испытательные сигналы с характеристиками, приведенными в таблице 19 (при частоте переменного тока 50 Гц).

Таблица 19 - Испытательные сигналы для определения приведенной (к номинальному значению) погрешности преобразований выходного напряжения переменного тока катушки Роговского в силу переменного тока

• 4) Считать с дисплея счетчика или с ПК (в зависимости от модификации) значения силы переменного тока.

• 5) Рассчитать значения приведенной (к номинальному значению) погрешности преобразований выходного напряжения переменного тока катушки Роговского в силу переменного тока по формуле:

J — П • k

у/ ₌ _пок^--э_ . ₁₀₀

*HOM

где /_пок - значение силы переменного тока, считанное с дисплея счетчика или с ПК, А;

U₃ - значение напряжения переменного тока, воспроизведенное с калибратора, мВ;

к - коэффициент преобразования выходного напряжения переменного тока катушки Роговского в силу переменного тока, А/мВ;

/_ном - номинальное значение силы переменного тока при подключении через катушку Роговского, А.

Результат проверки считать положительным, если полученные значения приведенной (к номинальному значению) погрешности преобразований выходного напряжения переменного тока катушки Роговского в силу переменного тока не превышают пределов, представленных в таблице 2.

• 8.5.2.3. Определение относительной погрешности измерений фазной и трехфазной электрической мощности (активной, реактивной, полной), активной и реактивной электрической энергии прямого и обратного направлений проводить в следующей последовательности:

• 1) Собрать схему а) или б) (в зависимости от модификации счетчика), представленную на рисунке 4, в соответствии с руководством по эксплуатации.

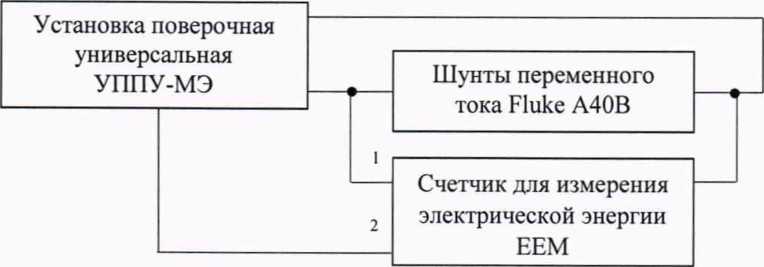

  а) для модификаций счетчиков с дисплеем

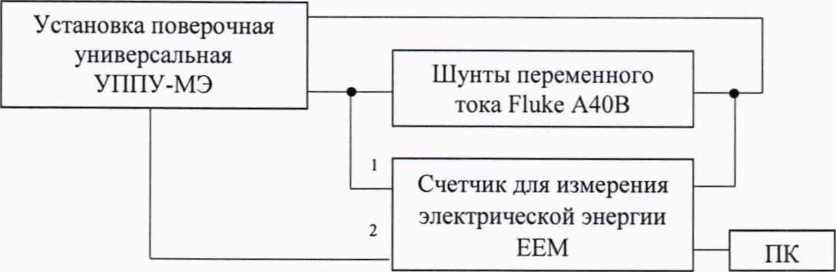

  б) для модификаций счетчиков без дисплея

• 1 - вход для подключения катушки Роговского;

• 2 - вход напряжения.

Рисунок 4 - Схемы подключений при определении относительной погрешности измерений фазной и трехфазной электрической мощности (активной, реактивной, полной), активной и реактивной электрической энергии прямого и обратного направлений счетчиков модификаций ЕЕМ-МА371, ЕЕМ-МА771, ЕЕМ-МВ371

• 2) Подготовить к работе и включить УППУ, шунты переменного тока Fluke А40В (далее - шунты), поверяемый счетчик, а также вспомогательные средства измерений и оборудование (согласно разделу 3 настоящей методики поверки) согласно их эксплуатационной документации.

• 3) С УППУ подать на измерительные входы напряжения переменного тока поверяемого счетчика значение напряжения переменного тока Гф._НОм частотой 50 Гц.

• 4) С УППУ подать через шунты на измерительные входы для подключения катушки Роговского испытательные сигналы с характеристиками, приведенными в таблицах 20-23 (при частоте переменного тока 50 Гц).

Таблица 20 - Испытательные сигналы для определения относительной погрешности измерений активной и полной фазной и трехфазной электрической мощности, активной электрической энергии прямого и обратного направлений для счетчиков класса точности 1 с симметричными нагрузками

Примечания

• 1 Знаком «Ь» обозначена индуктивная нагрузка.

• 2 Знаком «С» обозначена емкостная нагрузка.

• 3 к_ш - коэффициент преобразования силы переменного тока в напряжение пере-менного тока шунта, А/мВ.

Таблица 21 - Испытательные сигналы для определения относительной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 1 с однофазной нагрузкой при симметрии многофазных напряжений

Продолжение таблицы 21______________________________________________________

Примечания

• 1 Знаком «L» обозначена индуктивная нагрузка.

• 2 Испытательный сигнал должен подаваться поочередно на каждую фазу.

• 3 к_ш - коэффициент преобразования силы переменного тока в напряжение пере-менного тока шунта, А/мВ.

  менного тока шунта, А/мВ.

Таблица 22 - Испытательные сигналы для определения относительной погрешности измерений реактивной фазной и трехфазной электрической мощности, реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 2 с симметричными нагрузками

Таблица 23 - Испытательные сигналы для определения относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчи-ков класса точности 2 с однофазной нагрузкой при симметрии многофазных напряжений

Примечания

• 1 Испытательный сигнал должен подаваться поочередно на каждую фазу.

• 2 к_ш - коэффициент преобразования силы переменного тока в напряжение пере-

• 5) По истечении времени после подачи сигнала, достаточного для определения относительной погрешности, зафиксировать на дисплее счетчика или на ПК измеренные счетчиком значения активной и реактивной электрической энергии прямого и обратного направлений.

• 6) Рассчитать относительную погрешность измерений фазной и трехфазной электрической мощности (активной, реактивной, полной), активной и реактивной электрической энергии прямого и обратного направлений по формуле:

у — X • —

^ЛИЗМ ^Лэ ь

5Х = -------• 100                              (4)

X ■ —

^лэ ь

где Х_изм - значение величины, измеренное поверяемым счетчиком, Вт (вар, В А, кВт ч, кварч);

Х_э - значение величины, измеренное УППУ, Вт (вар, В -А, кВт ч, квар ч);

к_ш - коэффициент преобразования силы переменного тока в напряжение переменного тока шунта, А/мВ;

к - коэффициент преобразования выходного напряжения переменного тока катушки Роговского в силу переменного тока, А/мВ.

• 7) Повторить операции по п. 3)-6) при значениях напряжения переменного тока 0,8-.ном и 1,2-С/ф .ном-

Примечание - При расчете относительной погрешности измерений фазной и трехфазной активной и реактивной электрической мощности, активной и реактивной электрической энергии учитывать, что счетчик сдвигает угол фазового сдвига между током и напряжением на 90° для компенсации угла фазового сдвига между первичным током и вторичным напряжением катушки Роговского.

Результат поверки считать положительным, если полученные значения относительной погрешности измерений фазной и трехфазной электрической мощности (активной, реактивной, полной), активной и реактивной электрической энергии прямого и обратного направлений не превышают пределов, приведенных в таблицах 20-23.

• 9.1 Положительные результаты поверки счетчика оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, и нанесением знака поверки.

• 9.2 Знак поверки наносится на корпус счетчика и в свидетельство о поверке.

• 9.3 При отрицательных результатах поверки счетчик не допускается к применению до выяснения причин неисправностей и их устранения. После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки -окончательные.

• 9.4 Отрицательные результаты поверки счетчика оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а счетчик не допускают к применению.



  М. С. Казаков

  М. М. Хасанова



Технический директор ООО «ИЦРМ»

Инженер I категории ООО «ИЦРМ»

19
