Методика поверки «импульсные источники питания постоянного тока SPS-1230, SPS-1820, SPS-3610, SPS-606» (Код не указан!)

Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 8,2.

Все средства поверки должны быть исправны и поверены.

Требования к квалификации поверителей

К поверке источников питания постоянного тока доп^^скают лиц, аттестованных на право поверки средств измерений электрических величин и прошедших обучение работе с источниками питания.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже IIL

. 8.3 Требования безопасности При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80,

ПОТ РМ-016-2001 РД 153-34.0-03.150-00 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок».

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки и источники питания.

Условия поверки и подготовка к ней

8.4.1При проведении поверки должны соблюдаться следующие условия:

• -  температура окружающей среды, °C

“ относительная влажность воздуха, % атмосферное давление, кПа

• -  электропитание - однофазная сеть, В

• 8.4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  8.5

  8.5.1

Проведение поверки

Внешний осмотр

При внешнем осмотре устанавливается комплектность источников питания постоянного тока. На корпусе источников питания постоянного тока не допускается наличие механических повреждений, влияющих на работоспособность. Сетевой кабель не должен иметь повреждений изоляции.

• 8.5.2 Опробование

  22

  яр



Подготавливают источники питания постоянного тока к работе согласно руководству по эксплуатации. Подключают к ,, выходу источника питания нагрузку и проверяют наличие выходного напряжения и тока и возможность их регулировки.

• 8.5.3 Определение метрологических характеристик

• 8.5.3 Л Определение основной абсолютной погрешности измерения (установки) выходного напряжения.

Погрешность измерения выходного напряжения определяется путем измерения выходного напряжения вольтметром В7-34А при токе нагрузки, равном 0,8 1макс в режиме стабилизации напряжения.

Структурная схема соединения приборов приведена на рис. 1.

Рис. 1, Структурная схема измерения основной относительной погрешности измерения (установки) выходного напряжения. VI - вольтметр напряжения питания Э533.

V2 - вольтметр выходного напряжения В7-34А.

Rh - реостат нагрузки РПС-2 (4,5 Ом - 8 шт., 22 Ом - 2 шт.).

Погрешность определяется в точках: 1,0; 0,9; 0,7; 0,5; 0,3; 0,1 от максимального значение выходного напряжения с остановками не менее 10 с в каждой из перечисленных точек:

Установить регуляторами выходного тока источника питания максимальное значение.

Установить реостатом Rh по индикатору источника питания значение выходного тока: 24А для SPS4230, 16 А для SPS-1820, 8 А для SPS-3610 и 4,8 А для SPS-606.

Изменяя выходное напряжение регуляторами источника питания по встроенному цифровому индикатору и изменяя сопротивление нагрузки для поддержания заданного тока провести измерения в указанных точках.

По результатам поверки для каждой поверяемой точки вычислить погрешность измерения выходного напряжения по формуле: Ai=(Ui-Uiv2)

где Ui - показание, считанное с цифрового индикатора источника питания в i-ой точке. В; Uiv2 ~ показание, считанное с вольтметра V2 в i-ой точке, В.

- Основная абсолютная погрешность не должна превышать для всех результатов измерений: ±(0,_005xUi + 0,02) В для источников питания SPS-1230 и SPS-1820;

±(0,005xUi ± 0,2) В для источников питания SPS-3610 и SPS-606, Нормируемые значения абсолютной погрешности измерения выходного напряжения

8.53.2 Определение нестабильности выходного напряжения при изменении напряжения питающей сети на ±10 % от номинального напряжения в режиме стабилизации напряжения.

Поверка производится дифференциальным вольтметром В2-34 в режиме измерения приращений напряжения при значениях выходных напряжений, равных 0,1 Пмакс и Пмакс и токе нагрузки равном 0,81макс,

Структурная схема соединения’ приборов приведена на рис. 2.

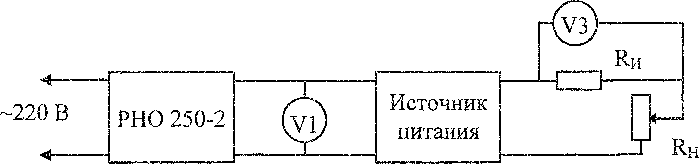

Рис. 2. Структурная схема измерения нестабильности выходного напряжения от изменения напряжения питающей сети и тока нагрузки в режиме стабилизации напряжения.

VI - вольтметр напряжения питания Э533.

V2 - дифференциальный вольтметр для измерения нестабильности выходного напряжения В2-34.

Rh ~ реостат нагрузки РПС-З (4,5 Ом ™ 8 шт., 22 Ом - 2 шт.).

Установить регуляторами выходного тока источника питания максимальное значение.

Поочередно установить регуляторами выходного напряжения источника питания по встроенному индикатору значения Пмакс и Q, 1 имакс:

Установить реостатом по индикатору источника питания значение выходного тока: 24 А для SPS-1230, 16 А для SPS“1820, 8 А для SPS-361O и 4,8 А для SPS-606.

При номинальном напряжение питающей сети установить дифференциальный вольтметр В2-34 в режим измерения приращений напряжения;

Плавно изменить напряжение питающей сети с помощью автотрансформатора РНО 250-2 от номинального до +10 % (242 В), затем от номинального до минус 10 % (198 В).

Измерение нестабильности выходного напряжения производить через 5 мин. после установки напряжения питающей сети по изменению показании дифференциального вольтметра В2-34 относительно показаний при номинальном напряжении питающей сети.

Нестабильность выходного напряжения от изменения напряжения питающей сети на +10 % от номинального значения не должна превышать +5 мВ для всех результатов измерений.

8.5.33 Определение нестабильности выходного напряжения при изменении тока в нагрузке от 0,91мак.с до 0 в режиме стабилизации напряжения.

Поверка производится дифференциальным вольтметром В2-34 в режиме измерения приращений напряжения при значении выходного напряжения, равного Пмакс и токах нагрузки равных 0,91макс и Oi

Структурная cxCiMa соединения приборов приведена на рис. 2. Установить регуляторами выходного тока источника питания максимальное значение.

Установить регуляторами выходного напряжения источника питания по встроенному цифровому индикатору максимальное значение: 12 В для SPS-1230, 18 В для SPS-1820, 36 В для SPS-3610 и 60 В для SPS-606.

Установить реостатом нагрузки по индикатору источника питания ток равный 0,9 1макс: 27 А для SPS-1230, 18 А для SPS-1820, 9 А для SPS-3610 и 5,4 А для SPS-606.

Установить дифференциальный вольтметр В2-34 в режим измерения приращений напряжения.

Отключить нагрузку от источника питания.

L.................

Измерение нестаб.йльности выходного напряжения производить через 5 мин. после установки тока нагрузки равных 0,9 1макс и 0 по изменению показании дифференциального вольтметра В2-34 относительно показаний при токе нагрузки 0,91макс.

Нестабильность выходного напряжения не должна превышать ±(0,003xUycr + 5) мВ.

Нормируемые значения нестабильности выходного напряжения: ±5,036 мВ для SPS-1230, ±5,054 мВ для SFS-1820, ±5,108 мВ для SPS-3610 и ±5,18 мВ для SPS-606.

8.5.3.4 Определение уровня пульсаций выходного напряжения в режиме стабилизации напряжения.

Поверка производится вольтметром ВЗ-57 при значении выходного напряжения, равного Омаке и токах нагрузки равных 0,9 1макс и 0.

ПРИМЕЧАНИЕ. При проверке пульсаций выходного напряжения и тока необходимо минимизировать влияние помех на результаты измерений. Для этого необходимо применять измерительный шнур с минимальной индуктивностью общего провода (менее 0,1 мкГн), минимизировать площади контуров измерительных цепей, не проводить .измерения вблизи источников электромагнитных излучении (телевизор, монитор компьютера, радиопередающие устройства и т.п.).

Структурная схема соединения приборов приведена на рис. 3.

Рис. 3. Структурная схема измерения пульсации выходного напряжения в режиме стабилизации напряжения. VI - вольтметр напряжения питания Э533.

V2 - вольтметр для измерена пульсации выходного напряжения ВЗ‘“40.

Rh ~ реостат нагрузки РПС-2 (4,5 Ом - 8 шт., 22 Ом - 2 шт.).

Установить регуляторами выхЪдного напряжения источника питания по встроенному цифровому индикатору максимальное значение: 12 В для SPS-1230, 18 В для SPS-1820, 36 В для SPS-3610 и 60 В для SPS-606.

Установить реостатом нагрузки по индикатору источника питания ток равный 0,9 1макс: 27 А для SPS»1230, 18 А для SPS-1820, 9 А для SPS-3610 и 5,4 А для SPSA06,

Отключить нагрузку от источника питания.

Измерение, пульсаций выходного напряжения производить через 5 мин. после установки тока нагрузки равных 0,9 1макс и 0 по показаниям вольтметра ВЗ-40.

Пульсации выходного напряжения в режиме стабилизации напряжения не должны превышать 5 мВ.

• 8.5.3.5 Определение основной абсолютной погрешности измерения (установки) выходного тока.

Погрешность измерения выходного тока определяется путем измерения выходного тока вольтметром В7-34А на измерительном резисторе Ки при выходном напряжении, равном 0,8 Пмакс.

Структурная схема соединения приборов приведена на рис. 4.

Рис. 4. Структурная схема измерения основной относительной погрешности измерения выходного тока. Vi - вольтметр напряжения питания Э533.

V3 “ вольтметр для определения выходного тока В7-34А.

Rh “ реостат нагрузки РПС-2 (4,5 Ом - 8 шт., 22 Ом - 2 шт.).

Кй “ мера сопротивления РЗ10 (0,001 Ом для SPS-1230 и SPS4820; 0,01 Ом для SFS-3610 и ЗРЗ-бОб).

Погрешность определяется в точках: 1,0; 0,9; 0,7; 0,5; 0,3; 0,1 от максимального значение выходного тока с остановками не менее 1 мин. в каждой из перечисленных точек:

Установить регулятором выходного напряжения по встроенному индикатору значение .

Установить регуляторами выходного тока источника питания максимальное значение. 0,8 Пмакс: 9,6 В для SPS-1230, 14,4 В для SPS-1820, 28,8 В для SPS-3610 и 48 В для SPS-606.

Установить реостатом нагрузки значение тока равное максимальному.

Изменяя выходкой ток реостатом нагрузки по встроенному цифровому индикатору провести измерения напряжения на в указанных точках.

По результатам поверки для каждой поверяемой точки вычислить погрешность измерения выходного тока по формуле:

Ai= (li-Uvsi/Rn)

где li - показание, счгпднное с цифрового ивдшсатора источника питания в i-ой точке, А;

Uiv3 “ показание, считанное с вольтметра V3 в i-ой точке по формуле. В;

Rh значение меры сопротивления РЗЮ (0,001 Ом для SPS-1230 и SPS-1820; 0,01 Ом для SPS-3610 и SPS--606).

Основная относительная погрешность не должна превышать для всех результатов измерений ±(0,005х1уст ± 0,2) А для источников SPS-1230 и SPS-1820 и ±(0,005х1уст + 0,02) А для источников SPS“36iO и SPS-606.

Нормируемые значения абсолютной погрешности измерения выходного тока

• 8.5.3.6 Определение нестабильности выходного тока при изменении напряжения питающей сети на ±10 % от номинального напряжения в режиме стабилизации тока.

Поверка производится дифференциальным вольтметром В2-34 в режиме измерения приращений напряжения при значении выходного тока 1макс я выходном напряжении 0,8 Пмакс.

Структурная схема соединения приборов приведена на рис. 5.

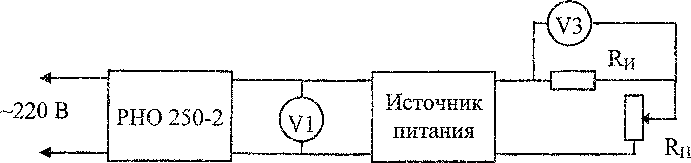

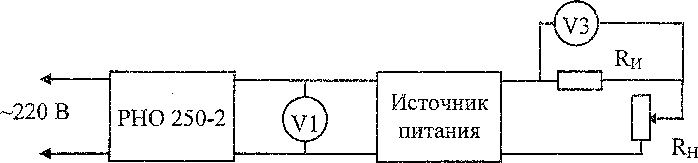

Ppic. 5, Структурная схема измерения нестабильности выходного тока от изменения напряжения питающей сети и напряжения на нагрузке в режиме стабилизации тока.

V1 - вольтметр напряжения питания Э533.

V3 •“ дифференциальный вольтметр для измерения нестабильности выходного напряжения В2-34.

Rh ““ реостат нагрузки РПС-2 (4,5 Ом8 шт., 22 Ом ~ 2 шт.).

ки-мера сопротивления РЗ10 (0,001 Ом для SPS-1230 и SPS-1820; 0,01 Ом для SPS“3610 и SPS“606).

Установить регуляторами выходного тока источника питания максимальное значение.

Установить регуляторами выходного напряжения источника питания по встроенному индикатору значение 0,8 Омаке: 9,6 В для. SPS-1230, 14,4 В для SPS-1320, 28,8 В для SPS»3610 и 48 В для SPS-606.

Установить реостатом Rh по индикатору источника питания значение выходного тока 1макс: 30 А (Rh-0,3 Ом) для SPS“123O, 20 А (Rh~0,7 Ом) для SPS-1820, 10 А (Rh~2.,8 Ом) для SPS-3610 и 6 А (Rh-7 Ом) для SPS-606, чтобы источник питания перешел в режим стабилизации тока.

При номинальном напряжение питающей сети установить дифференциальный вольтметр В2-34 в режим измерения приращений напряжения.

Плавно изменить напряжение питающей сети с помощью автотрансформатора РНО 250-2 от номинального до +10 % (242 В), затем от номинального до минус 10 % (198 В).

Измерение нестабильности выходного тока производить через 5 мин. после установки напряжения питающей сети по изменению показаний дифференциального вольтметра В2-34 относительно показаний при номинальном напряжении питающей сети.

Нестабильность выходного тока от изменения напряжения питающей сети на ±10 % от номинального значения не должна превышать ±3 мА для всех результатов измерений.

• 8.5.3.7 Определение нестабильности выходного тока при изменении напряжения на нагрузке от 0,9 Пмакс до о в режиме стабилизации тока.

Поверка производится дифференциальным вольтметром В2-34 в режиме измерения приращений напряжения при значении выходного тока 1макс и напряжениях на нагрузке равных 0,9 Пмакс и 0.

Структурная схема соединения приборов приведена на рис. 5.

Установить регуляторами выходного тока источника питания максимальное значение.

Установить регуляторами выходного напряжения источника питания по встроенному цифровому индикатору значение 0,9 Смаке:

• 10,8 В для SPS-1230, 15,4 В для SPS4820, 32,4 В для SPS«-3610 и 54 В для SPSA06,,

Установить реостатом нагрузки по индикатору источника питания ток равный 1макс: 30 А (Rh~0,3 Ом) для SPS-1230, 20  (Rh~0,7

Ом) для SPS-1820, 10 А (Rh~3,0 Ом) для SPS»361O и 6 А (Rh~8 Ом) для SPS“606, чтобы источник питания перешел в режим стабилизации тока.

Установить дифференциальный вольтметр В2-’34 в режим измерения приращении напряжения.

Закоротить нагрузку источника питания.

Измерение нестабильности выходного тока производить через 5 мин. после установки напряжения нагрузки равных 0,9 Смаке и 0 по изменению показаний дифференциального вольтметра В2-34 относительно показаний при напряжении на нагрузке 0,9 Смаке.

Нестабильность выходного тока не должна превышать ±(0,002х1уст + 3) мА.

Нормируемые значения нестабильности выходного напряжения: ±3,09 мА для SPS-1230, ±3,06 мА для SPS-1820, ±3,03 мА для SPS-3610 й±3,018 мА для SPS-606,

• 8.53.8 Определение уровня пульсаций выходного тока в режиме стабилизации тока.

Поверка производится вольтметром ВЗ-57 при значении выходного тока 1макс и напряжениях на нагрузке равных 0,9 Пмакс и 0.

ПРИМЕЧАНИЕ. При проверке пульсаций выходного напряжения и тока необходимо минимизировать влияние помех на результаты измерений. Для этого необходимо применять измерительный шнур с минимальной индуктивностью общего провода (менее 0,1 мкГн), минимизировать площади контуров измерительных цепей, не проводить измерения вблизи источников электромагнитных излучений (телевизор, монитор компьютера, радиопередающие устройства и т.п.).

Структурная схема соединения приборов приведена на рис. 6.

Рис. 6. Структурная схема измерения пульсации выходного тока в режиме стабилизации тока.

VI - вольтметр напряжения питания Э533.

V3 - вольтметр для измерения пульсации выходного тока ВЗ-40.

Rh ” реостат нагрузки РПС-2 (4,5 Ом - 8 шт., 22 Ом - 2 шт.).

Ки - мера сопротивления РЗ10 (0,001 Ом для SPS“1230 и SPS-l820; 0,01 Ом для SPS-3610 и SPS-606).

.......

Установить регуляторами выходного тока источника питания максимальное значение.

Установить регуляторами выходного напряжения источника питания по встроенному цифровому индикатору значение 0J Пмакс:

• 10,8 В для SPS-1230, 15,4 В д-ля SPS-1820,32,4 В для SPS-3610 и 54 В для SPS-606.

Установить реостатом нагрузки по индикатору источника питания ток равный 1макс: 30 А (Rh~0,3 Ом) для SPS-1230, 2Q А (Rh~0,7 Ом) для SPS-1820, 10 А (Rh~3,0 Ом) для SPS-3610 и 6 А (Rh~8 Ом) для SPS-606, чтобы источник питания перешел в режим стабилизации тока.

Закоротить нагрузку источника питания.

Измерение пульсаций выходного тока производить через 5 мин. после установки напряжения нагрузки равных 0,9 Пмакс и 0 по показаниям вольтметра В3-40..

Величину пульсаций тока вычислить по формуле: 1пульс= Пуз/Р-и

где Uv3показание, считанное с вольтметра V3, В;

Ки значение меры сопротивления Р310 (0,001 Ом для SPS"i230 и SPS-1820; 0,01 Ом для SPS-3610 и
