Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

L.U- 1?/.зцов

ДОВЕРЕННОСТЬ №17

ОТ С? ОКТЯЕГЯ ?017Г.

И.о. директора ФГУП

Менделеева»

.Н. Пронин

г.

ЗМ'ЕС'НЕГЬ ДГЕНОРА

Государственная система обеспечения единства измерений

Блоки регистрации измерительные КС-ВПП МЕТОДИКА ПОВЕРКИ МП 2301-314-2019

Руководитель лаборатории

ФГУП «ВНИИМ им. Д.да. Менделеева»

А.Ф. Остривной

Инженер

Д.В. Андреев

г. Санкт-Петербург 2019 г.

Настоящая методика поверки распространяется на блоки регистрации измерительные КС-ВПП (далее — блоки КС-ВПП) производства ООО «АВИАПРОДУКТ» и устанавливает методику их первичной и периодической поверок.

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

Интервал между поверками - 3 месяца.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей ссылку.

1 Операции и средства поверки

При проведении поверки должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта МП

Средства поверки

Внешний осмотр

3.1

Опробование

3.2

Подтверждение соответствия ПО

3.3

Определение приведенной погрешности измерений силы

3.4

Динамометры 2-го разряда по

ГОСТ 8.640-2014, пределы допускаемой относительной погрешности 5 = 0,24%

Примечание - Допускается применение аналогичных средств поверки, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

2 Условия поверки и подготовка к ней
  • 2.1 Операции по всем пунктам настоящей методики проводить при следующих

    условиях испытаний:

    • - температура окружающего воздуха, °C...........................................от +15 до +35

    • - относительная влажность, %.............................................................от 45 до 80

  • 2.2 Блок КС-ВПП должен быть выдержан при постоянной температуре не менее 2 часов.

  • 2.3 Перед проведением измерений проводят предварительное обжатие максимальной нагрузкой, равной 1 кН.

  • 2.4 При проведении поверки должны быть выполнены требования безопасности, указанные в эксплуатационных документах на средство измерений и на эталонное и испытательное оборудование.

  • 2.5 Сотрудники, проводящие поверку, должны изучить правила работы с испытуемым средством измерений и обладать соответствующей квалификацией для работы с эталонным оборудованием.

3 Проведение поверки
  • 3.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

  • - отсутствие механических деформаций и сколов упругого элемента датчика с блоком силовводящих элементов;

  • - сохранность лакокрасочных покрытий;

- наличие и сохранность всех надписей маркировки в соответствии с Руководством по эксплуатации.

  • 3.2 Опробование

При опробовании проверяют правильность прохождения теста при включении устройства, а так же выполнение всех функций клавиш управления в соответствии с руководством по эксплуатации.

  • 3.3 Подтверждение соответствия ПО

После включения, на экране отображается номер версии программного обеспечения.

Номер версии ПО должен совпадать с указанными в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

КС-ВПП

Номер версии (идентификационный номер) ПО*

0.1.19

* Номер версии (идентификационный номер) ПО не ниже указанного

Наличие сохранности пломбировки проверяют при периодической поверке. Место нанесения пломбировки указано на рисунке 1.

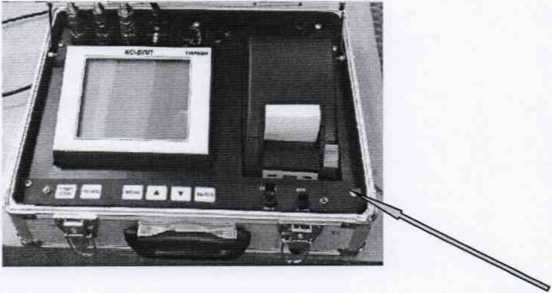

Рисунок 1 - Место пломбировки

Место пломбировки

  • 3.4 Определение приведенной погрешности измерений силы

Упругий элемент датчика блока КС-ВПП и эталонный динамометр последовательно установить и закрепить в установку для нагружения. Включить блок КС-ВПП и прогреть в течение 10 минут.

Проводят предварительное обжатие упругого элемента датчика блока КС-ВПП максимальной нагрузкой равной 1000 Н в течение 5 мин. Результаты предварительного обжатия не фиксируются.

Конвертацию показаний КС-ВПП из кгс в ньютоны рассчитывают по формуле:

Н = кгс • 9,80665

Проводят ряд нагружения блока КС-ВПП в диапазоне от 0,1 кН до 1,0 кН с остановками в не менее, чем 10-ти точках по диапазону измерения с последующим разгружением до нуля, с остановками в тех же точках. Записывают соответствующие показания блока КС-ВПП Pi и силу воспроизведенную эталоном Рэь

Повторяют процедуру измерений, описанную выше при повороте блока КС-ВПП на 120 (ряд нагружения 2), затем при 240^ (ряд нагружения 3).

Приведенную погрешность измерений силы рассчитывают по формуле:

Р -Р

г max

где i - номер точки нагружения; j - ряд нагружения от 1 до 3;

Ртах - максимальная нагрузка (1 кН).

Полученные значения приведенной погрешности не должны превышать ±1 %.

4 Оформление результатов поверки
  • 4.1 Положительные результаты поверки оформлять выдачей свидетельства о поверке в установленном порядке. Знак поверки наносится на корпус блока регистрации.

  • 4.2 Отрицательные результаты поверки оформлять извещением о непригодности.

  • 4.3 При проведении поверки составляется протокол, рекомендуемая форма которого приведена в приложении 1.

ПРИЛОЖЕНИЕ 1

ПРОТОКОЛ №

(рекомендуемое)

от «______»__________________20___г.

Обозначение типа:

Заводской номер:

Средства поверки

Условия проведения поверки

Эталонная нагрузка РэЬ кН

г

оказания устройства Р;, кгс

Максимальная при-веденная погрешность б,, %

ряд нагружения 1

ряд нагружения 2

ряд нагружения 3

0

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0

0,9

0,8

0,7

0,6

0,5

0,4

0,3

0,2

0,1

0

Полученные значения приведенной погрешности не превышают ±1,0 %.

Поверитель

5
