Методика поверки «ВЛАГОМЕР СЫРОЙ НЕФТИ ВСН-2» (Код не указан!)

Государственный научный метрологический центр ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ  ( ГНМЦ ВНИИР )

ГОССТАНДАРТА РОССИИ

УТВЕРЖДАЮ

Йй^етитель директора

ю научной работе ГНМЦ ВНИИР

< М.С. Немиров 2003 г.

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

Влагомер сырой нефти ВСН-2

Методика поверки

Казань - 2003 г.

Настоящая рекомендация распространяется на влагомер сырой нефти ВСН-2 с диапазоном измерения влажности 0-100%, и устанавливает методику его первичной и периодической поверок.

• 1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции: внешний осмотр по п.7.1;

проверка сопротивления изоляции сухого емкостного преобразователя влагомера ВСН-2 по п.6.1.3;

опробование по п.7.3;

определение метрологических характеристик влагомера ВСН-2 по п.7.4.

• 2. СРЕДСТВА ПОВЕРКИ

  • 2.1. При проведении поверки должны быть применены следующие средства: комплект средств поверки влагомеров и преобразователей влагосодержания нефти УПВН-2, дополненный вспомогательными устройствами для поверки влагомера с диапазоном измерения влажности от 0 до 100% ТУ 50.581-86;

- термометр группы 3 с пределом измерения от 0 до 55°С по ГОСТ 215;

- хромовая смесь (60 г, двухромового калия . 1л. серной кислоты, плотностью

1840 кг/м и 1 л. дистиллированной воды по ГОСТ 6709);

- дизтопливо по ГОСТ 305;

- толуол по ГОСТ 5789;

- вода и нефть влажностью до 5% с места эксплуатации влагомера.

Примечания:

1. При первичной поверке допускается применение нефти любого месторождения.

2. Допускается использовать воду с содержанием солей не менее 0,4 г/л.

Допускается применение других средств измерений и вспомогательных устройств с аналогичными или лучшими характеристиками.

Все применяемые средства измерений должны быть поверены и иметь действующие свидетельства о поверке.

• 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЙ

  • 3.1. К проведению измерений при поверке и обработке результатов измерений допускаются лица, имеющие высшее или среднее техническое образование, проработавшие в должности инженера не менее 3-х лет и знакомые с техникой физикохимических измерений.

  • 3.2. Перед проведением поверки необходимо ознакомиться со следующей нормативно-технической документацией:

- паспортом на УПВН-2;

- руководством по эксплуатации на влагомеры ВСН-2;

- настоящей методикой поверку влагомера ВСН-2.

• 4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены следующие требования техники безопасности:

помещение для проведения поверки по пожарной безопасности относится к категории А и должно соответствовать требованиям "Правил пожарной безопасности для промышленных предприятий", утвержденных Главным управлением пожарной охраны;

при измерении сопротивления изоляции емкостного преобразователя необходимо перед включением заземлить мегаомметр и преобразователь влагомера;

при работе с мегаомметром не прикасаться к соединительным проводам, токопроводящим элементам мегаомметра и измеряемого объекта;

к проведению измерений при поверке допускаются лица, прошедшие инструктаж по технике безопасности и ознакомившиеся с нормативно-технической документацией по п.3.2.

• 5. УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены следующие условия:

температура воздуха в помещении, °С               20 ± 5;

атмосферное давление, кПа                        101,3 ±4;

относительная влажность, %                        60 ± 10;

напряжение питающей сети, В                    220 ± 4,4;

частота питания переменного тока, Гц               50 ± 0,5;

номинальная температура поверочных проб, °С      20 ± 5

• 6. ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

подготовить влагомер к поверке;

подготовить нефть для поверки влагомера.

• 6.1. Подготовка влагомера к поверке,

  • 6.1.1. Очистить емкостной преобразователь от нефти, воды и загрязнений и подсоединить его к диспергатору из комплекта УПВН-2 в соответствии с паспортом на УПВН-2.

  • 6.1.2. Промыть преобразователь, заполнив через воронку 4 (рис.1) при открытом клапане 5 циркуляционную систему дизтопливом до отметки на воронке и замерив объем вливаемого дизтоплива мерной посудой (Ус). При этом необходимо добиться, чтобы через клапан 5 был полностью удален воздух из системы. Через 5 минут после включения насоса диспергатора слить дизтопливо. Повторить операцию дважды. Полученные результаты измерений занести в протокол поверки, оформленный в соответствии о приложением.

  • 6.1.3. При отсоединеной от емкостного преобразователя измерительной схеме замерить сопротивление его изоляции, подсоединив один провод от мегаомметра к заземленному корпусу преобразователя, а второй провод к потенциальному электроду емкостного преобразователя.

Результаты измерений записать в протокол поверки, Если результаты измерений не соответствуют требованиям эксплуатационной документации на влагомер, то поверка

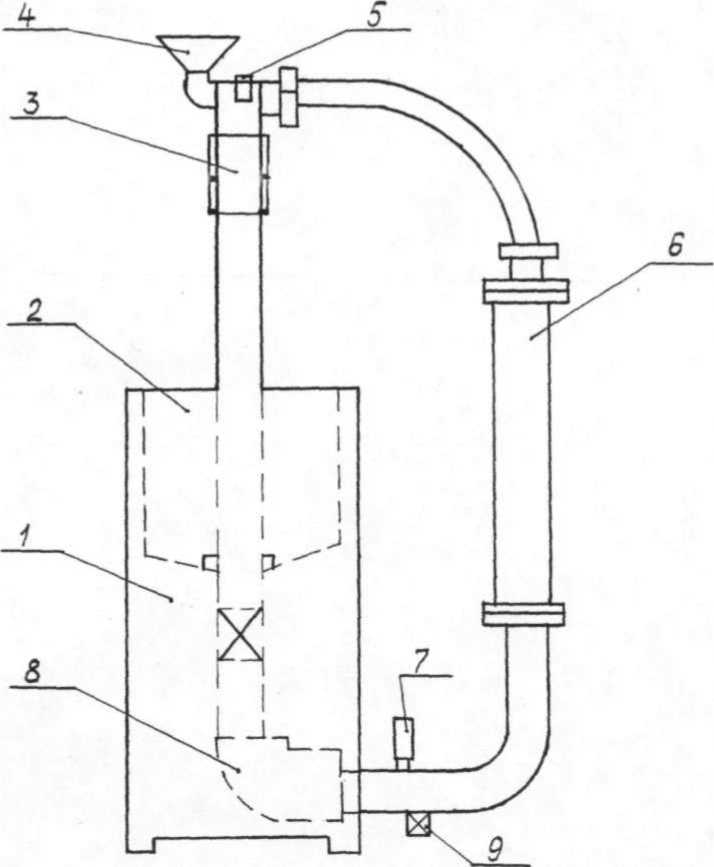

КОМПЛЕКТ УПВН-2, ДОПОЛНЕННЫЙ ВОСПОМОГАТЕЛЬНЫМИ

УСТРОЙСТВАМИ ДЛЯ ПРОВЕРКИ ВЛАГОМЕРА С ДИАПАЗОНОМ

ИЗМЕРЕНИЯ АВЛАЖНОСТИ ОТ 0 ДО 100%

• 1 - корпус диспергатора УПВН-2:

• 2 - бак смесителя

• 3 - поршень

• 4 - воронка

• 5 - клапан

• 6 - катушка

• 7 - термометр

• 8 - насос

• 9 - кран

влагомера прекращается.

• 6.1.4. В соответствии с руководством по эксплуатации подготовить к работе влагомер в целом.

• 6.2. Подготовка нефти для поверки влагомера.

  • 6.2.1. Заполнить циркуляционную систему (до отметки на воронке) нефтью, предназначенной для поверки влагомера. Объем сливаемой нефти должен равняться величине Ус, измеренной в п.6.1.2. При этом через клапан 5 должен быть полностью удален воздух из системы;

через 5 минут после включения насоса произвести трижды с интервалом 20-30 сек. в процессе циркуляции измерение влажности нефти, а затем отобрать через кран 9 из циркуляционной системы 0,5 литра нефти для измерения влажности на дистилляционной установке;

показания влагомера занести в протокол поверки;

измерить влажность отобранной пробы на установке поверочной дистилляционной в соответствии с инструкцией по ее эксплуатации;

значение влажности подготовленной для поверки влагомера нефти занести в протокол поверки влагомера.

• 7. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1. Внешний осмотр.

    • 7.1.1. Установить соответствие комплектности влагомера комплекту поставки, указанному в эксплуатационной документации на влагомер, за исключением запасных частей и инструментов, не влияющих на метрологические характеристики влагомера.

    • 7.1.2. Установить отсутствие на всех составных частях (блоках) влагомера видимых механических повреждений и (или) дефектов, препятствующих его применению;

    • 7.1.3. Установить наличие на влагомере и его составных частях (блоках) маркировки, а также наличие функциональных надписей и (или) символов.

  • 7.2. Проверку сопротивления изоляции сухого преобразователя влагомера произвести по п.6.1.4.

  • 7.3. Опробование влагомера произвести проверкой действия органов управления и выполнением контрольных операций, регламентированных технической документацией на поверяемый влагомер.

  • 7.4. Определение метрологических характеристик влагомера проводят методом прямого измерения поверяемый влагомером влажности, воспроизводимой поверочными пробами в реперных точках, взятых в интервалах в соответствии с таблицей I и полученных путем расчета по предлагаемой методике в п.7.5.

Таблица I

Поверочную пробу во 2-ой реперной точке готовят следующим образом. Из системы через кран 9 отобрать V_H= V_B, рассчитанный до формуле (1) для данной точки. Одновременно через воронку 5 заместить отобранный объем нефти равным объемом воды так, чтобы общий объем эмульсии остался неизменным и равным У_с, замеренным в п.6.1.2;

перед приготовлением каждой из поверочных проб в реперных точках 3.4,5 необходимо промыть циркуляционную систему.

Поверочные пробы в 3-ей и 4-ой реперных точках готовят из рассчитанных по формулам (1) и (2) объемов воды и нефти, заливая в циркуляционную систему сначала воду, а затем нефть таким образом, чтобы воздух полностью был удален из системы и уровень эмульсии достигал отметки на воронке 5.

Для приготовления поверочной пробы в 6-ой реперной точке необходимо в циркуляционную систему залить воду по п.6.1.2. Затем через кран 9 отлить рассчитанный по формулам (1) и (2) объем воды, заместив его при этом через воронку 5 равным объемом нефти.

Поверочная проба в 5-ой реперной точке готовится из эмульсии поверочной пробы реперной точки б. Для этого через 2 минуты после остановки насоса через кран 9 слить рассчитанное количество воды, заместив его при этом равным количеством нефти, аналогично приготовлению поверочной пробы в 6-ой реперной точке.

Каждое измерение производят трижды с интервалом в 20-30 сек. в процессе циркуляции пробы через 1-4 минут после включения насоса.

Измерение производится в "Режиме поверки" после стабилизации

Результаты измерений заносят в протокол поверки при стабилизации показаний влагомера, т.е. когда разность между наибольшим и наименьшим показаниями не превышает допускаемого значения основной погрешности влагомера в противном случае измерения повторяют до стабилизации показаний.

• 7.5. Исходя из объема циркуляционной системы Vc и влажности Woct подготовленной для поверки нефти, рассчитать объем воды для каждой поверочной пробы с влажностью Wi по формуле:

(1)

При этом объем нефти, который необходим для приготовления данной пробы, рассчитать по формуле:

(2)

• 7.6. Обработка результатов

Вычислить среднее арифметическое значение показаний влагомера в каждой реперной точке Wi;

результат занести в протокол;

вычислить абсолютную погрешность влагомера (AWi ) в каждой реперной точке по формуле:

(3)

где Wio - действительное значение объемной доли влажности поверочной пробы в реперной точке, %

Wi - среднее арифметическое значение по показаниям влагомера в реперной точке, объемная доля влажности, %

результаты вычислений занести в протокол поверки влагомера; за основную абсолютную погрешность принимается наибольшее значение из абсолютных погрешностей, вычисленных в реперных точках влагомера.

• 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1. Результаты поверки влагомера должны быть оформлены протоколом поверки.

• 8.2. На влагомеры, прошедшие поверку с положительными результатами, включая влагомеры, разрешенные для применения в ограниченном диапазоне влажности, должны выдаваться свидетельства о поверке установленной формы.

• 8.3. Влагомеры, прошедшие поверку с отрицательными результатами, в обращение не допускаются и на них выдаются извещения о непригодности с указанием причин.

Приложение!

ПРОТОКОЛ ПОВЕРКИ №

200 г.

поверка влагомера типа________________________________________

принадлежащего_____________________________________________

(наименование предприятия, учреждения)

• 1. Заводской номер_________________________________________________

• 2. Предприятие-изготовитель______________________________________

• 3. Дата выпуска__________________________________________________

• 4. Диапазон (поддиапазон) измерения_____________________________

• 5. Предел допускаемого значения основной абсолютной погрешности

влагомера_________________________________

• 6. Допускаемая дополнительная погрешность

влагомера_____________________________________________________________

• 7. Дата поверки__________________________________________________

• 8. Условия поверки______________________________________________

• 9. Влажность подготовленной для поверки нефти__________________

• 10. Результаты поверки:

• - внешний осмотр__________________________________________

• - опробование_______________________________________________

• - проверка сопротивления изоляции сухого емкостного

преобразователя влагомера_____________________________________

Определение метрологических характеристик

Основная абсолютная погрешность, объемная доля воды, %

• II. Заключение по результатам поверки:

Влагомер соответствует предъявляемым требованиям не соответствует

в диапазоне_______________________________________________

Выдано свидетельство №________________от________________200_ г.

Выдано свидетельство о непригодности №_______________________

от______________________200_ г.

Поверку проводил____________________________________________

Дата__________________________200_______г.
